Az IDEA StatiCa egy eszköz összetett 3D feladatok megoldásához, és teljesen ellenőrzött betonblokkokban történő horgonyzáshoz. Ez a megoldás lehetővé teszi, hogy túlzott egyszerűsítések nélkül végezzen tervezést, és az Ultimate Limit State (ULS) alapján nyújt ellenőrzéseket. Így rendelkezünk egy eszközzel, amely képes rögzíteni az alapozás összes típusú beton tönkremenetelét. Az IDEA Connection-nel együtt a horgonyzás ellenőrzéséhez átfogó csomagot kínálunk mindenkinek, aki acél-beton kapcsolatokkal foglalkozik.
A továbbfejlesztett nyíróerő-átadás, a javított eredmények és az egyszerűsített integráció az IDEA StatiCa Connection és az IDEA StatiCa Detail között, az ellenőrzésekkel együtt azt jelenti, hogy a megoldás most már teljes mértékben képes kezelni a mindenféle horgonyzás valós, gyakorlati példáit.
Melyek a legfontosabb fejlesztések a BETA verzióhoz képest?

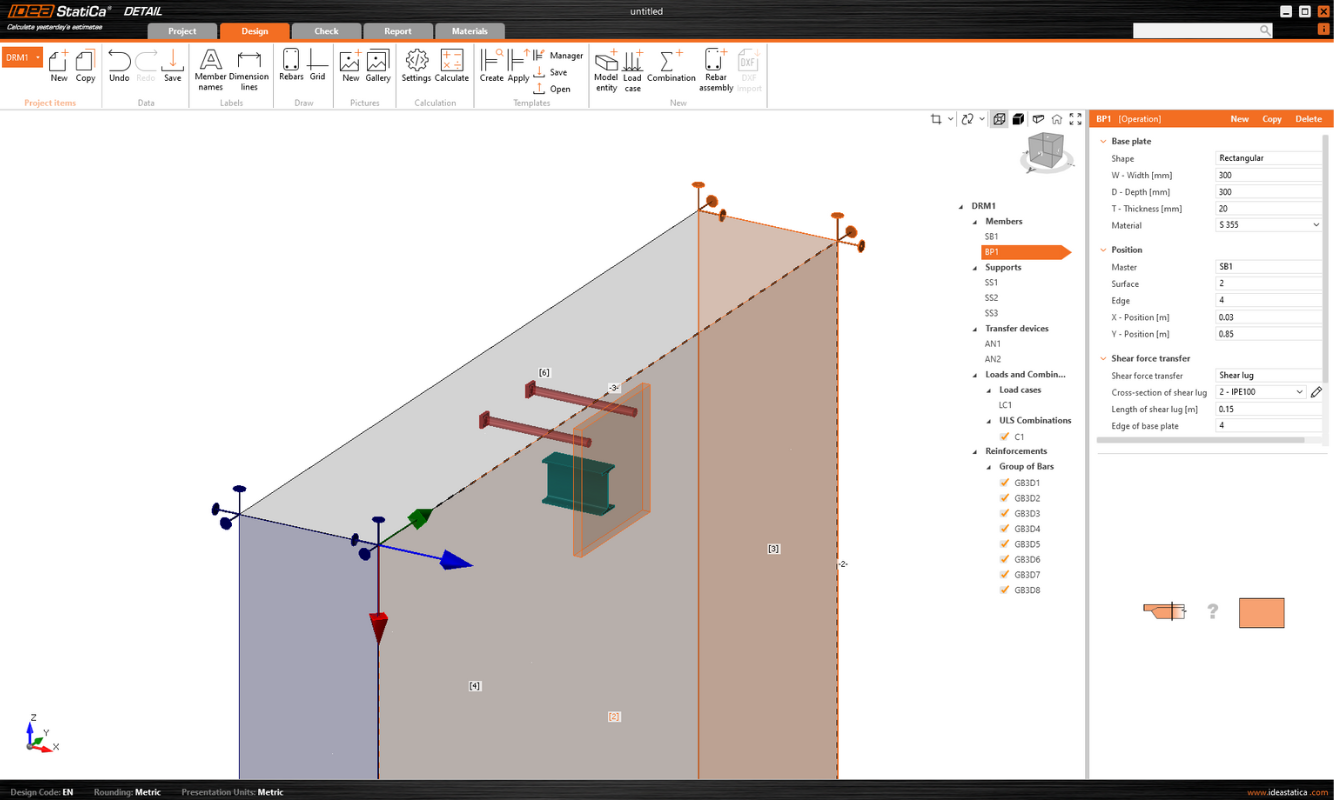

- Nyíróerő-átadó eszközök: Alapvető elemek, amelyek lehetővé teszik az összes horgonyzástípus általános tervezését (Horgonyok, Nyírófogak és Súrlódás). Minden típus megfelel az IDEA StatiCa Connection lehetőségeinek, lehetővé téve a zökkenőmentes importálást. Olvassa el a Nyíróerő-átadó eszközöknek szentelt külön kiadási megjegyzést.

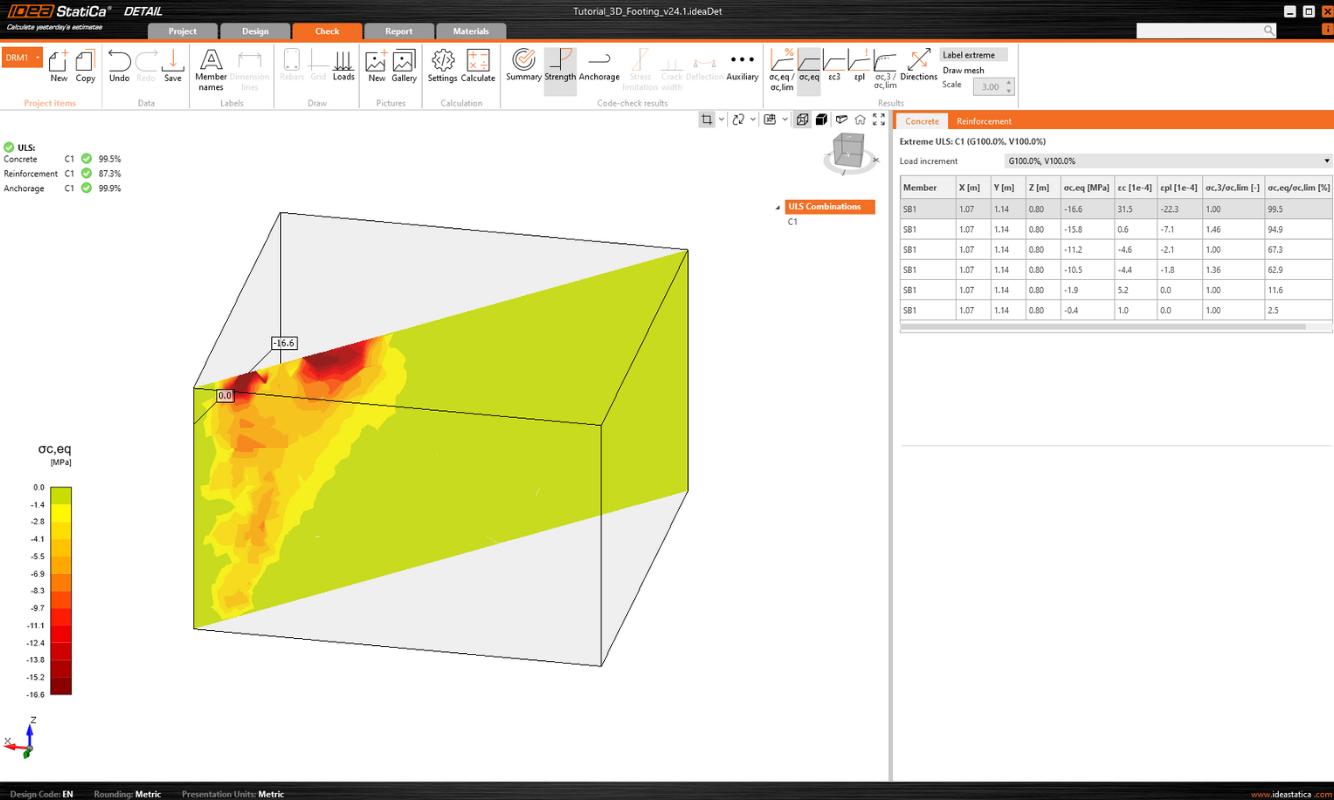

- Eredményszakaszok: Az eredmények jobb megértését célzó fejlesztések részeként a Detail lehetőséget biztosít a szerkezet tényleges viselkedésének megtekintésére. Olvassa el a külön kiadási megjegyzést: Eredmények értelmezésének fejlesztése
- Teljes Connection export új elemekkel: Az importálás lehetséges, beleértve az anyagokra, a horgonyok típusaira és végkezelésükre vonatkozó összes információt. Olvassa el a külön kiadási megjegyzést: Horgonyzás importálása Connection-ből Detail-be
- Munkaterv-rács sík: Egy új rács segíti a felület azonosítását modellezés, vasalás, szakaszok létrehozása stb. során. Olvassa el a külön kiadási megjegyzést: Modellezési fejlesztés - Rácsok és Önsúly
- Önsúly: Az alkalmazás egy újabb terhelési típust tartalmaz, az önsúlyt. Ez automatikusan kerül kiszámításra a méretek és a kiválasztott anyag alapján.
- Finomított háló a horgonyok körül: A horgonyok körüli háló helyileg finomításra került a pontos eredmények érdekében. Ez a beállítás nem módosítható. A háló automatikusan generálódik.
A 3D Detail átfogó funkcionalitásának leírása.
Megjegyzés: Jelenleg csak Eurocode (EN) esetén.
Ismert korlátok a Detail 3D esetén
Mivel a Detail csupán egy eszköz, amely nem helyettesítheti a mérnöki ítélőképességet, szükséges a funkcióinak, előnyeinek és korlátainak biztonságos megértése. Olvassa el a figyelembe veendő korlátokat:
- A megoldás kizárólag vasbeton esetén alkalmazható.
- Az alkalmazás ULS ellenőrzéseket nyújt EN szerint.
- A Detail-ben csak egy betonblokk támogatott.
- A Detail-ben a horgonyok csak húzószilárdságra kerülnek ellenőrzésre. Szükséges a Connection használata nyírás és kölcsönhatás ellenőrzéséhez.
- Csak a talplemezen keresztül horgonyzott modellek és csak Közvetlen érintkezés importálható a Detail-be (Connection-ből).
- Az importált terhelések és a felhasználó által megadott terhelések nem kombinálhatók egy modellen belül.
A korlátok teljes listájáért további magyarázattal, lásd a cikket: Ismert korlátok a 3D Detail esetén
Ellenőrzések
Ismételten hangsúlyozzuk, hogy bár a Detail 3D egy általános megoldás bármely részlet modellezéséhez, a példákat lépésről lépésre ellenőrizzük. A jelenlegi fókusz főként a horgonyzással kapcsolatos funkciókellenőrzésére irányul. Tekintse meg az alábbi lehetséges felhasználási esetek és a további fejlesztési tervek áttekintését:
| Felhasználási eset | Funkcionalitás kész | Ellenőrzés biztosított | Ellenőrzés verziója |
| Acéloszlopok alapozása | IGEN | IGEN | 24.1.0 |
| Acél szerkezeti elemek általános horgonyzása (gerendák, merevítők, emelőfülek...) | IGEN | IGEN | 24.1.0 |
| A Detail 3D általános használata egyéb esetekre (Cölöpfejek, Pillérfejek stb.) | IGEN | NEM | fejlesztés alatt |
| Fal modell típus | NEM | NEM | fejlesztés alatt |
Folyamatosan frissítjük és bővítjük a 3D Detail ellenőrzéseit, ahol a funkcionalitást és a feltételezéseket ellenőrizzük. A módszer mélyebb megértéséhez olvassa el az átfogó Elméleti hátteret, amely tartalmazza a főbb feltételezéseket, az anyagmodell leírását és egyebeket.
Megjelent az IDEA StatiCa 24.1-es verziójában
