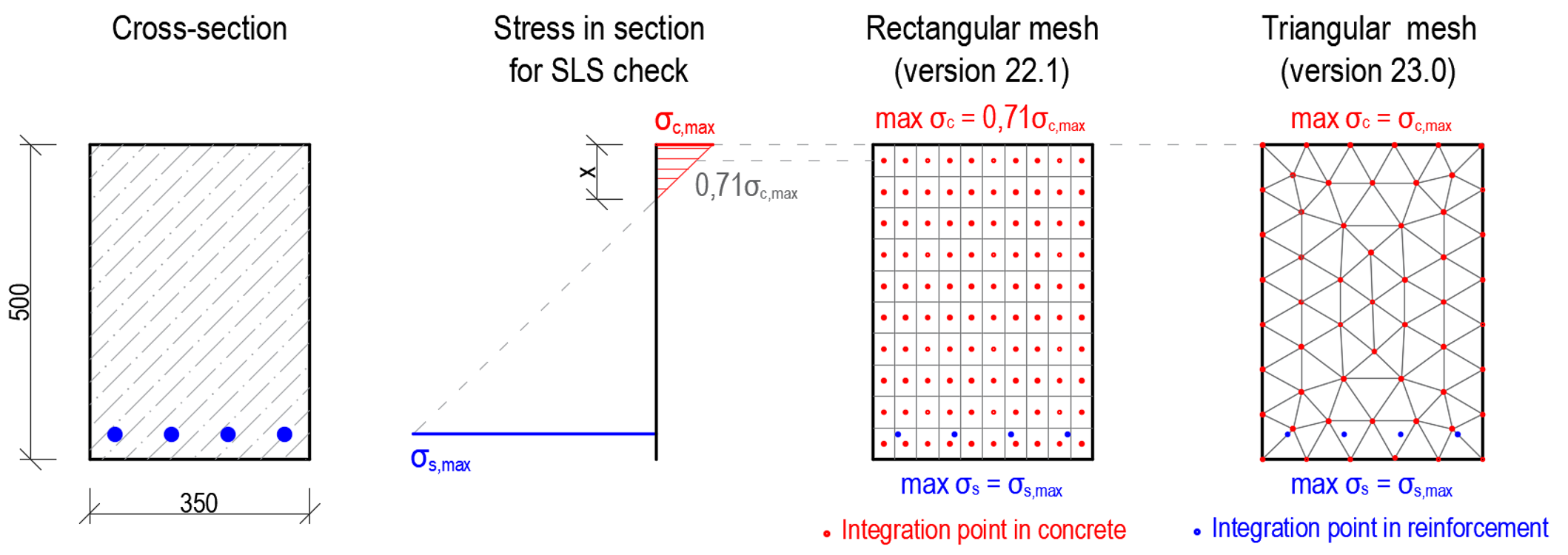

Un maillage triangulaire pour les sections transversales a été mis en place dans l'application Member pour les éléments en béton. Le maillage rectangulaire utilisé précédemment n'était suffisant pour les éléments en flexion que si un maillage très fin était défini. La raison est que les résultats sont calculés aux points d'intégration situés au centre de gravité de chaque élément fini, de sorte que la contrainte réelle au bord de la section transversale n'est pas calculée. Les résultats sont alors très sensibles à la taille du maillage, en particulier pour les éléments en flexion, pour lesquels la zone comprimée dans le béton peut n'avoir que quelques centimètres de hauteur. Ainsi, un grand nombre d'éléments finis entraîne un ralentissement du calcul ainsi que de la présentation des résultats dans la scène 3D.
Tous ces problèmes ont été résolus par la mise en œuvre du maillage triangulaire pour les sections calculées par les analyses MNA et GMNIA. Les points d'intégration sont situés aux nœuds (sommets des éléments finis), ce qui permet d'obtenir des résultats au bord de la section transversale afin de capturer les pics de contrainte dans le béton dus à la flexion. Cela apporte de nombreux avantages aux utilisateurs. Les résultats ne sont pas sensibles à la taille du maillage, de sorte que par défaut, le maillage est grossier (par rapport au maillage rectangulaire), ce qui conduit à une réduction du temps de calcul et une réponse plus rapide de l'application lors du travail avec les résultats, ainsi que des résultats plus précis et plus sûrs.
Disponible dans l'édition Enhanced d'IDEA StatiCa Concrete
