IDEA StatiCa nous a permis de répondre aux exigences du consultant en matière de détails de grande complexité et des assemblages par axe d'articulation, ce qui était nécessaire à l'avancement du projet.
Dr. Seham Ahmed El Saeed
Responsable technique de produit – Kirby Building Systems
Émirats arabes unis
Le défi
Le projet exigeait un assemblage par axe d'articulation pour le détail de base afin de former une articulation parfaite. La connexion est formée d'une tige centrale en acier (l'axe d'articulation) dont l'axe est perpendiculaire aux charges appliquées et de plusieurs platines avec des trous circulaires à travers lesquels l'axe d'articulation est inséré.
La conception de détails tellement complexes nécessitait une analyse finie étayée par les équations de la norme standard. Le consultant a limité la conception de l'assemblage en exigeant l'utilisation d'un logiciel d'assemblage capable de définir tous les paramètres et la tolérance pour les trous de l'axe d'articulation après la fabrication. « Le logiciel IDEA Statica nous a permis de le faire », déclare la Dr. Seham.
En outre, le projet nécessitait la vérification d'un nœud où 13 éléments convergeaient en un seul joint aux angles irréguliers. Outre les nombreux assemblages complexes, la résolution de plus de 150 assemblages similaires et le transfert de données entre les équipes prendraient beaucoup de temps si l'on n'utilisait que des outils standard.
Heureusement, grâce à leur expérience et professionnalisme, l'équipe de Kirby a trouvé des solutions à tous les défis du projet.
À propos du projet

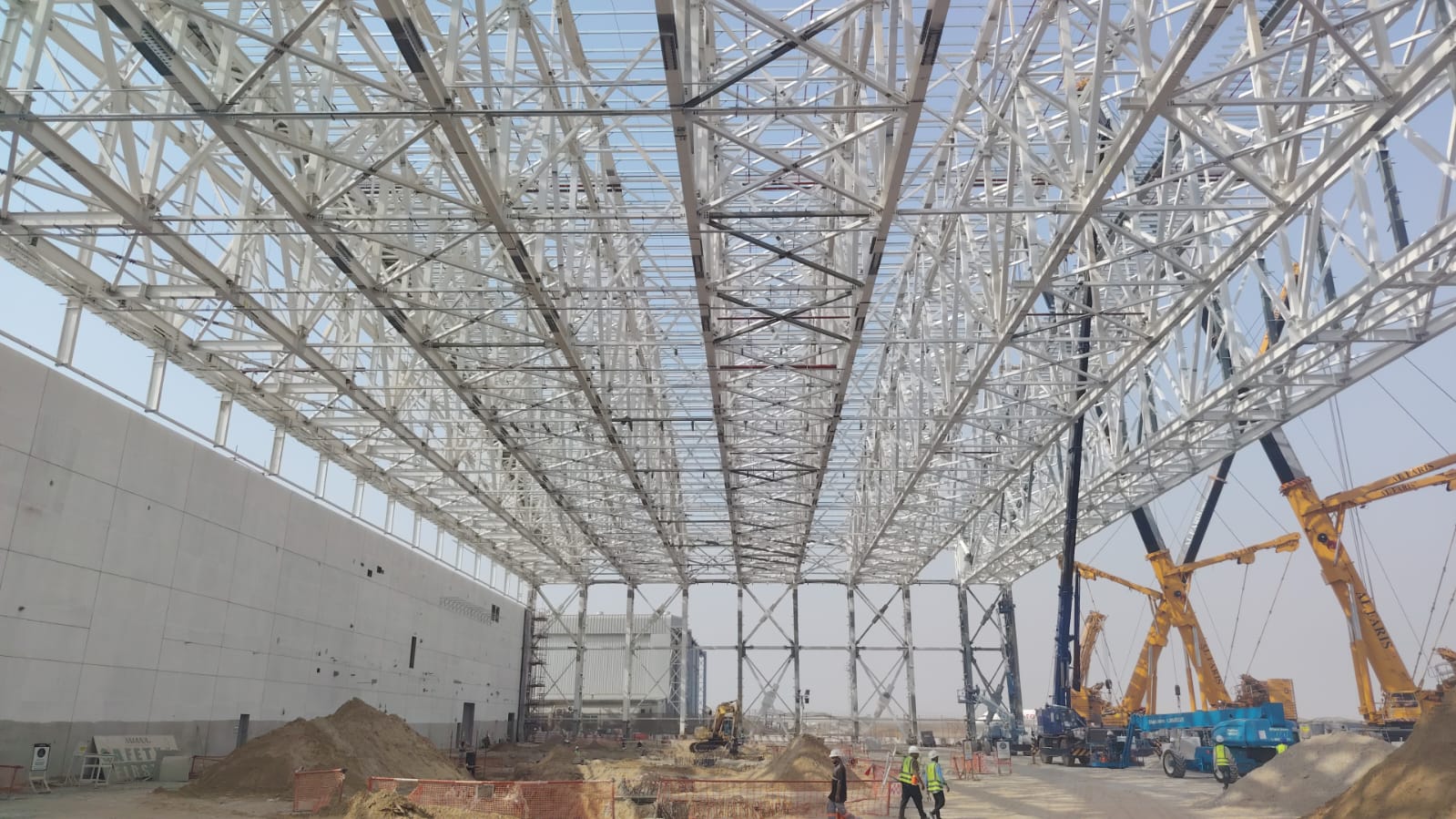

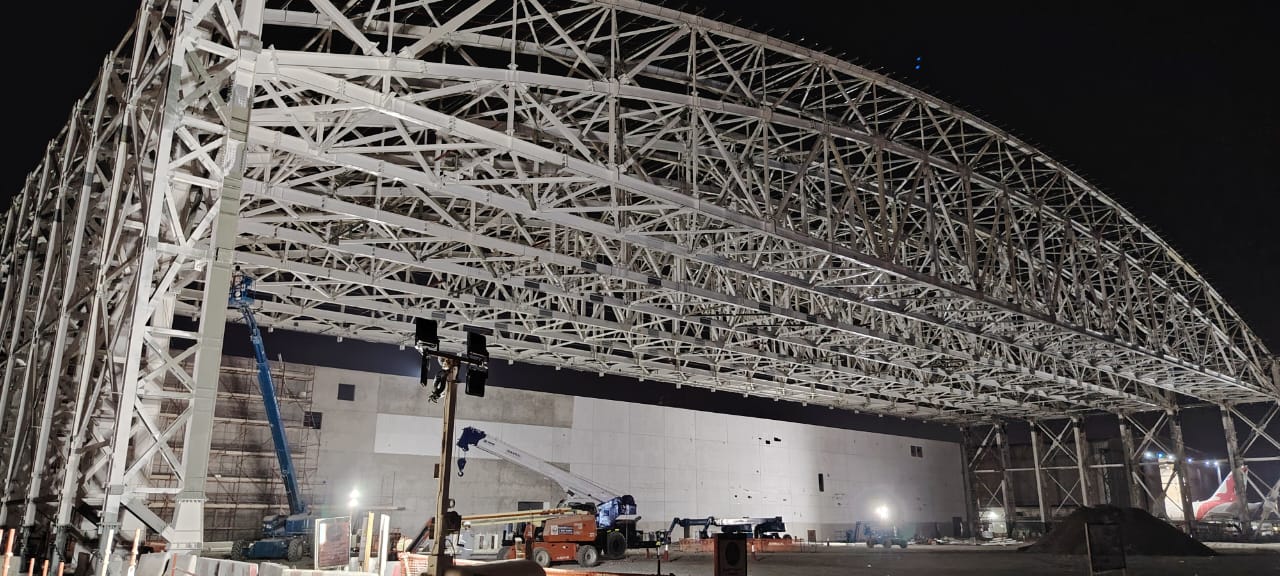

Le hangar d'Air Arabia est une structure en treillis d'acier de grande portée conçue pour les opérations de maintenance des avions à l'aéroport international de Charjah. Les dimensions extérieures du hangar sont de 136 m de large × 57 m de profondeur, avec une portée libre minimale de 129,5 m et une hauteur de croc de suspension de 15 m. Il accueille trois ponts roulants (capacité de 6 tonnes), des mezzanines, des puits de lumière, des systèmes d'arrêt de chute et des portes de hangar spécialisées.
La protection de l'acier a été assurée par l'utilisation d'une couche d'apprêt compatible avec l'ignifugation intumescente. La mission de Kirby comprenait la conception et la fourniture de la structure en acier, la préparation des dessins de conception et des calculs, l'approbation du consultant, les dessins et la fabrication d'atelier, la fabrication et la fourniture de sections préfabriquées, et la fourniture de la méthodologie de construction.
La résolution d'un assemblage axe d'articulation-base - un défi pour l'avancement du travail
Le consultant exigeait un détail d'assemblage axe d'articulation-base qui était rarement utilisé dans la pratique. Le défi s'est aggravé lorsqu'il a exigé un logiciel d'assemblage capable de réaliser ce type de détail.
Grâce à IDEA StatiCa, nous avons pu réaliser ce type de conception. De plus, après la phase de fabrication, IDEA StatiCa a été un excellent outil pour vérifier l'impact des tolérances sur ces types d'assemblage.
Dr. Seham Ahmed El Saeed
Responsable technique de produit – Kirby Building Systems
Émirats arabes unis

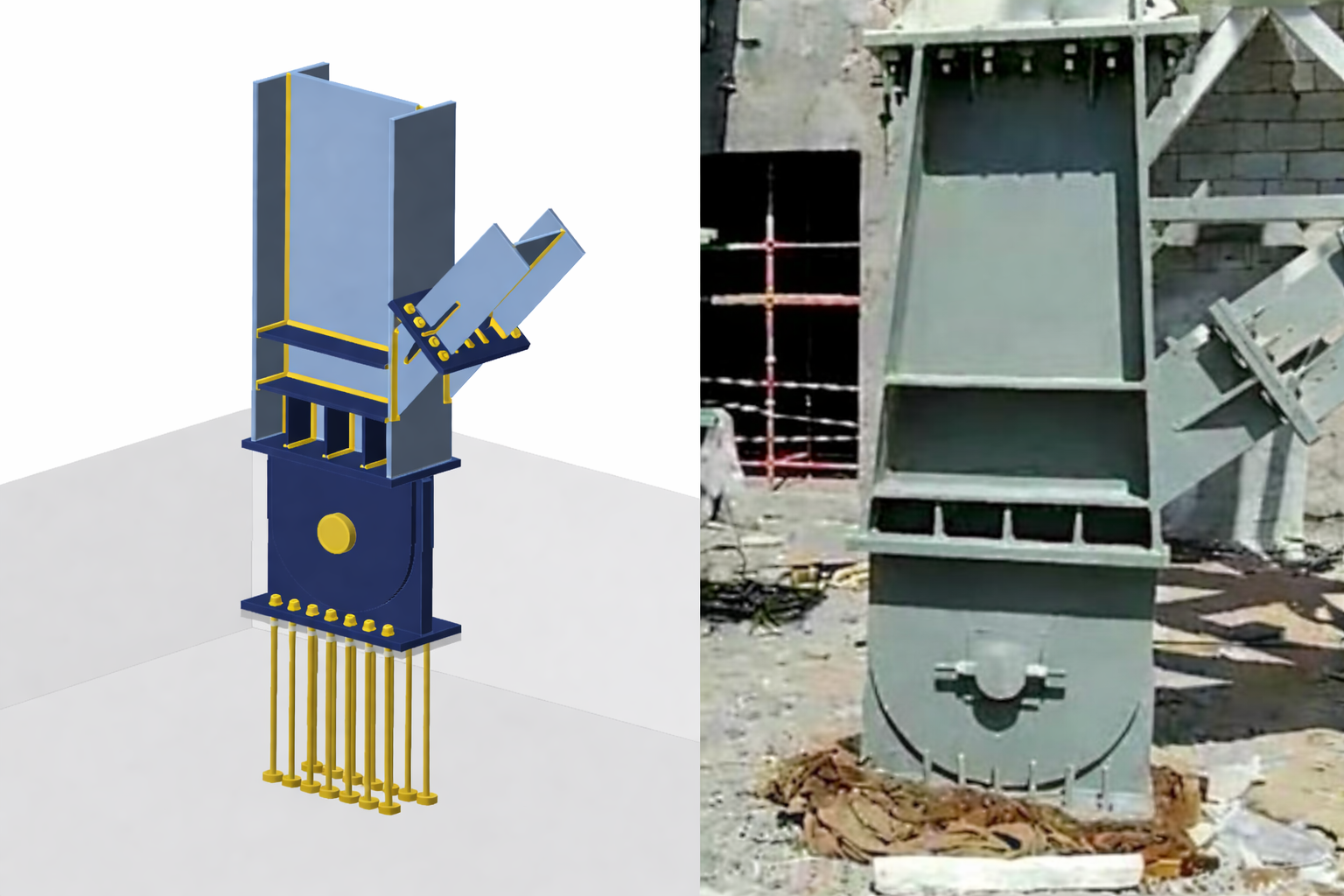

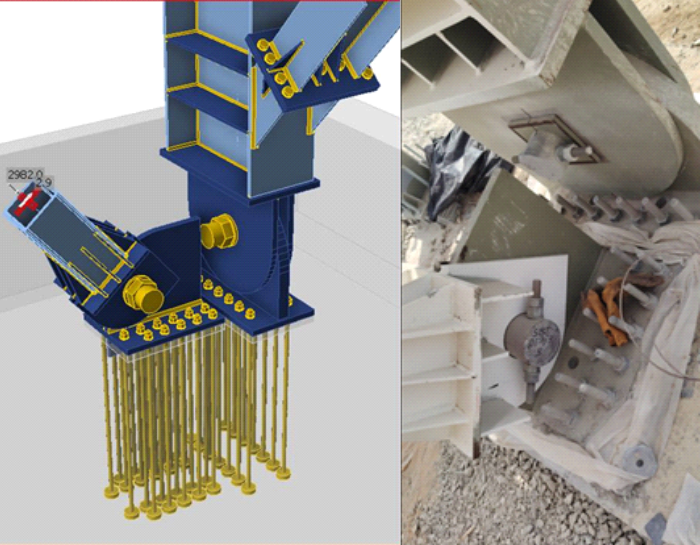

Heureusement, l'équipe de Kirby s'est préparée à cette situation. En utilisant la méthode des éléments finis basée sur les composants (CBFEM) d'IDEA StatiCa, ils ont conçu l'assemblage de la base articulée avec les conditions réelles de fabrication. Le logiciel a évalué la distribution de contrainte et l'interaction sous une charge réaliste, démontrant que l'assemblage restait sûr et dans des limites de performance acceptables.
Les résultats validés, appuyés par une vérification par un tiers, ont permis au consultant d'approuver l'assemblage en toute confiance.
Comment les joints à 13 éléments ont cessé d'être un défi
L'une des tâches les plus exigeantes du projet de hangar était la vérification d'un nœud où 13 éléments convergeaient en un seul joint aux angles irréguliers. Cette tâche était exceptionnellement difficile car elle nécessitait la prise en compte simultanée des interactions axiales, de cisaillement et de flexion dans une géométrie 3D fortement asymétrique. La reconstruction manuelle de la géométrie et les calculs des interactions de contrainte branche par branche aurait pris beaucoup de temps et aurait posé un risque d'erreur.
Au niveau d'un joint critique, 13 éléments convergeaient en un seul nœud, dont beaucoup ont des angles différents. Chaque treillis avait des charges et des exigences différentes. Utilisation d'IDEA StatiCa nous a permis de le concevoir en quelques heures.
Dr. Seham Ahmed El Saeed
Responsable technique de produit – Kirby Building Systems
Émirats arabes unis

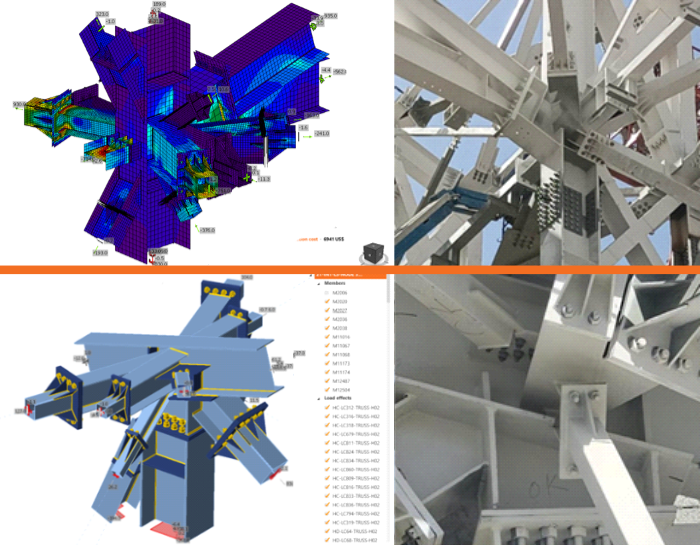

L'équipe de Kirby a relevé le défi et a réussi à le surmonter avec brio. En utilisant les liens BIM via l'application Checkbot d'IDEA StatiCa, Kirby a intégré IDEA StatiCa directement à STAAD.Pro. La topologie des joints, les sections transversales, les inclinaisons et les rotations sur plusieurs plans ainsi que tous les cas de charge ont été automatiquement extraits et transférés dans IDEA StatiCa. Cela a éliminé la nécessité d'une reconstruction manuelle et a fourni un point de départ immédiat et validé.
« Il était très important que nous puissions exporter les données de Staad.pro directement vers IDEA StatiCa Checkbot, ce qui réduisait considérablement le risque d'erreur », déclare la Dr. Seham.
Au lieu d'utiliser les cas de charge de l'enveloppe, l'équipe a analysé les effets de charges directs correspondants, ce qui a mené à une conception plus économique. IDEA StatiCa a saisi l'ensemble des interactions de contraintes à travers le nœud et a vérifié l'assemblage avec des vérifications complètes basées sur la norme, réalisant en quelques heures ce qui aurait autrement exigé un effort d'ingénierie vaste.
En général, le transfert des données, y compris les charges, avec précision normalement prend trois jours. Avec IDEA StatiCa, cela prend 5 minutes.
Dr. Seham Ahmed El Saeed
Responsable technique de produit
L'économie de 20 % de travail répétitif avec chacun des 150 assemblages similaires
De légères variations géométriques dans le hangar signifiaient que de nombreux nœuds étaient similaires mais pas identiques. Les ingénieurs auraient dû remodéliser et revérifier chaque assemblage séparément, ce qui aurait été répétitif, aurait pris du temps et aurait entraîné un risque d'inconsistance.

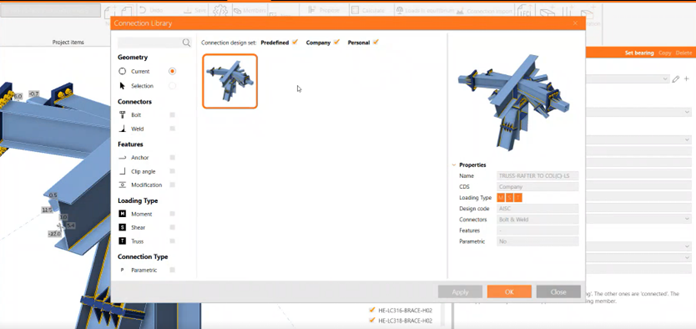

Kirby a trouvé un moyen de réduire considérablement le processus, afin de pouvoir se concentrer sur les travaux difficiles pour lesquels leurs compétences sont les plus importantes. Ils ont utilisé la fonctionnalité Propose & Publish, modélisé un assemblage une fois dans IDEA StatiCa et le publié dans leur bibliothèque de modèles interne, afin de le réutiliser chaque fois qu'un nœud similaire se produit.
En proposant simplement le modèle enregistré au nouvel emplacement, ils ont évité de repartir de zéro. Cela a réduit considérablement le temps d'ingénierie et garanti une qualité uniforme sur toutes les lignes de grille.
Nous avons créé nos propres modèles, ce qui nous a permis d'économiser environ 20 % pour chacun des 150 assemblages géométriques similaires.
Dr. Seham Ahmed El Saeed
Responsable technique de produit – Kirby Building Systems
Émirats arabes unis
La réduction du temps nécessaire pour partager les conceptions d'assemblage avec l'équipe de principes de construction.
Traditionnellement, les ingénieurs préparaient des croquis détaillés pour chaque assemblage et les envoyaient à l'équipe de principes de construction, ce qui entraînait de longs cycles de validation réciproque et un risque élevé de mauvaise interprétation lors du transfert des conceptions vers Tekla.

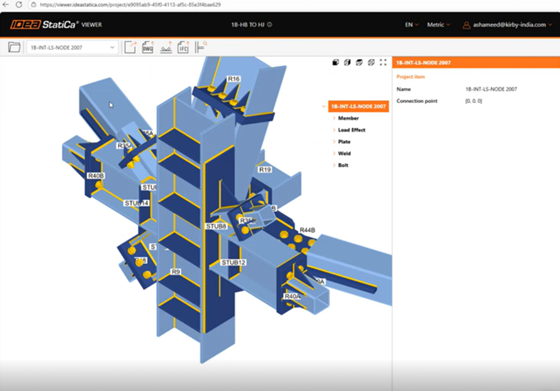

Comme d'habitude, les ingénieurs de Kirby ont trouvé un moyen de résoudre ce problème : ils ont partagé des liens directs d'IDEA StatiCa Viewer avec leur équipe de principes de construction. Cela a permis aux dessinateurs d'ouvrir les modèles d'assemblage en ligne, d'inspecter chaque platine, soudure et boulon, et puis de modéliser directement les détails dans Tekla. Cela a éliminé la préparation des croquis, réduit les boucles de révision et rationalisé la communication entre les équipes d'ingénieurs et de principes de construction.
Avant IDEA StatiCa, les concepteurs préparaient des croquis en 2D pour approbation avant de les transmettre à notre équipe de principes de construction. Désormais, nous recevons directement le modèle 3D, nous visualisons chaque platine, boulon et soudure, et même ouvrons plusieurs fichiers d'assemblage à la fois. Cela nous a économisé des heures de renvoi réciproque des dessins et a rendu la collaboration avec les équipes de conception et de fabrication beaucoup plus fluide.
Shahul Hameed Abdul
Responsable de l'équipe de rédaction – Kirby Building Systems
Émirats arabes unis
Rencontrez les ingénieurs de Kirby
Dr. Seham Ahmed El Saeed a 20 ans d'expérience dans les structures en acier en tant que conceptrice, scientifique, chercheuse et éditrice active. Elle est actuellement responsable technique de la formation et du développement de Kirby dans les bureaux d'ingénierie de la région MEA.
Shahul Hameed est un ingénieur civil et responsable du dessin chez Kirby Building Systems & Structures, India Pvt Ltd. Il a plus de 25 ans d'expérience et se spécialise dans l'acier de construction et les systèmes de construction préfabriqués.
