Déverrouillez des nouvelles possibilités grâce à l'ancrage avancé

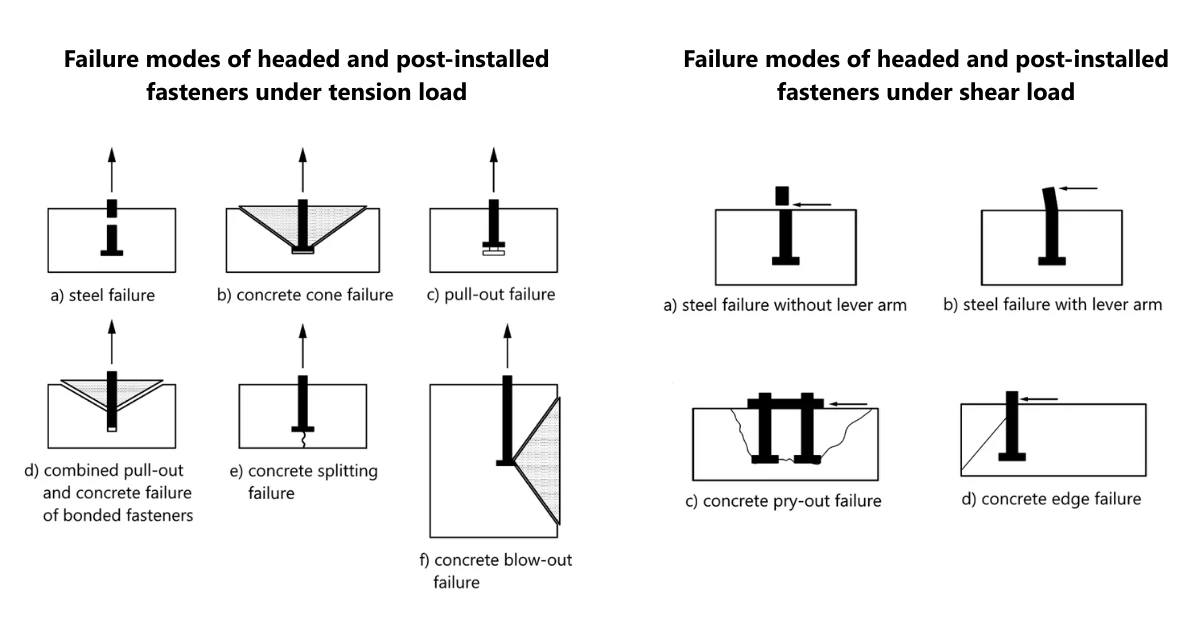

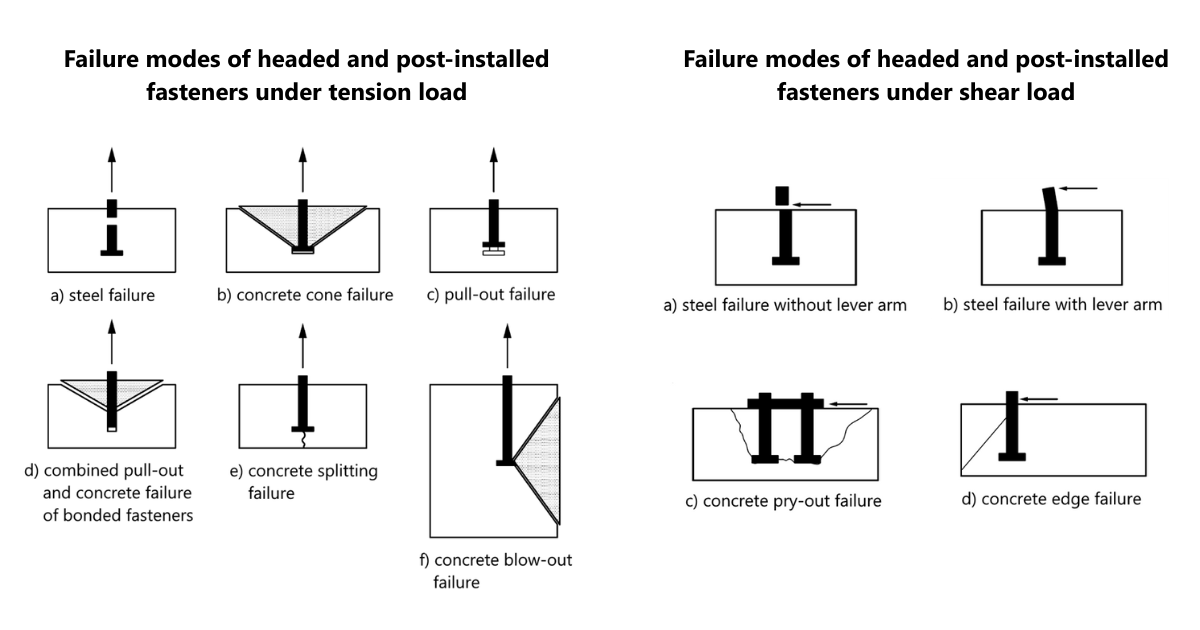

Prenons l'exemple de l'ancrage près du bord. Sans ferraillage, il est presque impossible de réussir la vérification pour la rupture de bord ou de cône de béton. Lorsque les tiges sont proches les uns des autres, vous avez soudain affaire à des cônes en interaction, ce que la plupart des normes conseillent d'éviter complètement. Mais que faire lorsque votre disposition simplement ne peut pas respecter l'espacement recommandé ?

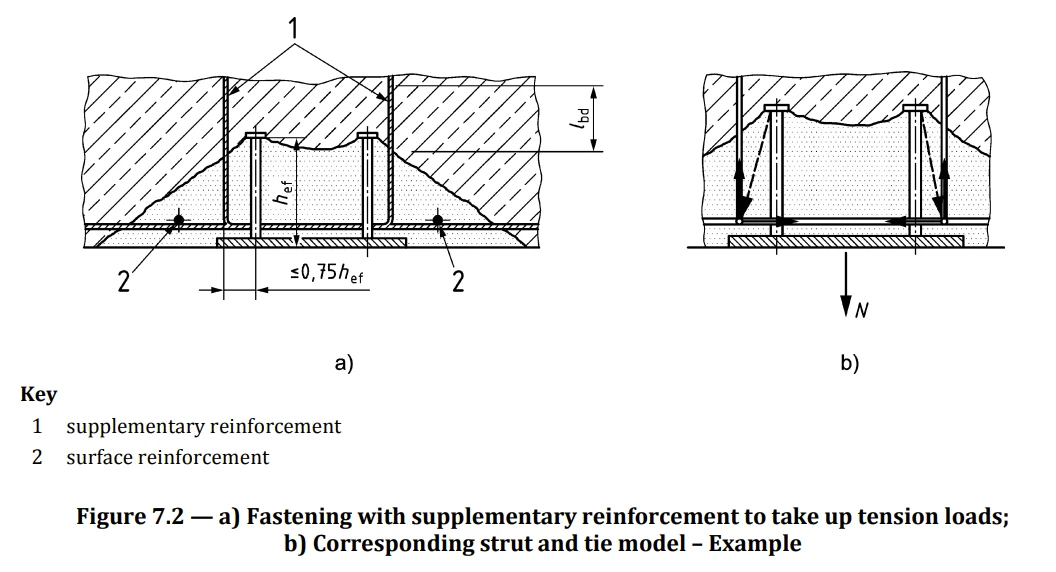

Il faut envisager un ferraillage supplémentaire. Eurocode 1992-4 - Conception des structures en béton - Partie 4 : Conception des moyens d'assemblage dans le béton recommande d'établir une analogie des fermes appropriée.

Mais que se passe-t-il si une forme atypique de bloc de béton met des bâtons dans les roues ?

Relever les défis de l'ancrage pour des géométries de bloc de béton non standard

En particulier lorsqu'il s'agit de géométries irrégulières ou dispositions uniques qui vont au-delà des cas standard, le processus ne prend pas seulement du temps, mais laisse aussi trop de place à l'incertitude. Dans de tels cas, les formes générales peuvent être imprévisibles et il est donc essentiel d'examiner attentivement les distances aux bords de tous les côtés. La profondeur d'encastrement peut varier en raison des différences d'épaisseur des blocs ou de positionnement des tiges et les tiges elles-mêmes peuvent ne pas se trouver dans le même plan.

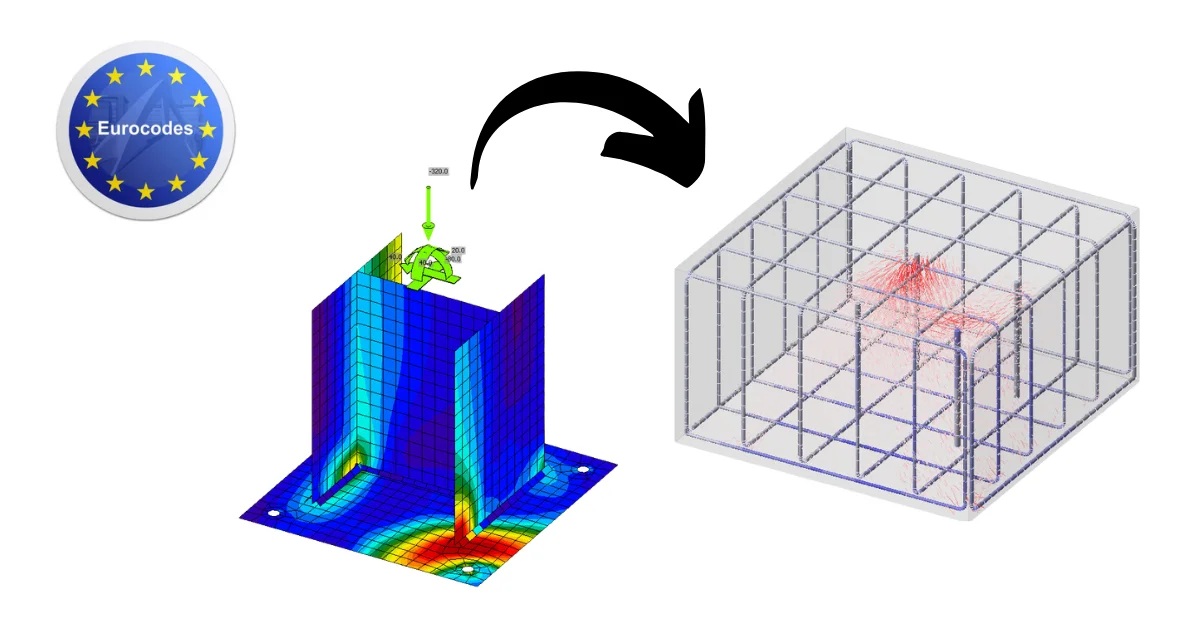

Dans la dernière version de IDEA StatiCa, nous avons ajouté de nouvelles fonctionnalités puissantes pour vous aider à concevoir et vérifier l'ancrage dans des conditions réelles qui ne suivent pas le manuel.

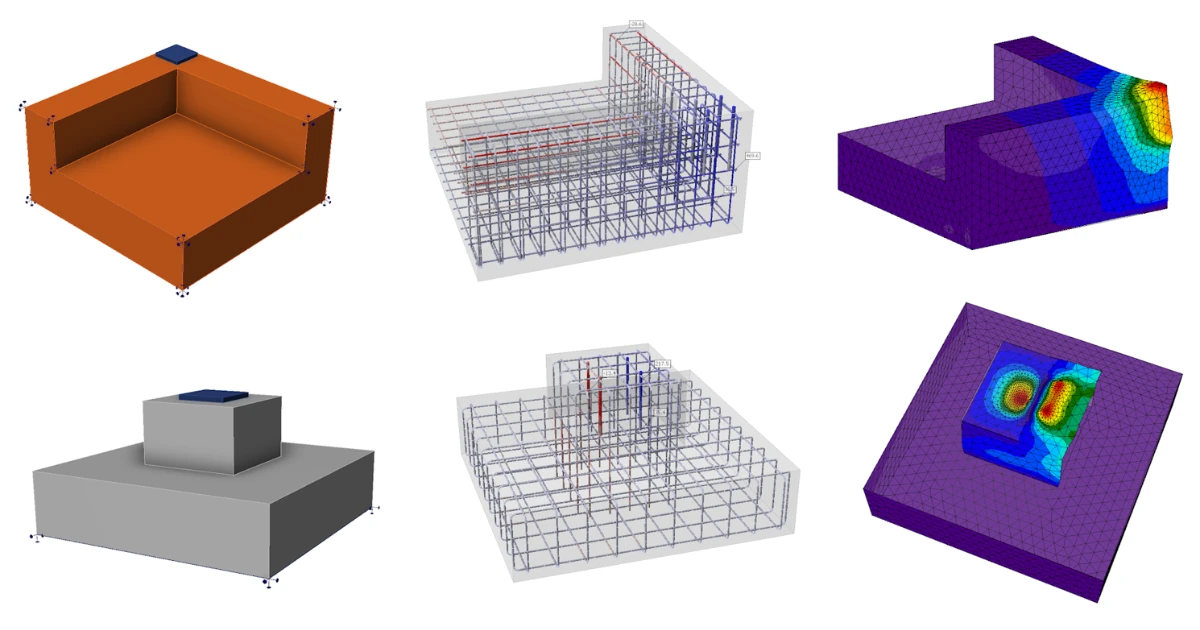

Vous pouvez maintenant concevoir et vérifier presque toutes les formes de bloc de béton pour l'ancrage. Qu'il s'agisse d'un piédestal, blocs d'ancrage non rectangulaires, extensions de fondations en bandes, n'importe quelle forme de voile ou une géométrie personnalisée exigée par les architectes.

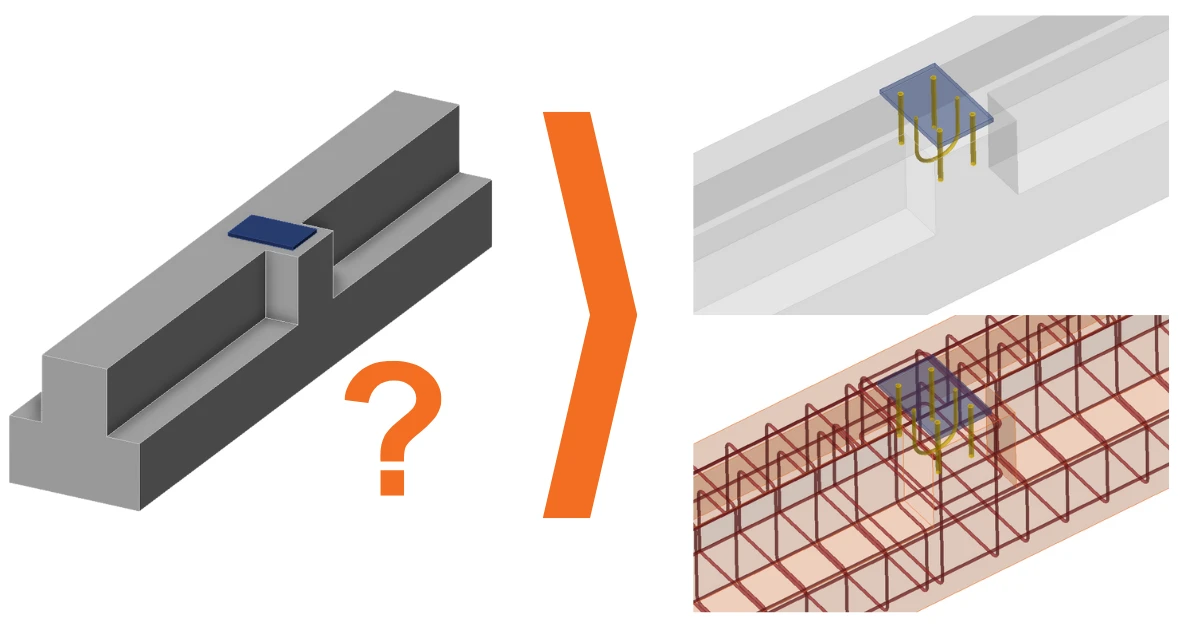

Conception de platines encastrées tenant compte de ferraillage

Dans le secteur de la construction, il est courant de rencontrer des structures d'appui qui intègrent à la fois des éléments en acier et en béton. Les éléments en béton jouent souvent un rôle clé en assurant la stabilité latérale de l'ossature en acier. Ces éléments sont généralement reliés par des platines encastrées. Les platines encastrées offrent un ancrage fiable et peuvent être fabriquées de manière à minimiser les travaux de forage sur le chantier. Les platines affleurent la surface du béton, ce qui permet des assemblages propres et de niveau. Les platines encastrées sont particulièrement appréciées dans des applications telles que les systèmes d'appui de façade, assemblages des cadres en acier dans les bâtiments hybrides béton-acier, appuis de rail de guidage d'ascenseur, ancrage d'équipements mécaniques, appuis de pont et assemblages de panneaux en béton préfabriqué.

Mais même si les applications sont nombreuses, la conception peut devenir beaucoup plus complexe. Le ferraillage dans le béton résiste aux efforts axiaux, soudé à la platine d'acier pour transférer la charge par adhérence avec le béton. Les goujons de cisaillement, tiges ou bêches résistent aux efforts de cisaillement.

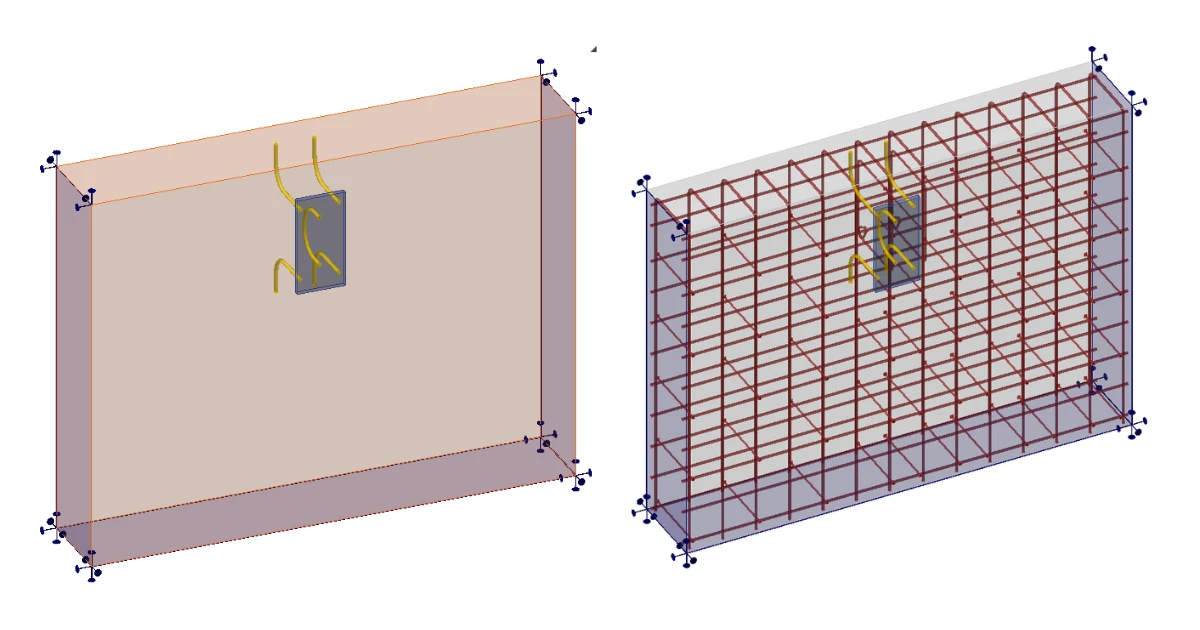

La résistance de conception des éléments ancrés dépend fortement de la position du ferraillage de béton, en particulier si la platine encastrée est positionnée près du bord (systèmes d'appui de façade).

Detail (avec CSFM 3D) prend automatiquement en compte le ferraillage à proximité d'une platine encastrée, ce qui peut augmenter la capacité de charge de manière significative. Cette solution vous permet de créer des conceptions sans simplifications excessives et fournit des vérifications basées sur l'état limite ultime (ELU).

Élevez la conception d'ancrage

IDEA StatiCa fournit aux ingénieurs une solution complète pour la conception et vérification des ancrages. Les ingénieurs ne sont plus limités par les exemples simplifiés et conservateurs correspondant aux normes de conception qui conduisent à surdimensionner les pieds de poteau et tiges. En prenant en compte le ferraillage dans le bloc de béton, les ingénieurs peuvent créer des conceptions sûres, précises et rentables.

Il est temps d'aller au-delà des manuels et de concevoir des systèmes d'ancrage qui reflètent réellement la complexité et les exigences des applications structurales modernes.
