}Comment utiliser le lien
Autodesk Revit (Revit) a une fonctionnalité qui ne se trouve pas dans d'autres applications BIM pour le moment – il est possible d'accueillir les résultats d'une solution d'analyse d'éléments finis compatible. Pour cela, nous avons créé un tel modèle pour vous à utiliser avec ce tutoriel pour l'utilisation de Revit 2024. Les résultats ont été obtenus en utilisant Robot Structural Analysis 2024. Une nouvelle approche de la modélisation analytique est introduite depuis Revit 2023 et le programme s'est détourné de l'automatisation vers une approche orientée vers l'ingénierie.
Ouvrez le modèle dans Revit – veuillez noter que ce tutoriel exige la version 2024 ou ultérieure.
Il y a deux vues analytiques 3D qui ont été créées pour vérifier les charges et résultats.
Ici, nous avons les charges qui ont été définies (partiellement dans Revit et les autres dans Robot) :
Les combinaisons de norme ont été définies dans Robot parce que c'est beaucoup plus facile et on pourrait dire que c'est la place correcte pour les définir. Une autre observation est que le modèle dans Revit est assez agnostique en ce qui concerne la norme/le pays jusqu'à cette étape – les charges peuvent être appliquées à n'importe quelle annexe nationale pour générer une solution « locale ».
Même si la vue est « Verrouillée », il faut quand même charger les résultats. Pour faire cela, allez à l'onglet Analyze et sélectionnez Results Explorer.
Dans la fenêtre suivante, choisissez une combinaison de cas de charge ELU convenable, par exemple My, et enfin cliquez sur « Apply ».
Si vous développez la vue (n'oubliez pas de la déverrouiller tout d'abord), vous verrez aussi la légende. La taille du texte sera influencée par l'échelle globale de la vue, alors vous pouvez l'ajuster.
Les résultats montrent les valeurs My pour une combinaison de cas de charge ELU qui a été définie dans Robot.
Des résultats différents peuvent être visualisés avec la fonctionnalité Results Explorer dans l'onglet Analyze.
Revenez à la vue 3D Steelwork. Les assemblages en acier affichés ont été modélisés dans Revit. Il n'est possible de les voir que si le Detail Level (Niveau de détail) est paramétré pour Fine.
Le lien BIM devrait être intégré automatiquement. Vous pouvez le trouver au ruban haut sous IDEA StatiCa -> Checkbot. Cela ouvrira l'application Checkbot.
Sélectionnez l'option Nouveau avec le type de projet Acier et norme EN. Puis cliquez sur Créer un projet.
Le nouveau projet Checkbot est prêt à importer des assemblages de Autodesk Revit.
Nous allons examiner l'assemblage par pied de poteau et raidisseur au fond d'un des poteaux intérieurs.
En fait, cet assemblage est composé de deux assemblages – un pour le pied de poteau et un pour le raidisseur. Il y a une exception que l'assemblage de pied de poteau a été Éclaté en parties composantes. Cela est causé par les limites actuelles de l'interaction de l'assemblage.
Dans Checkbot, sélectionnez Un dans le panneau Importation.
Revit est remis en avant et on vous demande de sélectionner un assemblage – sélectionnez l'assemblage avec raidisseur.
Ensuite, on vous demande de sélectionner les objets de l'assemblage (ce sont les éléments et d'autres articles dont l'assemblage entier est composé) – sélectionnez les objets comme le montre l'image.
Enfin, sélectionnez « Finish » dans le coin supérieur droit du ruban dans Revit.
Les éléments et l'assemblage générique sont ensuite importés à Checkbot.
Veuillez regarder nos tutoriels sur Checkbot et d'autres liens BIM pour plus d'informations sur l'interface Checkbot.
Géométrie
Dans Checkbot, soit sélectionnez Ouvrir au panneau à droit,
soit cliquez avec le bouton droit de la souris sur la boîte de l'assemblage et sélectionnez Ouvrir.
Si vous avez sélectionné tout comme montré, vous devriez avoir une vue similaire :
Ici, l'approche géométrique et analytique combinée est idéale parce qu'elle crée un assemblage prêt à utiliser tout de suite dans IDEA StatiCa. Dans les tutoriels précédents basés sur des solutions MEF ou BIM, une partie toujours manque.
Néanmoins, nous devons modifier l'assemblage un peu avant d'effectuer le calcul. Même si le raidisseur est modélisé, il faut quand même attribuer le type du modèle correct – N-Vy-Vz. C'est parce qu'il y a un boulon unique utilisé.
L'assemblage comme tel produira un mécanisme quand même parce qu'il y a un boulon qui passe par le panneau sandwich et platines d'attache. Pour surmonter cela, nous pouvons soit introduire plus de boulons (ce qui rend l'assemblage plus grand et alors plus cher), soit utiliser une petite soudure au bord de fuite.
Ajoutez une soudure à chaque bord inférieur du panneau sandwich où il touche la platine d'attache :
Nous devons aussi signaler quelques limites connues du travail avec Revit.

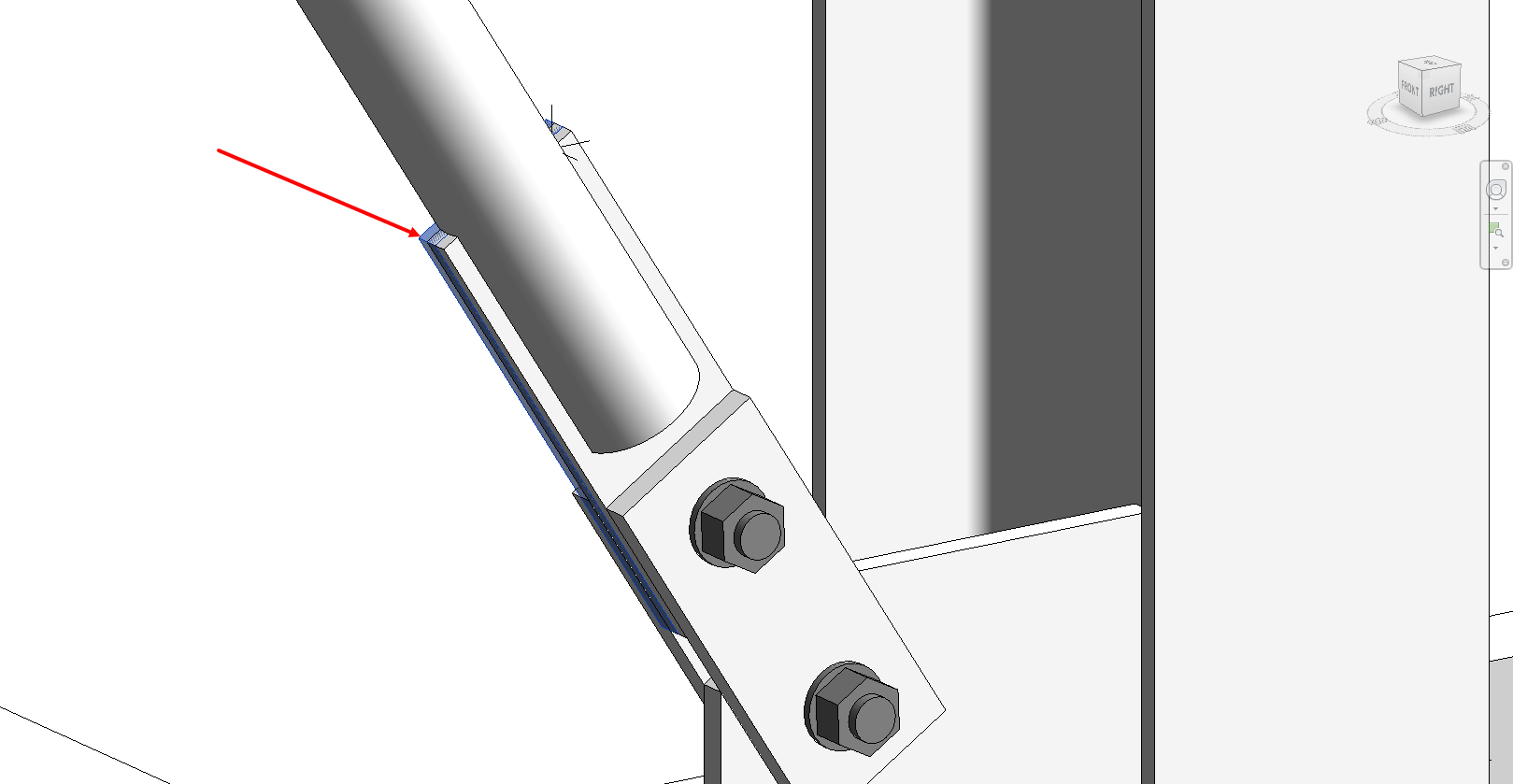

- À cause de l'exportation de cet assemblage de Revit, une platine supplémentaire est générée dans Revit après que l'assemblage apparaît dans Checkbot. Bien sûr, il faut le supprimer. Revenez ici pour plus d'actualisations !
- Le raidisseur tubulaire est coupé par le volume négatif et finalement soudé. Cependant, il y a une meilleure manière de faire cela avec des meilleurs résultats : coupez le raidisseur par la platine et automatiquement soudez un à l'autre. Désactivez NVOL 1, ajuster Coupe de poutre par Poutre 1 comme suit.
- Si vous faites tourner le modèle, vous verrez que deux soudures ont été changées pour soudure d'angle unilatérale au lieu de bilatérale. Modifiez la Soudure 1 et Soudure 5 pour soudure bilatérale.
- Modifiez l'opération Tiges 1 pour que le Cisaillement soit transféré par des tiges et pas par le frottement.
Vu que le modèle d'assemblage IDEA a l'origine dans le modèle Revit, on peut dire qu'il faut tout d'abord modifier les données dans le programme d'origine et puis les synchroniser avec IDEA (pour préserver une source de vérité unique).
Une fois le modèle prêt à calculer, cliquez sur Calculer au ruban haut. Après quelques moments, les résultats initiaux « feu tricolore » apparaîtront.
Avant de finir, nous voudrions aussi souligner l'utilisation d'assemblage générique dans Revit. Un assemblage générique est utilisé comme paramètre substituable – « un assemblage sera ici mais on ne sait pas comment il est » ou si l'assemblage réel est trop compliqué pour Revit !
Si vous changez pour vue transparente, vous pouvez voir un assemblage vert en haut de poteau avec plusieurs poutres autour. En utilisant le même flux de travail avec l'exemple de pied de poteau et raidisseur, cet assemblage peut être importé à Checkbot et édité avec les Opérations dans IDEA StatiCa. Le bénéfice d'un tel flux de travail n'est pas si grand que dans l'exemple précédent mais c'est une manière d'importer les éléments et leurs résultats.
Il y aura des cas quand des modifications du modèle Revit seront nécessaires. Le flux de travail préféré serait de faire les changements géométriques désirés dans Revit, envoyer le modèle pour l'analyse, analyser et concevoir les changements avant de synchroniser les différences. Checkbot est capable de chercher les changements après.
