Formes complexes d'ancrage

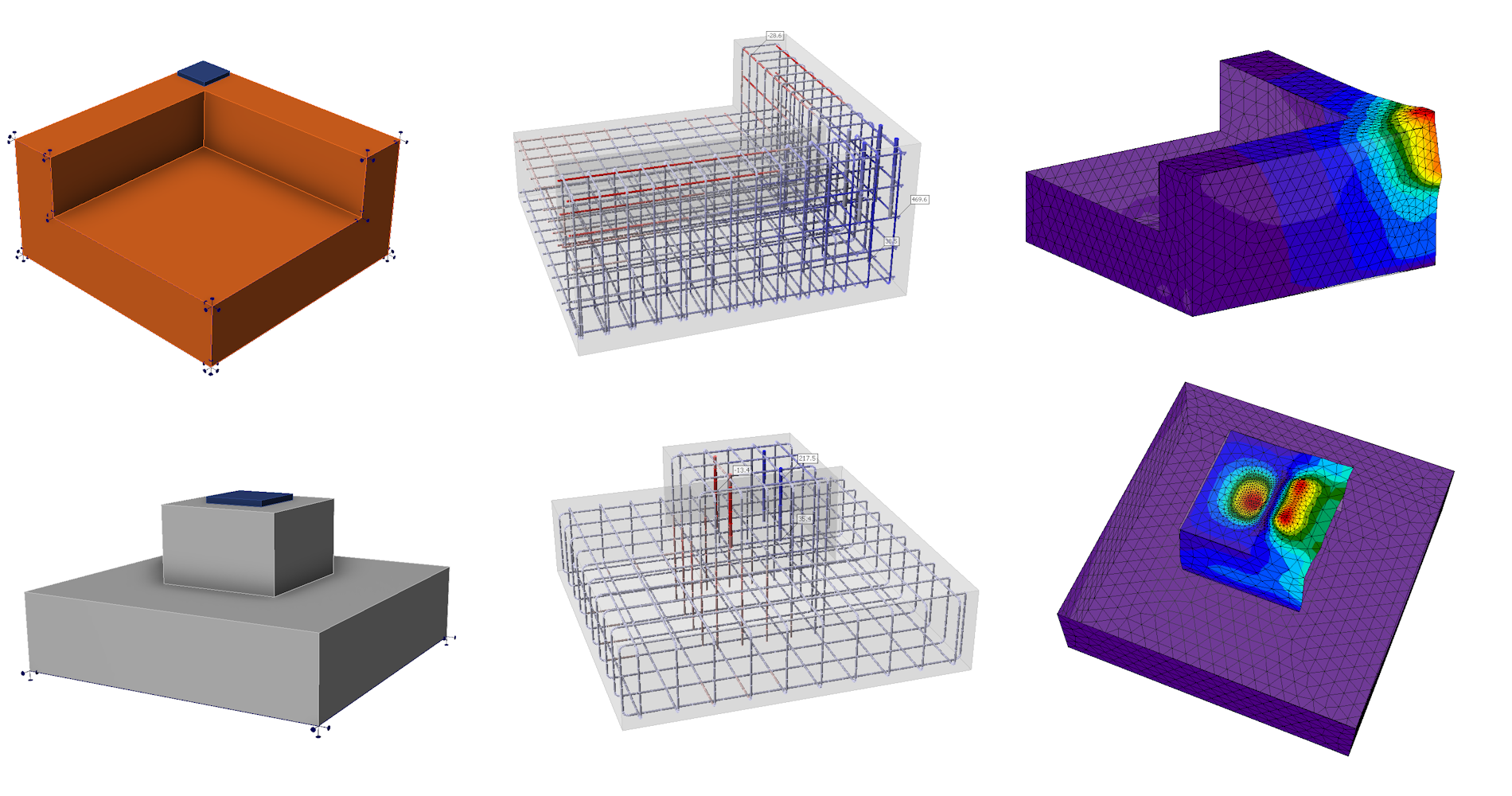

Des opérations de modélisation supplémentaires permettent de créer des formes plus complexes et d'élargir les applications potentielles, y compris les piédestaux, les blocs d'ancrage non rectangulaires, les extensions de bandes de fondation et l'ancrage à proximité d'ouvertures. Nous nous dirigeons donc vers une utilisation plus générale de l'application. Cependant, il est important de noter que l'application ne convient qu'aux cas d'ancrage pour lesquels elle a été vérifiée.
D'autres développements et vérifications sont nécessaires pour évaluer le poinçonnement et d'autres cas plus complexes et plus généraux. Ces cas ne sont pas pris en charge dans les versions 25.0 et 25.1.

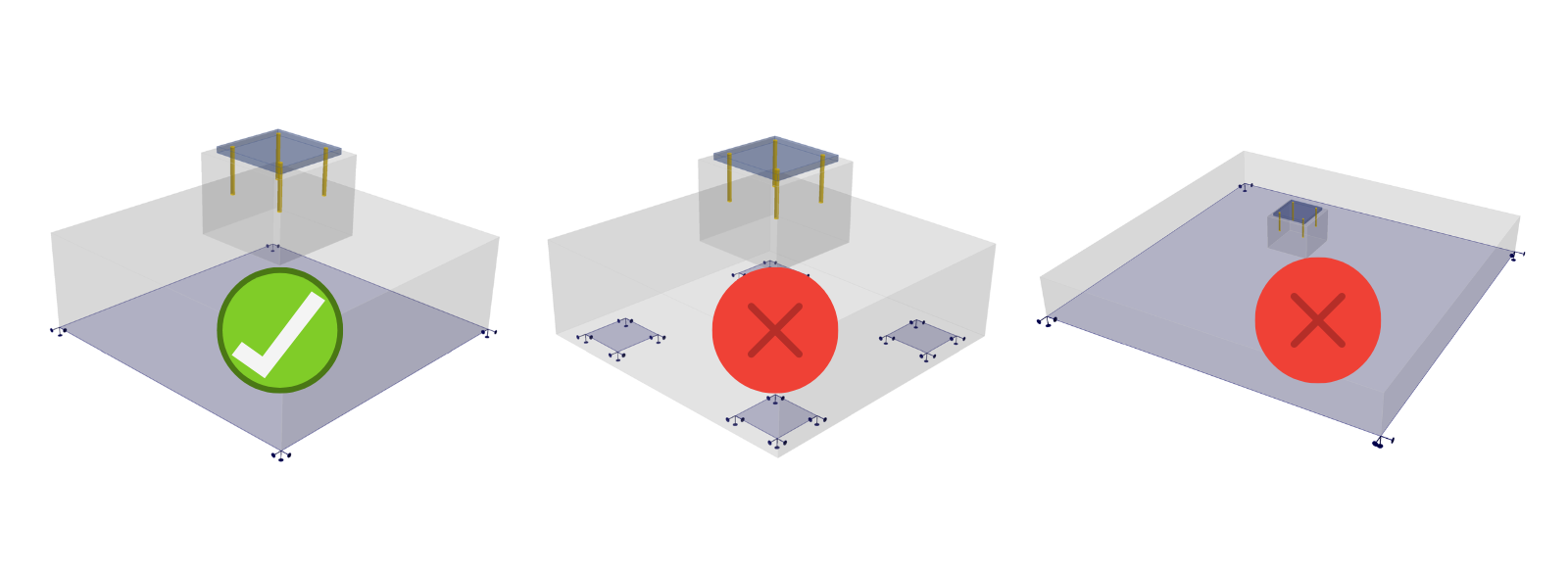

Remarque : Dans le cas d'un appui superficiel, la rupture se produit toujours au niveau de la zone d'ancrage et le poinçonnement ne joue aucun rôle. Cela n'est que dans les cas de sols à faible rigidité que le poinçonnement peut se produire, ou également dans le cas des têtes de pieu. Pour ces situations, le logiciel n'est pas encore adapté à une telle utilisation.
Fusion de blocs d'ancrage

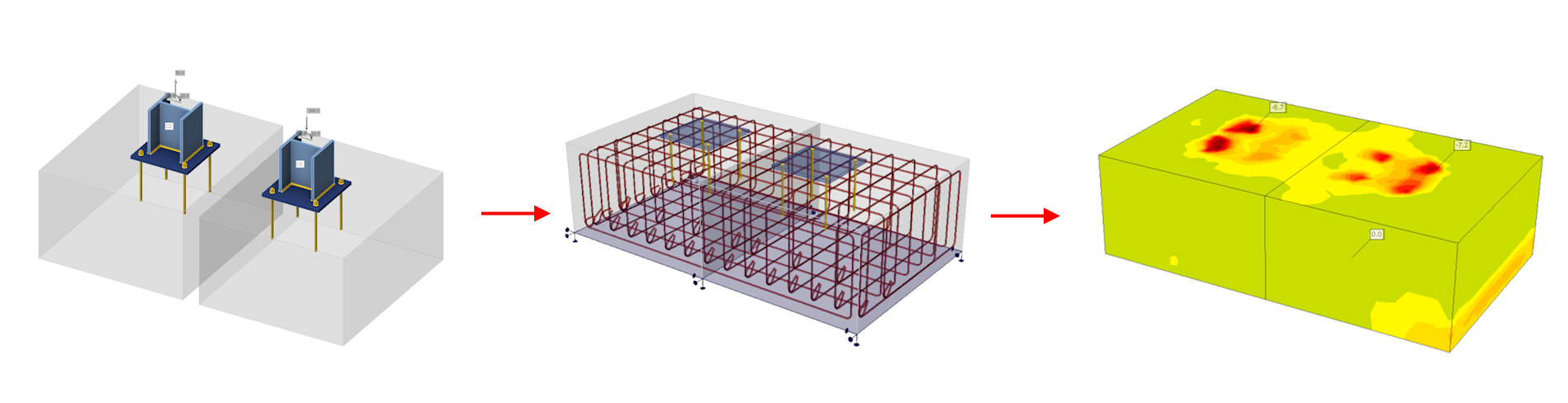

3D dans Detail ne prend en charge qu'un seul bloc d'ancrage. Toutefois, comme il est possible de créer plusieurs blocs dans IDEA StatiCa Connection, il est désormais possible d'importer ces blocs multiples dans Detail, où ils peuvent être fusionnés à l'aide de l'opération Coupe et puis le ferraillage est ajouté. Dans le cas de blocs qui se chevauchent, il est alors nécessaire de supprimer l'un des blocs et d'attribuer les pieds de poteau au même bloc.
L'opération Coupe

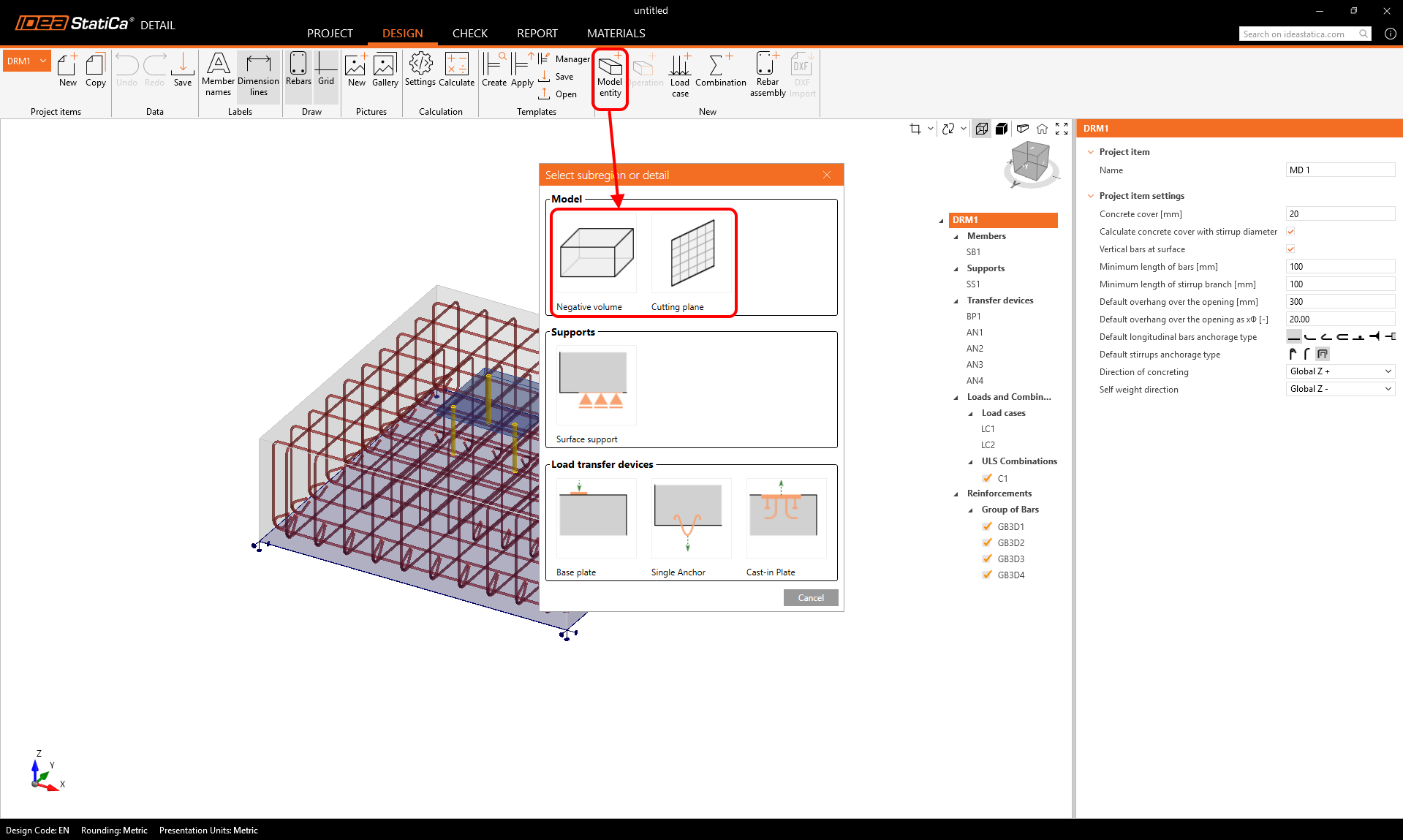

L'opération de base pour ajuster la forme du bloc est l'opération Coupe. La Coupe peut se faire en fonction d'un volume négatif ou d'un plan de coupe, ceux-ci peuvent être trouvés sous le bouton « entité du modèle ».

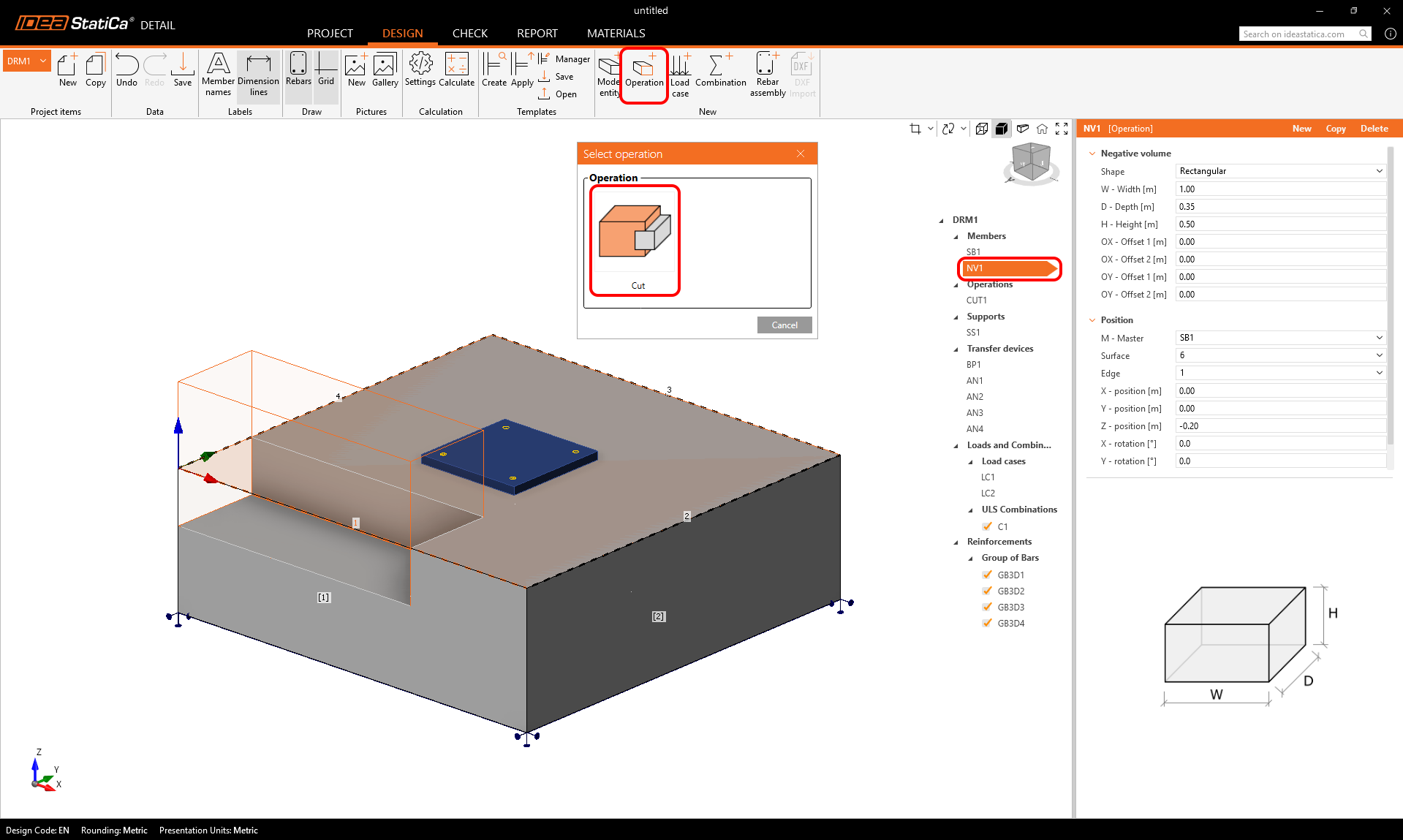

- L'opération Coupe est appliquée au volume négatif ou au plan de coupe pour adapter le bloc hôte à l'aide de l'opération.

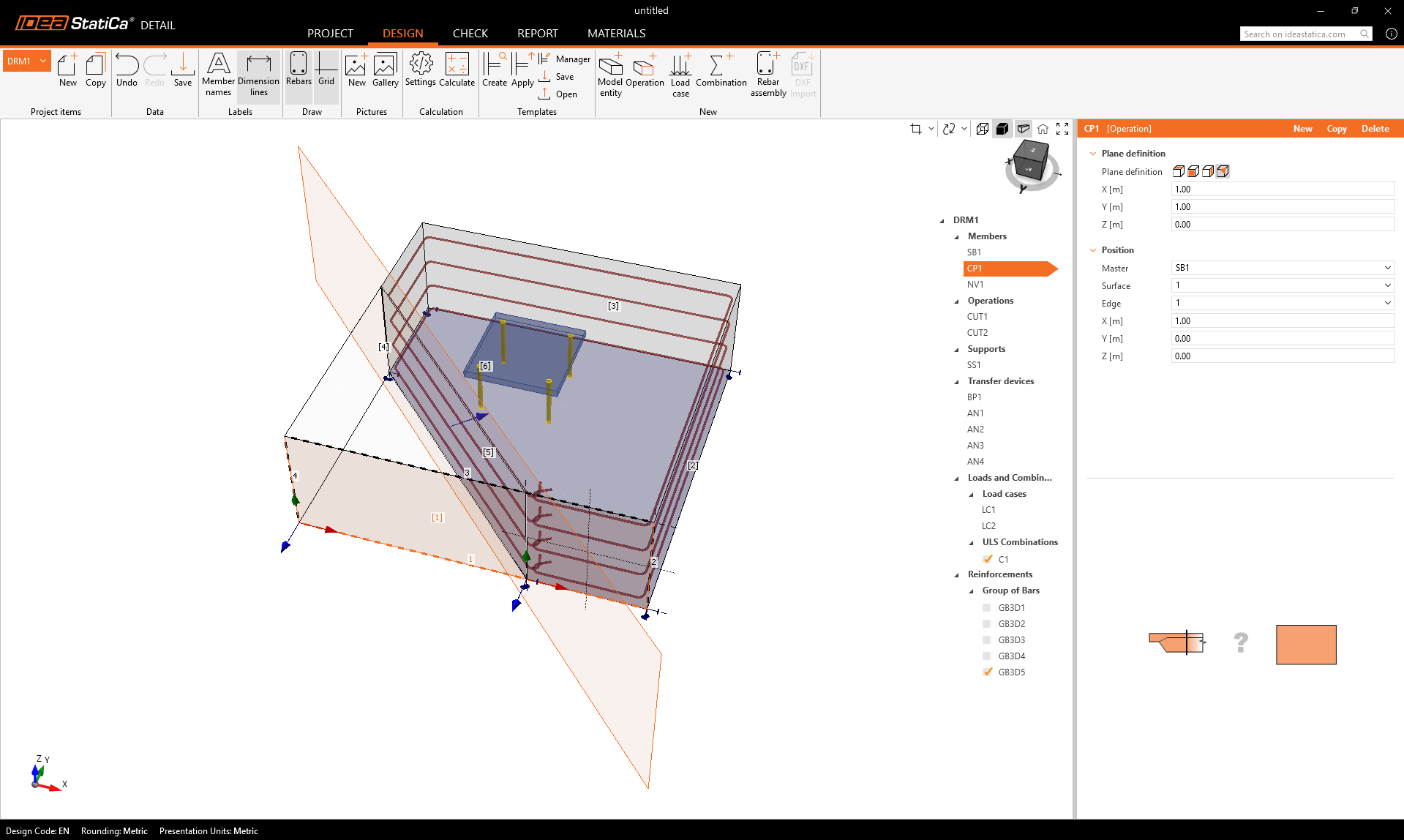

- Un plan de coupe fonctionne de la manière similaire. Comme le montre la figure suivante, toute coupe génère de nouveaux bords et nouvelles surfaces qui peuvent servir de références pour placer le ferraillage.

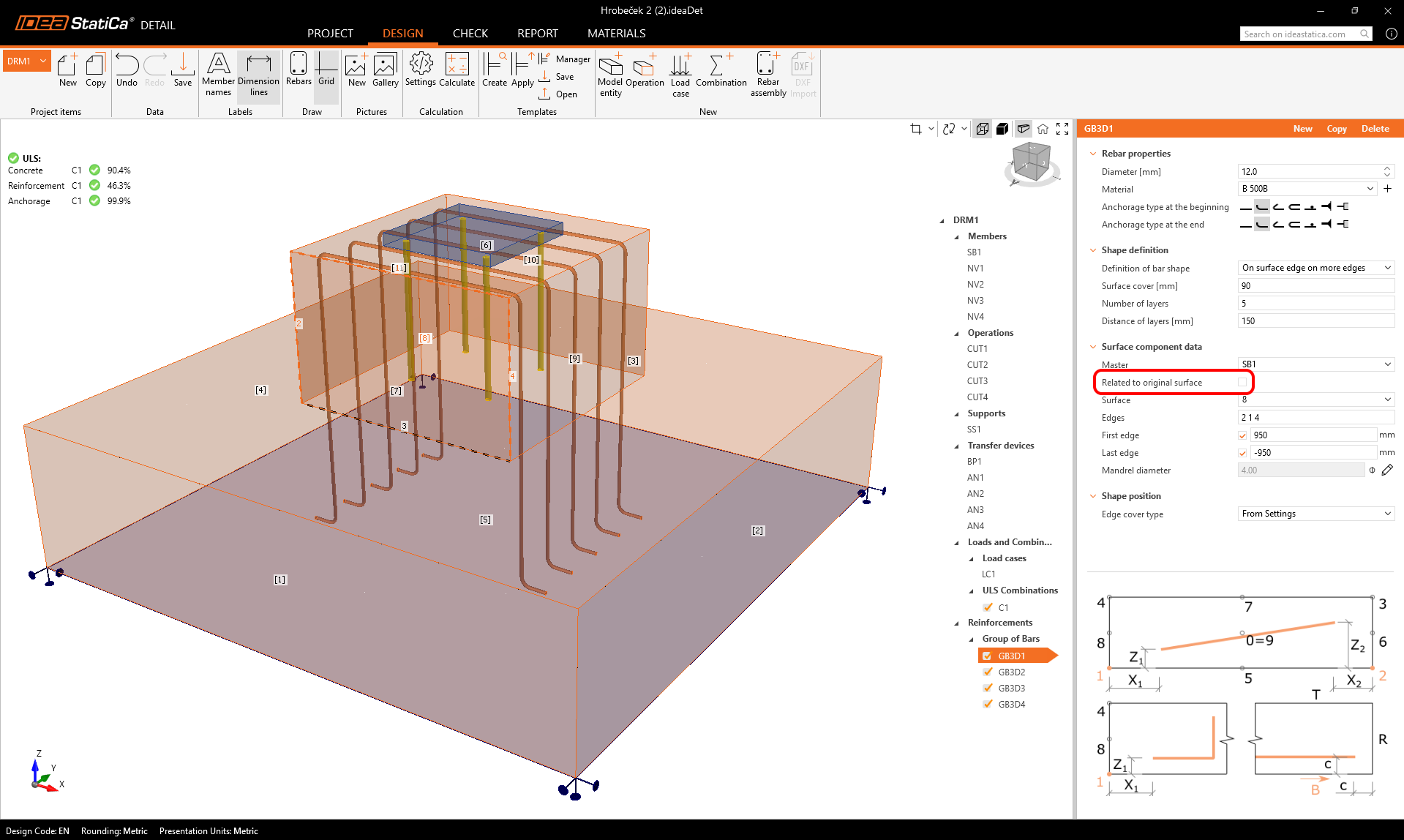

- Après l'application de la première opération Coupe, le ferraillage peut être référencé sur les surfaces et les bords originaux ou nouvellement créés. Ceci est contrôlé par un nouveau paramètre dans la grille de propriétés.
Disponible dans IDEA StatiCa version 25.0.
Tiges liées au pied de poteau et référencées au centre

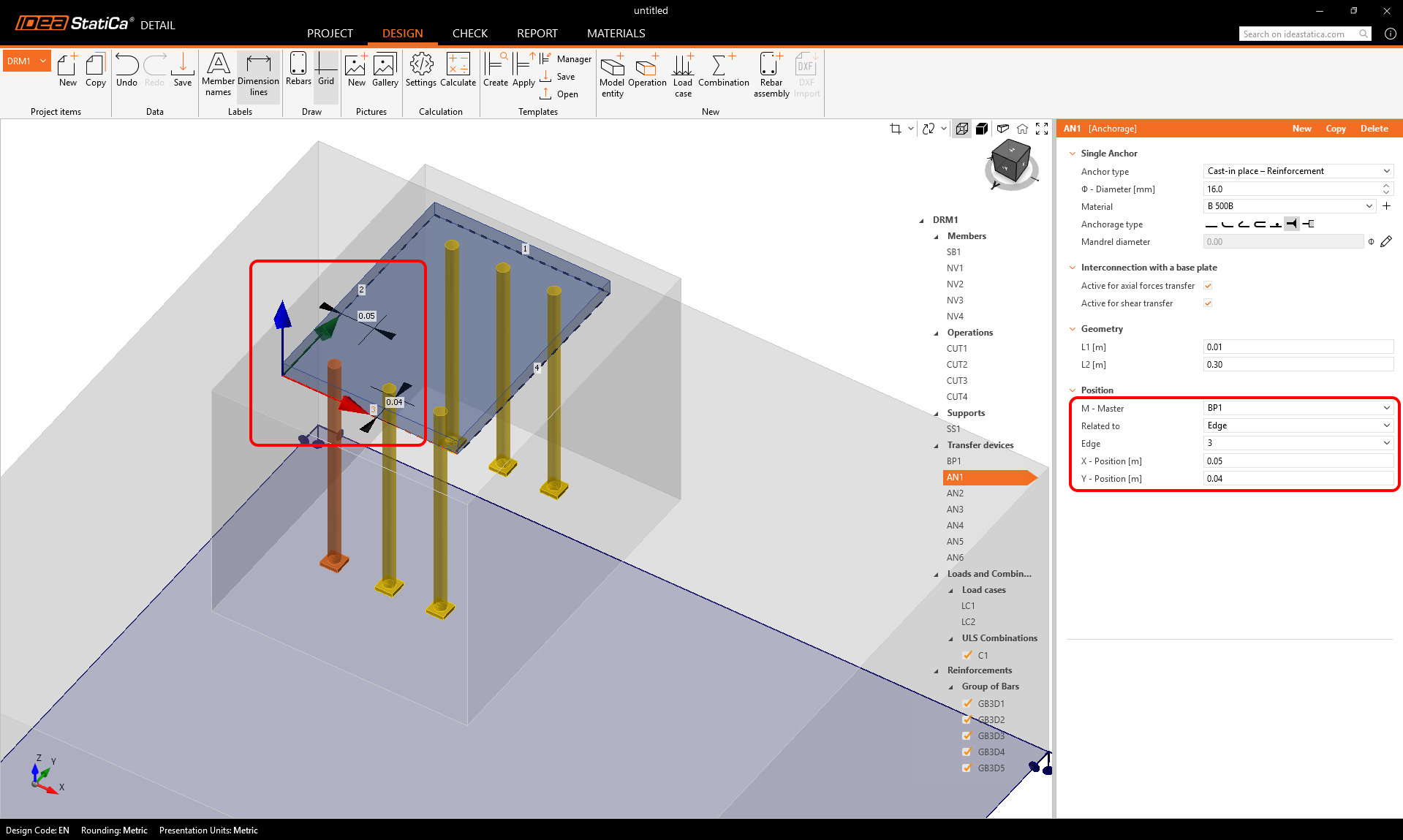

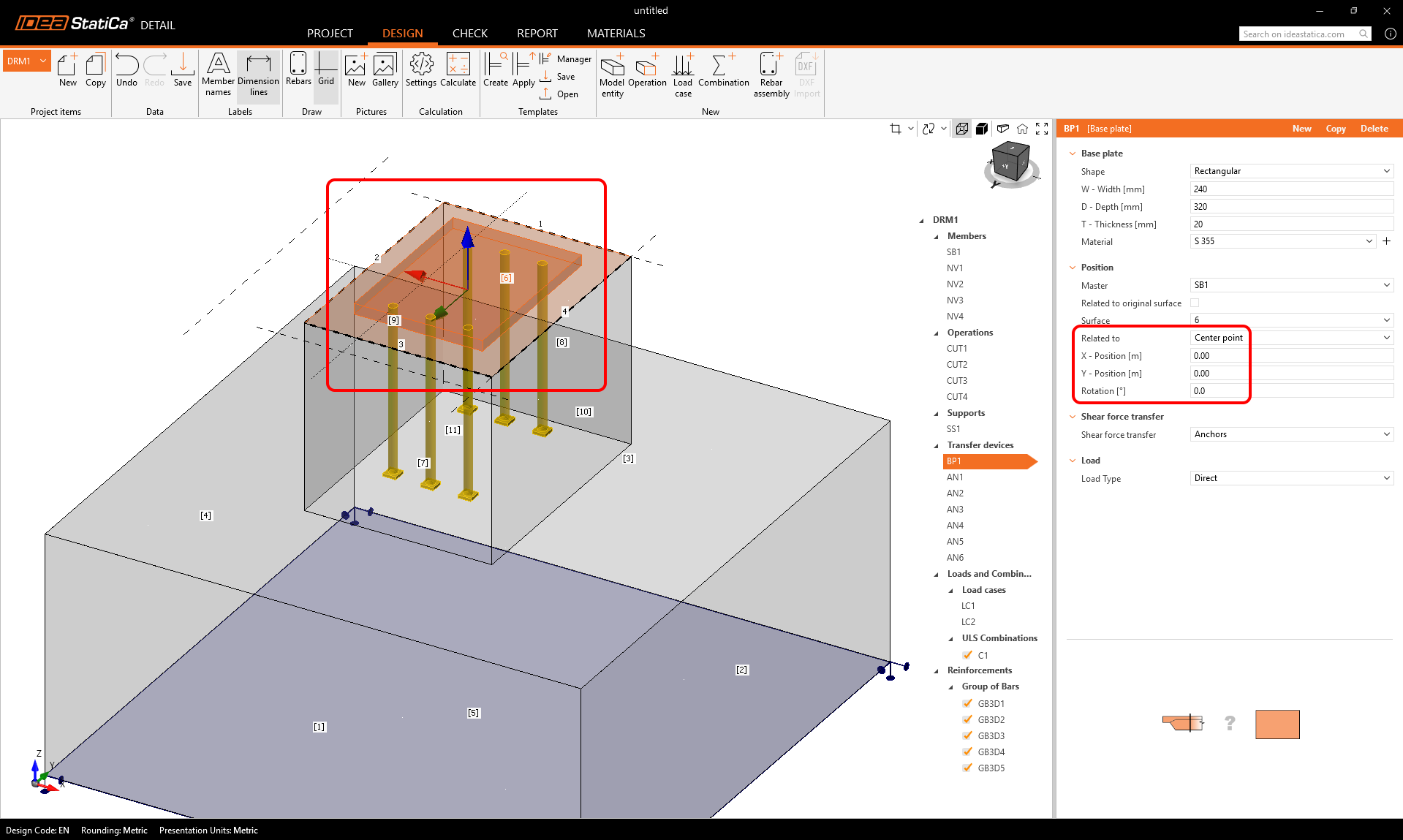

Grâce au système de référencement dans Detail 3D, les utilisateurs peuvent positionner les entités du modèle - telles que les pieds de poteau, les tiges, les appuis et les charges - relatifs au point central de leur entité maître, et pas seulement à partir d'un bord. Cela signifie que les tiges peuvent être placées directement par rapport au pied de poteau et que tous les composants connectés s'ajustent automatiquement lorsque la géométrie change. L'option « Relatif à : Bord / Point central » dans la grille de propriétés rend la modélisation plus rapide et plus intuitive, et garantit un alignement cohérent sans repositionnement manuel.
Les entités suivantes prennent en charge la référence au centre :
- Pied de poteau (relatif au centre de la surface du bloc de béton)
- Appui défini par une polyligne (relatif au centre de la surface du bloc de béton)
- Charge ponctuelle (uniquement pour la platine encastrée)
- Charge surfacique définie par une polyligne (relative au centre de la surface du bloc de béton)
Disponible dans IDEA StatiCa version 25.1.
