EDGE Ámsterdam Oeste

Sobre el proyecto

El proyecto de remodelación del EDGE, de 60.000 m², fue dirigido por el estudio de arquitectura Architekten Cie, en el que el jardín interior se cubrió con un gigantesco tejado abovedado de 4.400 m² y 76 m de luz.

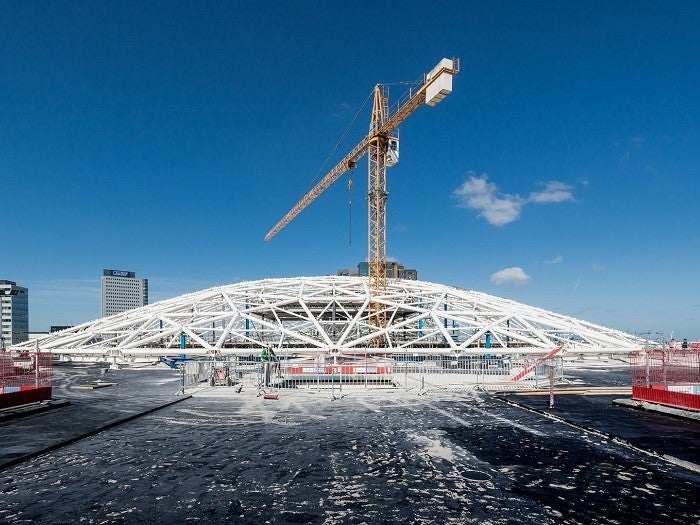

La empresa consultora G&S Bouw encargó a la constructora ASK Romein el suministro y montaje de la gigantesca estructura metálica de soporte de la extraordinaria cúpula acristalada del edificio.

La cúpula, concebida por Architects Cie en colaboración con SIDstudio, se ha diseñado para reflejar la forma del edificio existente y, al mismo tiempo, actualizarlo y prepararlo para el futuro.

Con una altura de 12 metros y una envergadura de 76 m, la estructura principal octogonal de la cúpula se compone de secciones circulares huecas de 324 mm de diámetro y un grosor de pared variable que crearon una retícula de triángulos (con lados de unos 8,3 m de longitud). Una estructura secundaria de triángulos (radianes de la primera) crea superficies puenteadas por paneles de vidrio.

Retos para la ingeniería

ASK Romein se enfrentó a muchos retos a la hora de entregar este hermoso y complejo diseño.

Uno de los mayores fue recopilar y asimilar grandes cantidades de hojas de datos (sobre las vigas, nudos, perfiles, fuerzas, etc.) para convertirlo en una estructura que realmente pudieran construir in situ.

Los ingenieros realizaron un análisis práctico de los datos y dividieron el modelo 3D principal en tres tipos de nudos (por ejemplo, donde se juntaban seis vigas u ocho vigas), y calcularon unos 20 tipos de nudos diferentes por nudo con cinco combinaciones decisivas.

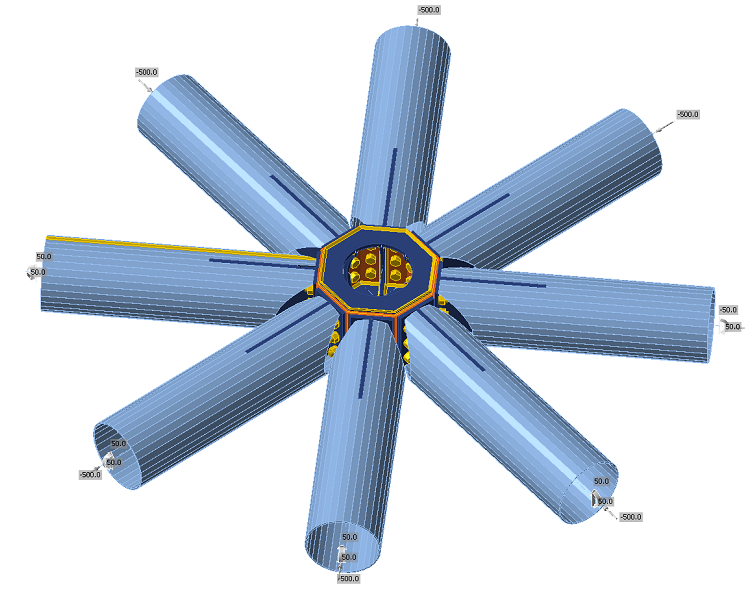

Para los segmentos clave de la construcción, decidieron utilizar una conexión de "tambor de lavado" (puede verse en la imagen inferior). En este caso, el nudo es fijo, y la pieza repetitiva y las barras se conectan mediante una conexión de placa de cabeza.

Debido a la complejidad del diseño, cada situación requería que las vigas tuvieran ángulos ligeramente diferentes, o que tuvieran perfiles distintos, así como fuerzas diferentes en esos perfiles.

Las diferencias se procesaron en las placas terminales de los tubos. La razón es que los tubos pueden cortarse a máquina, lo que permite conseguir tolerancias mucho más ajustadas y minimizar las desviaciones. Los nodos de ensamblaje se comprobaron con IDEA StatiCa Connection importando las orientaciones de las barras desde el modelo de dibujo y las fuerzas desde las tablas filtradas del modelo de cálculo principal en Oasys GSA.

El equipo decidió que para cada nodo, modelarían un vector (la media de todas las vigas) que mostraría la dirección en la que deberían estar los nodos para cada posición (mediante flechas apuntando hacia el centro).

Los principios estándar de los nodos estándar sólo se modelaban correctamente una vez y luego podían copiarse y aplicarse a muchas situaciones importadas. De este modo, se podía afirmar con certeza que se habían calculado y probado todas las situaciones normativas.

Otra cosa muy importante para el equipo era hacer que la estructura fuera más predecible eligiendo un detalle estándar que creyeran que sería lo suficientemente fuerte y pasándolo después por IDEA para comprobar que así sería en todas las situaciones.

Soluciones y resultados

El proyecto de la estructura EDGE Amsterdam West se completó en el tercer trimestre de 2021, tan solo un año después de su inicio.

El jardín interior, hasta ahora inutilizado, se ha transformado en el nuevo corazón del edificio: un inspirador atrio inundado de luz que sirve tanto de espacio funcional apto para reuniones como de oasis verde urbano donde los trabajadores pueden conectarse, relajarse y recuperar energías. Un lugar ideal para contemplar el atrio y la cúpula es desde las amplias terrazas de la primera planta, que también sirven como espacios de reunión

Ocho pozos circulares se convirtieron en patios de luces para invitar aún más luz natural a cada una de las plantas de 6.700 m2, y cuatro imponentes escaleras sustituyeron a los huecos de ascensor para guiar a los inquilinos en la toma de decisiones saludables.

Todas las fachadas del edificio se renovaron por completo, y las ventanas se sustituyeron por altos vanos con vidrio de alta calidad. Sin embargo, se ha conservado el carácter del edificio original gracias a un diseño que respeta el ritmo de los ladrillos, los ventanales y las lamas horizontales de aluminio.

Construido para cumplir las normas más estrictas de sostenibilidad, tecnología y salud, EDGE Amsterdam West es ahora un lugar donde la historia, la tecnología y la arquitectura moderna se unen para convertirse en un entorno de oficinas biofílico, sostenible e inspirador.

Acerca de ASK Romein

Fundada en 2000, ASK Romein es un grupo de empresas de construcción con oficinas en Bélgica y los Países Bajos, especializado en construcción Total, Siderúrgica, Industrial, Offshore, Puentes y Llave en mano.

A través de su propia experiencia técnica y la inversión en actividades de construcción complementarias, diseñan y entregan todo tipo de proyectos de construcción a sus clientes en todo el mundo.

La empresa ganó en la categoría de Grandes Edificios por este proyecto Edge Dome en los IDEA StatiCa Excellence Awards 2021.
