Tipos de sección
Empecemos con los tipos de sección. Hay 3 en total.
- Sección armada 1D
- Sección por fases/pretensada/compuesta 1D
- Secciones 2D
Antes de analizar cada tipo individualmente, veamos la descripción general de las secciones 1D y 2D:
Secciones 1D
La sección transversal puede definirse a partir de plantillas o como una forma general. La armadura puede configurarse mediante plantillas predefinidas o de forma general en el editor de armadura. Las cargas se gestionan mediante un conjunto completo de fuerzas internas.
Secciones 2D
El software define automáticamente un elemento de losa rectangular con dimensiones en planta de 1m x 1m. Solo es necesario establecer el espesor de la losa y definir la armadura para la superficie superior e inferior en direcciones generales. Las fuerzas internas definidas se recalculan a las direcciones de verificación utilizando la fórmula de transformación de Baumann.

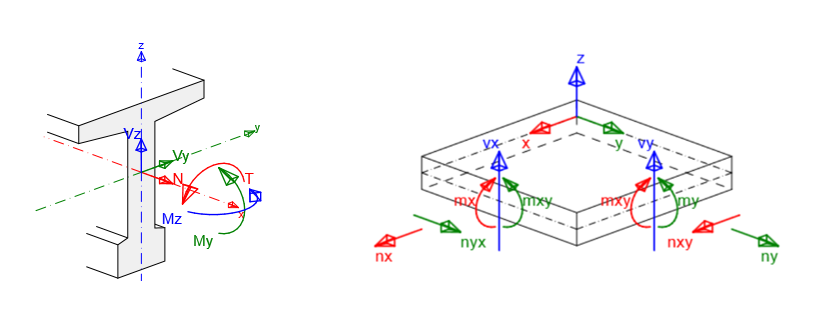

Sección 1D Sección 2D
Tipos de elemento 1D
Para las secciones 1D, se pueden establecer 3 tipos de elemento:
- Viga
- Elemento a compresión
- Losa unidireccional
La mayoría de las verificaciones y funcionalidades son las mismas para todos los tipos de elemento. En el texto siguiente, explicaremos las características especiales implementadas para cada tipo de elemento individual.
Viga
Para este tipo están disponibles plantillas de geometría de viga típicas. Además, aparte de las verificaciones estándar de ELU y ELS, se puede evaluar la esbeltez a flexión.
Elemento a compresión
Este tipo está destinado a elementos esbeltos comprimidos donde el efecto de segundo orden es significativo. Por ello, están disponibles plantillas de sección transversal típicas para pilares. Se implementan dos métodos de análisis según EN 1992-1-1 5.8: Rigidez nominal y Curvatura nominal.
Losa unidireccional
El tipo está adaptado para diseñar elementos de losa que actúan en una sola dirección. Se aplican las mismas reglas que para la sección armada 1D, excepto las plantillas de armadura.
Tipos de elemento 2D
Lea el siguiente artículo para conocer las diferencias entre los distintos Tipos de elementos 2D.
