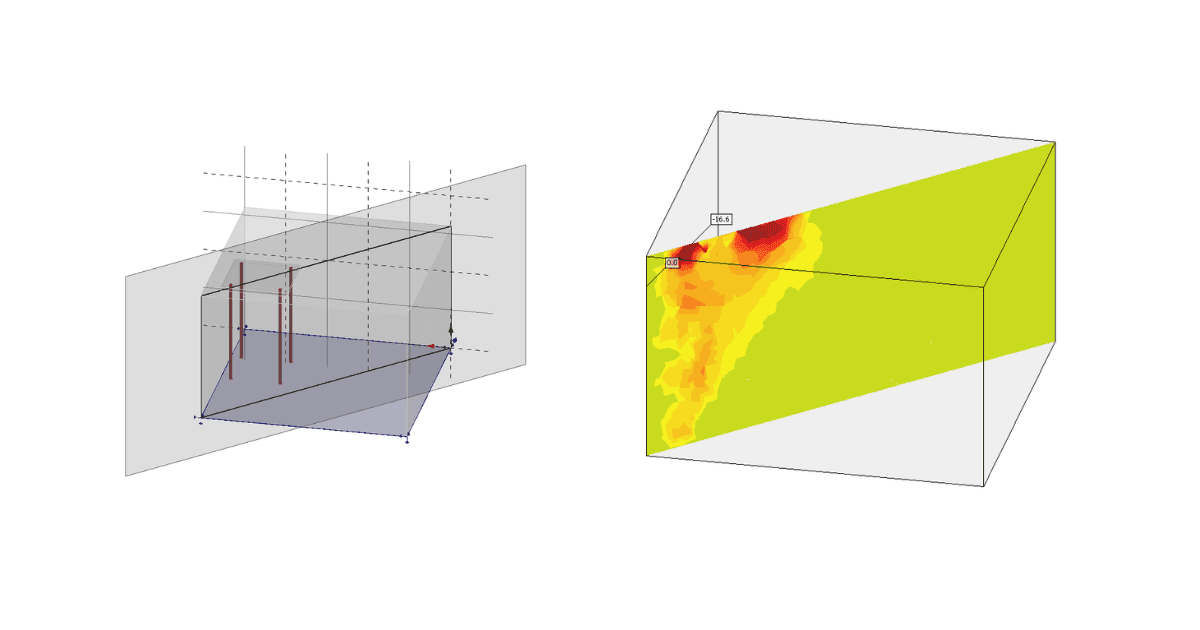

Los Resultados de sección permiten obtener información sobre las tensiones dentro del elemento de hormigón. Es posible crear cualquier número de secciones y en cualquier plano.

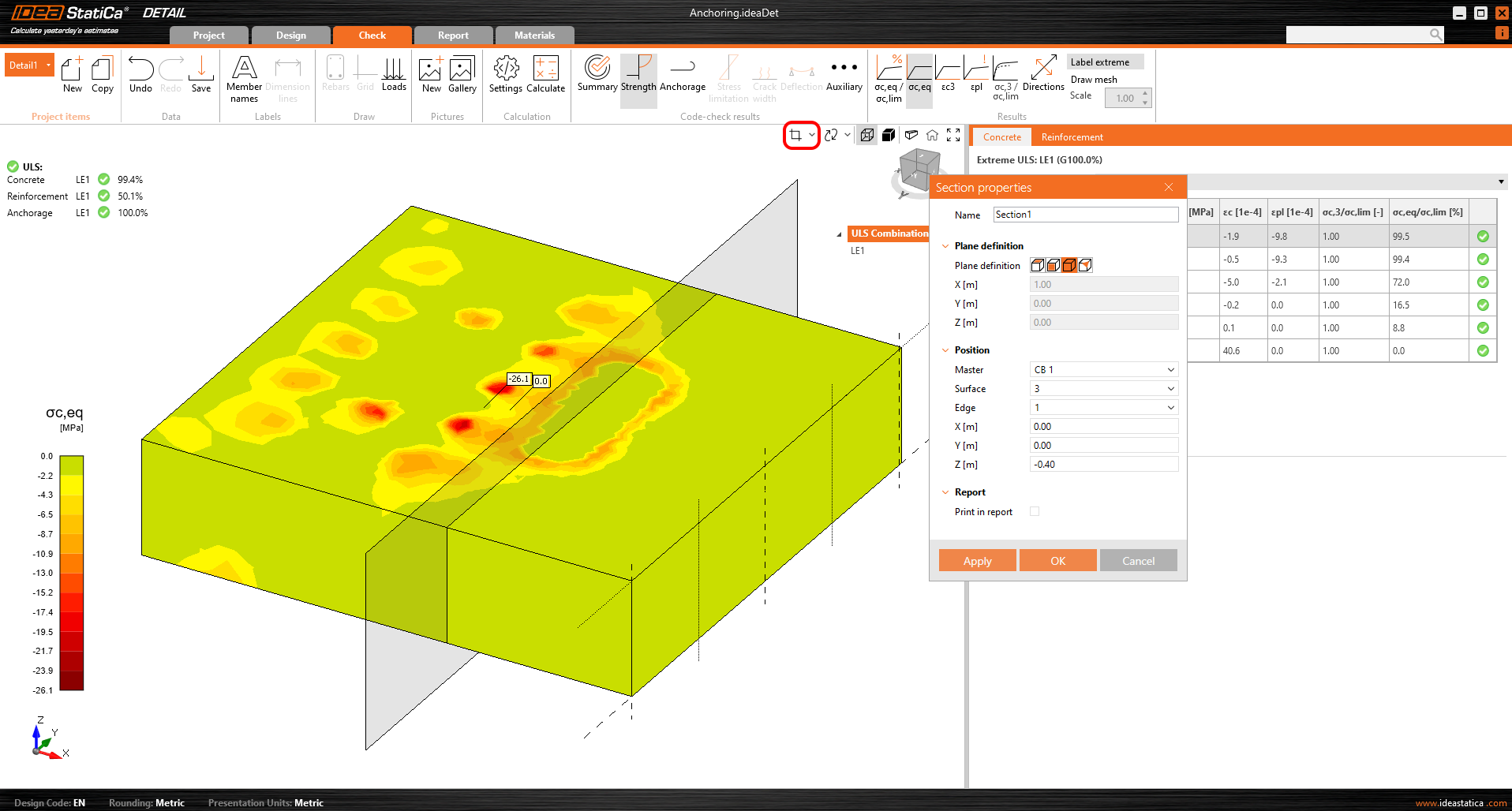

Para modelos 3D, existe una opción para mostrar resultados del hormigón - Resultados de sección. Para definir o modificar las secciones, es necesario utilizar el botón de sección en el control de vista, que se encuentra en la esquina superior derecha de la escena.

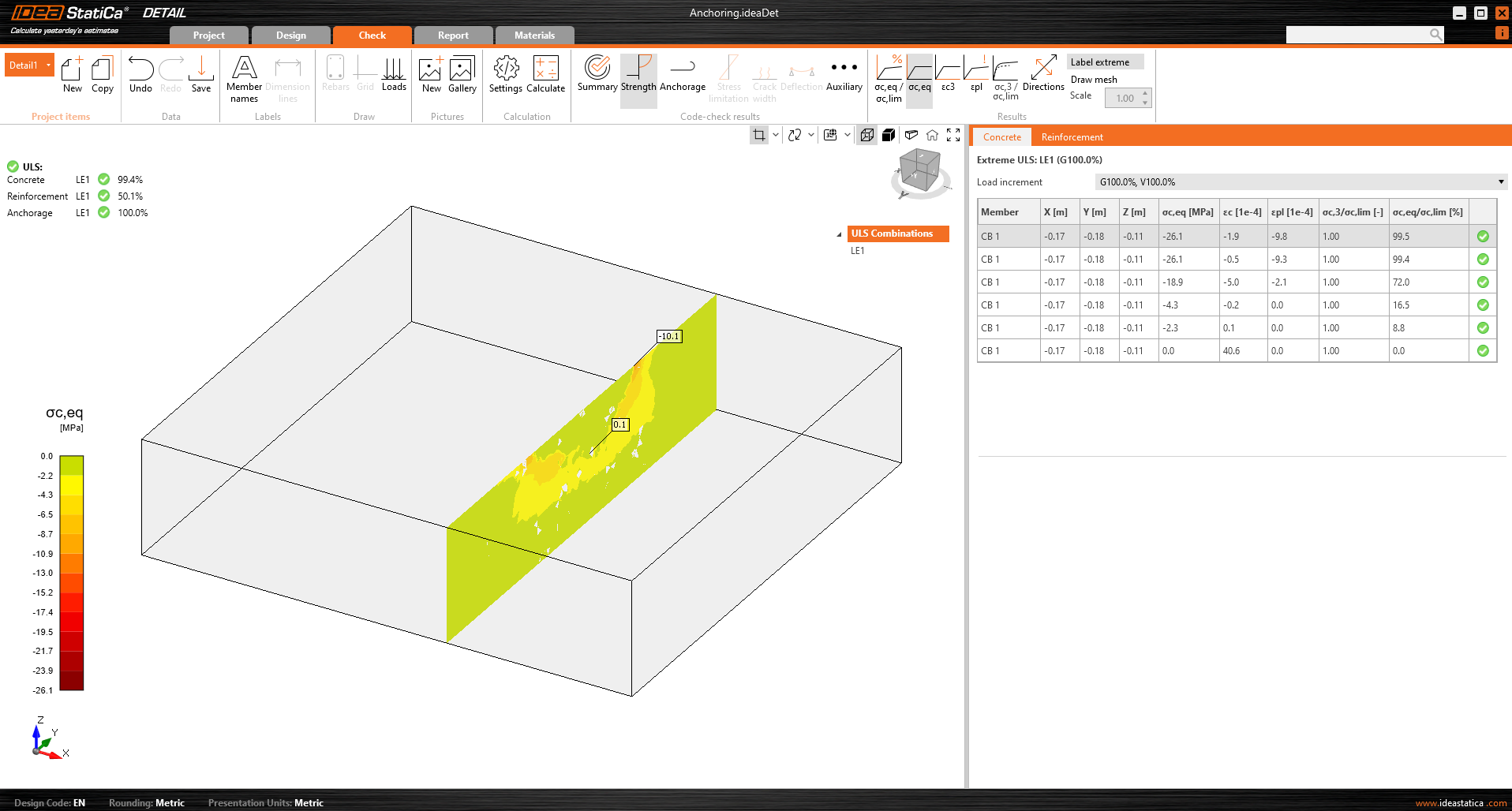

A continuación, puede simplemente activar el botón de sección y los resultados se mostrarán a través de una sección especificada.

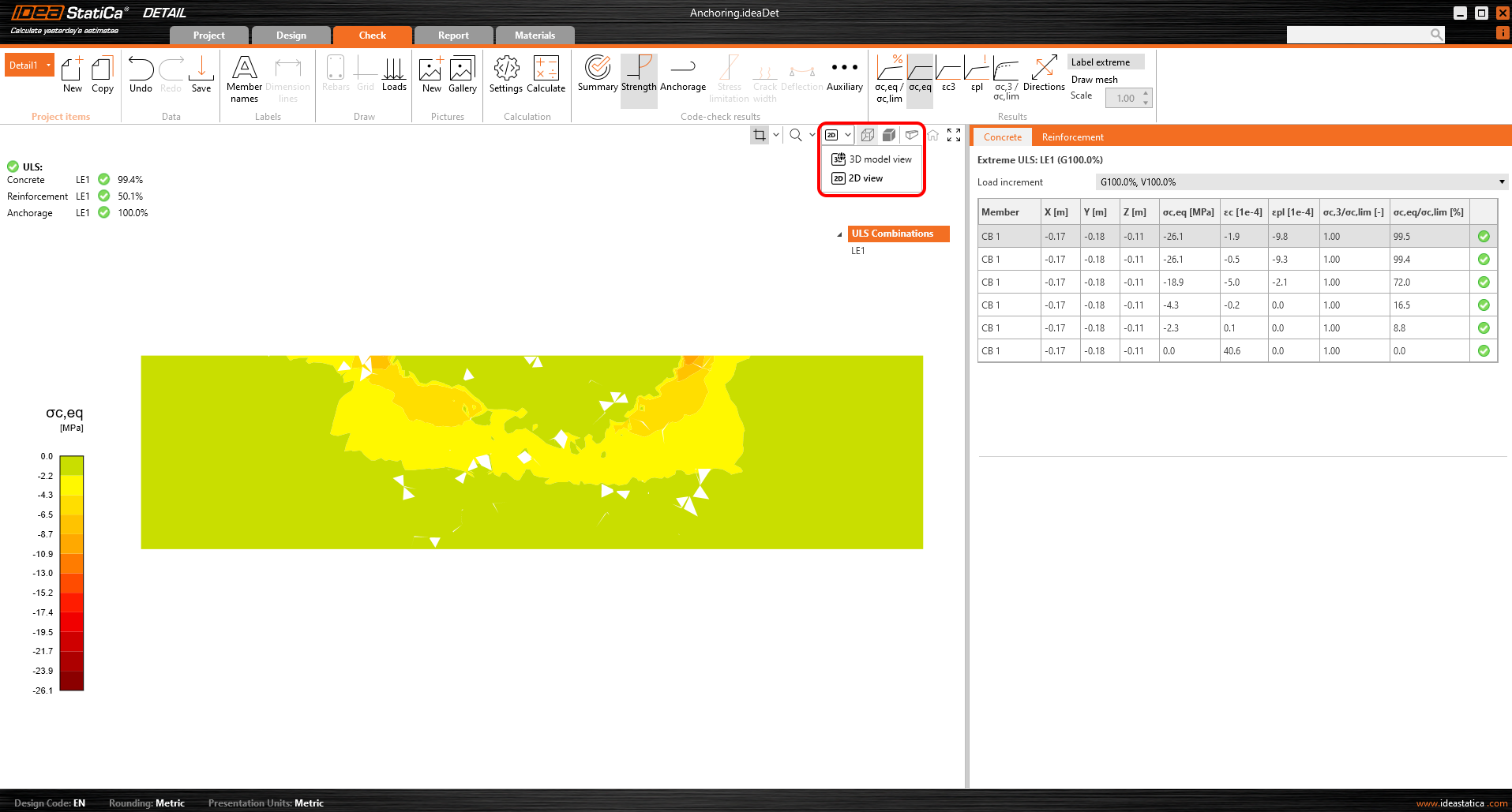

O existe la opción de cambiar la vista de 3D a 2D y, para mayor claridad, mostrar la sección seleccionada en 2D.

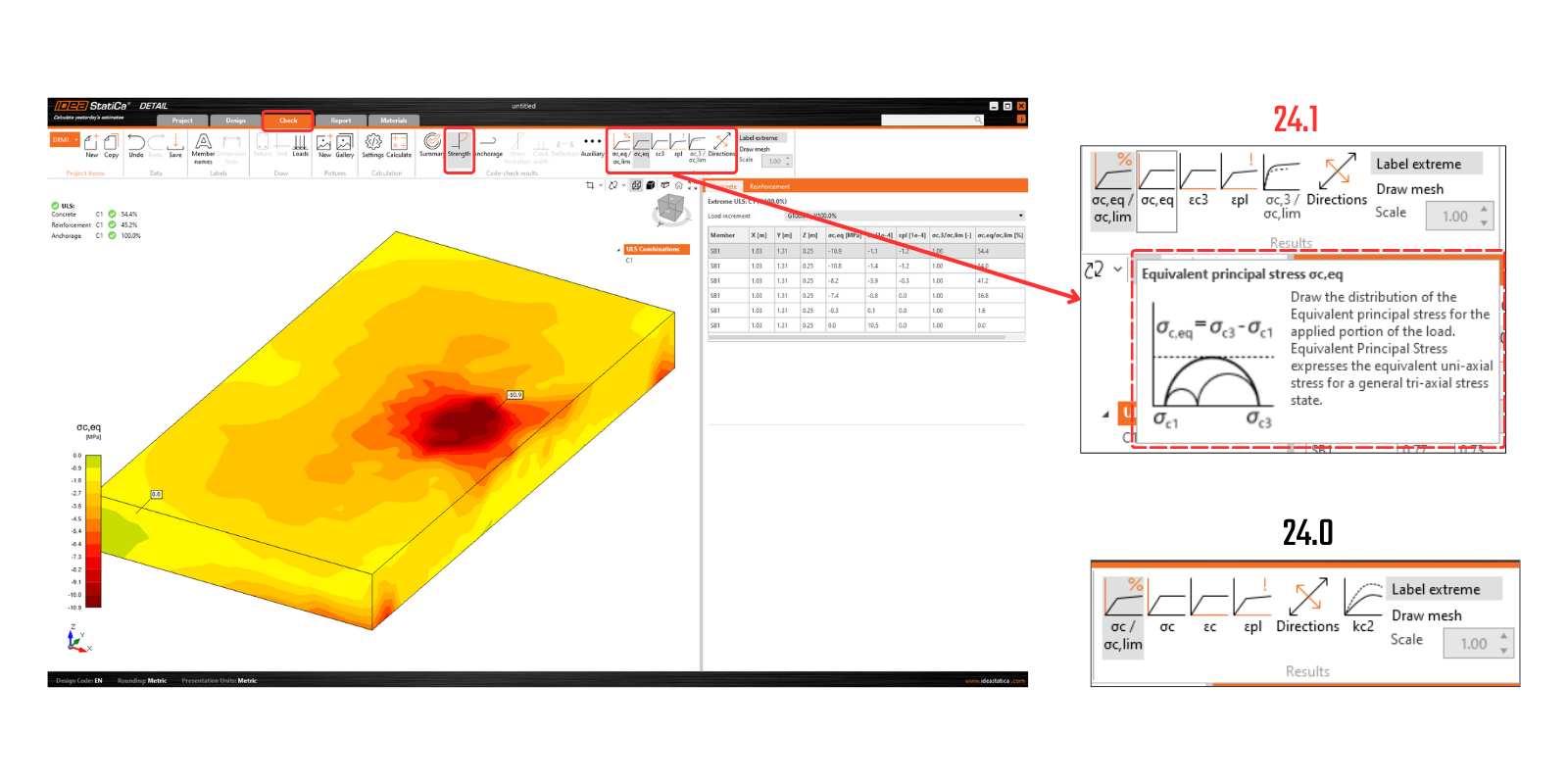

Verificación de tensiones
Para una mejor comprensión de los resultados y la teoría implementada en el Detail 3D, la iconografía ha sido significativamente mejorada. En la sección "Resistencia", bajo la evaluación de tensiones del hormigón, encontrará nuevos iconos y, lo más importante, información emergente que explica la teoría básica. Estas informaciones emergentes corresponden al fundamento teórico.
Publicado en IDEA StatiCa versión 24.0.2
