Descripción general de los resultados de ELS en la aplicación Detail

Este artículo también está disponible en
ENDEESFRITPTNLHURO
Traducido por IA del inglés

Este artículo se dedica a presentar los resultados en la aplicación Detail, centrándose en el Estado Límite de Servicio.

En el cálculo de los resultados de ELS, solo se tiene en cuenta el comportamiento elástico del hormigón. En otras palabras, se considera un diagrama tensión-deformación lineal infinito para el hormigón. Puede mostrar los efectos a largo plazo o a corto plazo para las verificaciones de ELS. ¿Cuál es la diferencia entre estos dos efectos? Lea el artículo a continuación (párrafo Hormigón ELS) para obtener más información.

  • Modelos de material (EN)

Tensión

Hay dos opciones para mostrar los resultados del hormigón y la armadura:

  • la relación entre la tensión y la tensión límite
  • la tensión en sí misma

Las tensiones se calculan para las combinaciones de carga Característica y Cuasi-permanente.

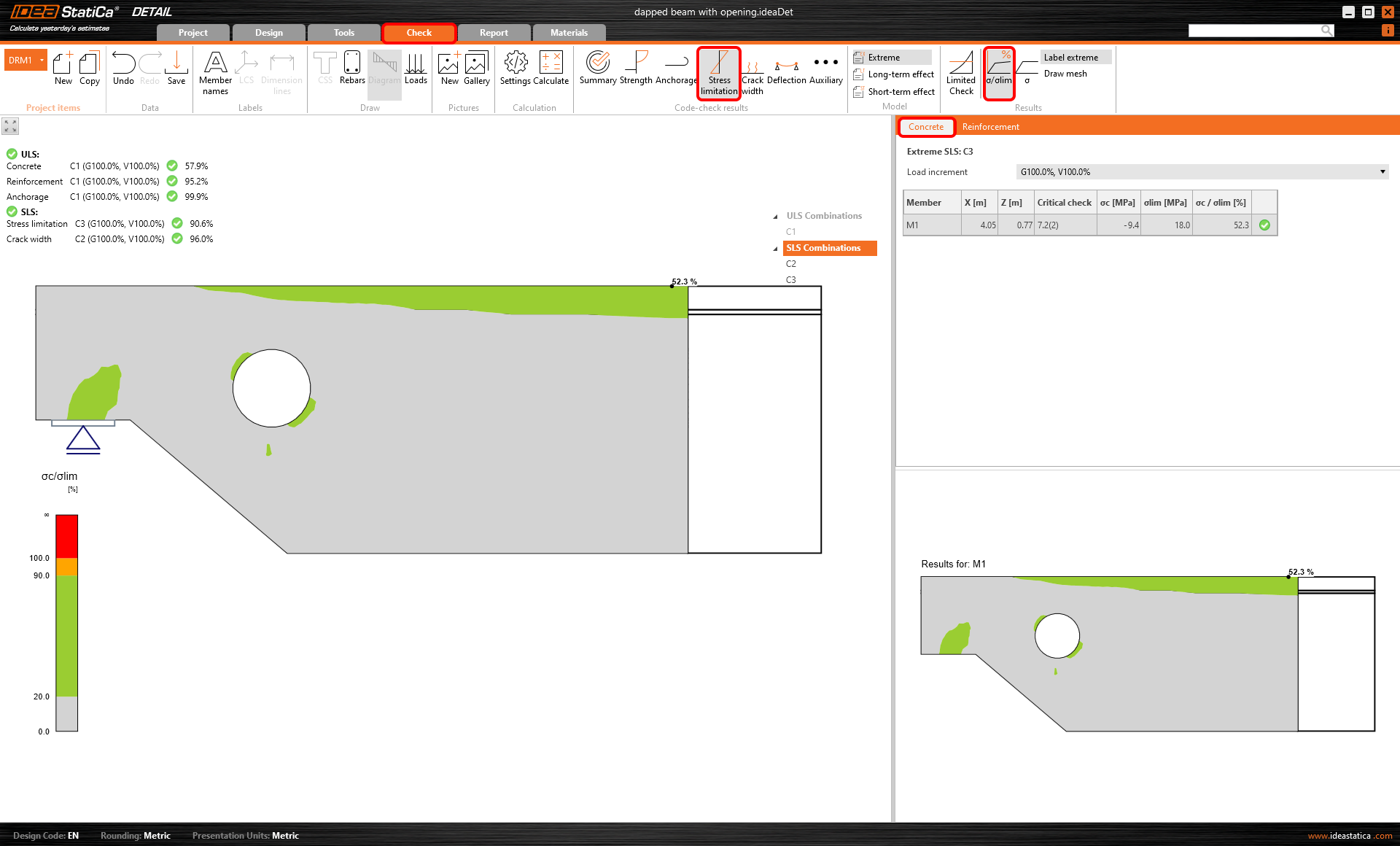

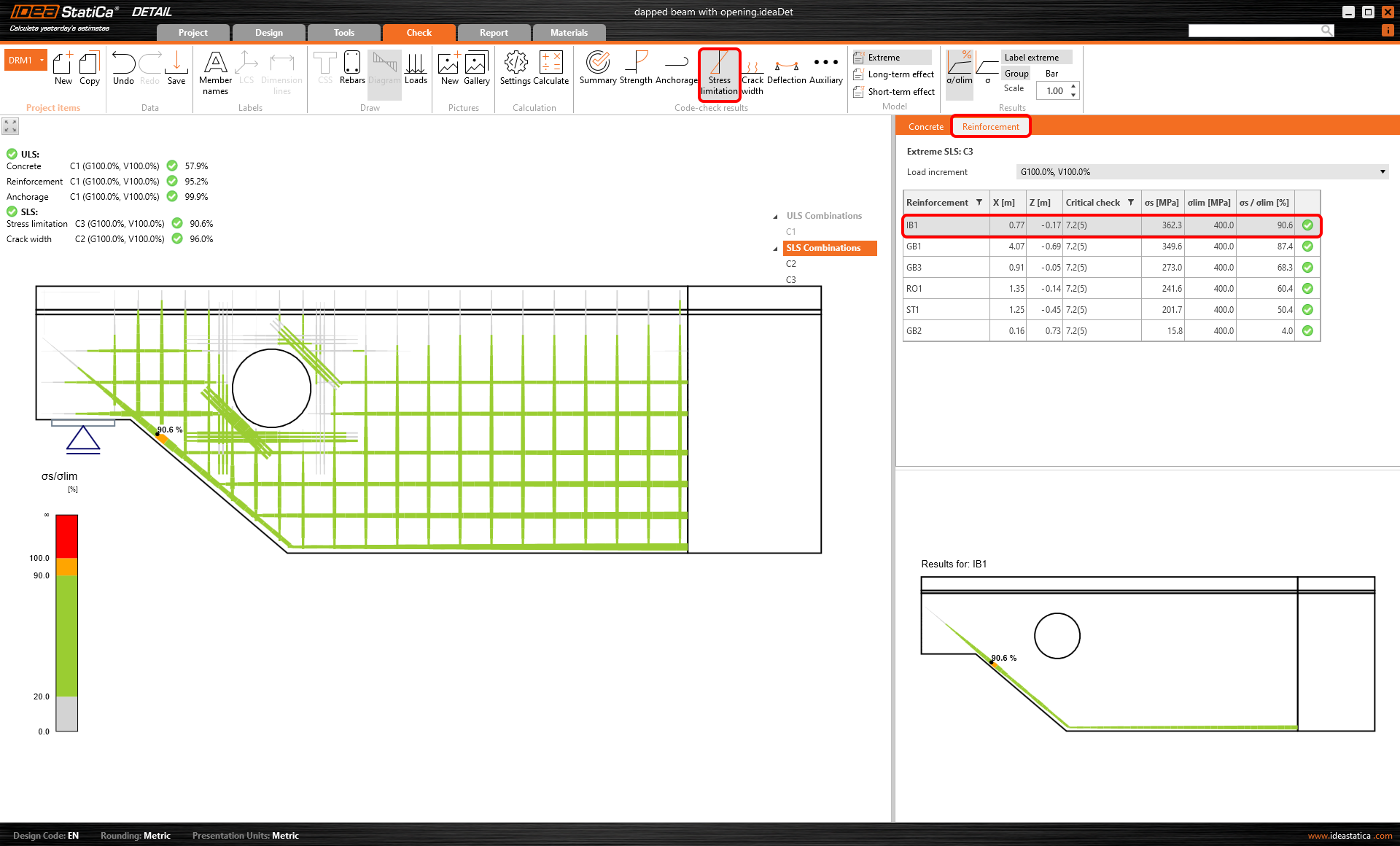

Relación entre la tensión y la tensión límite

Los resultados son claros a primera vista: el color verde significa que la utilización es de hasta el 90%, el naranja es del 90-100% de utilización, y el rojo es superior al 100%.

Lea cómo se determina el valor límite en el siguiente artículo.

  • Análisis del estado límite de servicio

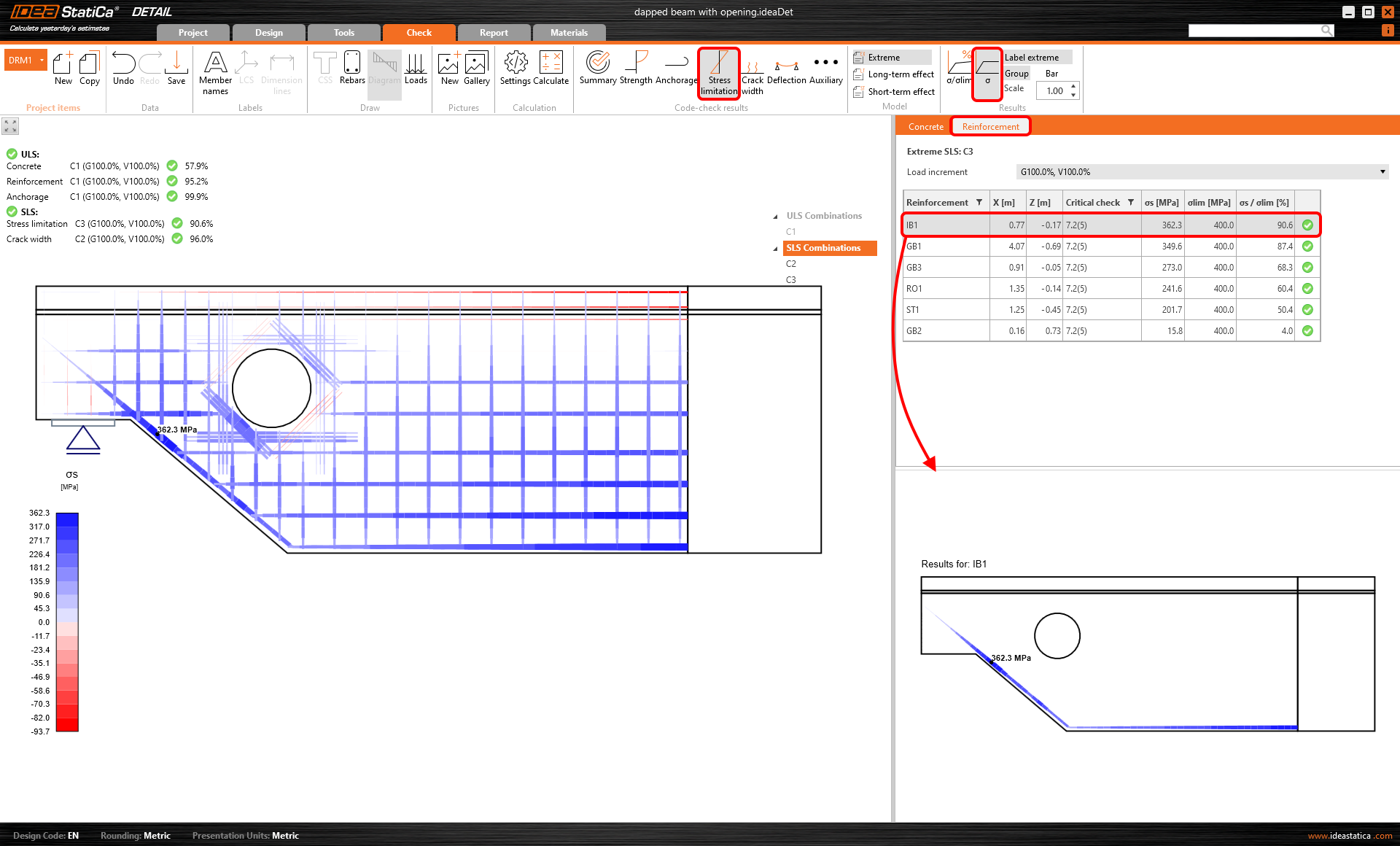

Tensión

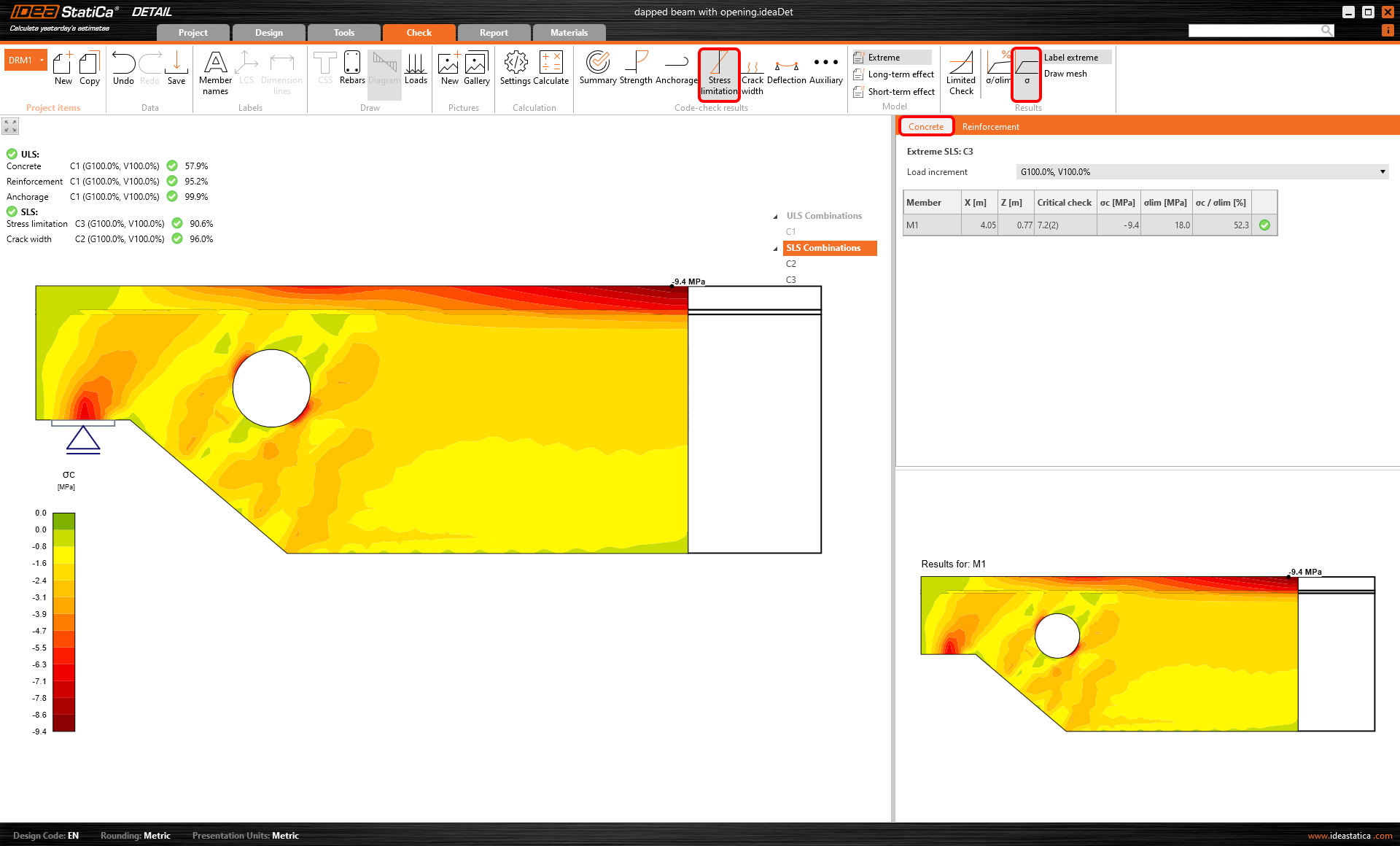

El método de visualización es similar a los resultados de ELU (en este caso, la tensión proviene del cálculo con el comportamiento elástico del hormigón). Puede mostrar la distribución de la tensión del hormigón σc para una porción aplicada de la carga. También conocida como tensiones principales σ2.

Fisura

En esta sección, aprenderá sobre las cuatro opciones para mostrar los resultados de las verificaciones de fisuras. Lea los artículos adicionales para conocer el cálculo.

  • Hipótesis y limitaciones principales del CSFM
  • Verificación de elementos estructurales en IDEA StatiCa Detail

Las fisuras se calculan únicamente para las combinaciones de carga Cuasi-permanente.

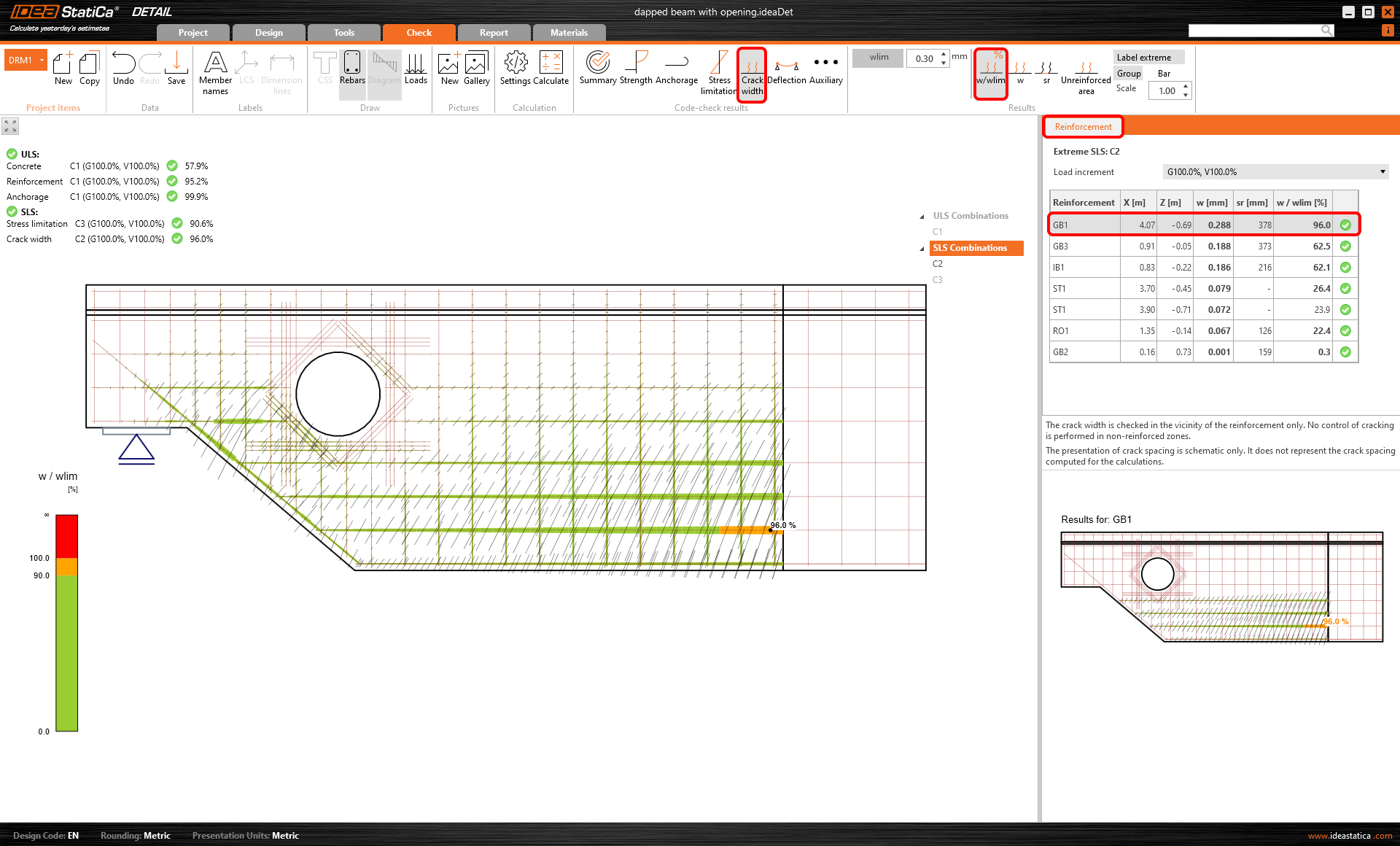

Relación entre la anchura de fisura y la anchura límite de fisura

El valor límite wlim puede establecerse en la barra superior. El valor wlim = 0,3 mm se establece por defecto según el Eurocódigo. Los resultados se diferencian nuevamente por color (verde/naranja/rojo) para que la verificación sea evidente a primera vista.

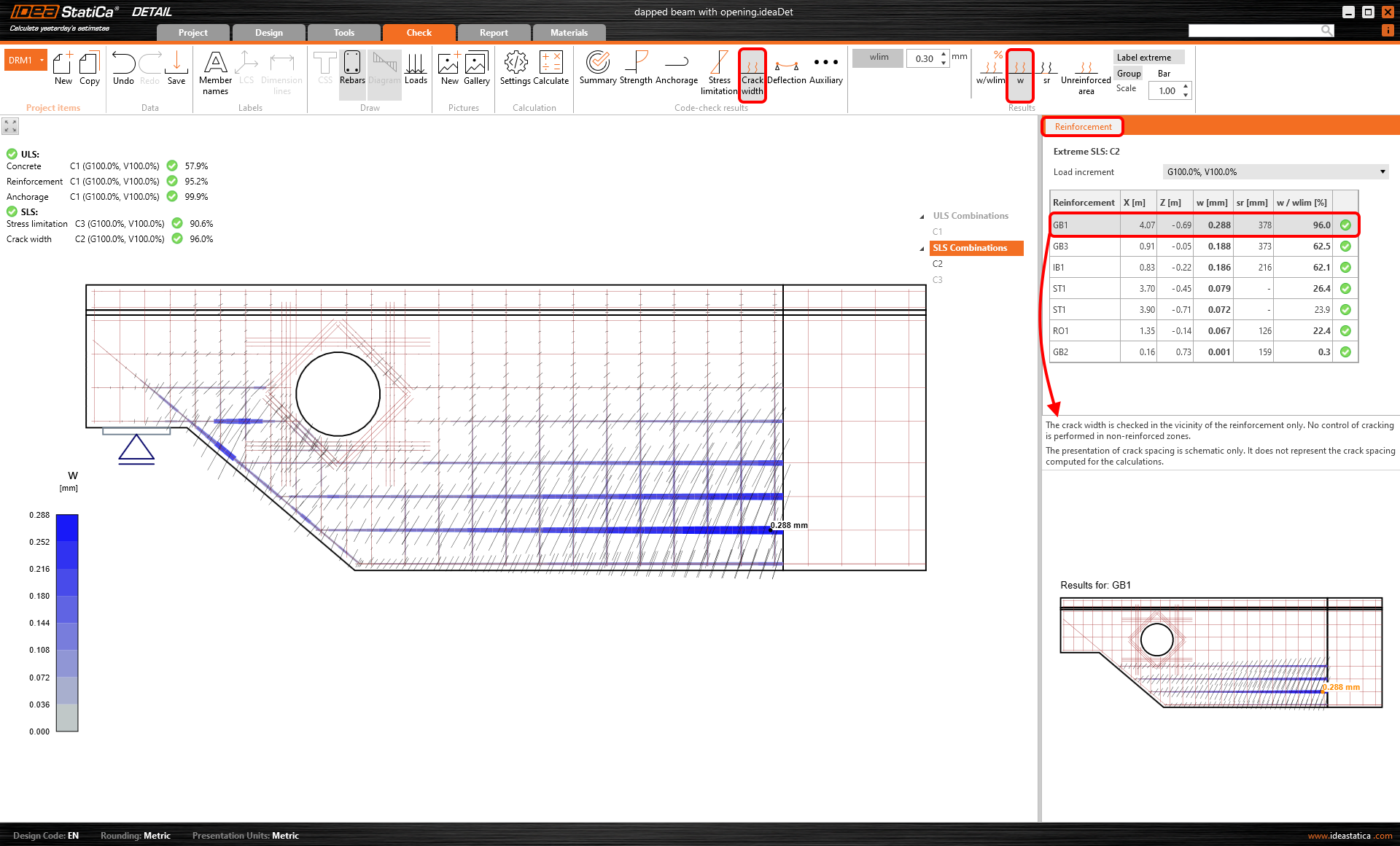

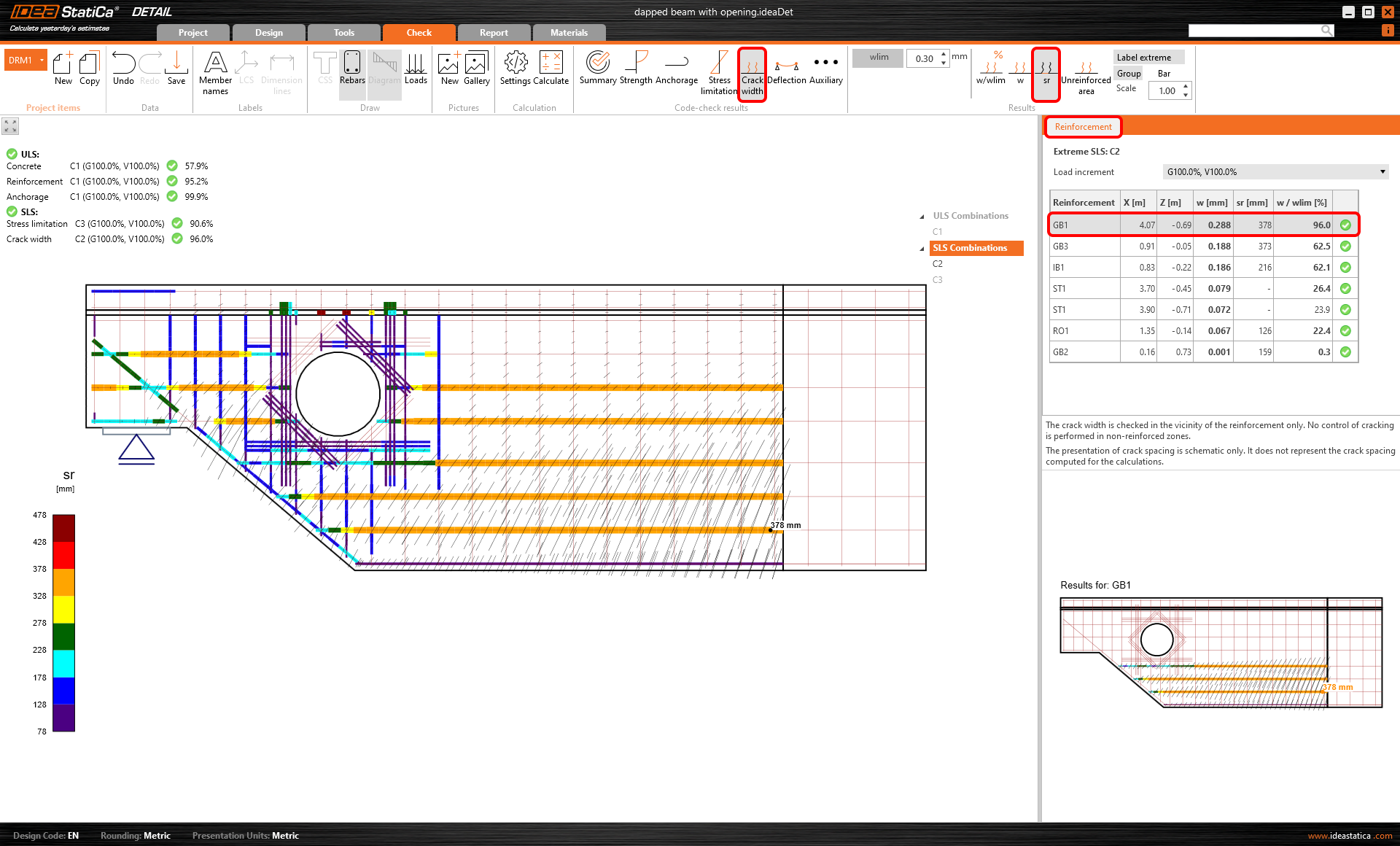

Anchura de fisura

Esta funcionalidad se utiliza para mostrar la anchura de fisura de cada elemento individual de la armadura.

La distancia entre fisuras estabilizadas

Consulte los enlaces al inicio de la sección. El artículo explica el método de cálculo de la distancia entre fisuras estabilizadas.

La presentación del espaciado de fisuras es solo esquemática. No representa el espaciado de fisuras calculado para el cálculo.

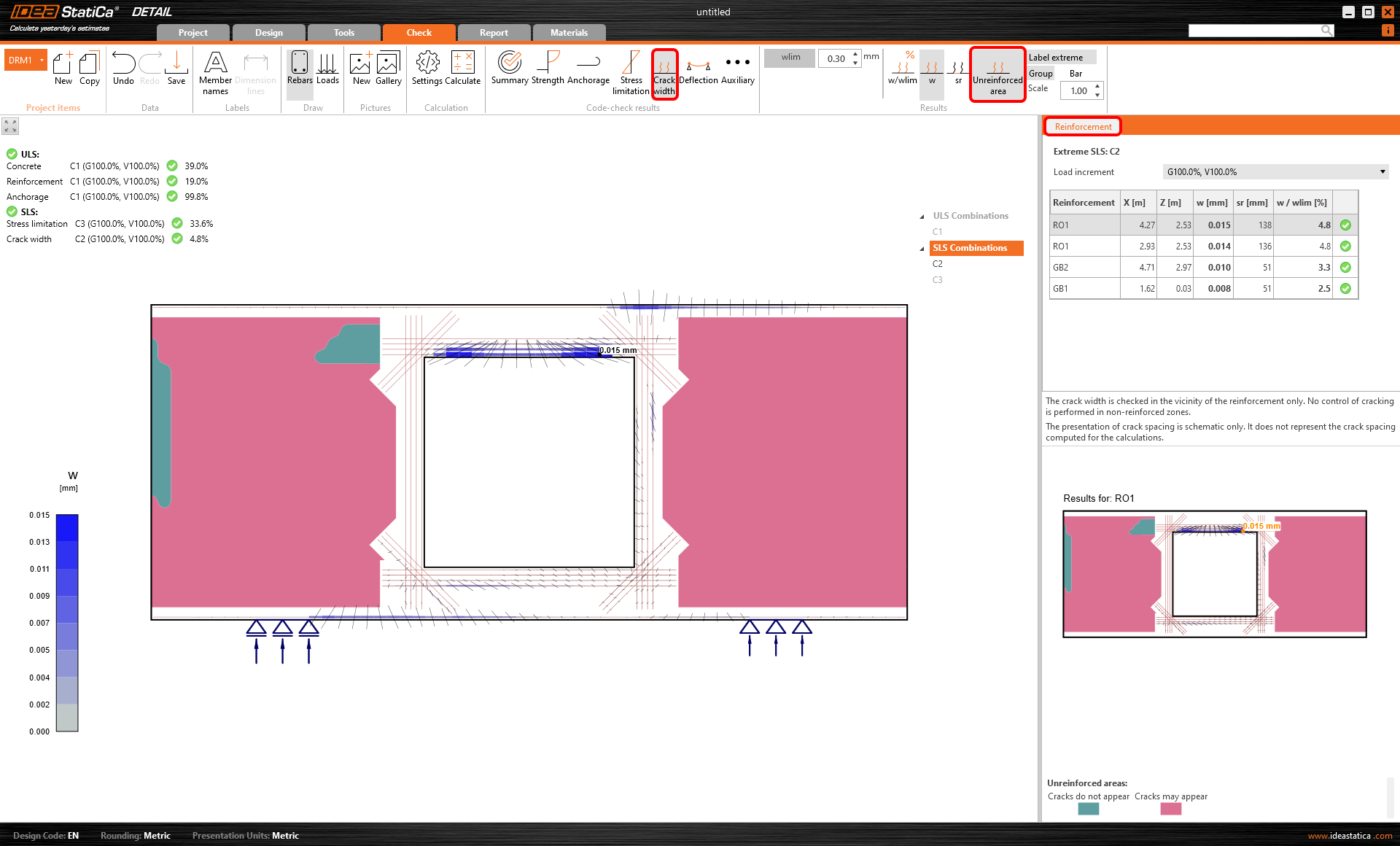

Zona sin armadura

La anchura de fisura se verifica únicamente en las proximidades de la armadura. El control de la fisuración no se realiza en zonas sin armadura.

Este resultado simplemente muestra las zonas sin armadura donde probablemente aparecerán fisuras. Se recomienda diseñar alguna armadura en esas zonas.

Flecha

Consulte las opciones a continuación:

  • uz,st - Flecha inmediata causada por la carga total - calculada con rigideces a corto plazo Ec.
  • uz,lt - Flecha a largo plazo causada por cargas a largo plazo (tipo de carga permanente y de pretensado) - calculada con rigideces a largo plazo Ec,eff. En otras palabras, se incluyen los coeficientes de fluencia.
  • Δuz - Incremento de flecha causado por cargas a corto plazo (tipo de carga variable) - calculado con rigideces a corto plazo Ec.
  • uz,tot = uz,lt + Δuz

Las flechas se calculan únicamente para las combinaciones de carga Característica.

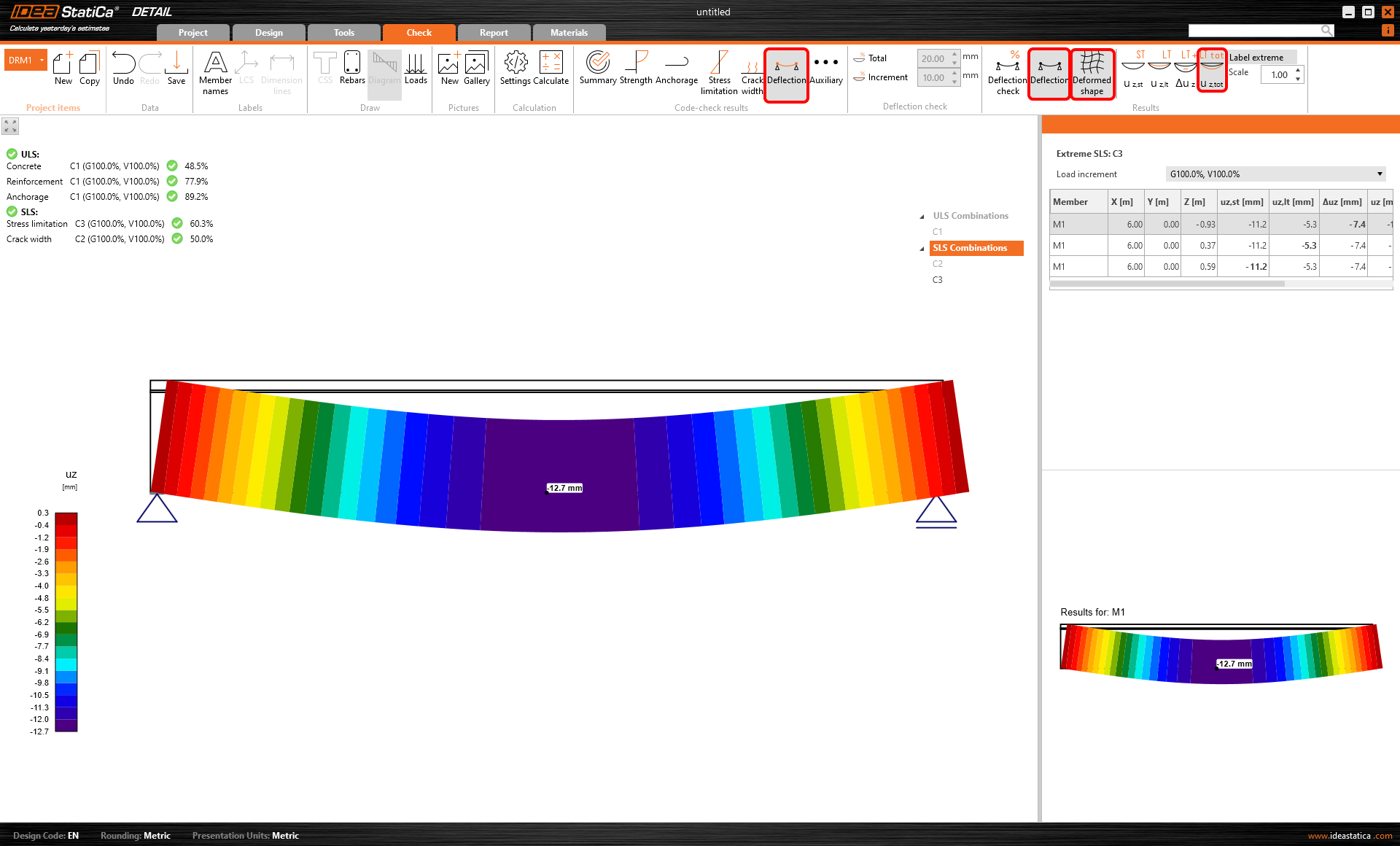

Además de los valores de la tabla en la sección de Datos, puede mostrar la forma deformada. También puede modificar la escala de la deformación.

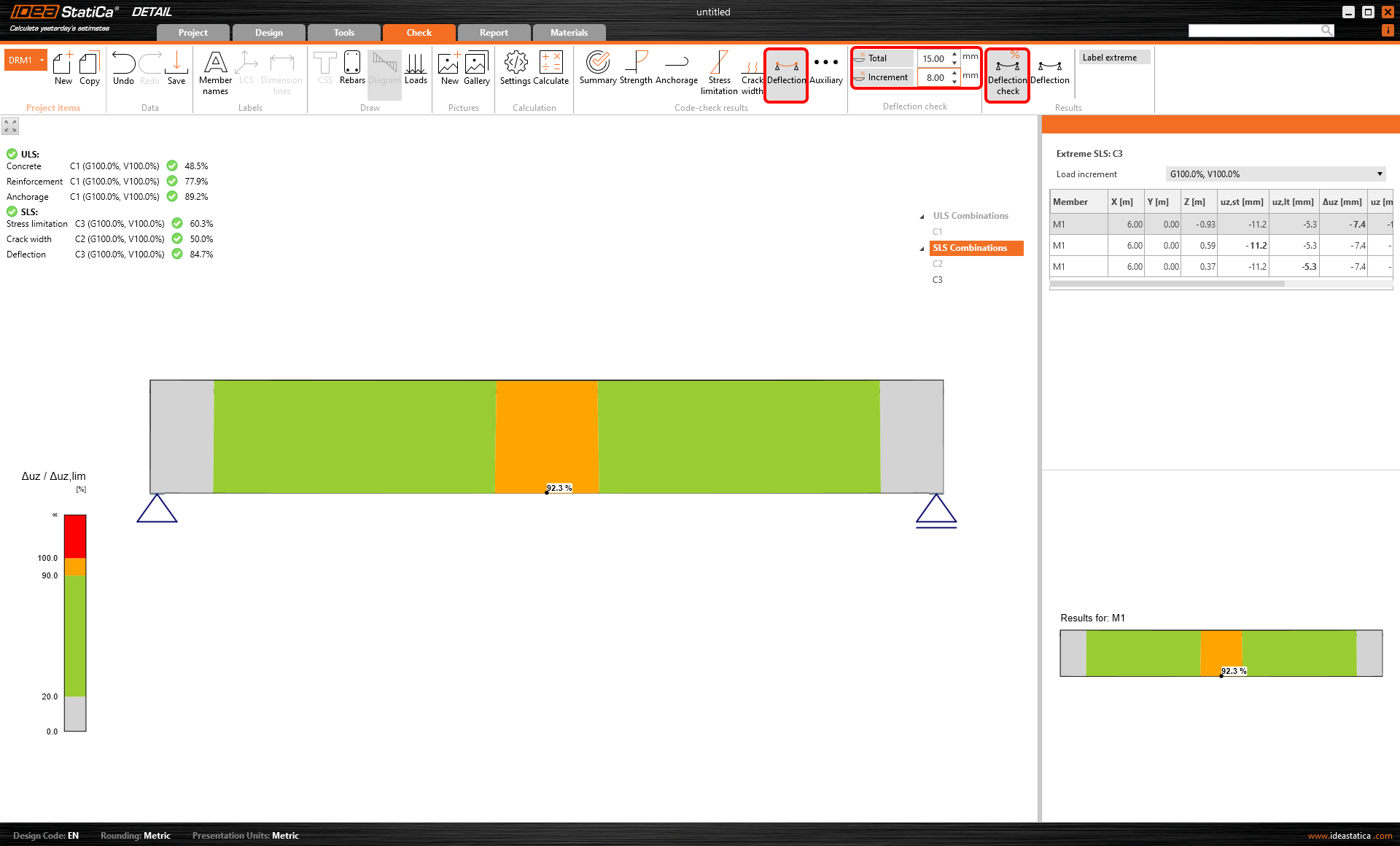

Finalmente, además de mostrar las deformaciones, también es posible realizar una verificación de flecha. Puede elegir entre dos verificaciones: Incremento y Total.

  • Δuz / Δuz,lim -  Incremento
  • uz,tot / Δuz,lim - Total

Δuz,lim, y Δuz,lim pueden establecerse manualmente en la barra de verificación de flecha en la barra superior.

La verificación de flecha no está permitida para extremos recortados.

Ejemplo práctico

Para un ejemplo práctico de visualización de resultados, continúe con el vídeo del seminario web transmitido anteriormente. Debido al hecho de que tenemos dos modelos idénticos que varían en el método de uso, podemos verificar y comparar los resultados de ambos.
