Puede generar un informe más detallado con la siguiente información:

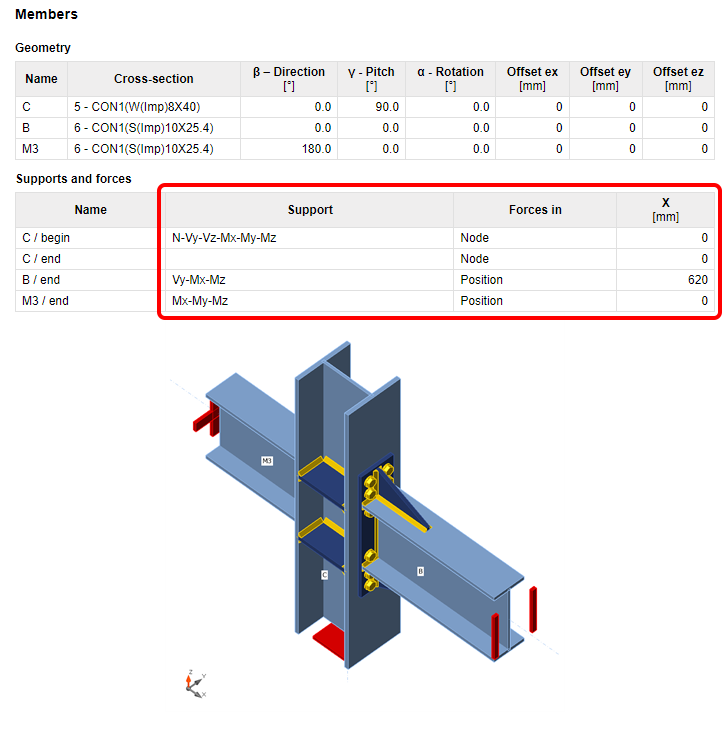

Apoyos y fuerzas
El tipo de modelo elegido (los apoyos aplicados, respectivamente) se presenta en la tabla y en la figura a continuación. Por ejemplo, el extremo apoyado del elemento portante tendrá las seis reacciones listadas, mientras que el extremo libre no tendrá ninguna. Para el tipo de modelo N-Vy-Vz, se presentarán las fuerzas complementarias, es decir, Mx-My-Mz. El informe de cálculo también incluye las condiciones de contorno.
La tabla también presenta la posición de las fuerzas aplicadas.
Alineación añadida a las excentricidades
El tipo de alineación elegido se tiene ahora en cuenta al mostrar la tabla de desplazamientos de los elementos. La tabla de geometría del informe calcula el desplazamiento total en coordenadas globales.

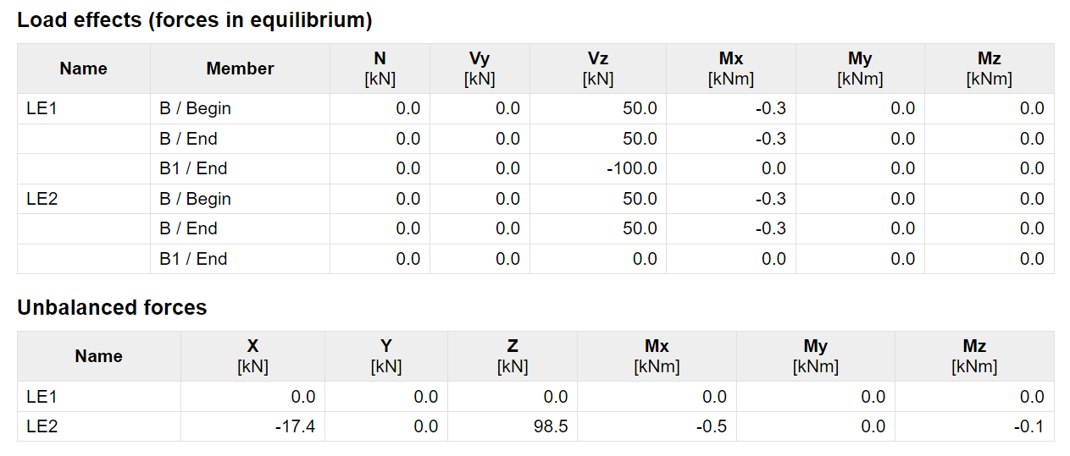

Efectos de carga
La parte cargada de los elementos (Inicio/Fin), así como la tabla de fuerzas no equilibradas, se ha añadido a la tabla de efectos de carga aplicados.

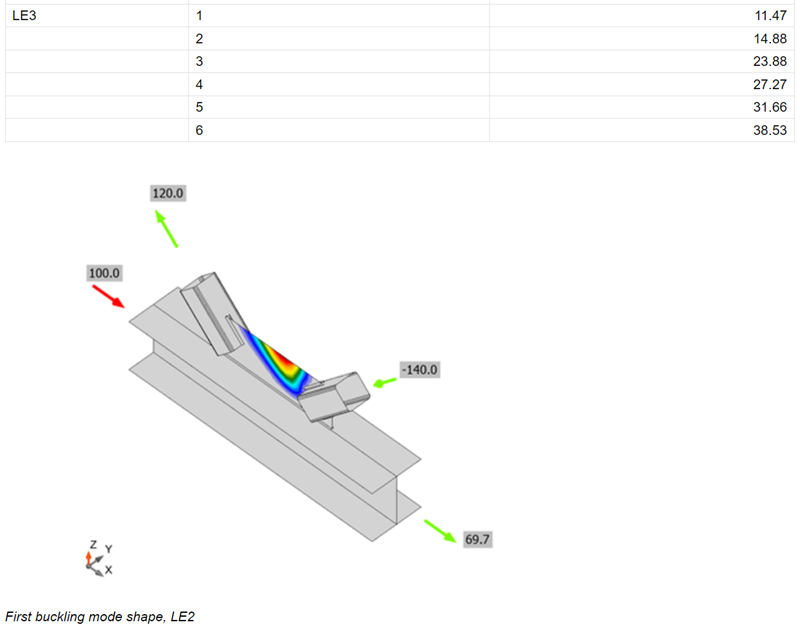

Forma de pandeo
Se ha añadido al informe una figura con la forma de pandeo más probable (factor más bajo) para cuando se realiza el análisis de pandeo.

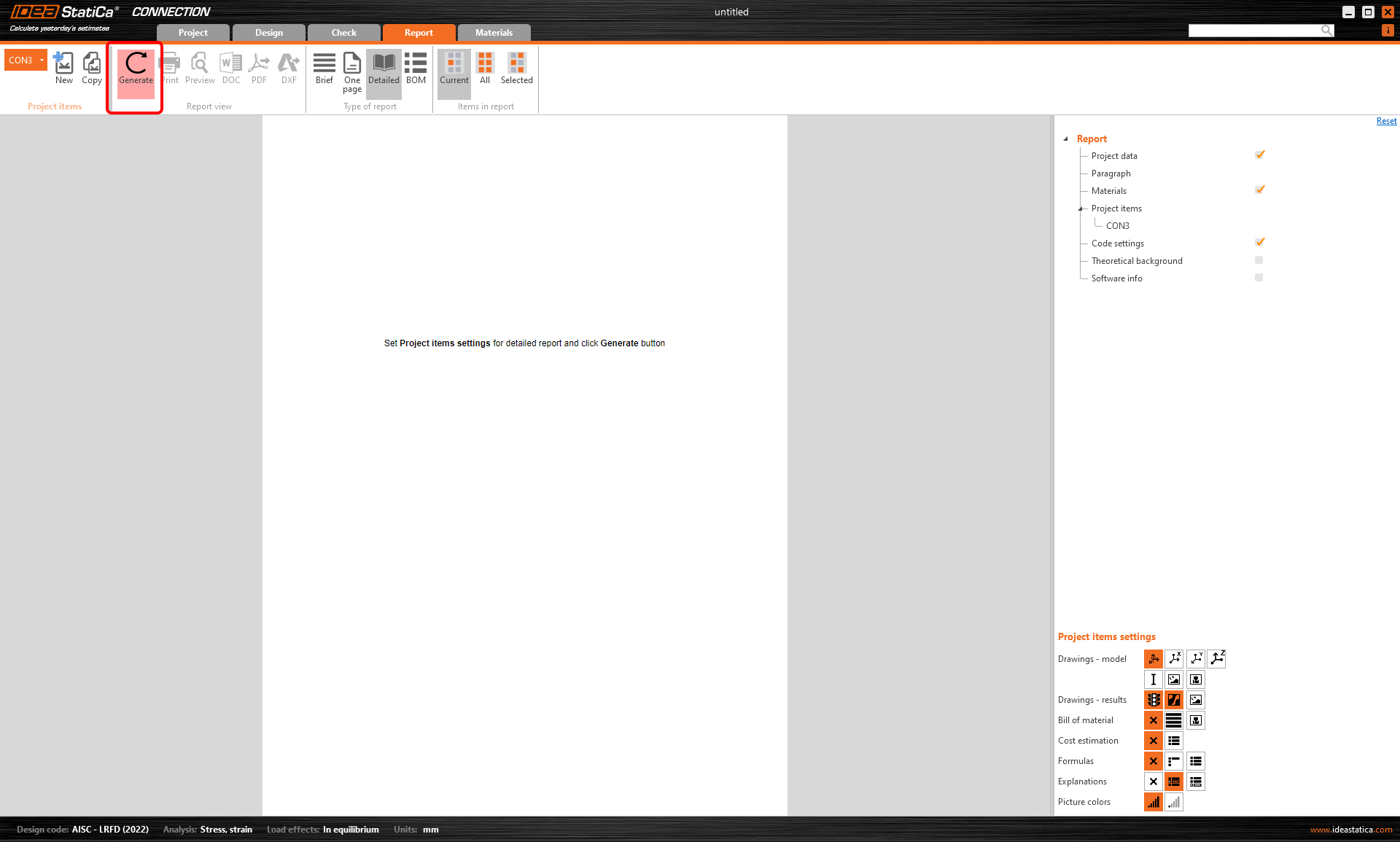

Informe no generado automáticamente
La generación del informe puede llevar algún tiempo y no siempre es necesaria. A partir de ahora, el informe se genera manualmente pulsando el botón Generar.
Actualmente, esta funcionalidad funciona correctamente solo la primera vez que se abre la pestaña Informe. La siguiente vez, el informe se regenera automáticamente. Esto puede ser parte del desarrollo futuro.
Disponible en las ediciones Expert y Enhanced de IDEA StatiCa Steel.
