- Cómo modelar una cartela
- La influencia de la cartela en el modelo de Connection
- Cómo cargar correctamente el modelo utilizando resultados de MEF
- Cómo garantizar la resistencia a momento y la estabilidad
WebinarSteelConnection designConnectionModelingMoment Connection
Connection Wednesdays - Unión a momento con cartelas
Este webinar también está disponible en
Transmitido el
18 de marzo de 2026 / 10:00
(en tu hora local, formato 24 horas)
Las cartelas se utilizan ampliamente en uniones de acero a momento para aumentar la resistencia a flexión y la rigidez en las uniones viga-pilar. Su diseño afecta directamente a la distribución de fuerzas, la estabilidad y las exigencias de soldadura. Este seminario web examina el comportamiento estructural de las uniones con cartelas en la práctica.
En el webinar aprenderás sobre

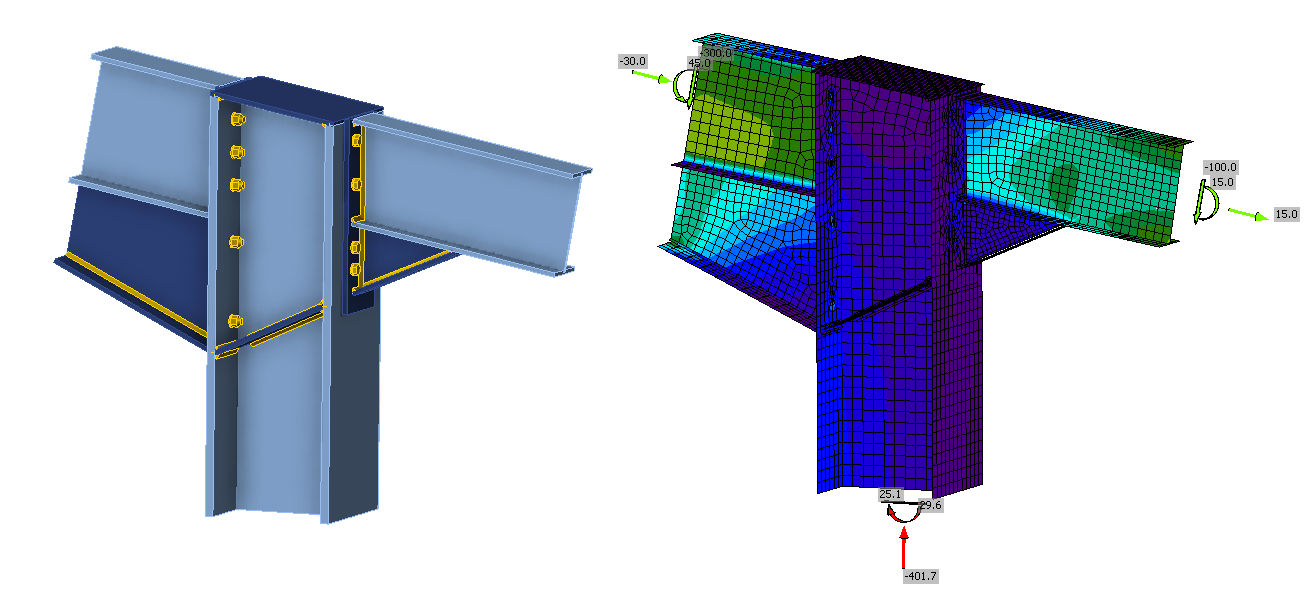

Las uniones con cartelas aumentan la rigidez rotacional y la capacidad a momento al ampliar el brazo de palanca y modificar el recorrido de las fuerzas internas en la unión. Su comportamiento depende en gran medida de la forma de la cartela, la rigidez del ala y el detallado general. En IDEA StatiCa, es posible modelar y verificar prácticamente cualquier geometría de cartela sin simplificar la forma, de modo que tanto las configuraciones habituales como las no estándar pueden verificarse en función de su comportamiento real.

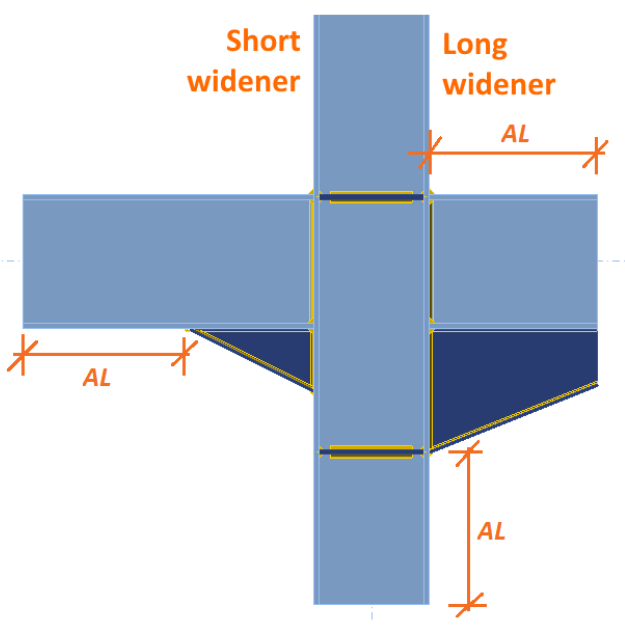

Analizaremos cómo modelar uniones con cartelas de forma eficiente. En algunos casos, debe incluirse la longitud total de la cartela para capturar correctamente la transferencia de fuerzas y los efectos de estabilidad. En otras situaciones, modelar únicamente un segmento representativo es suficiente y más práctico. Comprender cuándo es apropiado un modelo simplificado y cuáles son sus límites ayuda a obtener resultados más precisos.
Pandeo local y rigidez rotacional
Más allá de la resistencia, debe verificarse la estabilidad de la cartela. La parte comprimida de la cartela puede ser sensible al pandeo local del alma o del ala, lo que puede condicionar el diseño. En IDEA StatiCa, estos efectos pueden evaluarse directamente, incluidas las verificaciones de pandeo, de modo que la unión se verifica no solo frente a la resistencia sino también frente a la estabilidad bajo las cargas aplicadas.

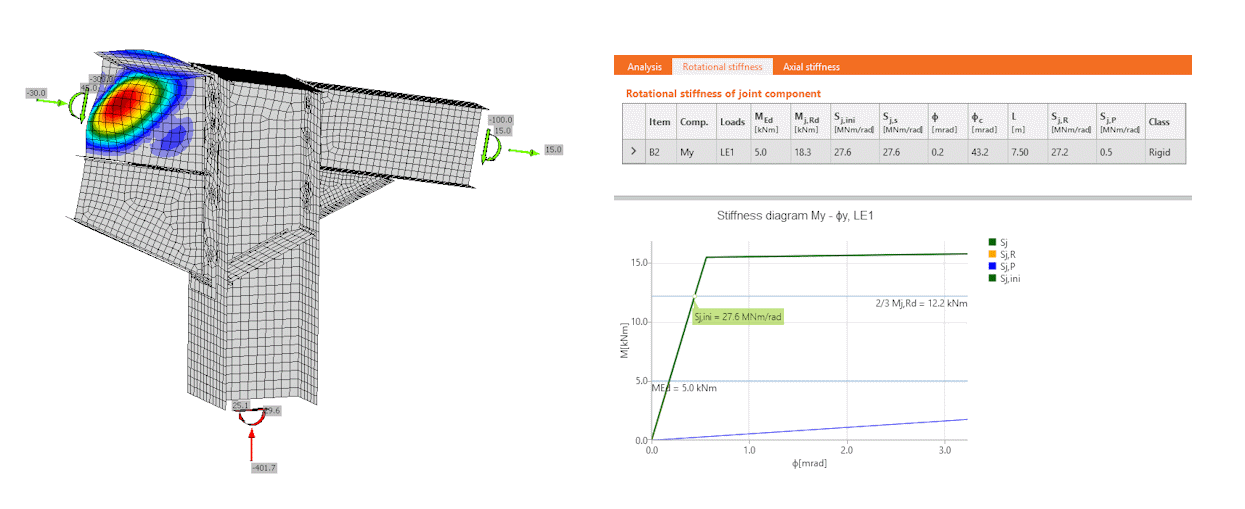

En pórticos a momento, es esencial verificar que la unión proporciona rigidez rotacional suficiente para satisfacer las hipótesis del modelo de análisis global. La rigidez de una junta con cartela depende de la geometría de la viga, el pilar y la cartela, así como del detallado. En IDEA StatiCa, la rigidez rotacional puede evaluarse directamente, lo que permite a los ingenieros confirmar la clasificación de la junta y garantizar la compatibilidad con las hipótesis del análisis estructural.
¿Desea ver más seminarios web sobre acero?
Aprenda más sobre el diseño de uniones de acero y elementos estructurales con IDEA StatiCa:
