Acerca del proyecto
El proyecto implicó el diseño y la verificación de un detalle estructural de hormigón armado que forma parte de un sistema de infraestructura de mayor envergadura.
El viaducto (construido entre 1974 y 1977) está compuesto por vigas cajón pretensadas (con vanos de entre 26,5 y 38 metros) con macizas vigas transversales pretensadas que salvan los pilares. Estos pilares serán sustituidos por secciones durante la construcción. Para ello, el viaducto se eleva mediante un sistema de apuntalamiento temporal (macizas vigas de acero soldadas sobre torres de andamiaje) y gatos hidráulicos. Los pilares existentes se descargan y desmontan, tras lo cual se construyen nuevos pilares de mayor altura para poder rebajar el terreno.

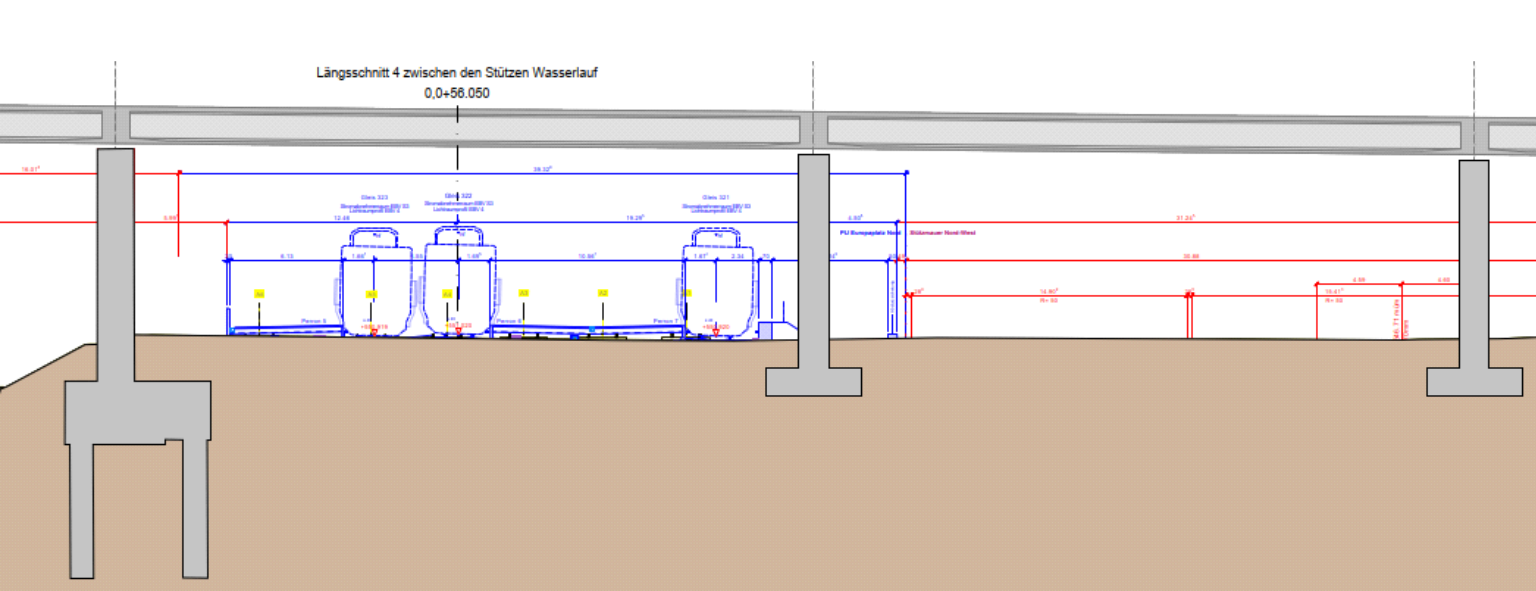

Disposición original

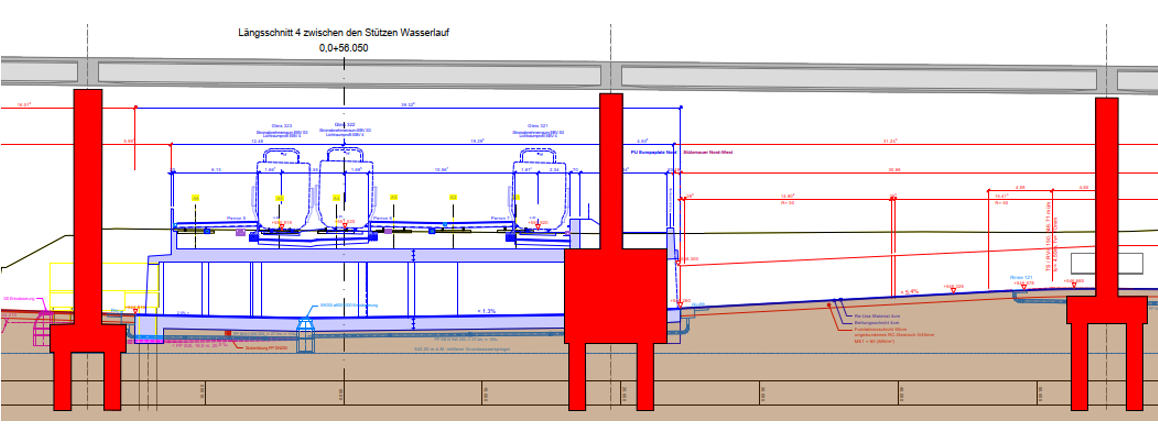

Nueva disposición

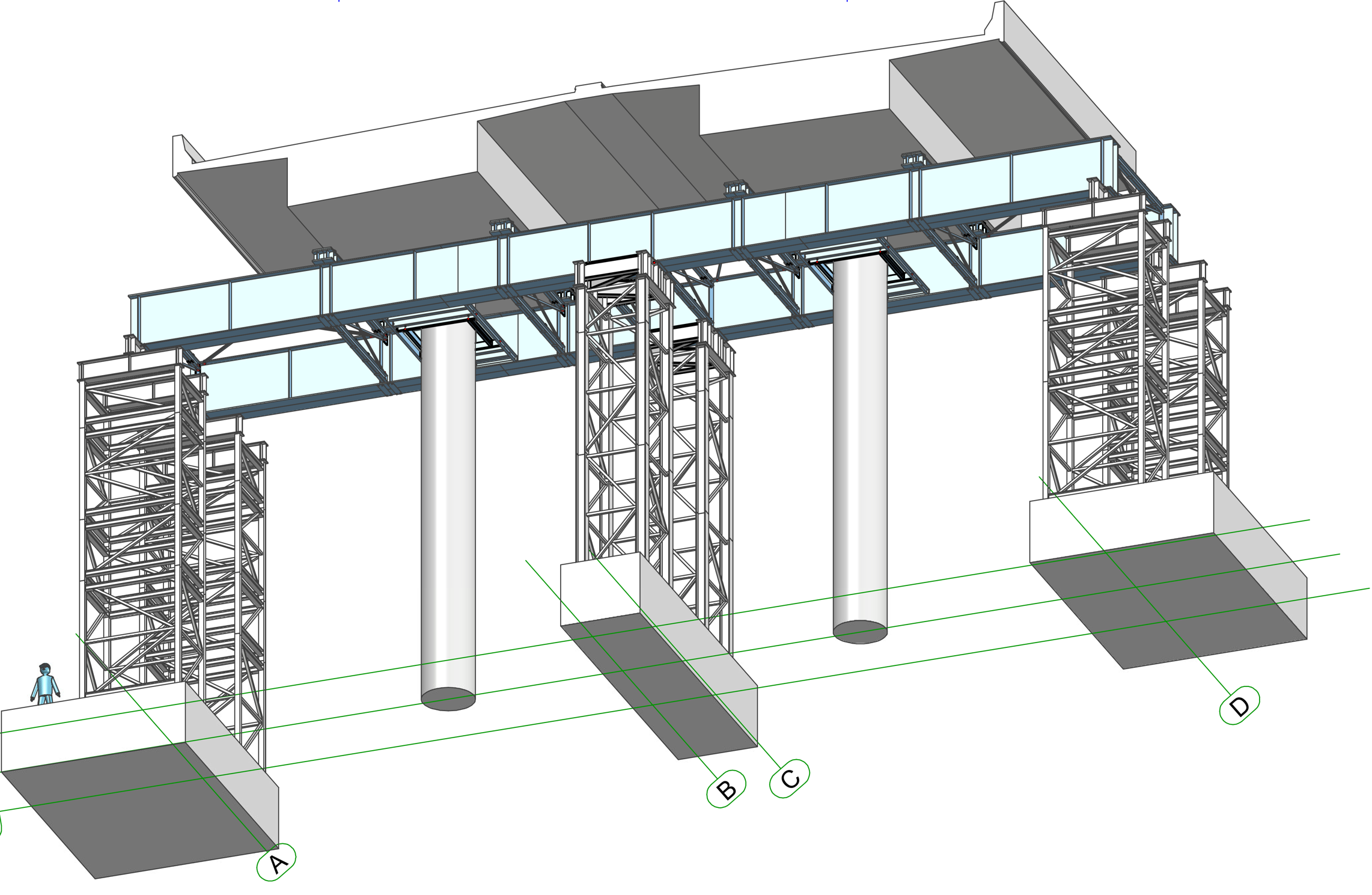

Vista isométrica y sección transversal del apuntalamiento temporal (extracto del plano: Frutiger AG)
La estructura estaba sometida a fuerzas concentradas significativas, lo que generaba distribuciones de tensiones complejas en el volumen de hormigón. Los elementos de hormigón se diseñaron de acuerdo con el Eurocódigo 2, prestando especial atención a:
- Zonas de introducción local de fuerzas
- Anclaje y transferencia de cargas entre componentes estructurales
- Disposición de la armadura en regiones perturbadas (regiones D)
Debido a la geometría y a las condiciones de carga, el comportamiento estructural no podía describirse mediante la teoría simple de vigas. En su lugar, se requería una comprensión del flujo de fuerzas basada en modelos de biela y tirante para garantizar que tanto los campos de compresión del hormigón como los tirantes de tracción de la armadura estuvieran adecuadamente dimensionados.

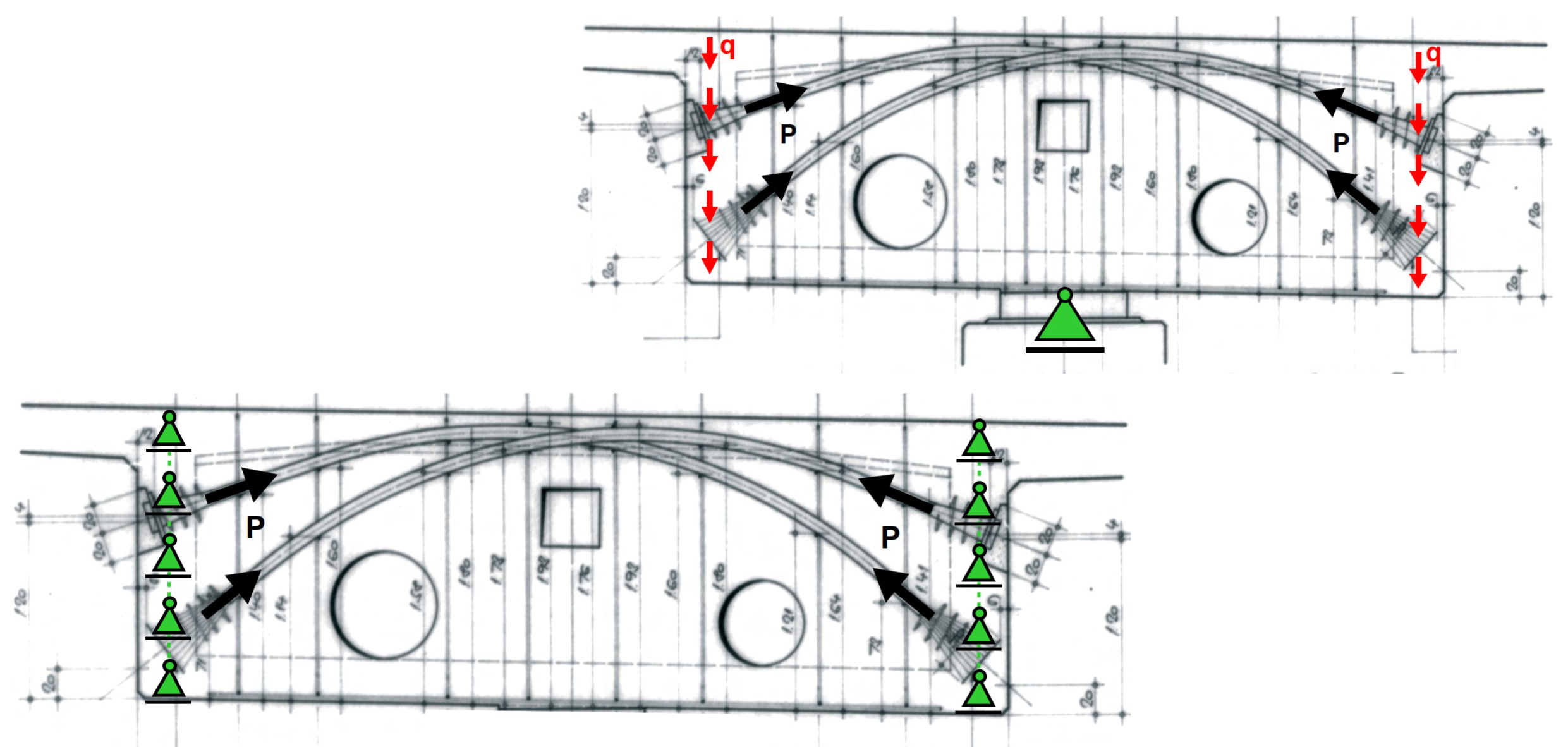

Sección transversal de la viga del puente que muestra una comparación de la distribución de fuerzas en la estructura existente (arriba) y durante la construcción (abajo)
Una ventaja clave de IDEA StatiCa fue la capacidad de modelar explícitamente cada elemento de armadura individual y analizar directamente sus tensiones.
Victor Zahn
Ingeniero de Proyectos – Emch+Berger AG Bern
Suiza
Retos de ingeniería
Uno de los principales retos del proyecto fue la verificación de estados de tensión complejos en el hormigón armado, especialmente en regiones donde:
- Las fuerzas se introducían en áreas relativamente pequeñas
- Múltiples caminos de carga interactúan dentro de un volumen limitado de hormigón
- La congestión de armadura planteaba posibles problemas de constructibilidad
Los enfoques de diseño tradicionales basados en modelos simplificados de biela y tirante proporcionaban una comprensión conceptual inicial, pero carecían de la precisión necesaria para la verificación final. El desarrollo manual de modelos refinados de biela y tirante habría resultado extremadamente laborioso y propenso a hipótesis conservadoras, lo que podría haber conducido a disposiciones de armadura ineficientes.
Otro aspecto crítico era la necesidad de demostrar claramente el cumplimiento de los requisitos del Eurocódigo. Dada la importancia de la estructura, el diseño debía ser transparente, trazable y fácil de revisar por todos los interesados en el proyecto.
Soluciones y resultados
Para superar estos retos, EMCH+BERGER AG Bern implementó IDEA StatiCa Concrete, utilizando el CSFM (Método del Campo de Tensiones Compatible) para analizar el comportamiento real del detalle de hormigón armado.
El enfoque permitió a los ingenieros:

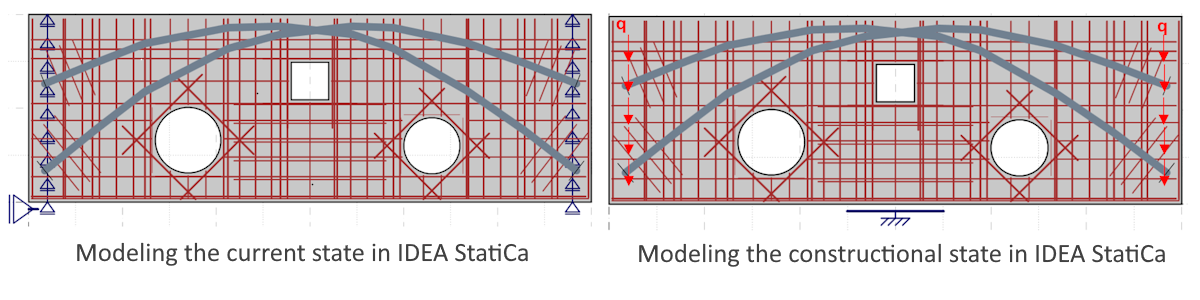

- Modelar la geometría exacta del elemento de hormigón
- Aplicar combinaciones de carga realistas directamente al modelo
- Definir disposiciones de armadura que reflejen las restricciones prácticas de construcción

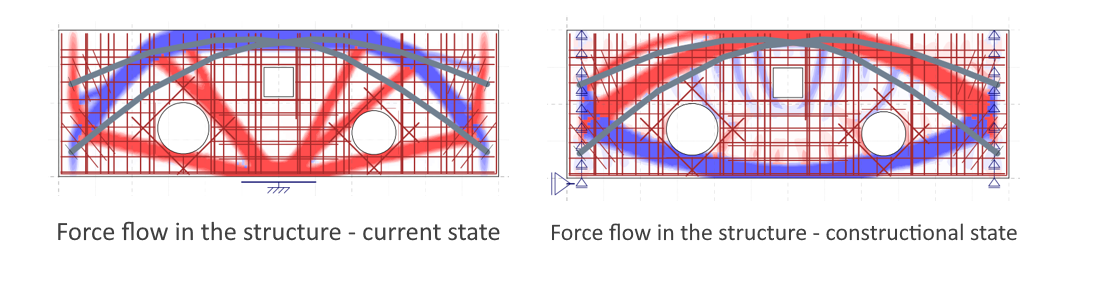

En lugar de basarse en caminos de fuerza idealizados, el análisis por elementos finitos proporcionó una visualización clara de:

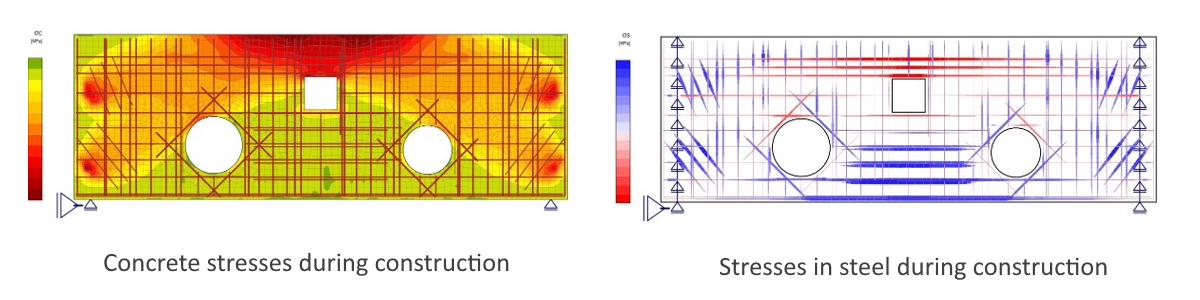

- Trayectorias de tensión principal de compresión en el hormigón
- Utilización de las barras de armadura individuales
- Anchos de fisura y niveles de tensión en los estados límite de servicio y último
Esto permitió refinar iterativamente la disposición de la armadura, logrando un diseño que era a la vez estructuralmente eficiente y constructible. Las regiones críticas pudieron reforzarse con precisión donde era necesario, sin una sobre-armadura innecesaria en otras zonas.
El software también generó resultados claros y completos, incluyendo verificaciones de utilización y representaciones gráficas de tensiones, lo que simplificó considerablemente el proceso de verificación y la comunicación con los revisores.
Conclusión
Mediante el uso de IDEA StatiCa Concrete, EMCH+BERGER AG Bern pudo ir más allá de las hipótesis de diseño simplificadas y basar las decisiones críticas en una representación realista del comportamiento estructural. El método proporcionó confianza en la seguridad y el rendimiento del detalle de hormigón, manteniendo al mismo tiempo un diseño eficiente y económico.
Este proyecto demuestra cómo las herramientas numéricas avanzadas pueden ayudar a los ingenieros a abordar problemas complejos de hormigón armado, especialmente en proyectos de infraestructura donde la precisión, la transparencia y el cumplimiento de las normativas son esenciales.
