Das Midland Metropolitan Hospital (im Jahr 2020 noch im Bau) ist eines der Projekte, an denen NOVUM Structures, ein internationales Spezialunternehmen für innovative architektonische Strukturen, beteiligt ist. Bei diesem Projekt wird ein neues Akutkrankenhaus auf einem 16 Hektar großen Grundstück in gebaut Grove Lane bei Smethwick in der Nähe von Birmingham. Das Krankenhaus wurde von einem Team unter der Leitung von HKS entworfen, zu dem Edward Williams Architects und Sonnemann Toon Architects gehörten.
Flythrough-Video des Midlands Metropolitan Hospital
Fassadenverbindungen
Visualisierung des fertigen Projekts.

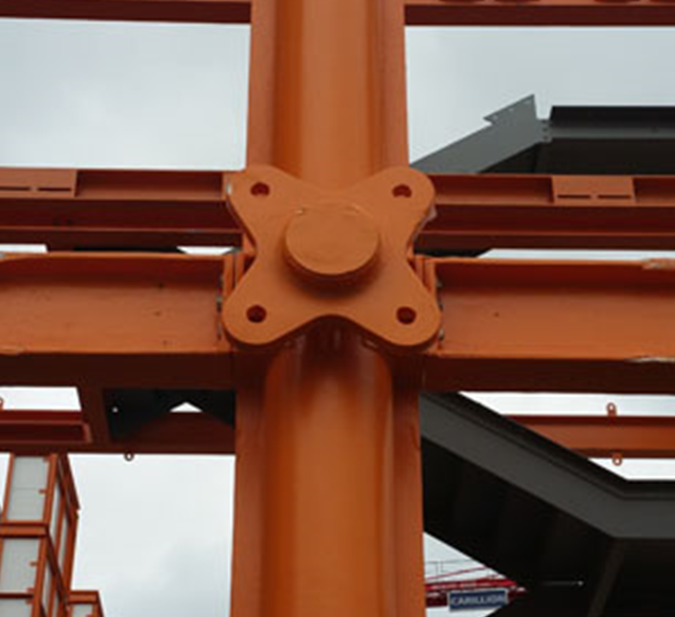

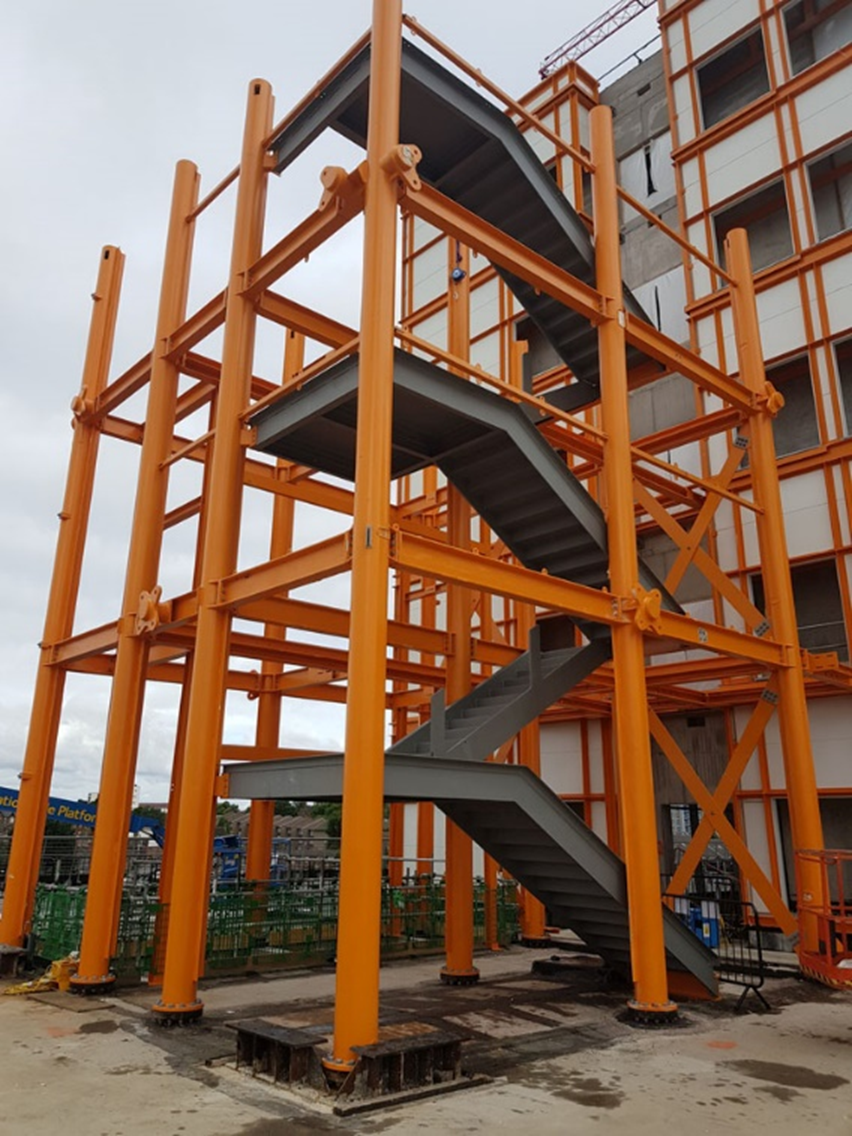

Stahlkonstruktion im Bau.

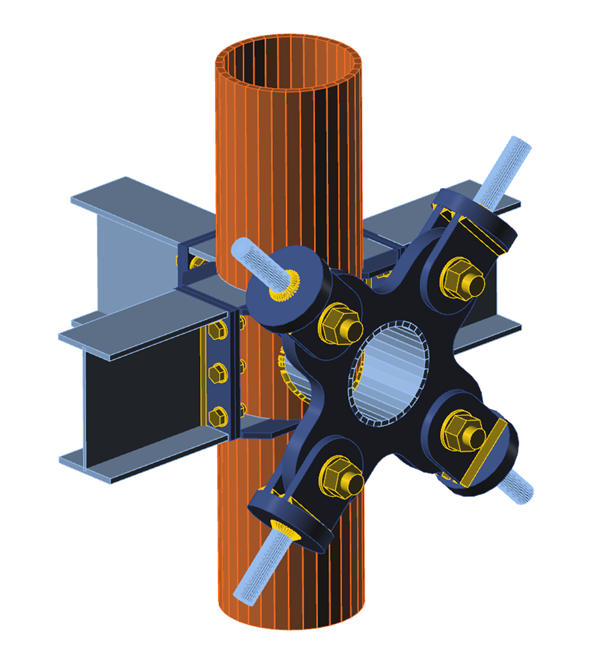

Der Anschluss ist Teil einer innenliegenden Stahlkonstruktion und weist eine ungewöhnliche versetzte Anordnung der architektonisch geforderten Querverbände auf. Die Verstrebungen sind eigentlich MacAlloy-Zugstäbe und wurden als Vollstäbe und Doppelfahnenbleche modelliert, um die Geometrie der MacAlloys-Endgabeln zu simulieren.
Die drei Träger sind über Stutzen mit der Stütze verbunden, während die kreuzförmige Platte, die die Zugstäbe verbindet, mit einem CHS-Profil an die Stütze geschweißt wird.

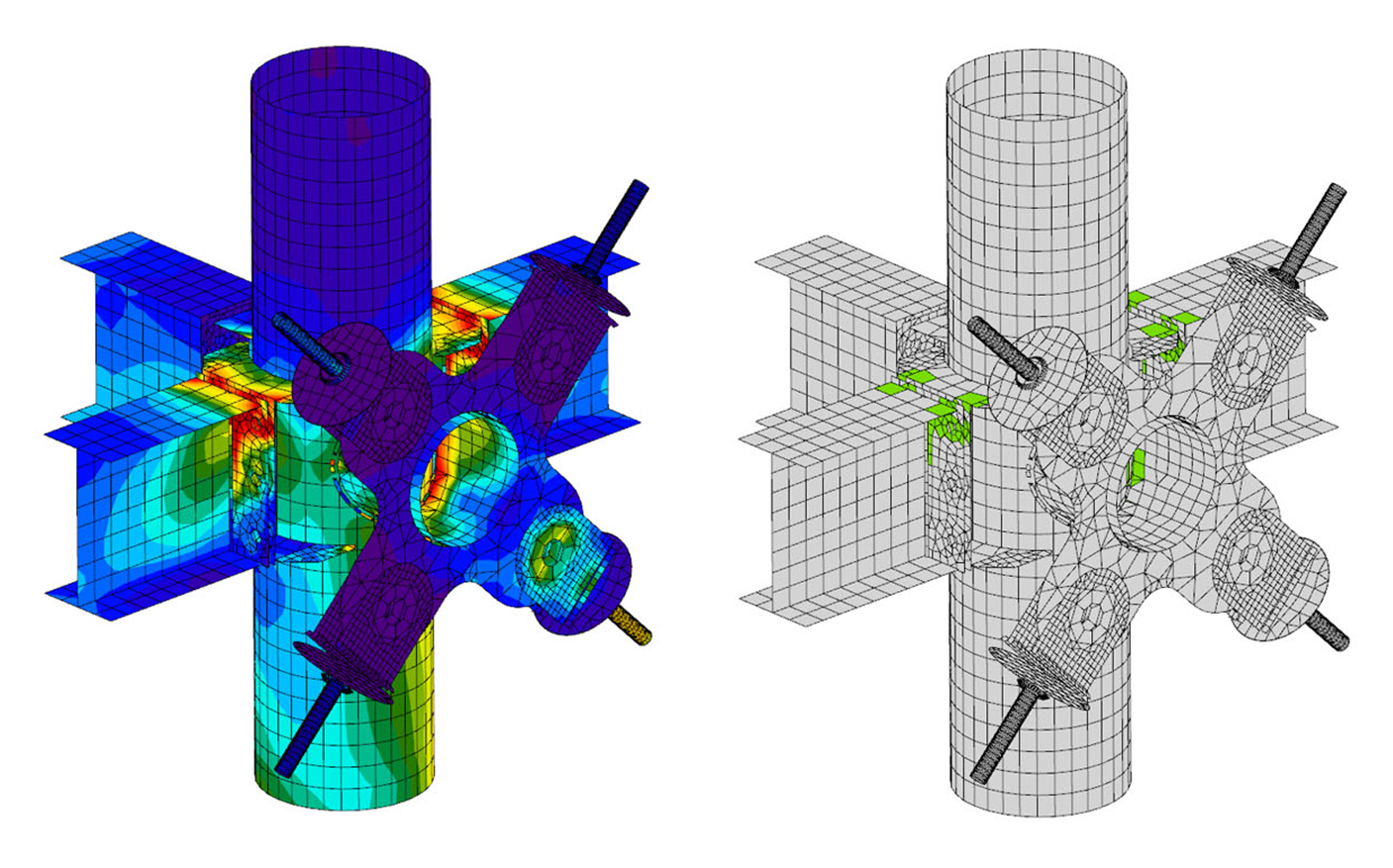

Dank des einzigartigen Ansatzes von IDEA StatiCa konnte diese sehr komplexe Verbindung unter Berücksichtigung des Zusammenspiels aller Innenteile und Belastungen als Ganzes analysiert werden, was zu einer sehr genauen Simulation der Verbindungs- und Analyse-/Nachweisergebnisse führt.
Der komplette Workflow zum Modellieren, Belasten und Prüfen dieser Verbindung wurde am 26.07.2017 in einer der Connection Wednesdays Webinar-Reihen vorgestellt. Sie können sich die Webinar-Aufzeichnung ansehen:
