Spannungsspitzen (Singularitäten) können nun bei der Spannungsbegrenzungsprüfung vernachlässigt werden! Es war ein großes Hindernis, das dank der Funktion „Spannungsbegrenzung Prüfung“ endlich verschwunden ist.
Bevor wir diese neue Option im Detail erläutern, erinnern wir uns daran, wie sich die Singularität, die vernachlässigt werden kann, und die Spannungskonzentration, die nicht vernachlässigt werden kann, unterscheiden. In der Abbildung unten sehen Sie eine typische Spannungsspitze (Singularität) in einer scharfen Ecke und eine typische Spannungskonzentration um eine Öffnung herum.
Es sieht sehr ähnlich aus, wie kann man also die Singularität anhand der Spannungskonzentration erkennen? Wann können Sie den eingeschränkten Stresscheck nutzen? Tatsache ist, dass die Entscheidung immer beim verantwortlichen Ingenieur liegt. Wir beraten Sie gerne und nennen einige typische Besonderheiten, die Ihnen weiterhelfen.
- Wenn sich die Spannung in einem Element des Netzes schnell ändert, liegt eine Singularität vor.
- Wenn die Spannung nur in einem Knoten des Netzes weit über dem Grenzwert liegt, liegt eine Singularität vor.
- Lediglich die ganz kleinen Bereiche unbefriedigender Belastung sollten vernachlässigt werden.
- Typische Singularitäten - scharfe Ecken, der Punkt des Netzes, der sich in der Nähe der Verankerung oder der Tragplatte befindet und nicht in den teilbelasteten Bereich einbezogen ist.

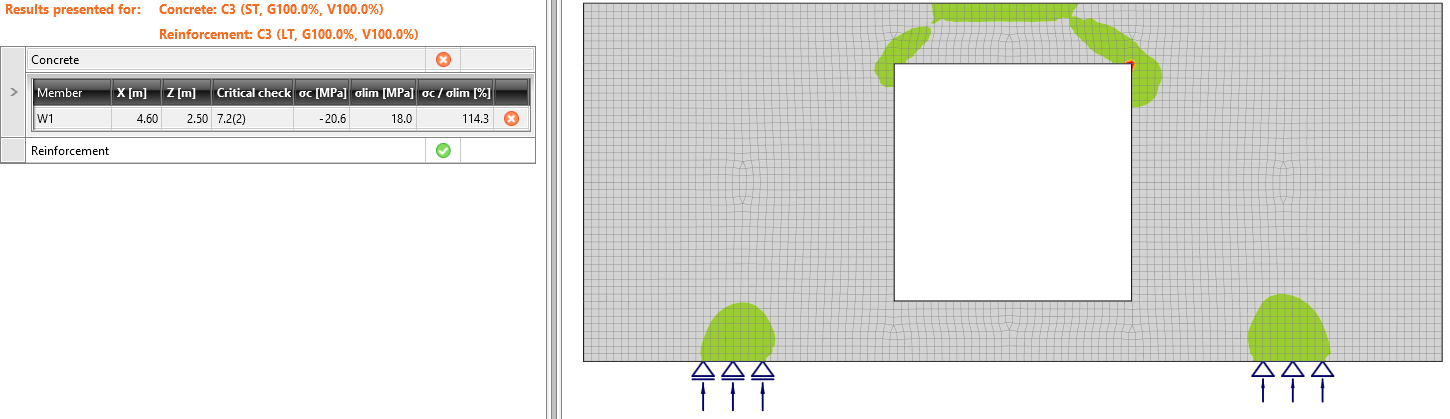

Lassen Sie uns nun erklären, wie die Funktion funktioniert. In der rechten scharfen Ecke befindet sich eine Wand mit einer Öffnung, deren Spannungsbegrenzungsnachweis nicht zufriedenstellend ist.

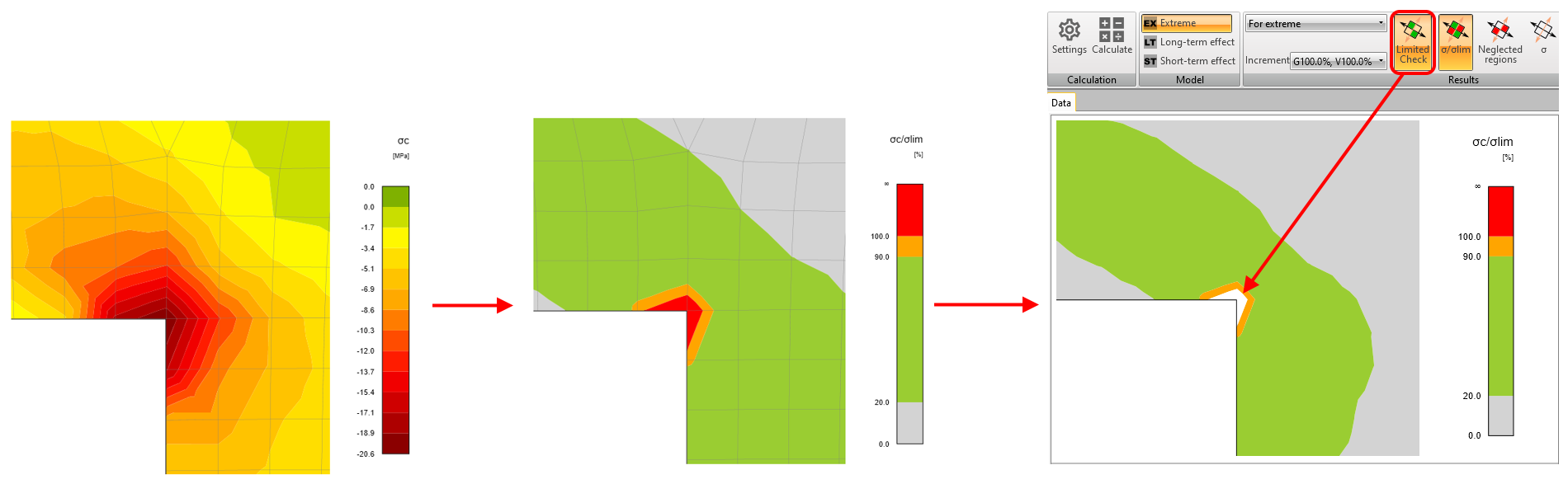

Wie Sie sehen können, ist die Fläche im Verhältnis zur gesamten Struktur sehr klein. Ab Version 23.0 gibt es im oberen Menüband eine neue Option, mit der Sie die unbefriedigenden Bereiche vernachlässigen können.

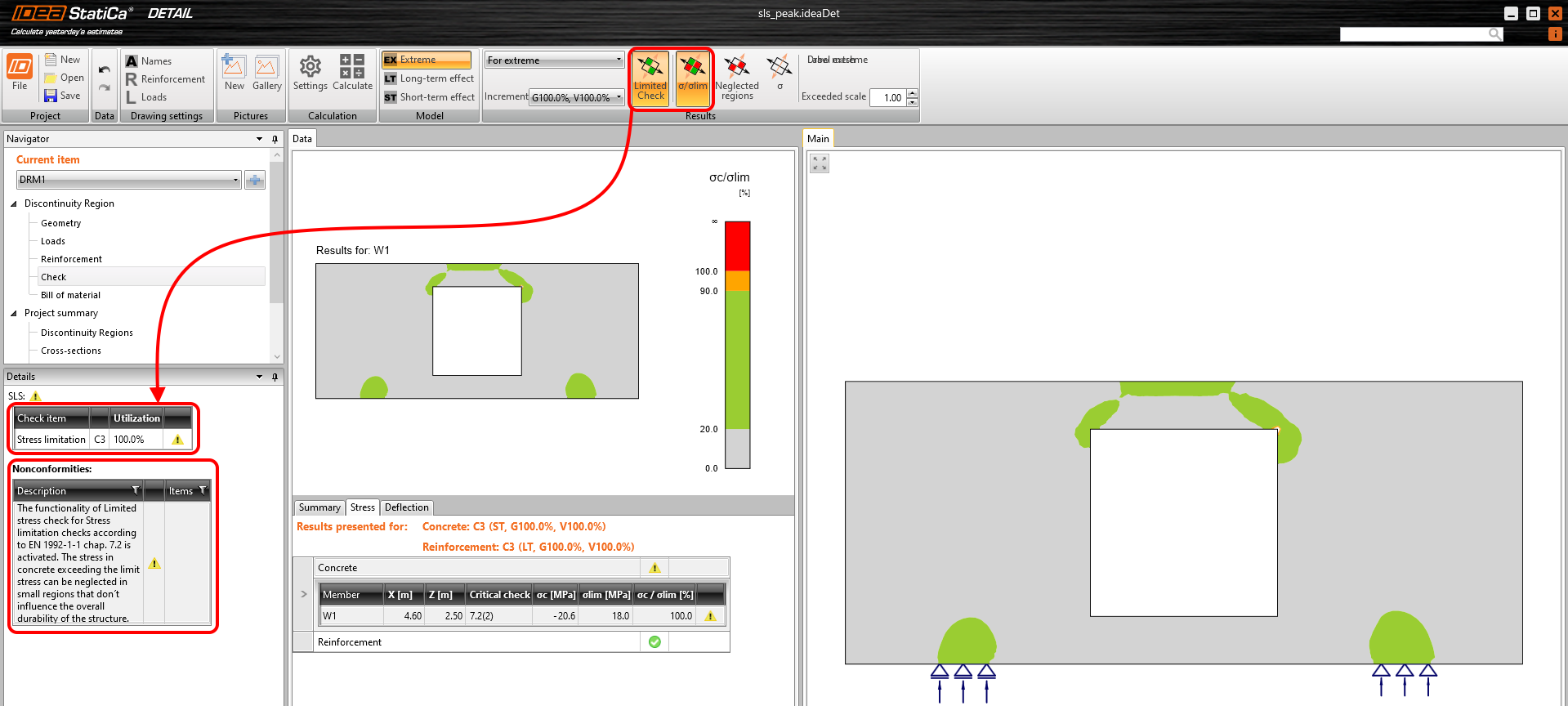

Die Auslastung beträgt dann 100 % und es liegt eine Nichtkonformität vor.

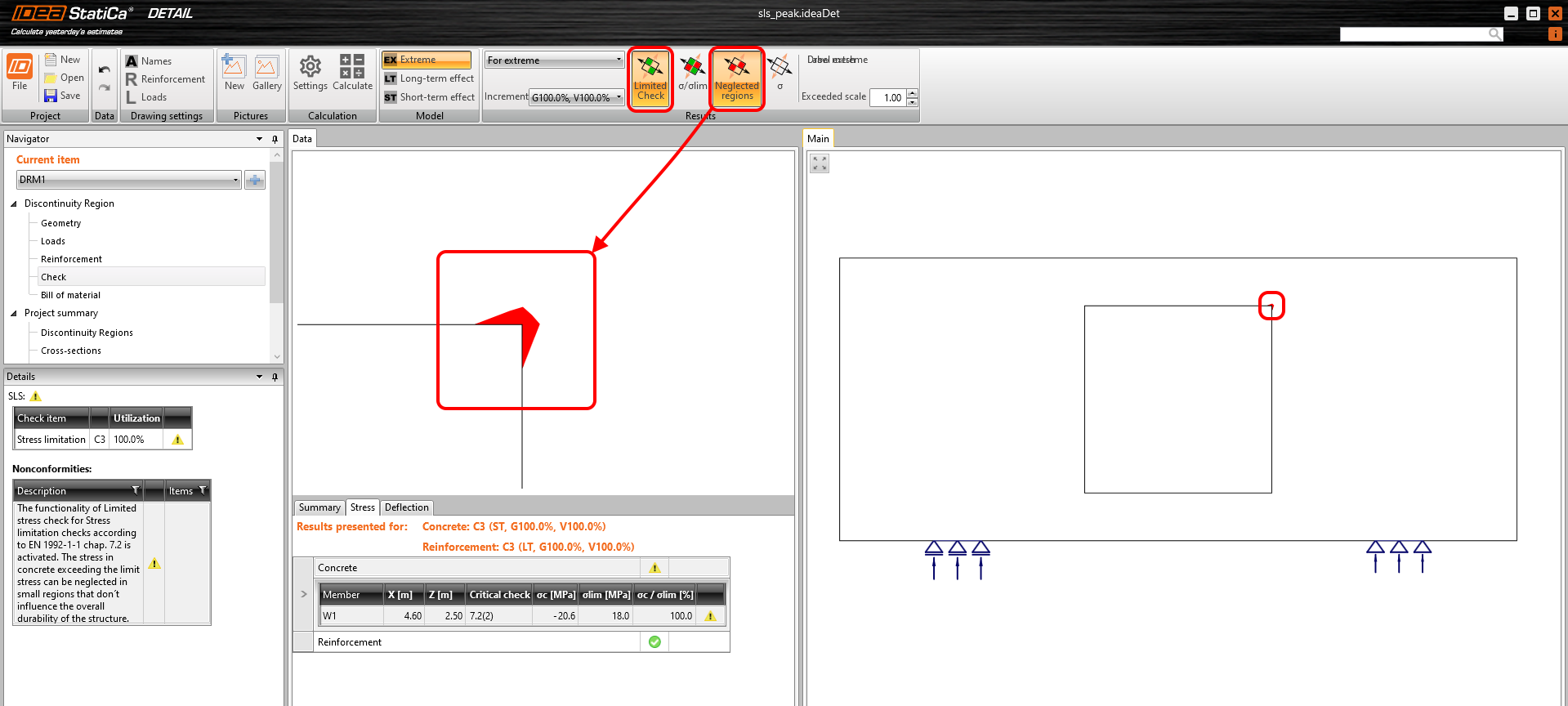

Sie können auch die vernachlässigten Bereiche anzeigen.
Alle diese Prüfungen und Bilder können dem Bericht hinzugefügt werden. So wird gezeigt, dass einige Bereiche vernachlässigt wurden bzw. wie groß diese Bereiche sind. Sie können wählen, ob Sie Originalwerte melden möchten oder nicht usw.
Verfügbar in dem Concrete Paket.
