Alle Bauingenieure, Konstrukteure und Zeichner benötigen klare visuelle Ergebnisse ihrer Bemessungen. Aus diesem Grund war die Möglichkeit der Zeichnungsanpassung eine stark erwünschte Funktion. Ingenieure möchten „Skizzen“ erstellen, Zeichner möchten sie erhalten, um die Konstruktion nicht von vorne zu beginnen. Von nun an können Sie Schnittmodelle im Hauptfenster des 3D-Fensters definieren und ändern.

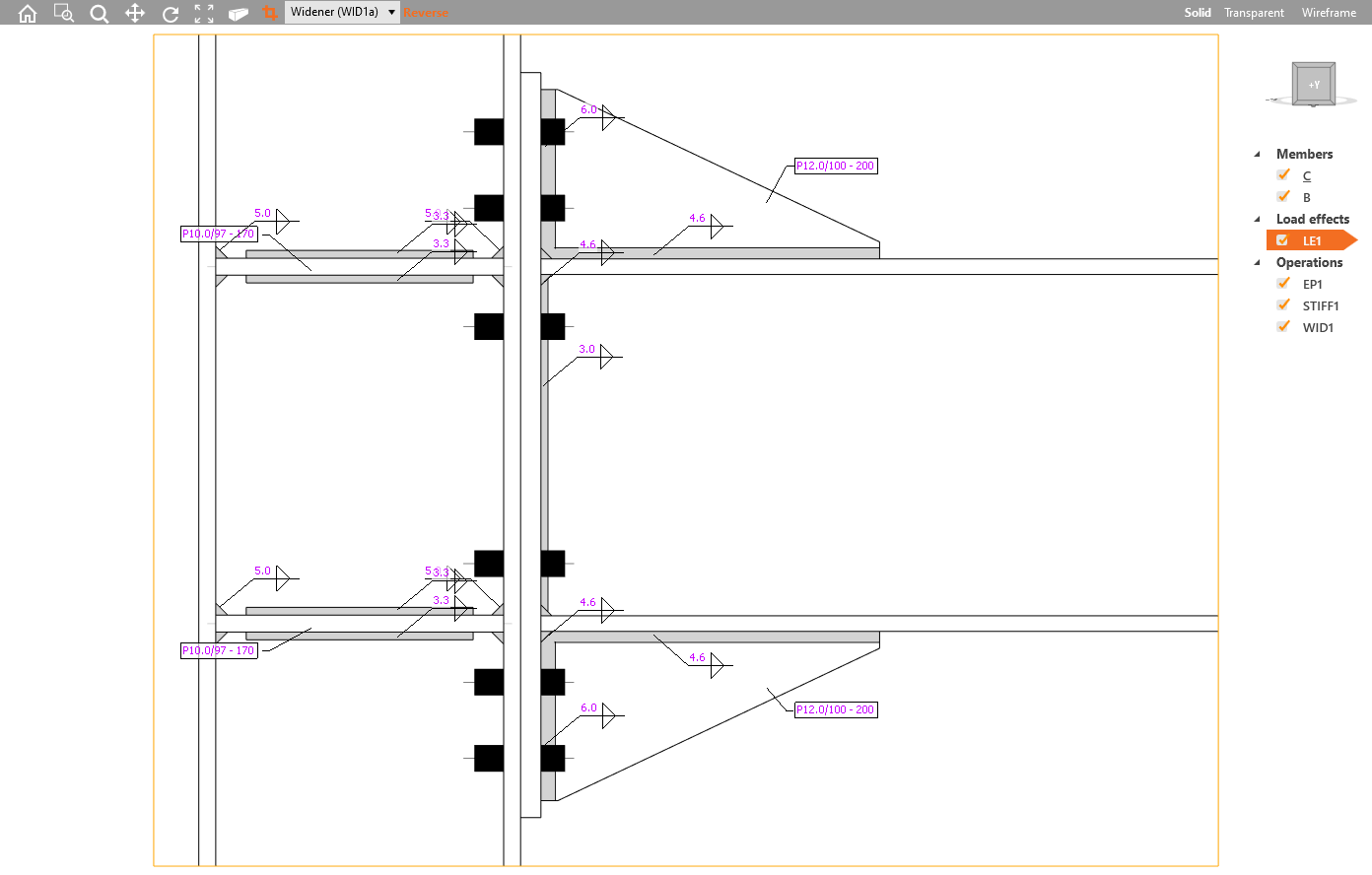

Es können mehrere Schnittansichten definiert werden, von denen jede an der Platte angebracht werden muss, und die Grenzen des Abschnitts oder die Schnittausrichtung können geändert werden.

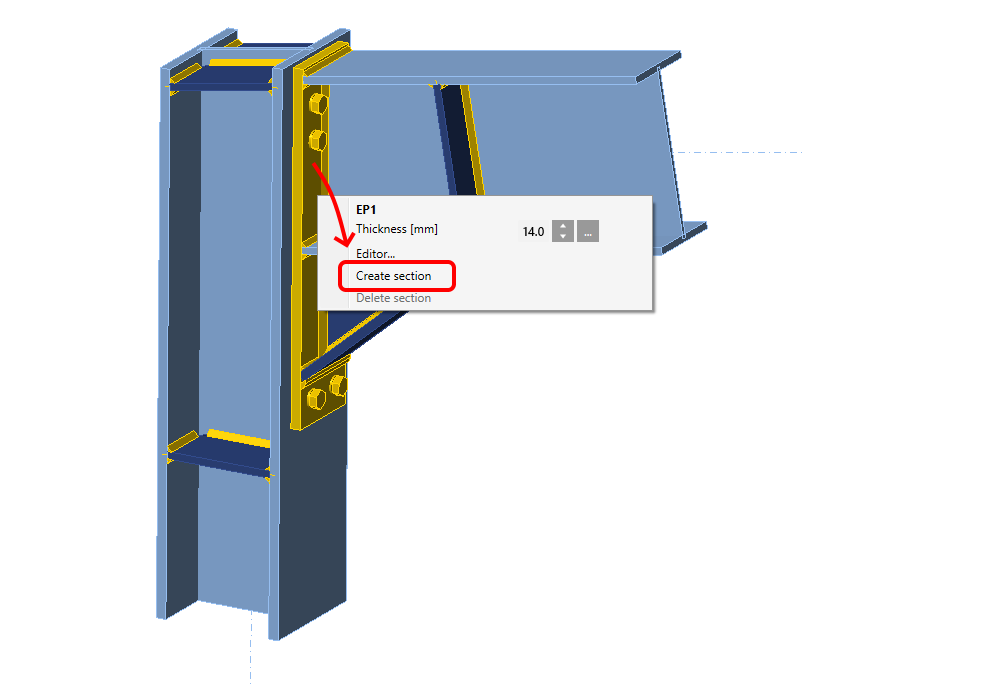

Um einen neuen Schnitt hinzuzufügen, um eine Zeichnung oder Skizze zu erstellen, wählen Sie ein Blech im Verbindungsmodell aus und wählen Sie im Kontextmenü Schnitt erstellen aus. Um sie zu löschen, wählen Sie die Platte aus und wählen Sie Abschnitt löschen.

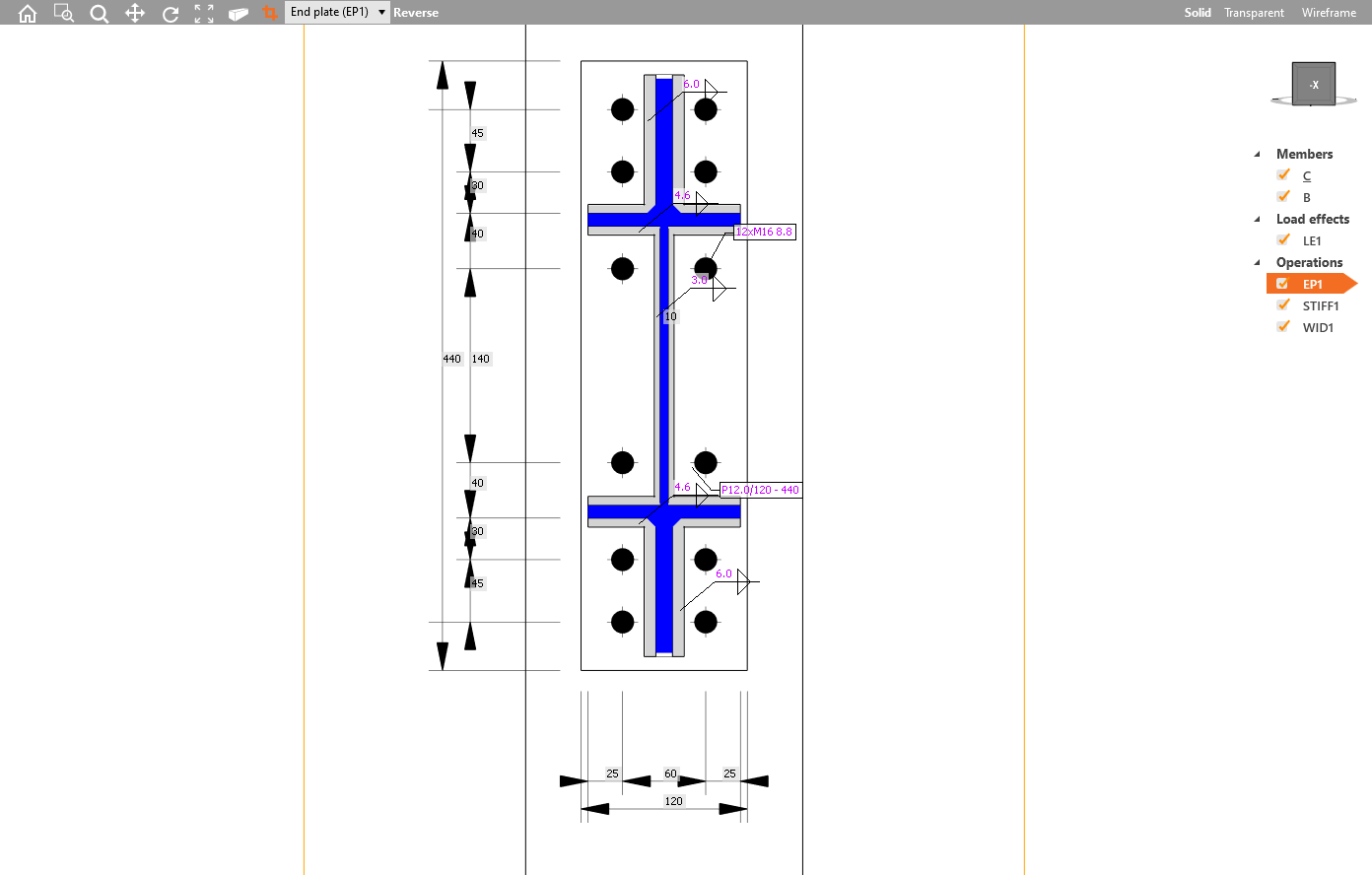

Um die Schnittansicht zu verlassen, klicken Sie auf das Symbol Benannter Schnitt. Über dieses Symbol können Sie anschließend wieder auf die Schnittansichten zugreifen und alle hinzugefügten Schnitte im Menü durchsuchen und ändern.

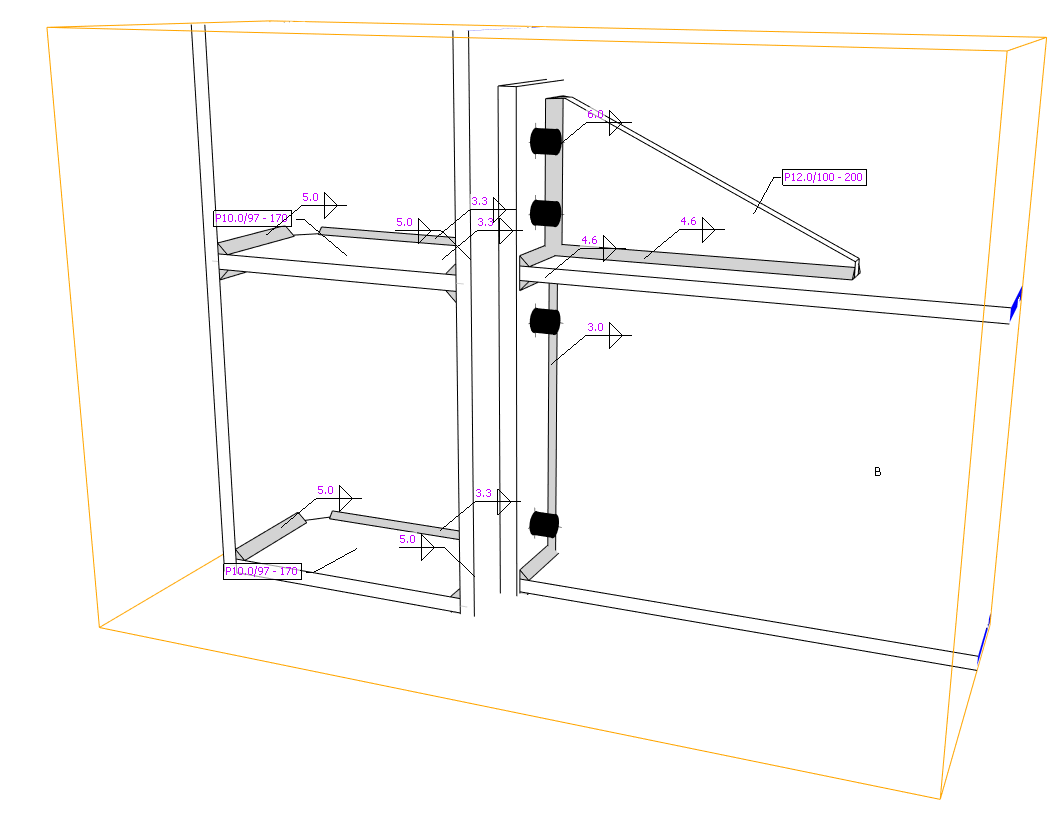

Die Schnittmodellansicht kann ausgegeben werden, um Berichte zu erstellen, oder zur weiteren Verwendung in einer Galerie gespeichert werden.
Es ist eine automatische Erzeugung von Beschriftungen für Schweißnähte und Platten festgelegt, die die Art und Dicke der Schweißnaht bzw. die Dicke/Abmessungen der Platte beschreiben.
Diese Funktion ist nur in der Enhanced Version von IDEA StatiCa Steel verfügbar
