Wand und Brückenquerschnitt haben eine konstante Dicke; die Dicke der anderen ist durch den Querschnitt definiert.

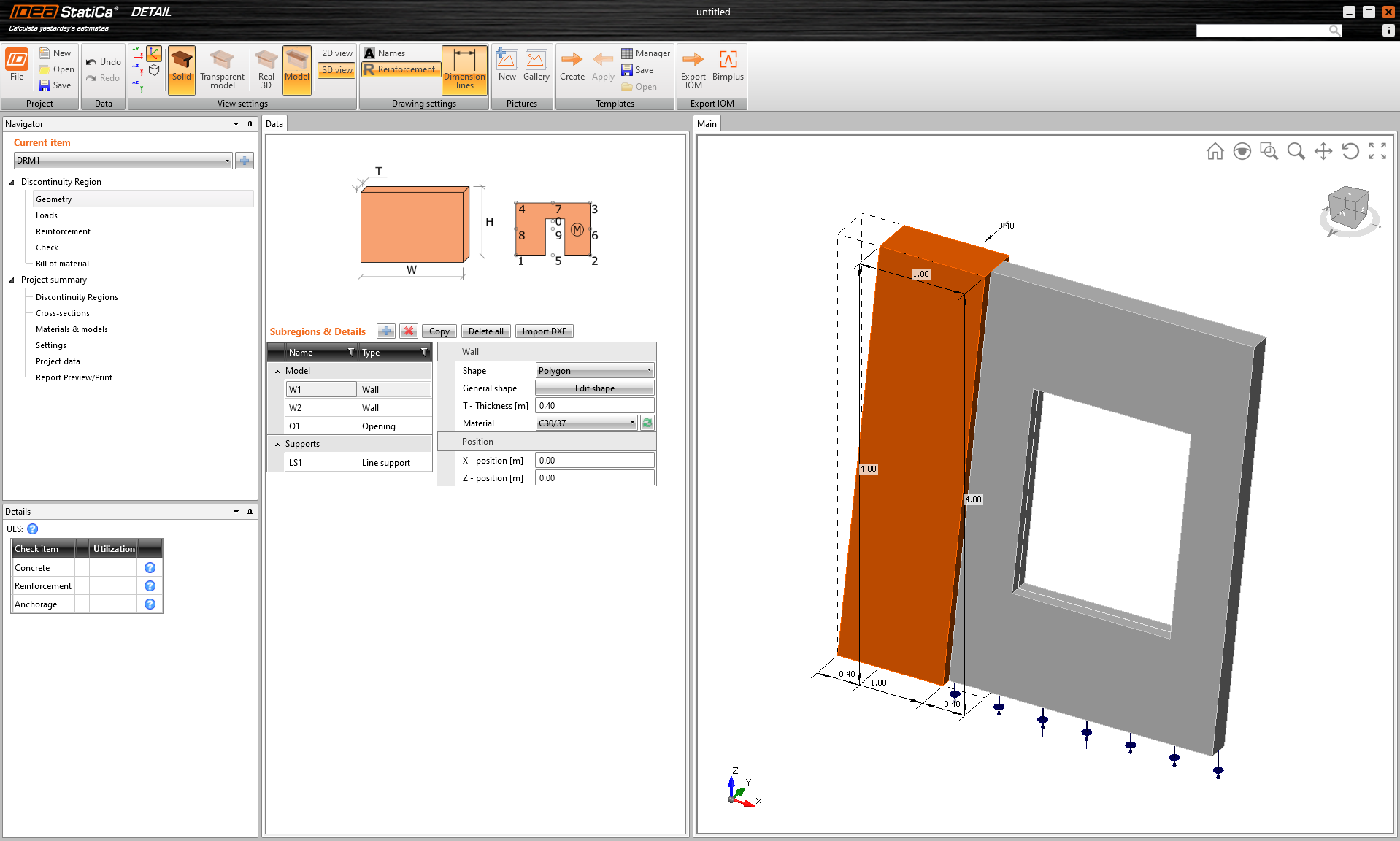

Wand
Es ist das allgemeinste Modellelement. Nachfolgend sind alle Möglichkeiten benannt.
- Formdefinition
- Rechteckig
- Polygon
- DXF Import
- Alle Arten von Auflagern und Übertragungen
- Keine ausgeklinkten Enden
- Allgemeine Öffnungen
- Konstante Dicke
Es ist möglich, Geometrie zu definieren, indem Wände miteinander verbunden werden. Die Verbindung zwischen den Wänden muss spaltfrei sein. Es besteht auch die Möglichkeit, unterschiedliche Dicken für einzelne Wände zu definieren.

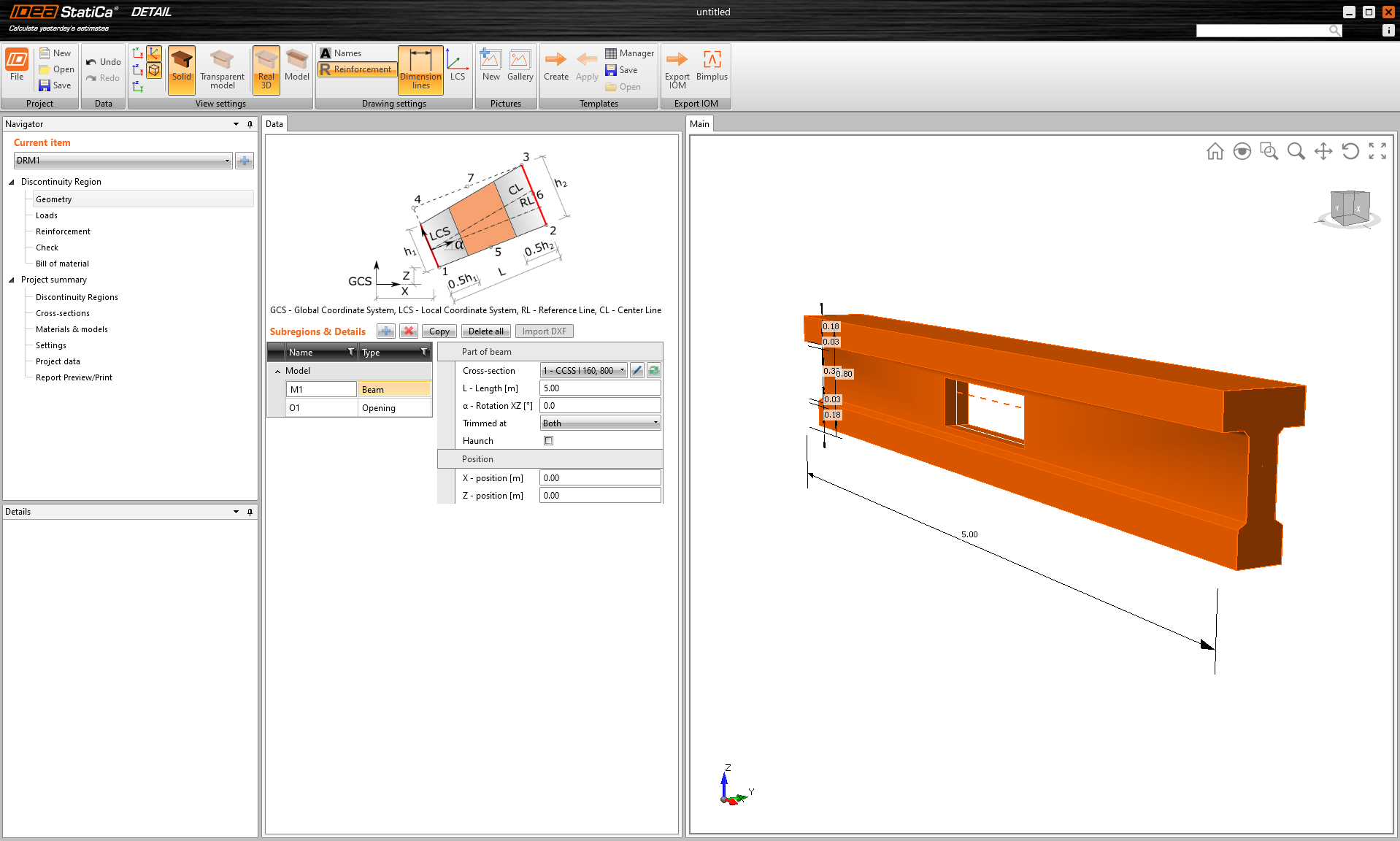

Träger
Wichtig ist, dass der Träger als 2D-Element definiert ist. Der Querschnitt des Trägers wird nur verwendet, um die richtige Dicke einzustellen. Mit anderen Worten, sowohl für Träger als auch für Wände ist nur eine Belastung in der Ebene möglich.
Der gesamte Träger kann ebenso wie der ausgeklinkte Träger modelliert werden.
Nachfolgend sind alle Möglichkeiten benannt.
- Formdefinition
- Mittels Querschnitt
- Alle Arten von Auflagern und Übertragungen
- Ausgeklinkte Enden
Rahmenverbindung
Rahmenverbindungen sind häufig verwendete D-Bereiche. Sehen Sie auch hier die unten genannten Möglichkeiten.
- Formdefinition
- Mittels Querschnitt
- Keine Auflager, nur Übertragungen
- Nur ausgeklinkt, oder freie Enden

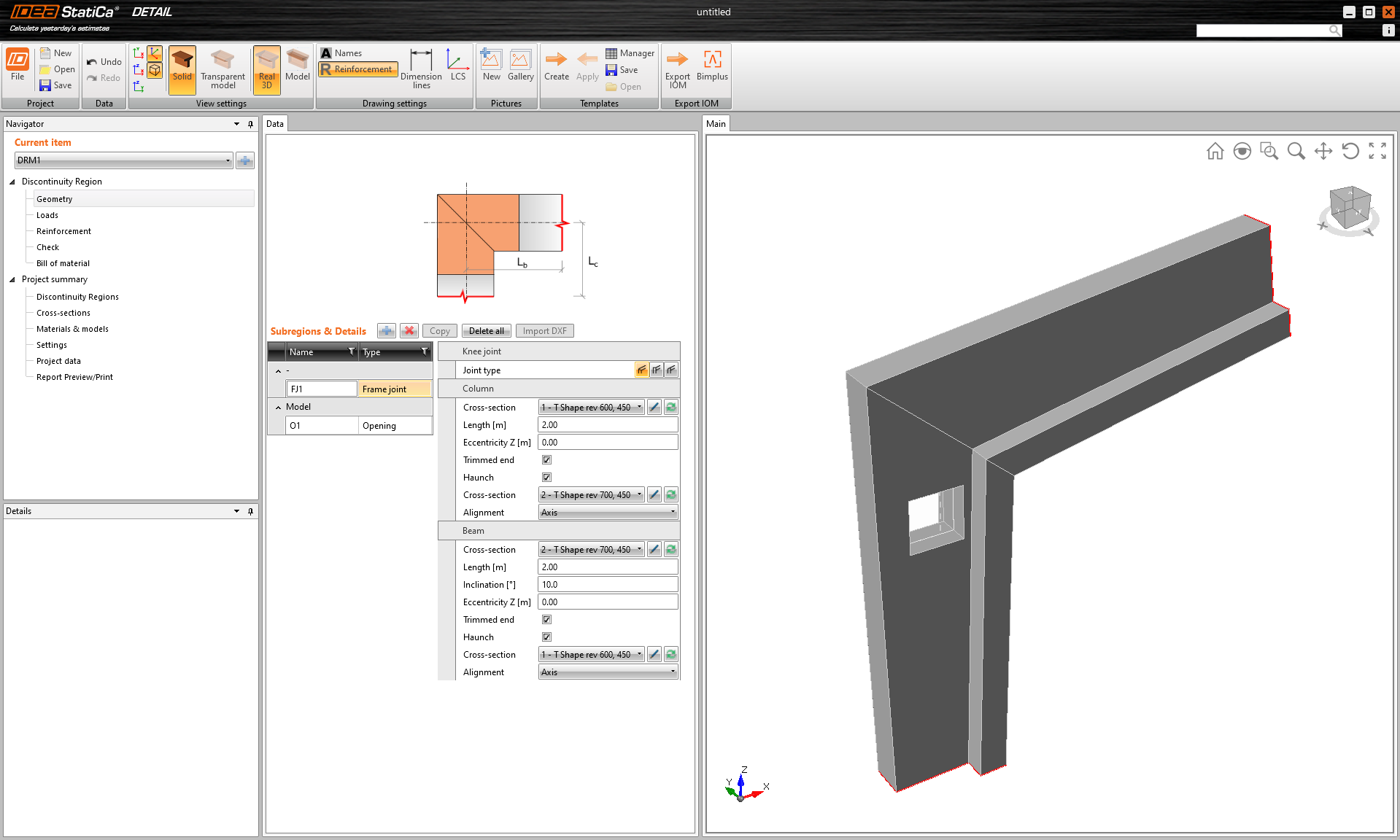

Es gibt drei Anschluss-Typen. Diese Typen definieren die Geometrie des Kontakts. Sehen Sie die Abbildung unten.
Diese drei Geometrien wurden mit denselben Einstellungen erstellt, nur der Verbindungstyp war unterschiedlich.
Kreuzverbindung
Dies ist ein dem Rahmenverbindung sehr ähnliches Element mit ähnlichen Möglichkeiten.
- Formdefinition
- Mittels Querschnitt
- Keine Auflager, nur Übertragungen
- Nur ausgeklinkt, oder freie Enden

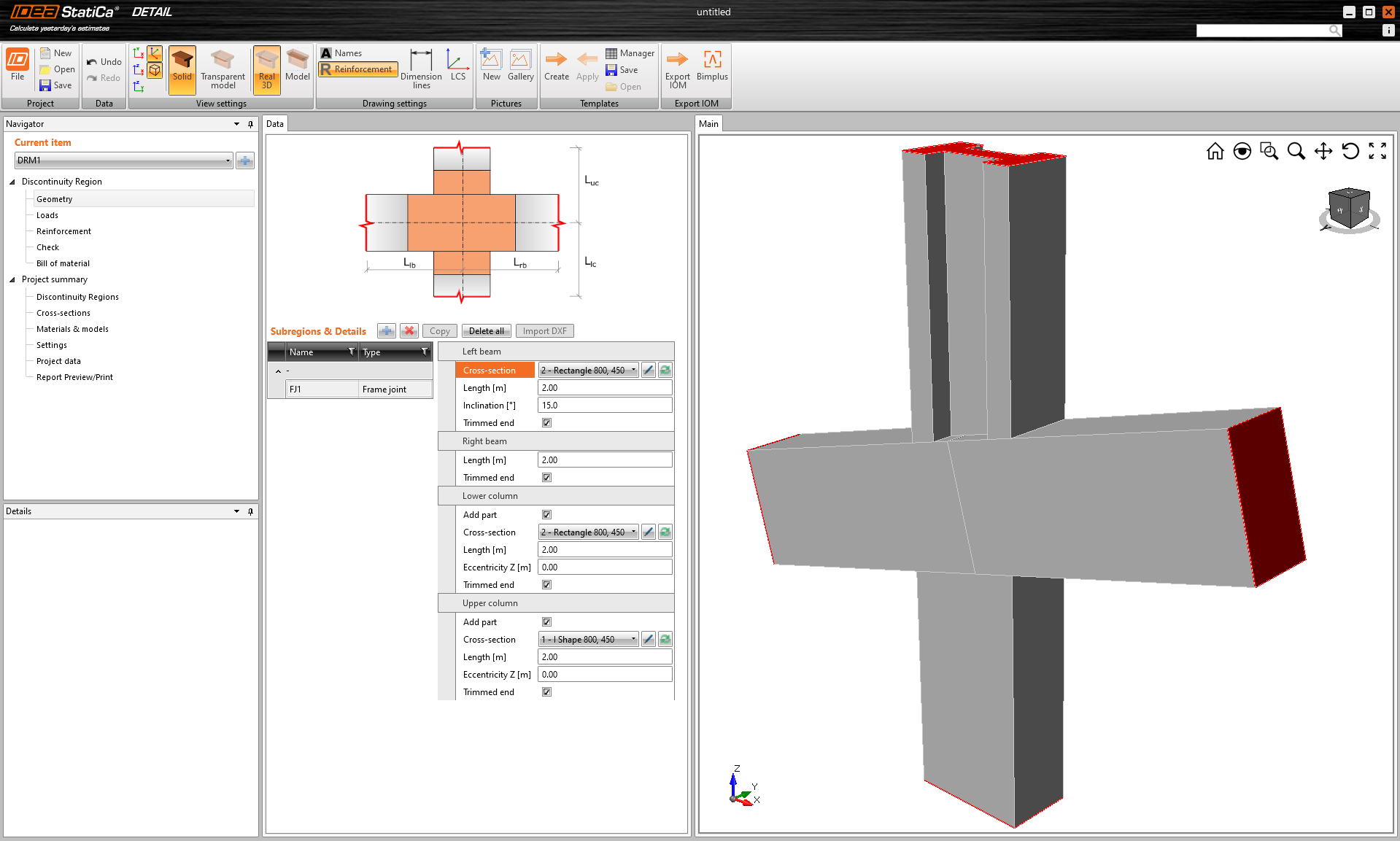

Es gibt zwei Arten von Kreuzverbindungen – prismatischer Träger oder prismatische Stütze. Der Unterschied ist in der folgenden Abbildung dargestellt.

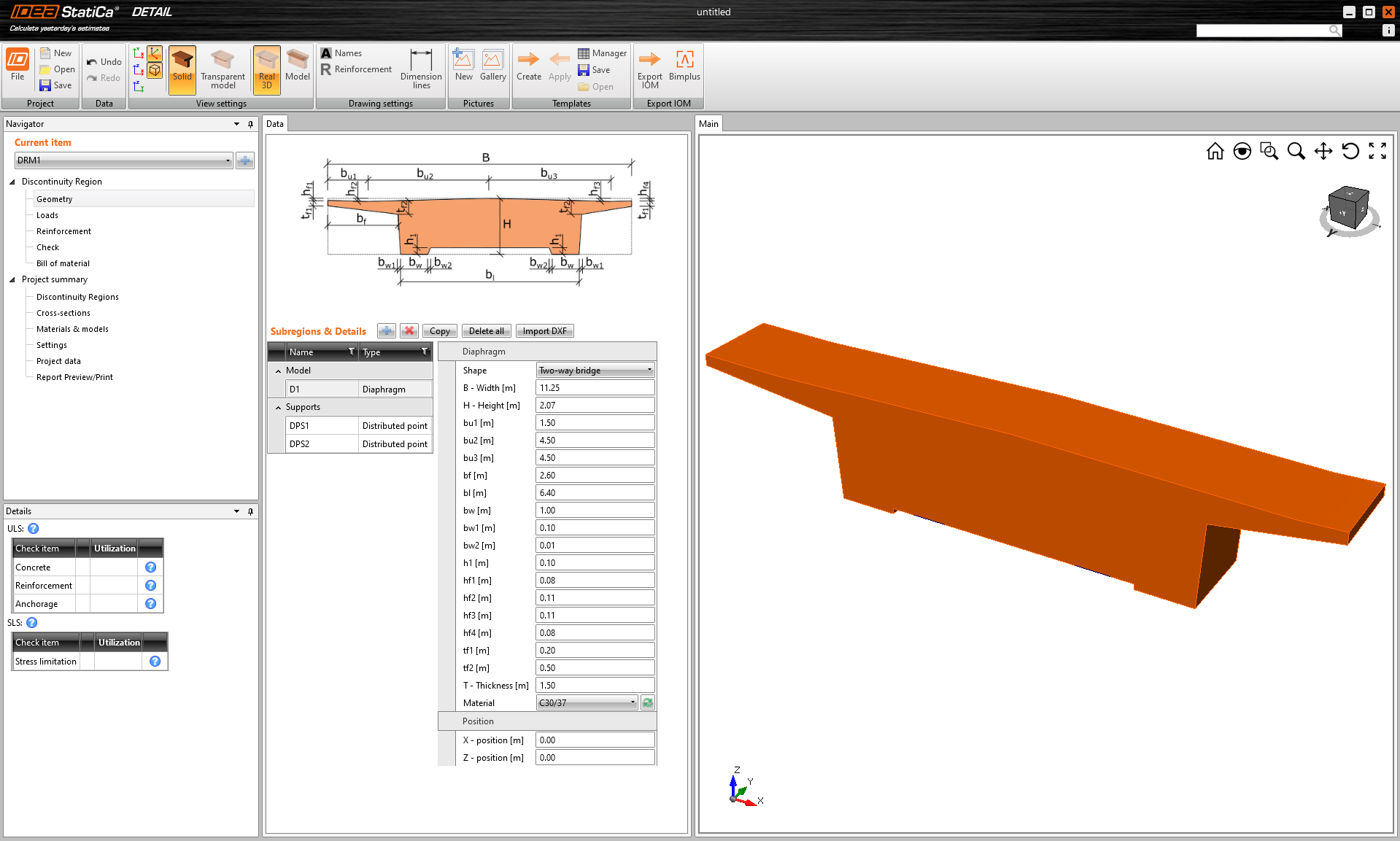

Brückenquerschnitt
Brückenquerschnitte sind eigentlich vordefinierte Wände. Es gibt drei Möglichkeiten, die Form zu definieren. Zweiwegebrücke, Autobahnbrücke und allgemein (durch Polylinie). Auch der Import aus der Dxf-Datei ist möglich. Wände und Brückenquerschnitte können in einem Modell kombiniert werden. Das liegt daran, dass sie vom gleichen Typ sind.
Nachfolgend sind alle Möglichkeiten benannt.
- Formdefinition
- Vordefiniert
- Polygon
- DXF Import
