Überprüfen Sie alle Funktionen in IDEA StatiCa 22.0 und vergleichen Sie sie mit dem Connection Browser (v21.1), der in der vorherigen Version eingeführt wurde.
Firmengruppe für Ihre Entwürfe
Eine Firmengruppe von Verbindungsentwürfen ist eine Gruppe gespeicherter Entwürfe (Vorlagen), die von Ihnen oder Ihren Kollegen aus demselben Unternehmen erstellt wurden. Die Gruppe ist für alle Nutzer des Unternehmens zugänglich (basierend auf der Lizenzgruppe des Unternehmens), während Nutzer aus anderen Unternehmen diese Entwurfspositionen nicht sehen, verwenden oder darauf zugreifen können.

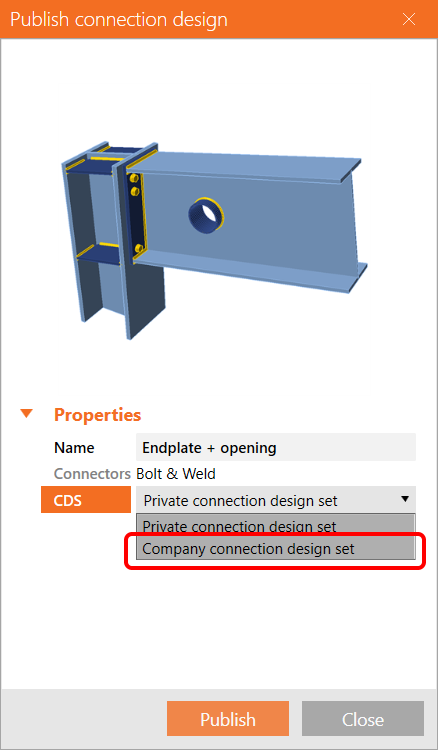

Jeder Nutzer eines Unternehmens kann die gespeicherten Firmenentwürfe suchen und anwenden sowie einen neuer Entwurf zur Firmengruppe hinzufügen. Nachdem Sie Ihre benutzerdefinierte Verbindung erstellt haben, klicken Sie im oberen Bereich auf Veröffentlichen, geben Sie die Beschreibung an und wählen Sie Entwurfsgruppe Ihrer Verbindung (CDS) aus, um Ihre Verbindung als neue Vorlage zu speichern. Die privaten Positionen sind nur für Sie verfügbar, während das Unternehmen mit Ihren Kollegen geteilt wird.

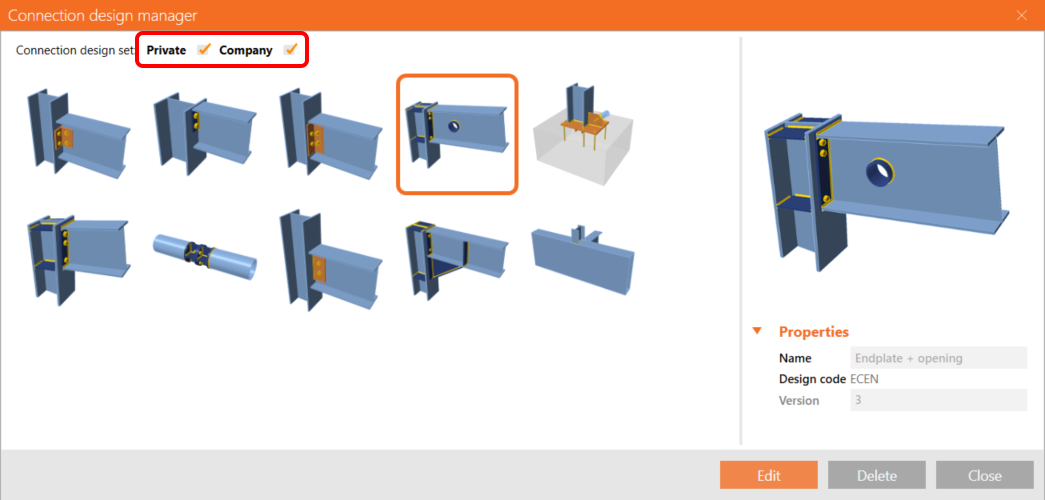

Verwenden Sie zum Anzeigen und Verwalten Ihrer privaten und geschäftlichen Entwurfsgruppen den Button Verwalten im oberen Bereich.
Einführungsvideo der Firmengruppen im neuen Connection Browser:
Verbesserte Filter zum Verwalten von Entwürfen

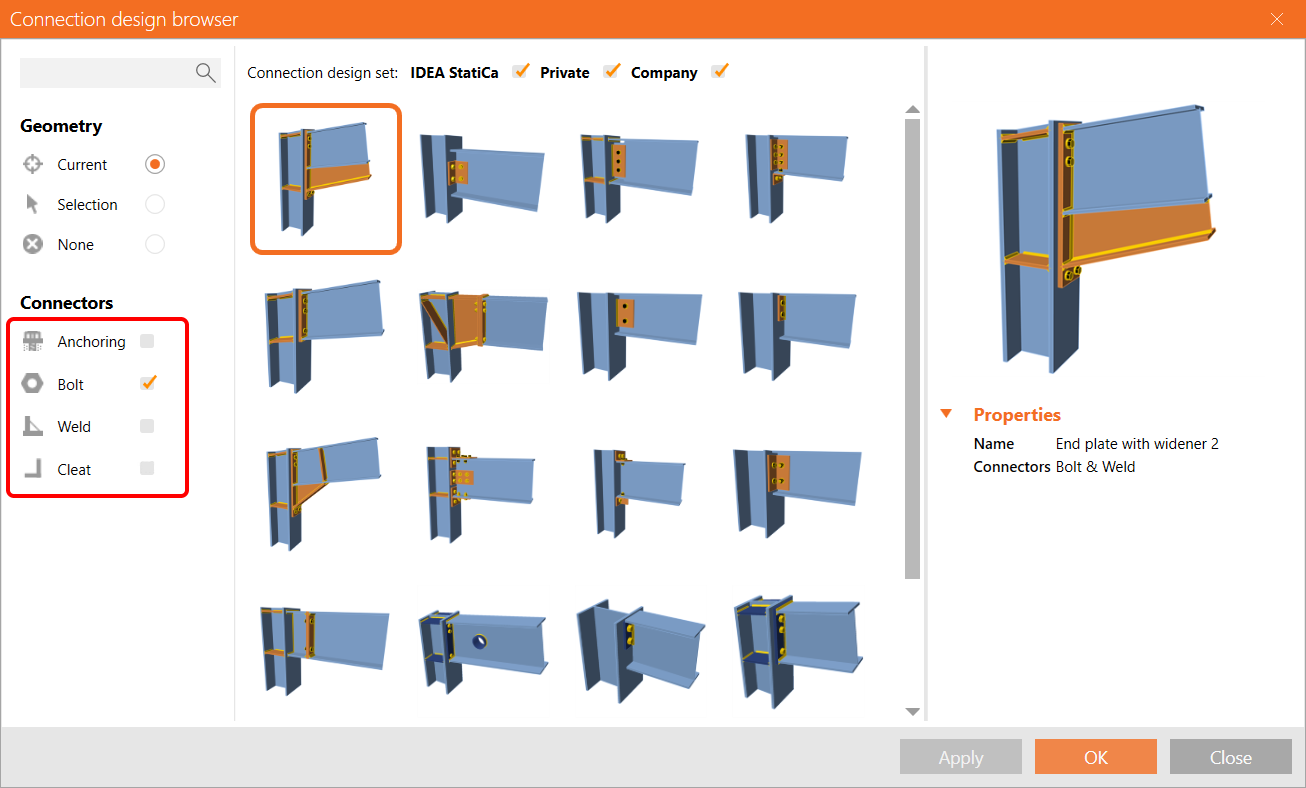

Im Connection Browser (geöffnet über den Button Vorschlag im oberen Bereich) finden Sie eine Galerie aller gespeicherten Entwürfe, die für eine bestimmte Geometrie vorgeschlagen werden (lesen Sie den Artikel aus den Versionshinweisen 21.1, um sich mit der Benutzeroberfläche vertraut zu machen und herauszufinden, wie sie mit der Geometrie funktioniert). Um den gewünschten Entwurf einfach zu finden, können Sie Positionen, basierend auf den verwendeten Verbindungselementen (Anker, Schrauben, Schweißnähte, Winkel), durch den Filter auf der linken Seite ein- und ausschalten.

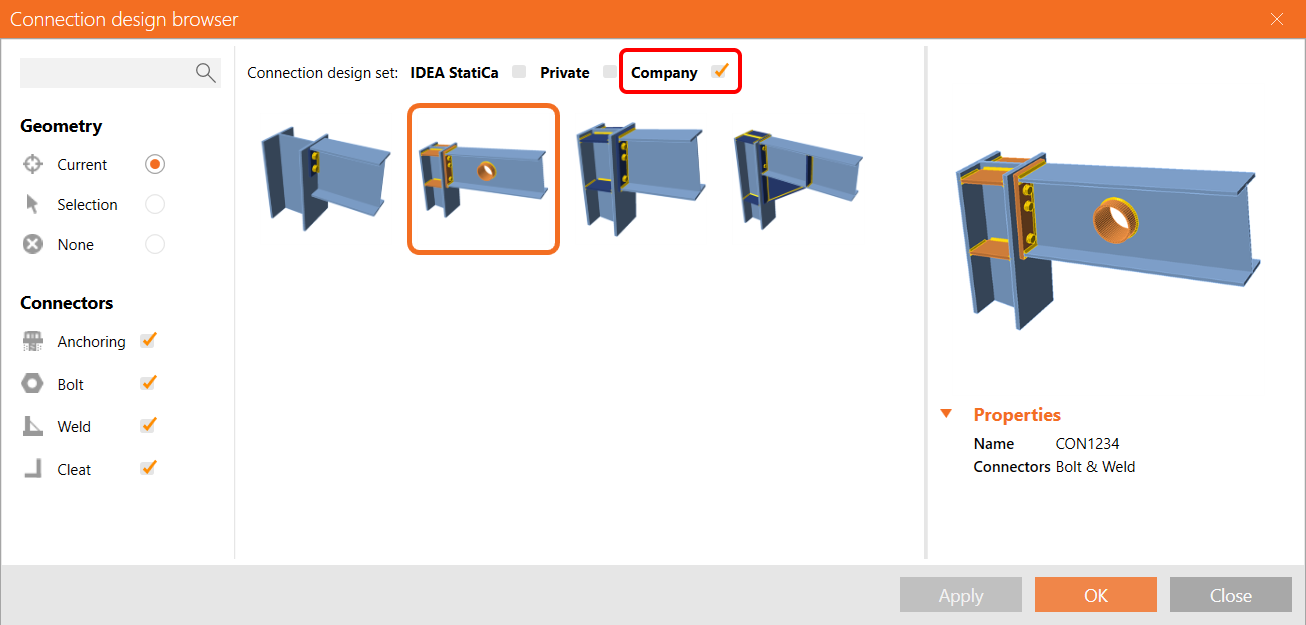

Über der Galerie-Vorschau der Entwürfe können Sie die drei verschiedenen Entwurfsgruppen ein- und ausschalten:
IDEA StatiCa Entwurfsgruppe ist eine Reihe von Bemessungspositionen (Vorlagen), die vom IDEA StatiCa-Team für Sie erstellt wurden und für alle Nutzer ohne Einschränkung zugänglich sind.
Private Entwurfsgruppe ist eine Reihe von Bemessungspositionen (Vorlagen), die von einem Nutzer erstellt wurden und auf die nur der Nutzer zugreifen kann (basierend auf dem Benutzerkonto). Kein anderer Nutzer kann diese Bemessungspositionen sehen, verwenden oder darauf zugreifen.
Firmen-Entwurfsgruppe ist eine Reihe von Bemessungspositionen (Vorlagen), die von Nutzern eines Unternehmens erstellt wurden und auf die Nutzer eines Unternehmens zugreifen können (basierend auf der Lizenzgruppe des Unternehmenskontos). Nutzer verschiedener Unternehmen können diese Bemessungspositionen nicht sehen, verwenden oder darauf zugreifen.
Die rechte Maustaste öffnet den Connection Browser

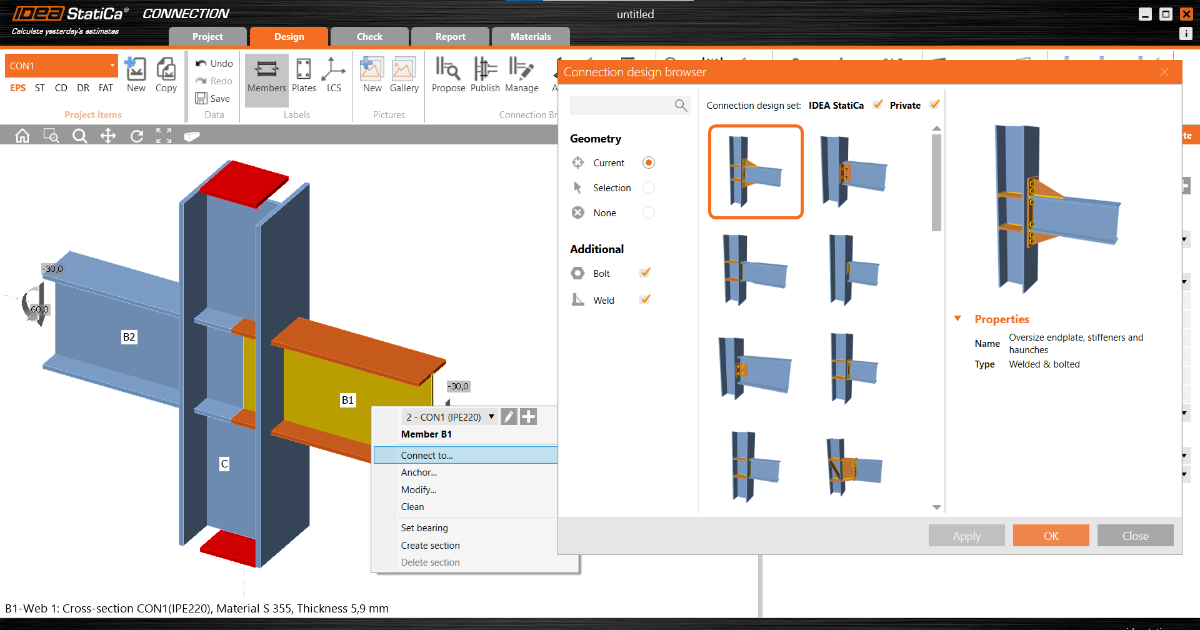

Diese Funktion ist ein weiterer Schritt der zur Einbindung des Connection Browser in die IDEA StatiCa Connection-Oberfläche und ersetzt die ähnliche altmodische Funktion unter der rechten Maustaste. Eine Abkürzung für alle, die es gerne superschnell haben – der Rechtsklick auf ein Bauteil in der 3D-Darstellunng schlägt automatisch passende Entwürfe aus Ihrer Bibliothek vor.
Die Benutzeroberfläche der Funktionen für die rechte Maustaste Verbinden mit, Anker und Bearbeiten bleibt unverändert. Anstelle eines soliden Satzes allgemeiner Vorlagen schlägt der Connection Browser Entwürfe vor, die zur Anzahl der ausgewählten Bauteile, ihrer Geometrie und Querschnitte passen.
Der Rechtsklick-Auswahl-Workflow mit integriertem Connection Browser:
- Klicken Sie mit der rechten Maustaste auf ein Bauteil
- Klicken Sie auf Verbinden mit (oder „Anker“ oder „Bearbeiten“)
- Sie können ein oder mehrere Bauteile auswählen, mit denen Sie sie verbinden möchten. Mehrere Bauteile können entweder durch Halten der STRG- oder UMSCHALTTASTE oder durch Ziehen der Maus in der Darstellungausgewählt werden
- Drücken Sie die Leertaste, um die Auswahl zu bestätigen
Die Funktion der rechten Maustaste ist seit Patch 21.1.1 verfügbar.
Auswahlfunktion

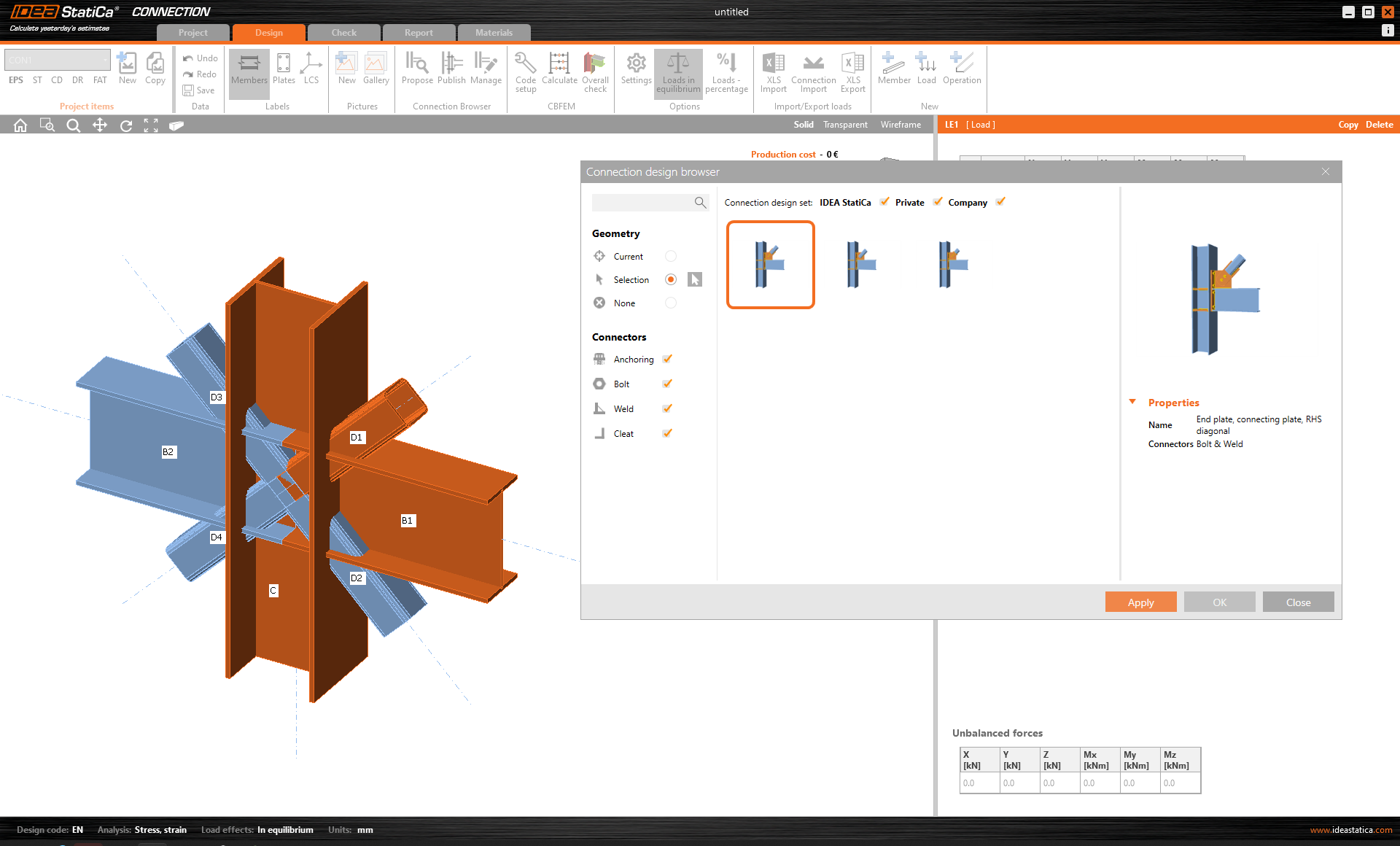

Wie oben erwähnt, können Sie die Auswahl mehrerer Bauteile verwenden, indem Sie die STRG- oder UMSCHALTTASTE gedrückt halten und sie in der Darstellung auswählen. Bestätigen Sie die Auswahl mit der Leertaste bzw. Enter-Taste oder mit einem weiteren Rechtsklick.

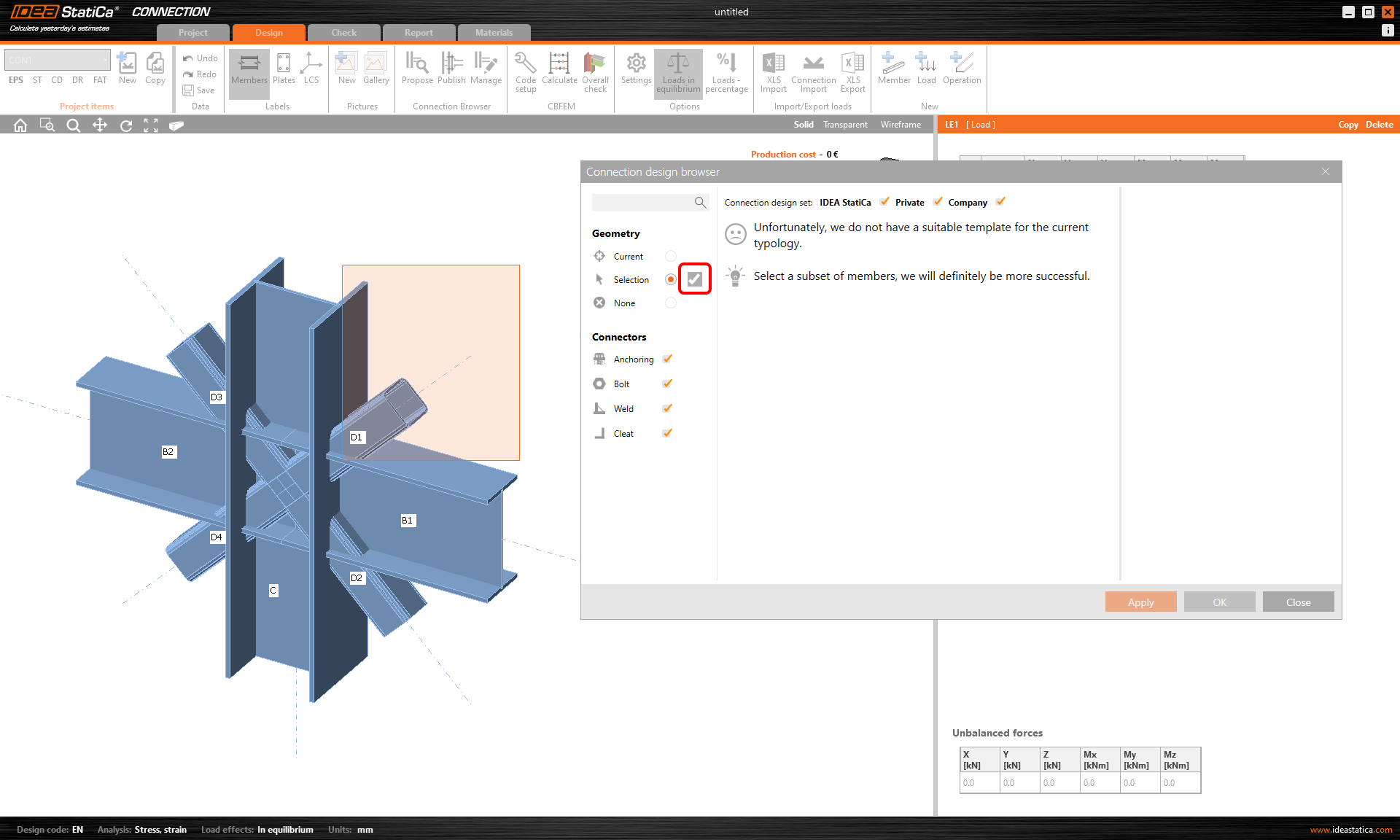

Alternativ können Sie mehrere Bauteile auswählen, indem Sie auf das Auswahlfenster klicken und es ziehen. In diesem Fall ist keine Bestätigung erforderlich.
Beenden des alten Vorlagen Managers

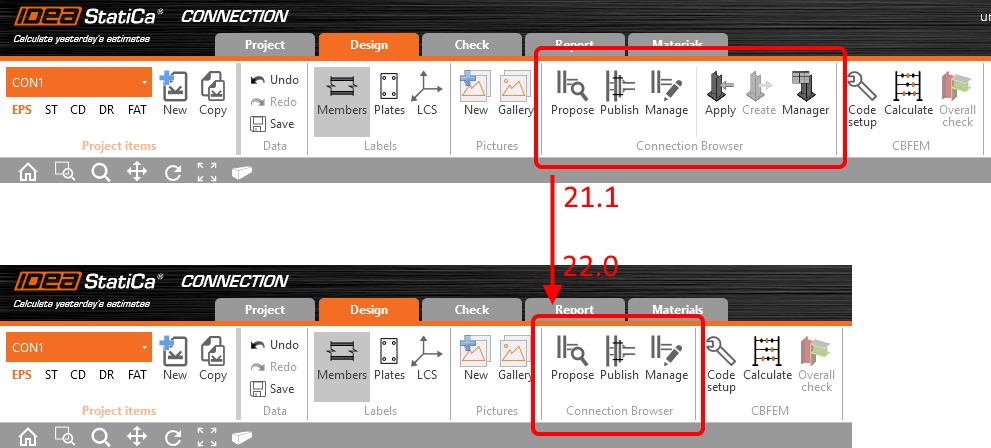

Wie Sie vielleicht bemerkt haben, wurde der altmodische und veraltete Vorlagen-Manager in Version 22.0 obsolet gemacht. Wenn Sie Ihre benutzerdefinierten Entwürfe in den neuen Connection Browser übertragen müssen, verwenden Sie die Version 21.1 von IDEA StatiCa, in der beide Funktionen nebeneinander implementiert sind.
Erstellen Sie den Entwurfe, den Sie übertragen möchten, indem Sie ihn aus dem Vorlagen-Manager laden, und veröffentlichen Sie es im Connection Browser in Ihrer privaten oder Firmengruppe.
Verfügbar sowohl in der Expert- als auch in der Enhanced-Edition von IDEA StatiCa Steel.
