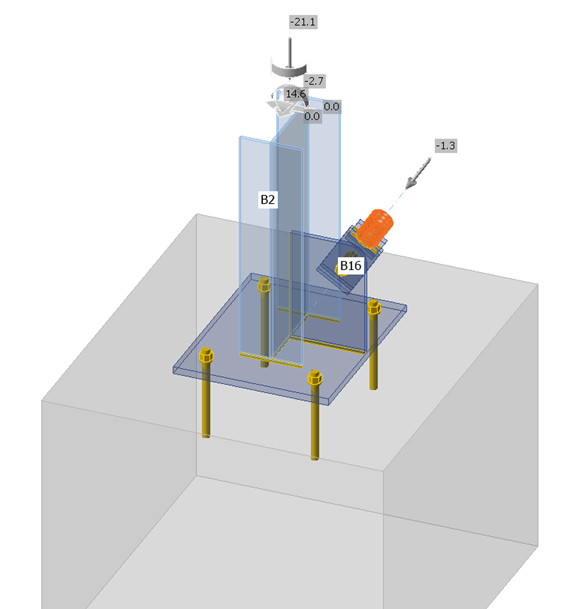

Dies ist die zweite zu konstruierende Verbindung.

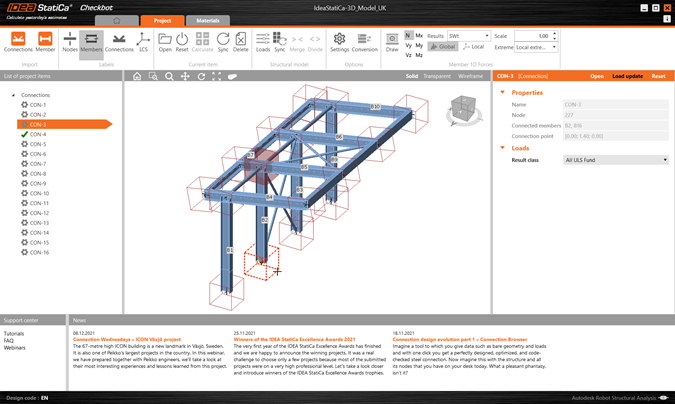

Wählen Sie Con-3 am unteren Rand der ersten internen Spalte und drücken Sie Öffnen.

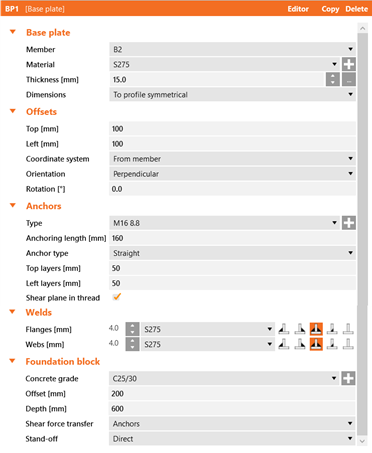

Wenden Sie eine Fußplatten-Operation mit den folgenden Parametern an:

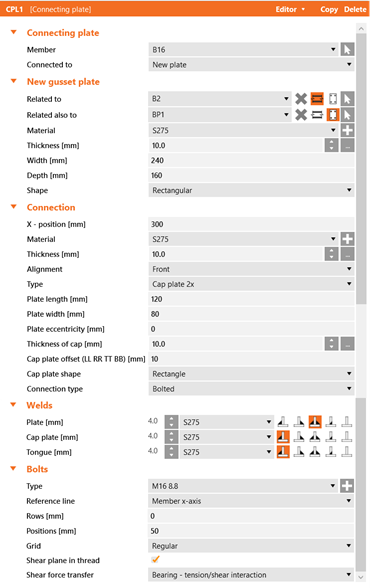

Um die Strebe mit der Fußplatte zu verbinden, verwenden wir die Operation Verbindungsblech, um diese sowohl mit der Stütze als auch mit der Fußplatte verbinden:

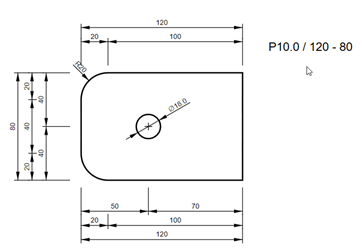

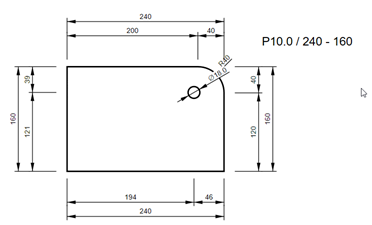

Das Knotenblech für das Anschlussblech sollte eine Rundung von 40mm und die Zungenbleche 20mm haben.
Damit ist der Anschluss für die Fußplatte der Stütze abgeschlossen.

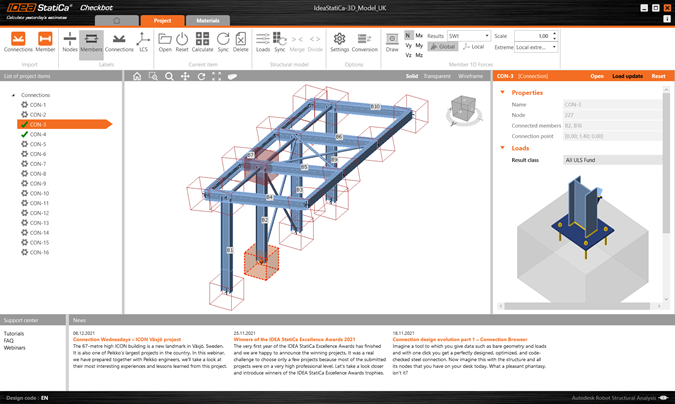

Berechnen, speichern und beenden Sie diese Verbindung zurück zu Checkbot.

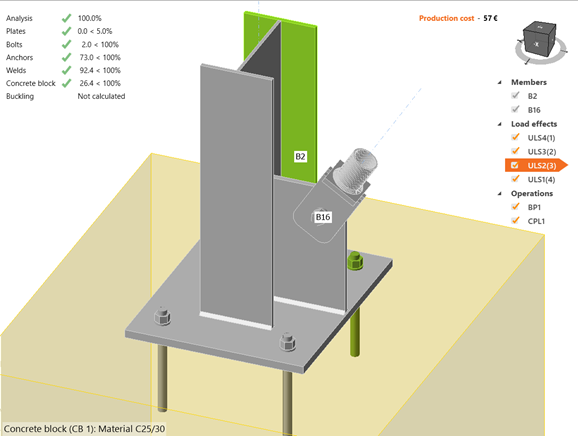

Sie sehen, dass neben der Verbindung ein weiterer grüner Haken ist. Dies bedeutet, dass die Verbindung gültig ist und ihre Normnachweise bestanden hat.
