Bei der Beurteilung von auf Druck belasteten Betonstützen ist die Exzentrizität der Normalkraft nach Eurocode zu berücksichtigen. Es gibt mehrere Komponenten der Exzentrizität: die Exzentrizität erster Ordnung aufgrund geometrischer Imperfektionen, die Exzentrizität erster Ordnung und die Exzentrizität zweiter Ordnung.
Die nationalen Anhänge des Eurocodes interpretieren die Anwendung der in 6.1(4), EN 1992-1-1 definierten Mindestexzentrizität für einen Querschnitt, der einer Nennkraft ausgesetzt ist, unterschiedlich. Daher gibt es keinen klaren Ansatz, wie die Exzentrizität einzustellen ist. In der Version von IDEA StatiCa 21.1 und älter wurde eine minimale Exzentrizität angewendet, die Effekten erster Ordnung entspricht. Einige von Ihnen werden vielleicht vorschlagen, dass dies zu einer konservativen Bemessung und übergroßen Querschnitten führt, während viele nationale Richtlinien die Anwendung von e0 = h/30 oder 20 mm für eine Gesamtexzentrizität empfehlen, nicht nur für die Exzentrizität aufgrund der ersten Ordnung.
Aus diesem Grund wurde in der Version IDEA StatiCa 22.0 eine Aktualisierung der Definition einer Exzentrizität für auf Druck belastete Betonstützen implementiert. Jetzt können Sie wählen, welcher Ansatz am besten zu Ihnen passt.
Ein neuer Teil, die Anwendung der Mindestexzentrizität 6.1 (4), wurde den Normeinstellungen in der Anwendung RCS hinzugefügt. Hier können Sie auswählen, wie die minimale Exzentrizität definiert werden soll:
- Exzentrizität erster Ordnung einschließlich geometrischer Imperfektionen
- Bauteile, die einer Normalkraft ohne Biegung ausgesetzt sind
- Gesamtexzentrizität (derselbe Ansatz wie in IDEA StatiCa RCS 21.1 und älter)
- Anwendung der Mindestexzentrizität wird nicht berücksichtigt (diese Bedingung ist aus)
Die Voreinstellung der Mindestexzentrizität entspricht einem bestimmten nationalen Anhang. Der Nutzer kann diese Einstellung jedoch bei Bedarf ändern.

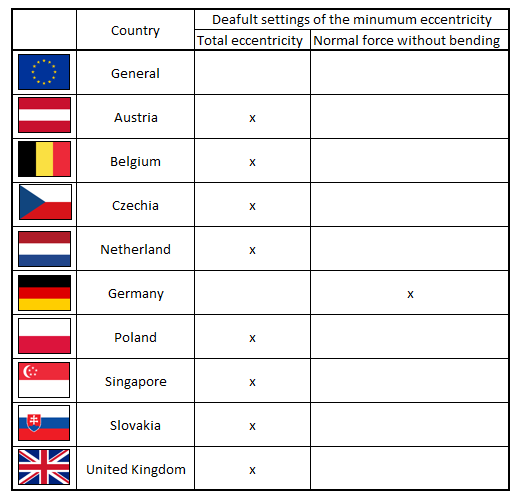

Übersicht über die Standardeinstellungen der Mindestexzentrizität für einen bestimmten nationalen Anhang:
Dieses Update ist seit der Version IDEA StatiCa 22.0 verfügbar.
Verfügbar in allen Expert- und Enhanced-Editionen von IDEA StatiCa Concrete and Prestressing.
