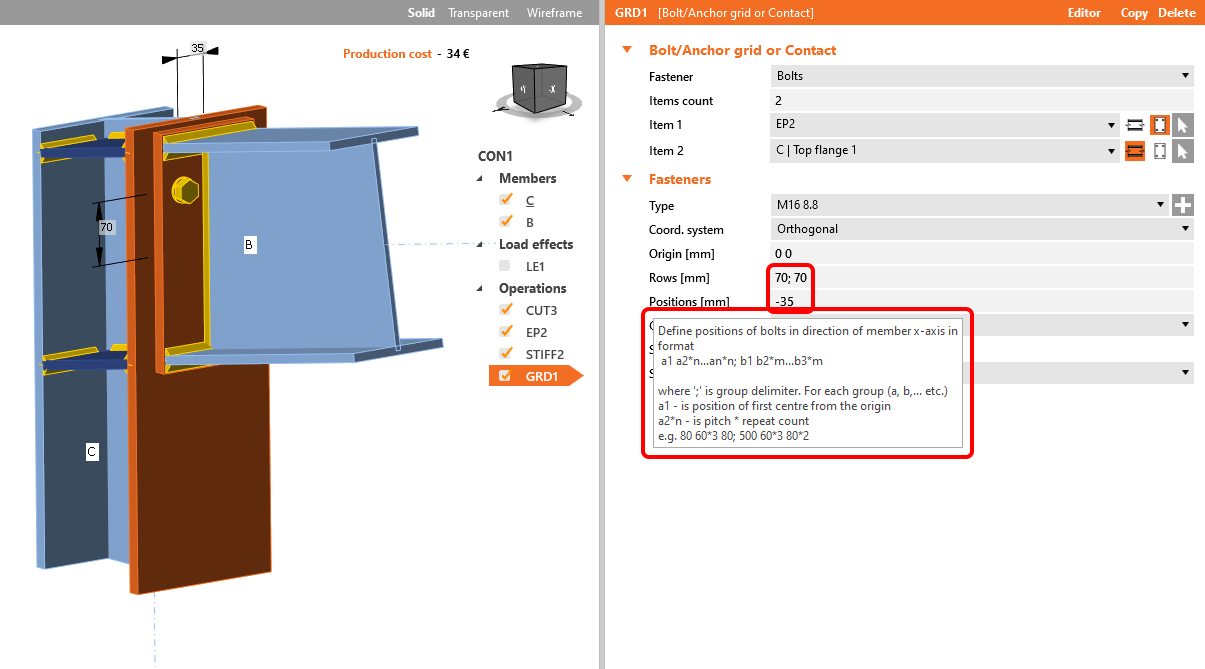

Bei Operationen, die Schrauben erzeugen (Schraubenraster oder Kontakt, Stirnplatte, Fahnenblech usw.) unterscheiden sich die Eingabe der Schraubenposition und die Definition der Schraubenkoordinaten. Wenn Sie mit der Maus über den Text fahren, können Sie einen Tooltip lesen, der die Art der Eingabe beschreibt, z. B. für Reihen und Positionen des allgemeinen Schraubenrasters.
Machen Sie sich mit der Eingabe von Schrauben für jede Operation vertraut, indem Sie verschiedene Werte ausprobieren. Sie können die erzeugten Schraubenrasterabmessungen jederzeit in der 3D-Szene überprüfen.

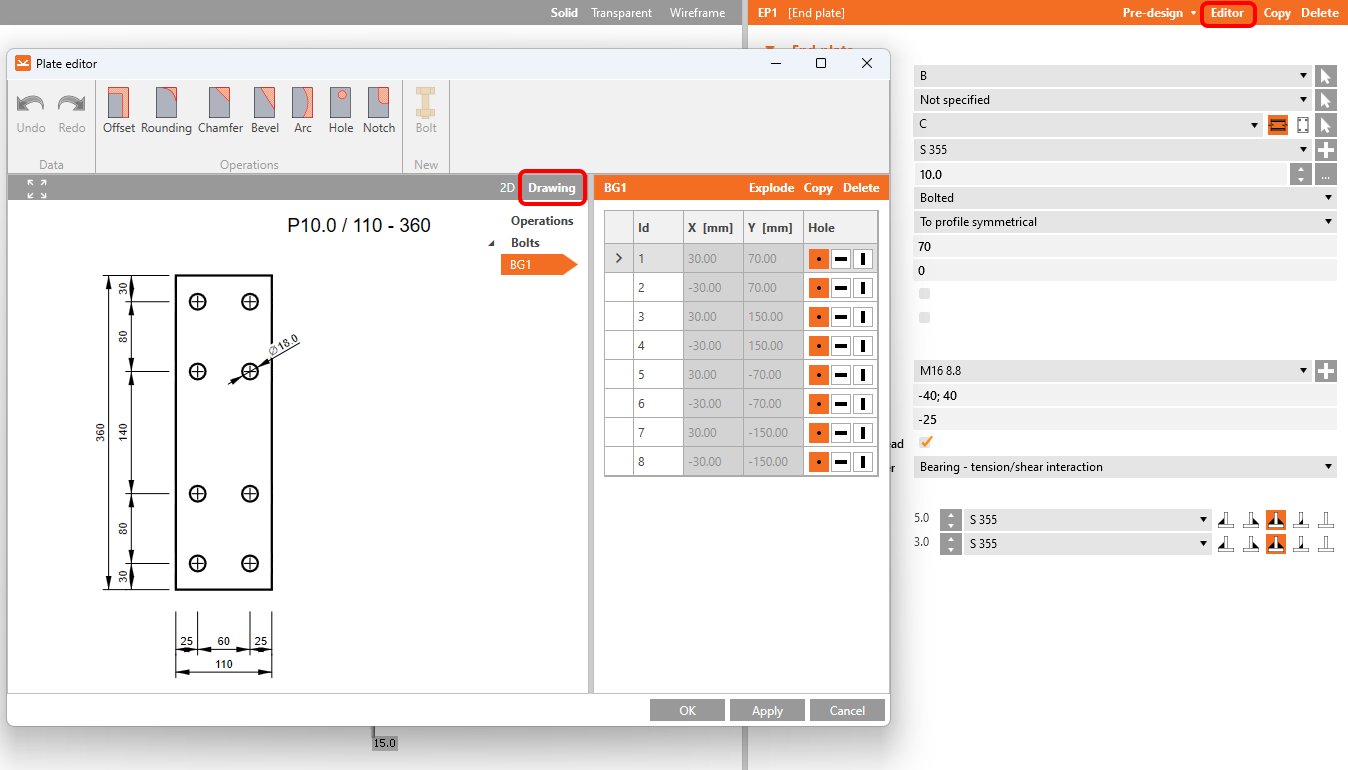

Um eine 2D-Zeichnung mit Maßen anzuzeigen, gehen Sie zum Editor der Operation und wechseln Sie zur Registerkarte Zeichnung.

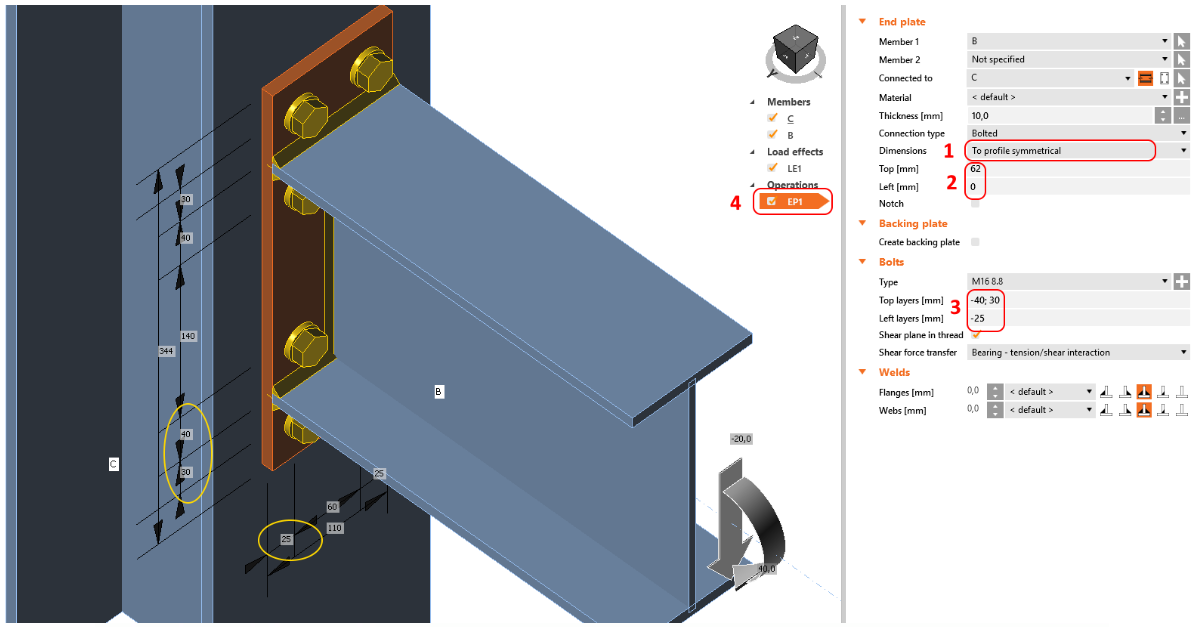

Schraubenposition für die Stirnplatten-Operation eingeben
Fügen Sie die Operation Stirnplatte hinzu und legen Sie mit dem Parameter Abmessungen den Typ der Stirnplatte und damit die Schraubeneingabe fest.
Geben Sie dann die symmetrischen Schraubenpositionen ein, indem Sie die Werte für Obere Lagen und Linke Lagen ausfüllen. Bei dieser Operation stellen die Werte den Abstand vom Umriss des Querschnitts nach außen dar.
Eine mehrfache Anzahl von Schraubenreihen und -spalten kann mit Trennzeichen zweier Typen angegeben werden:
Absolutes Trennzeichen ";" (Semikolon) – Abstand gemessen vom Umriss des Querschnitts (Referenzlinie)
Relatives Trennzeichen " " (Leerzeichen) – Abstand gemessen von der vorherigen Schraubenreihe/-spalte
Z. B. ist die Eingabe „40; 80; 120; 160; 200" gleich „40 40 40 40 40" und auch „4*40". Sie können auch alle Trennzeichen kombinieren, z. B. Eingabe „40; 80; 120 40 40".

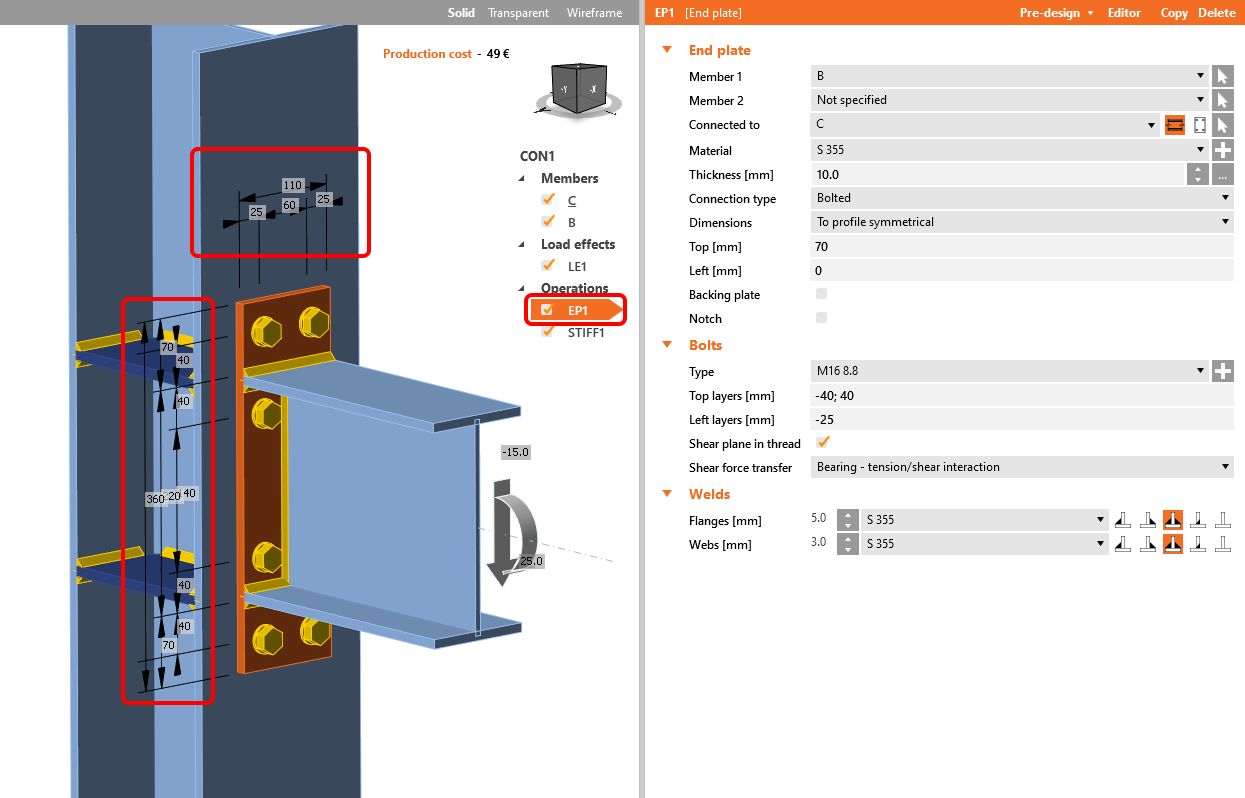

Sie können die Schraubenrasterabmessungen in der 3D-Szene überprüfen.

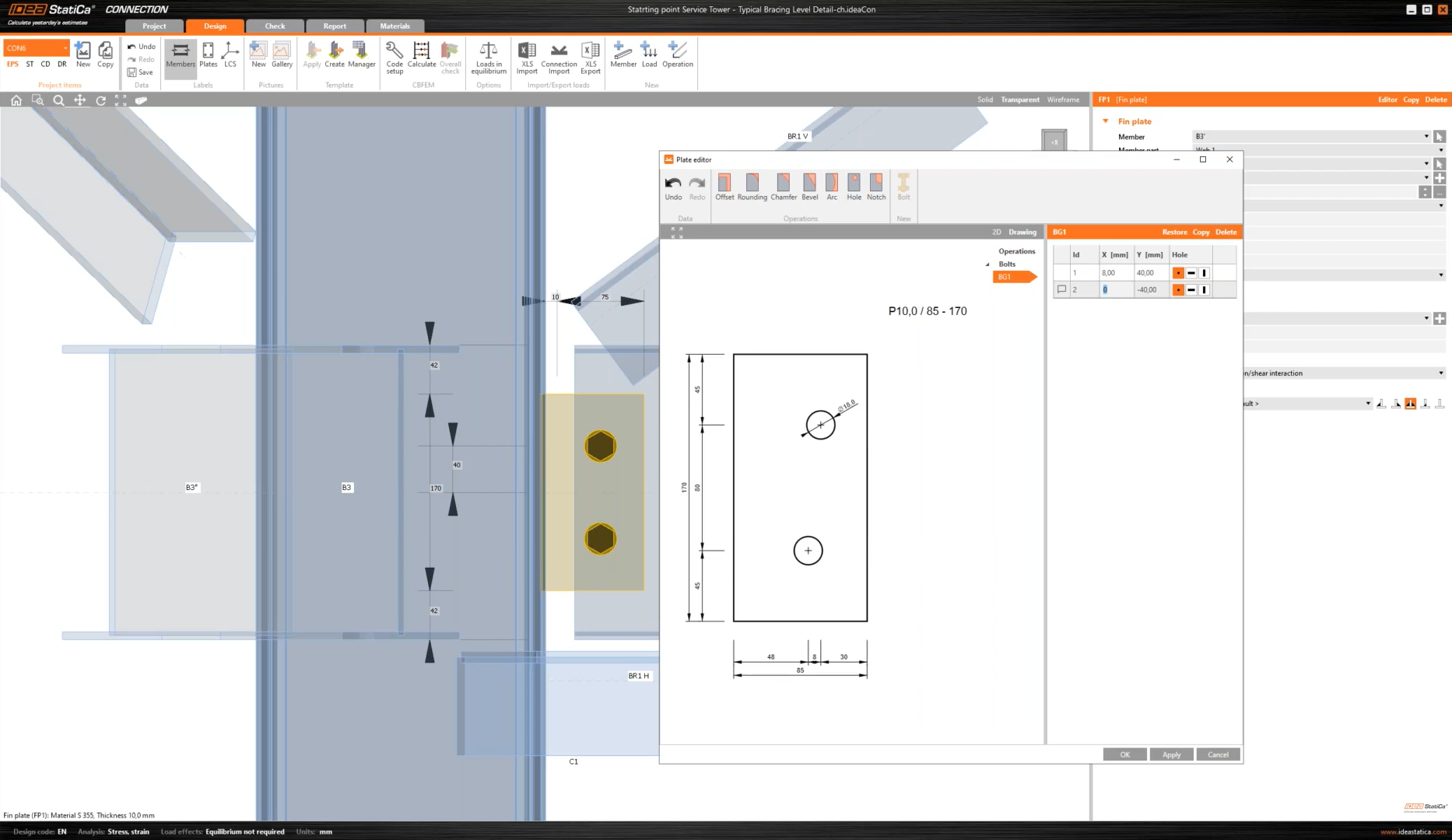

Eine einzelne Schraube innerhalb eines Schraubenrasters verschieben
Sie können die Position einer einzelnen Schraube oder einer Schraubenreihe in einem Schraubenraster im Editor ändern oder verschieben. Wählen Sie die Fertigungsoperation aus, die das Schraubenraster enthält, dann Aufteilen Sie die Schraubengruppe und ändern Sie die Koordinaten jeder Schraube separat.
