Normové posouzení svarů podle čínské normy

Tento článek je také dostupný v

Koutové svary jsou posuzovány podle GB 50017 - Kapitola 11. Pevnost tupých svarů se předpokládá stejná jako u základního materiálu a není posuzována.

Předpokládají se tupé svary s plným průvarem a jejich únosnost se považuje za rovnou únosnosti základního materiálu - čl. 11.2.1.

Návrhová únosnost koutových svarů je posuzována podle čl. 11.2.2.2:

\sigma_w = \sqrt{ \left ( \frac{\sigma_f}{\beta_f} \right ) ^2 + \tau_f^2} \le f_f^w

kde:

$σ f - napětí na účinné ploše svaru kolmé na délku svaru$
$β f - součinitel zvětšení návrhové hodnoty pevnosti koutového svaru; β f = 1,22 pro statické zatížení a úhel mezi svarovými plochami α = 90°; jinak β f = 1,0$
$τ f - smykové napětí na účinné ploše svaru rovnoběžné s délkou svaru$
$f f w - návrhová pevnost koutového svaru$

Návrhová pevnost koutového svaru f f w pro svařovací elektrody; odvozeno z Tabulky 4.4.5

Výchozí elektrody jsou E43 pro nejslabší připojovaný plech s f u < 470 MPa, E50 pro 470 MPa \leq f u < 520 MPa a E55 pro 520 MPa \leq f u .

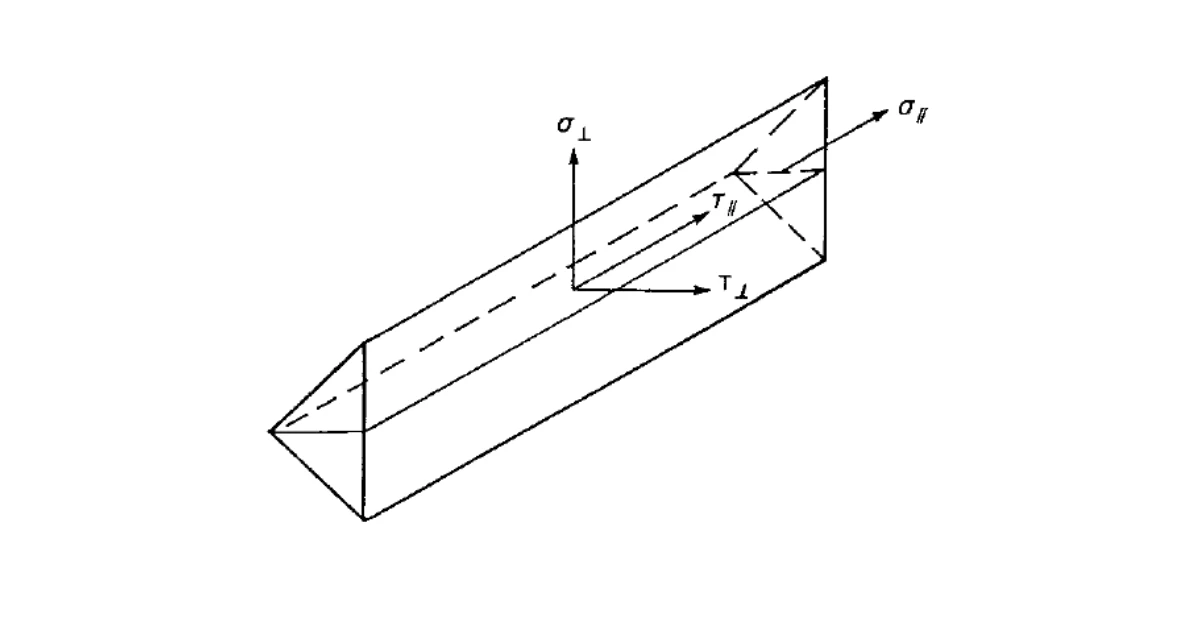

Diagramy svarů zobrazují napětí podle následujícího vzorce:

\sigma = \sqrt{ \frac{1}{\beta_f^2}(\sigma_{\perp}^2 + \tau_{\perp}^2) + \tau_{\parallel}^2 }

Normové posouzení svarů podle čínské normy
