Knihovna materiálů a sortimentu produktů (MPRL) má možnost ukládat vlastní průřezy, stejně to bylo doposud možné s materiály a šroubovými sestavami. Z MPRL je průřez k dispozici pro použití v dalších projektech uživatelů.
Uložené vlastní průřezy jsou k dispozici v IDEA StatiCa Connection a IDEA StatiCa Checkbot – obě aplikace mohou otevřít uloženou knihovnu MPRL.
V současné době může uživatel ukládat válcované, složené, svařované, tenkostěnné, dřevěné a obecné průřezy. Pro uložení párových válcovaných, I-řezů (T) je nutné použít speciální postup (viz níže).
Definice vlastního/parametrického průřezu
Knihovna průřezů spojuje válcované průřezy a standardní a parametrické/vlastní průřezy dohromady.
Jako příklad je uvedena definice válcovaného úhelníku.

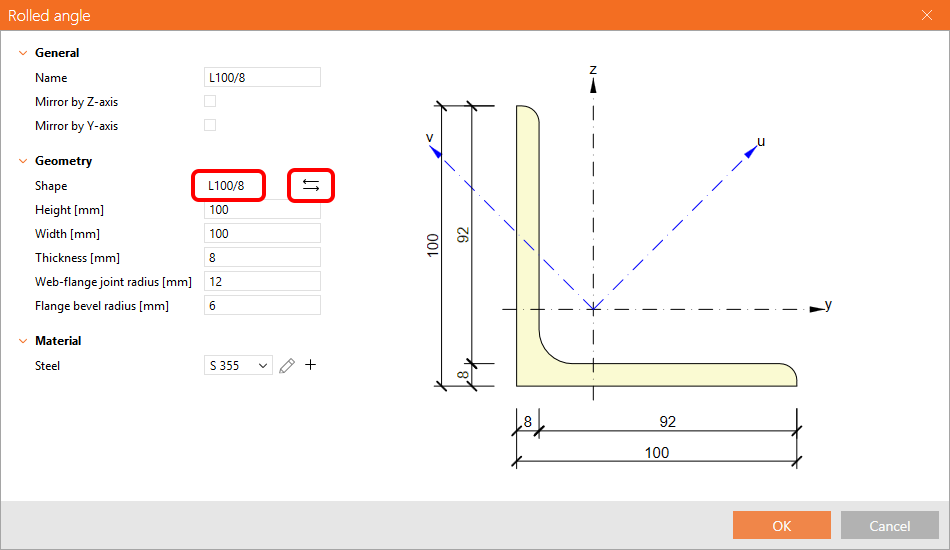

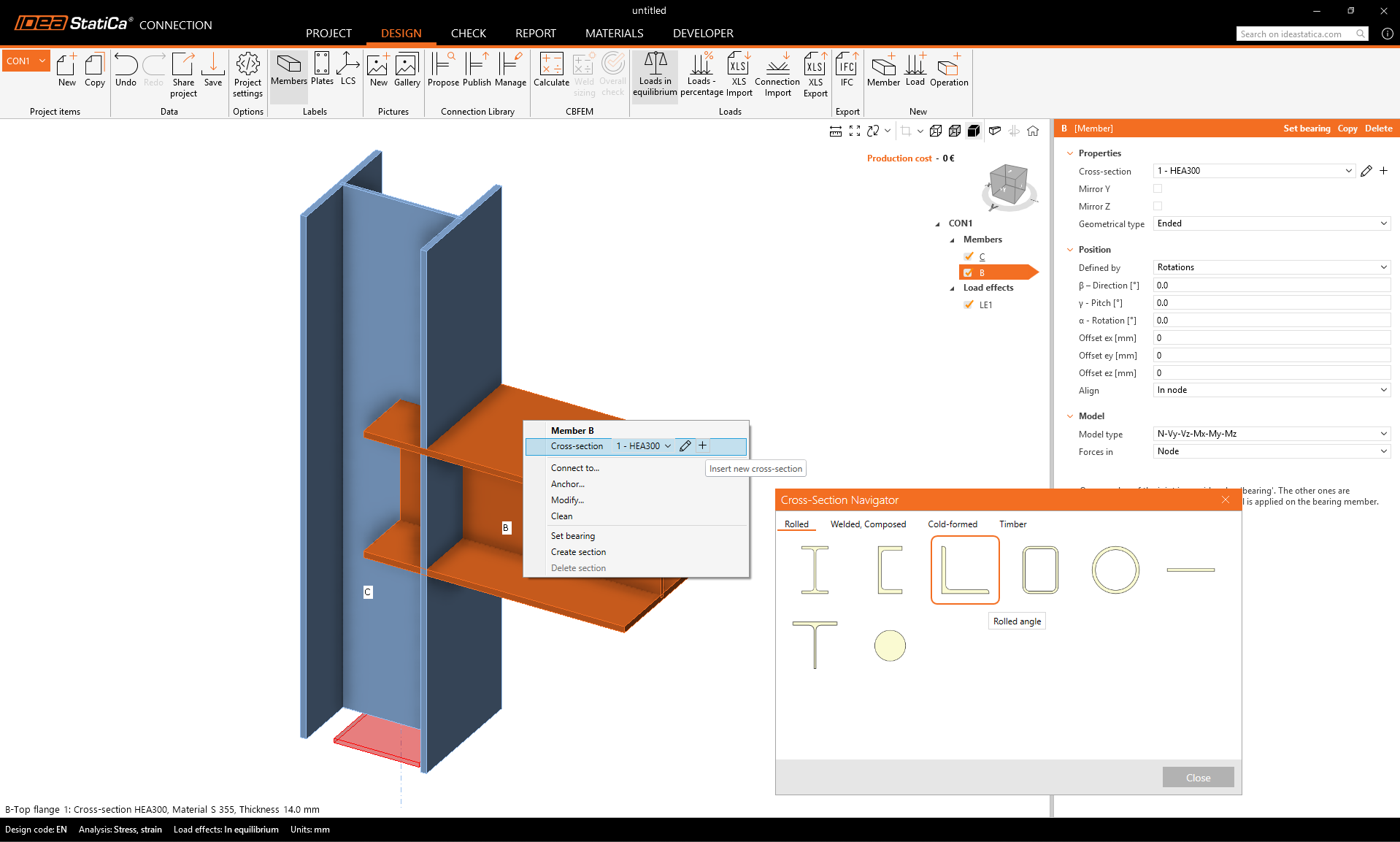

Nejprve je vybrán standardní průřez. Pomocí tlačítka se šipkou lze průřez změnit na jiný z knihovny úhelníků.

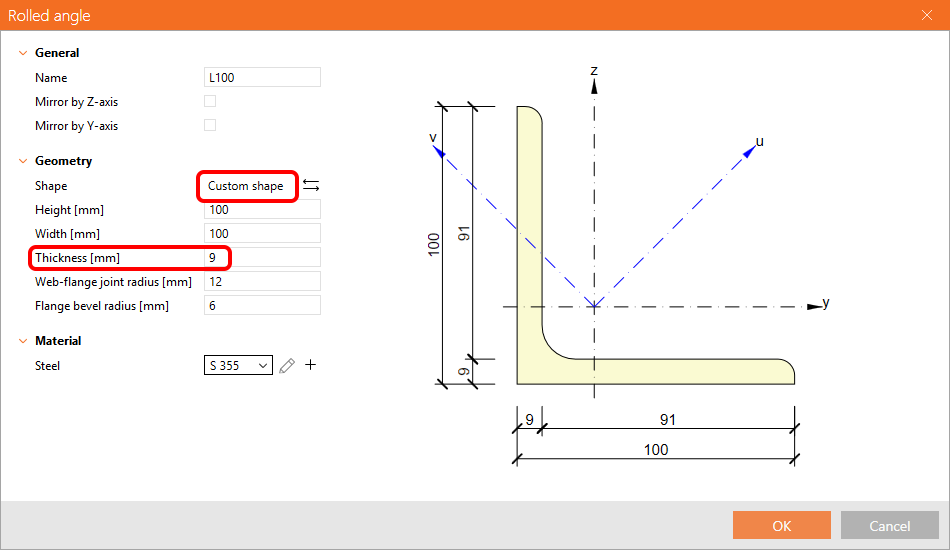

Když jsou změněny některé parametry (tloušťka standardního průřezu atd.), průřez se stane "vlastním".

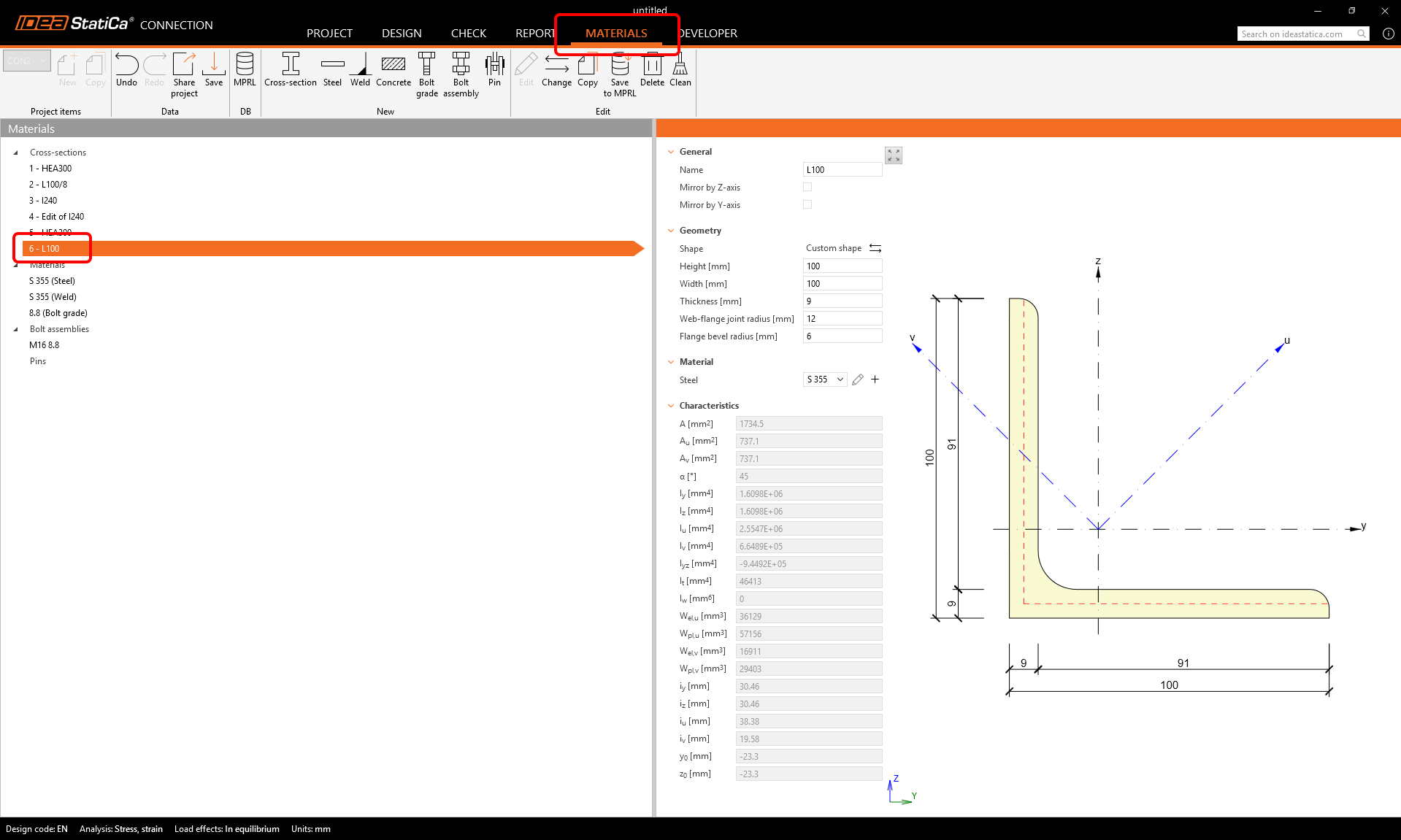

Vlastní průřez je zobrazen v záložce Materiály.
Uložení vlastního průřezu do MPRL

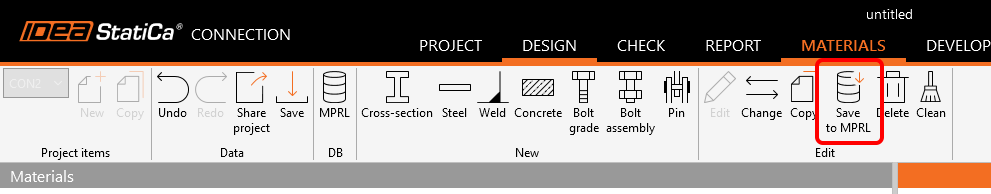

Vlastní průřez lze uložit do MPRL pomocí tlačítka v horním pásu karet.
Název průřezu lze upravit a uložit do vybrané/vytvořené tabulky v MPRL.

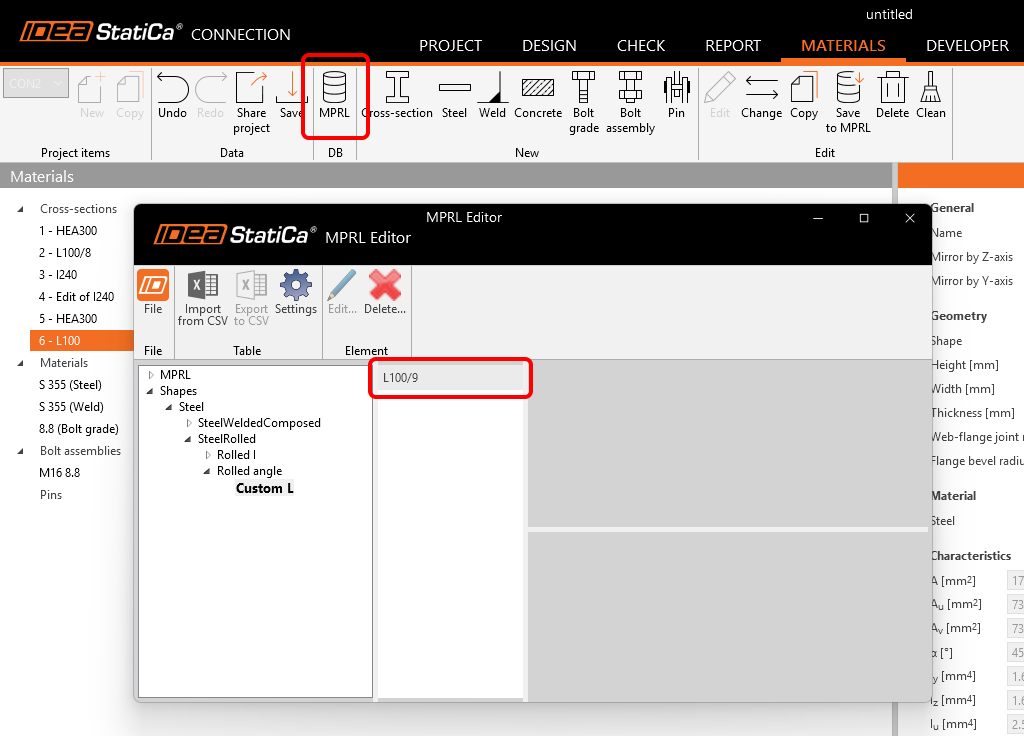

V MPRL je vlastní průřez L (100/9) uložen do vybraného umístění.
Uložení obecného průřezu do MPRL

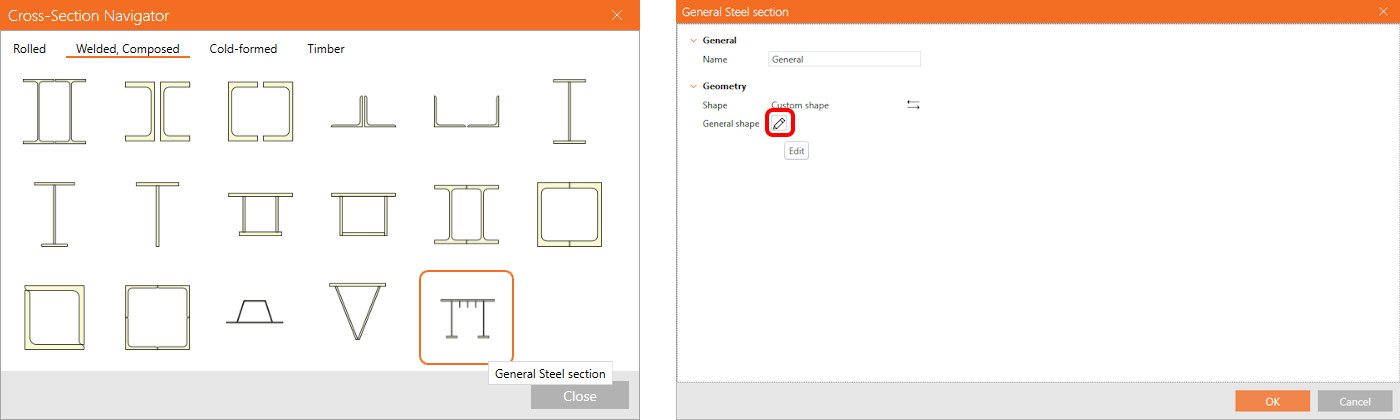

Je také možné uložit vlastní průřez vytvořený v Editoru průřezů do vaší MPRL (od verze 25.0.3).
Obecný průřez lze definovat v Editoru, který lze otevřít z knihovny průřezů.

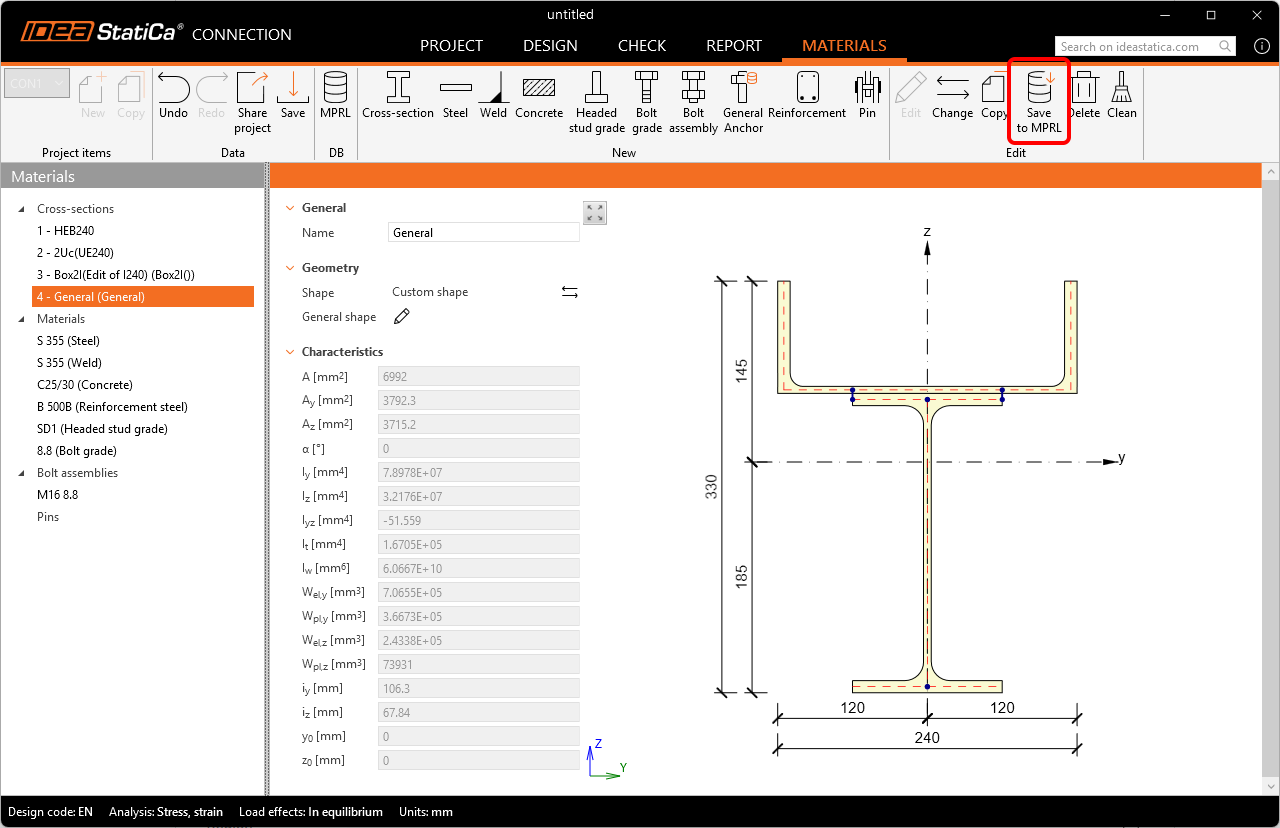

V Materiálech uložte obecný průřez do vaší MPRL.

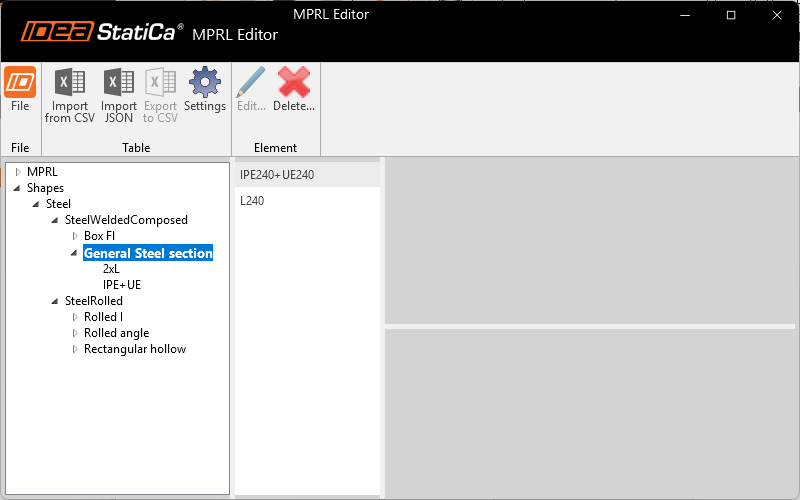

Tyto průřezy jsou uloženy společně na vyhrazeném místě v MPRL pod svařovanými průřezy.
Omezení
- Ukládání složených (párových) průřezů: 2I, 2Uc, 2Uo, 2Lt, 2Lu, Box 2i, Box 2U, Box 2L, Box 4L není v současné době k dispozici.
Navrhovaný postup je zadání jako obecný ocelový průřez. - Ukládání betonových průřezů není v současné době k dispozici.
Načtení průřezu z MPRL
V novém projektu Connection nebo Checkbot můžete načíst dříve uložené vlastní průřezy z MPRL pomocí standardní knihovny průřezů.

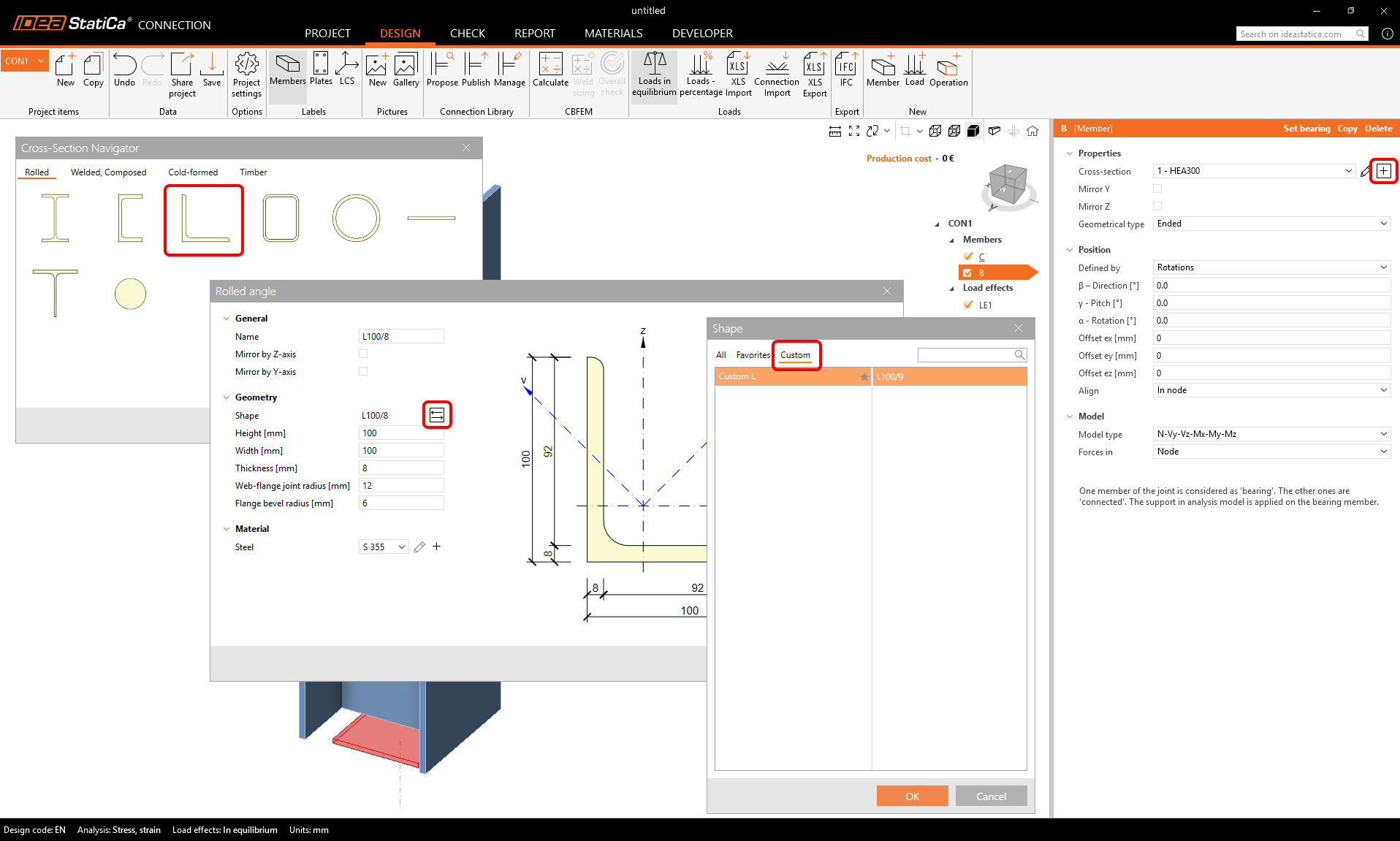

Výběr tvaru zahrnuje Vlastní průřez, kde jsou k dispozici pouze vlastní tvary uložené v MPRL pod určitými typy. Všimněte si, že tabulky s "vlastními" průřezy jsou také k dispozici ve "Všech" a mohou být označeny jako Oblíbené.
Export a import průřezů z/do MPRL
Přímý export/import průřezů z/do MPRL není v současné době k dispozici.
Pro sdílení celé knihovny vlastních tvarů můžete sdílet následující soubor, který lze zkopírovat na jiný počítač (do stejného umístění).
%AppData%\IDEA_RS\user_mprl_v2.sqlite
Vydáno v IDEA StatiCa verzi 24.1.4, aktualizováno ve verzi 25.1
