V IDEA StatiCa Connection nyní můžete vytvářet modely přípojů pomocí parametrů (vztahů definovaných mezi jednotlivými entitami). Parametrický návrh nám umožňuje efektivně navrhovat standardizované přípoje – o tom, jak pracovat s parametry, si přečtěte v tomto článku.
Integrace parametrických šablon do Connection Library nabízí nový přístup k navrhování přípojů v IDEA StatiCa Connection. Uživatelům dovolí vytvářet a používat kolekci šablon, které lze snadno přizpůsobit.
Jak to funguje?
Uživatel si vytvořený přípoj nahraje do své firemní nebo osobní knihovny včetně definovaných parametrů. Jakmile se v projektu objeví stejná geometrie a řešení lze opakovat, může uživatel aplikovat tento předem připravený návrh (šablonu) se všemi uloženými parametry.

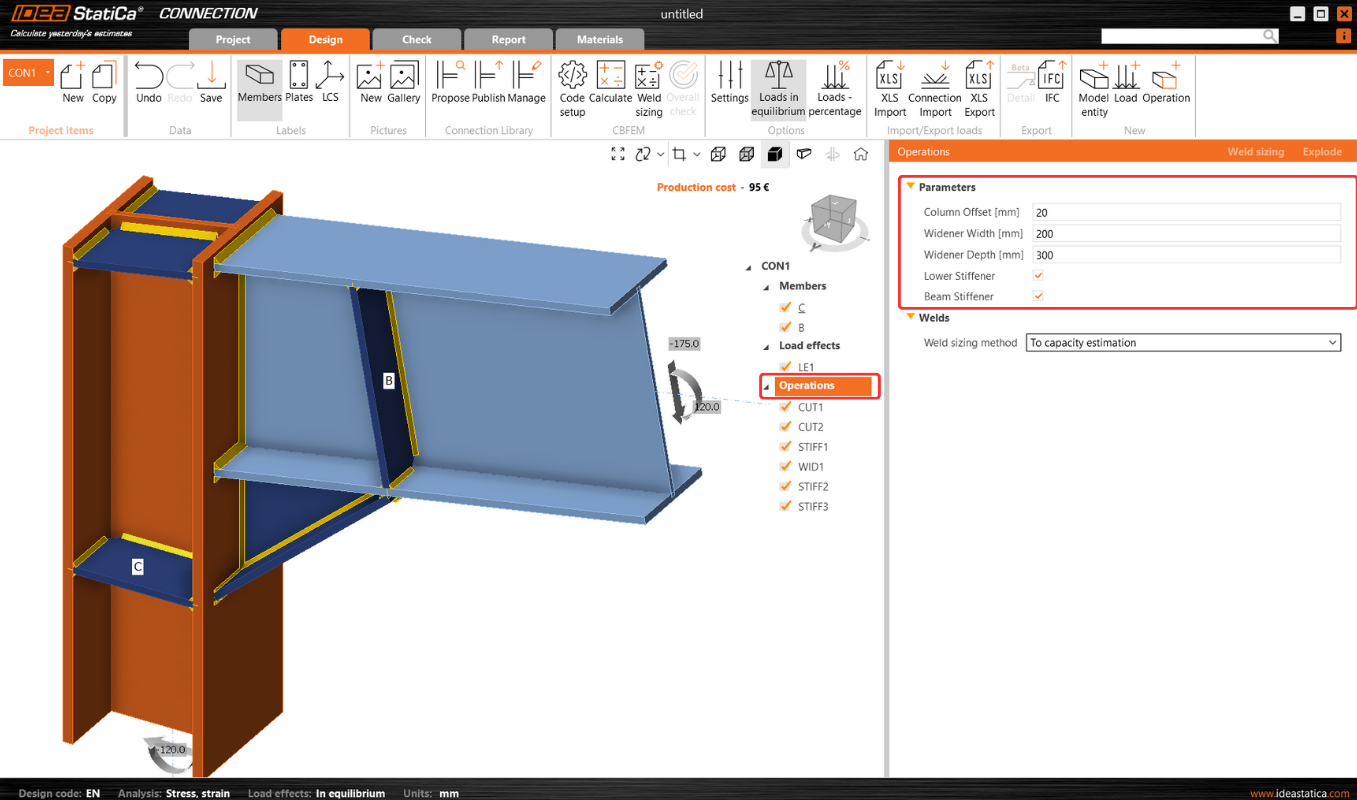

Po aplikování šablony je navíc možné měnit parametry přímo v hlavním okně návrhu a není potřeba přecházet do vývojářského režimu. Toto uživatelsky přívětivé prostředí dovoluje méně zkušeným uživatelům bezpečně pracovat s parametry v rámci omezení, které nastavili jejich zkušenější kolegové.

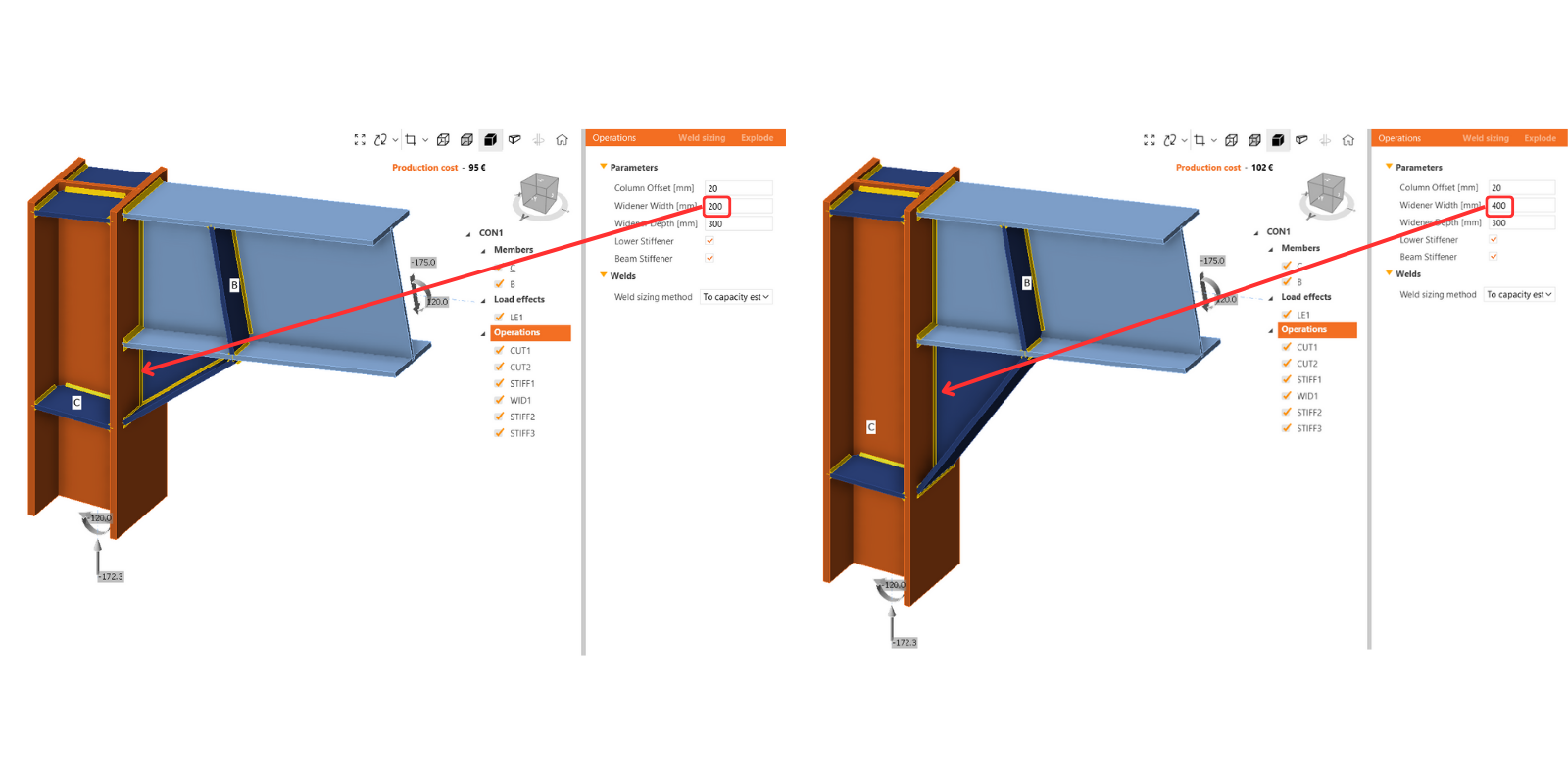

Změnou jednoho parametru lze provést více kroků najednou. Například při změně šířky výztuhy se ovlivní nejen samotný plech, ale také všechny související svary a umístění výztuhy:
Zamknuté úpravy v seznamu vlastností některých výrobních operací jsou v takových případech zakázány. Pokud si však uživatel přeje, může parametry rozbít pomocí tlačítka „rozložit“. a pokračovat dále v úpravách operací.

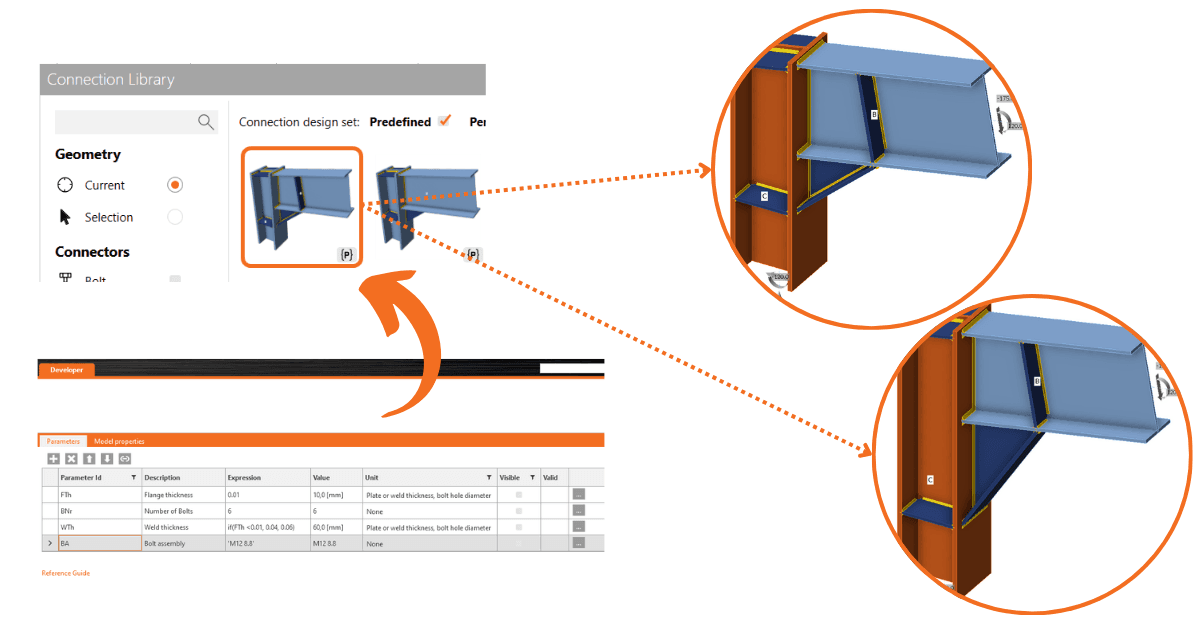

Šablony obsahující parametry jsou označeny malým písmenem {p}. Několik parametrických šablon již bylo připraveno a zpřístupněno v předdefinované sadě návrhů týmem IDEA StatiCa.
Jaké jsou přednosti parametrických šablon?
- Univerzální šablony: Šablony jsou navrženy tak, aby byly univerzálně použitelné a poskytovaly pevný základ pro širokou škálu projektů.
- Přizpůsobení parametrů: Prostřednictvím karty vývojář mohou uživatelé definovat specifické parametry pro každou šablonu, což umožňuje vysoký stupeň přizpůsobení návrhu.
- Identifikace šablon: Parametrické šablony jsou snadno identifikovatelné podle symbolu {p}, což zajišťuje, že uživatelé je v knihovně mohou rychle rozpoznat a ve svých projektech využít.

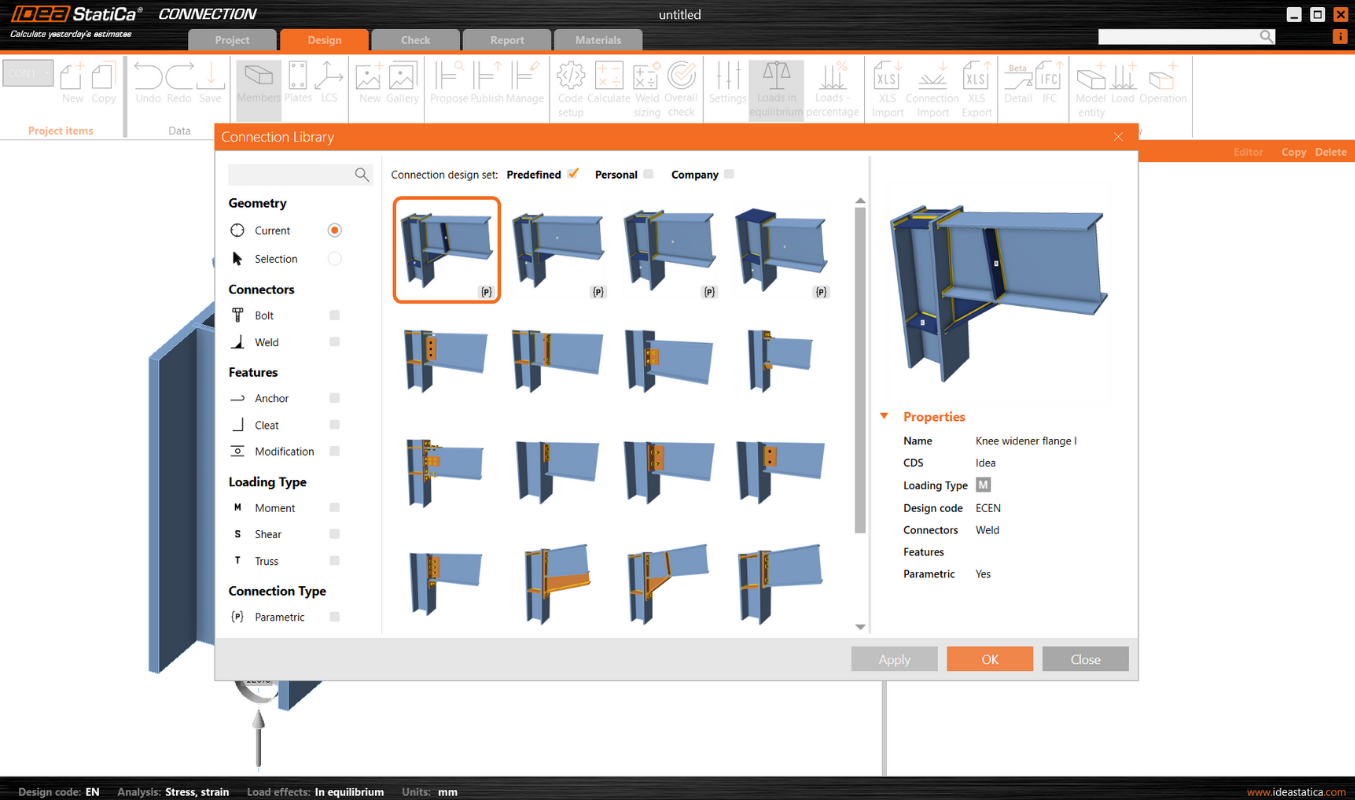

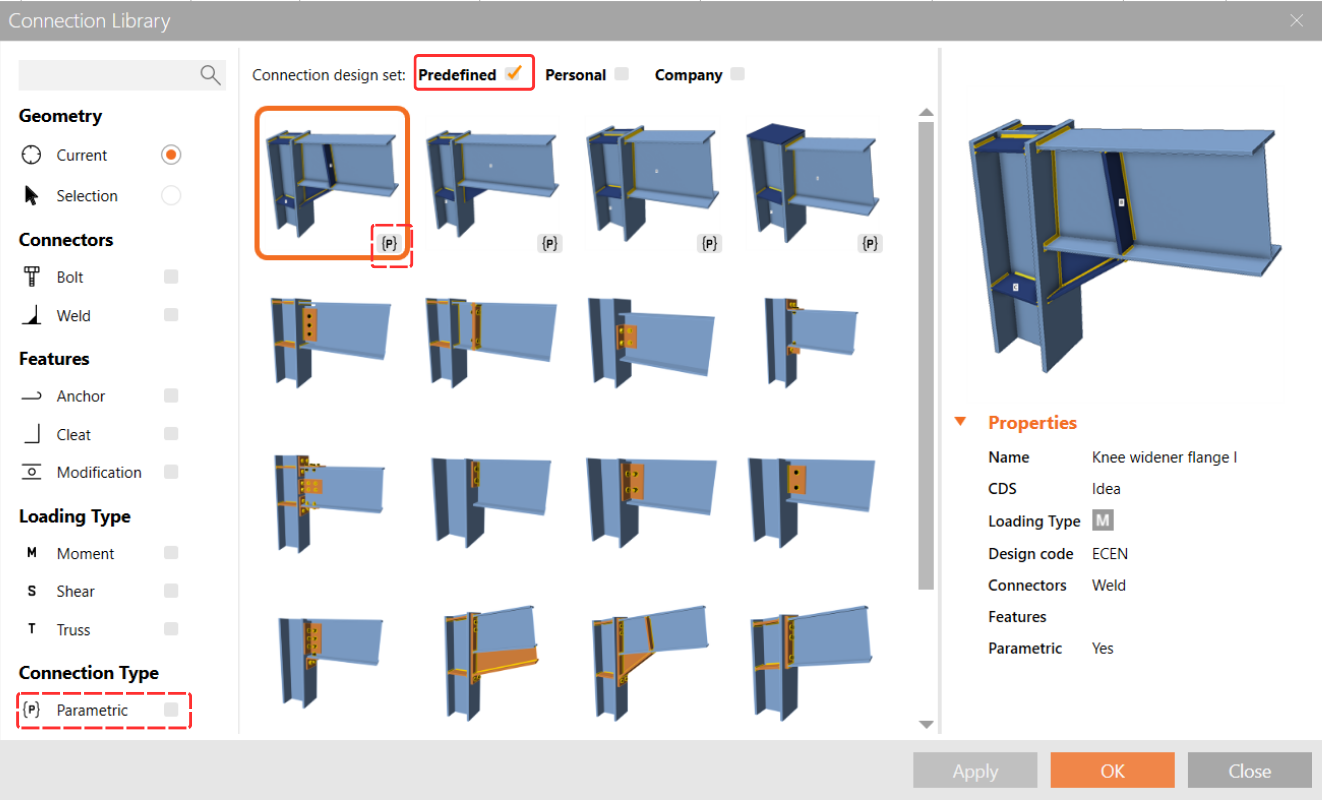

- Rozšířené filtrování knihovny: Filtr v okně Návrh v Connection Library umoźňuje zobrazit jen parametrické šablony.
Vliv na vaši práci
Zahrnutí parametrických šablon do Connection Library představuje významný pokrok v procesu návrhu. Tato funkce zjednodušuje celý proces tím, že poskytuje:
- Efektivitu: Použití šablon urychluje návrh a umožňuje rychlejší iterace a úpravy.
- Konzistenci: Parametrické šablony zajišťují konzistenci návrhu napříč projekty, což je zásadní pro udržení jednotného návrhu u opakujících se přípojů.
- Spolupráci: Možnost sdílet šablony zlepšuje spolupráci mezi týmy a širší komunitou projektantů a konstruktérů.
- Přizpůsobení: Projektanti mohou šablony přizpůsobit konkrétním požadavkům projektu.
Vydáno v IDEA StatiCa patch 23.1.5.
Výchozí nastavení ovládacích prvků v záložce Operace (ve verzi 24.1)
Abychom zjednodušili vytváření parametrických šablon a umožnili kdykoli dosáhnout tohoto nastavení, zahrnujeme tyto ovládací prvky jako výchozí sady do kořenového adresáře operací.

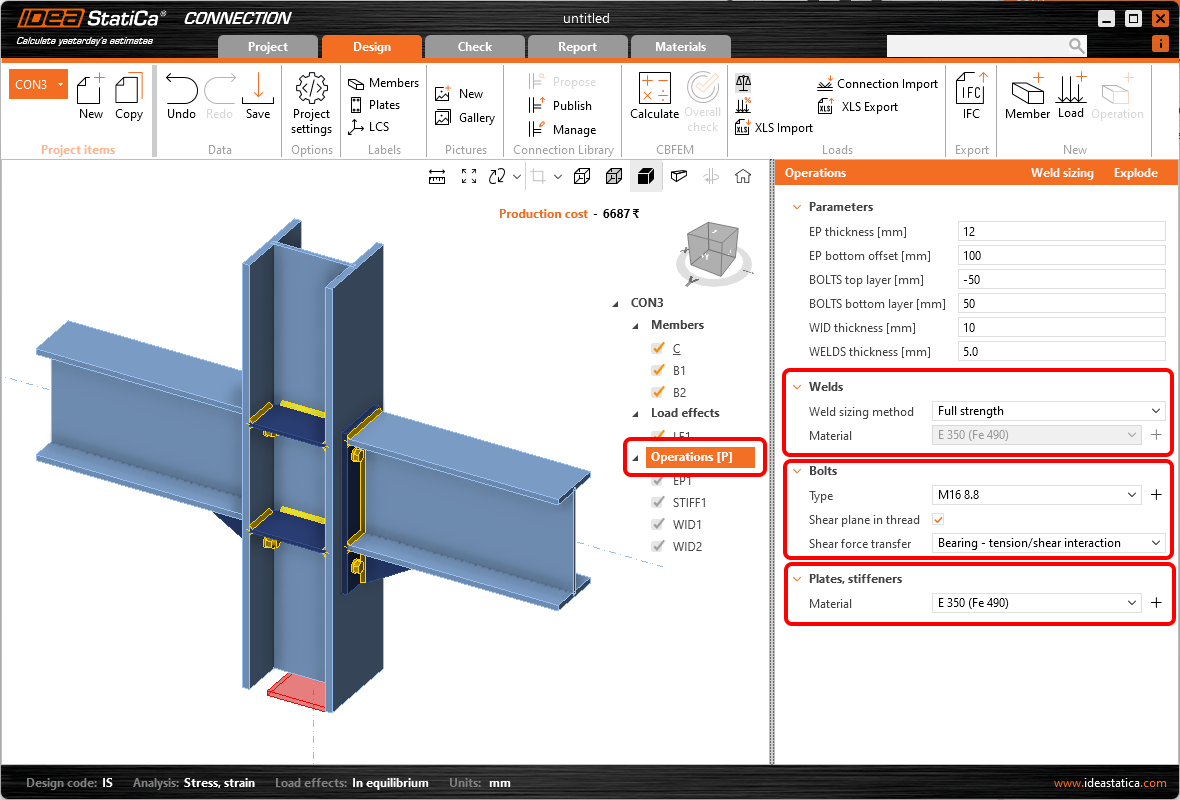

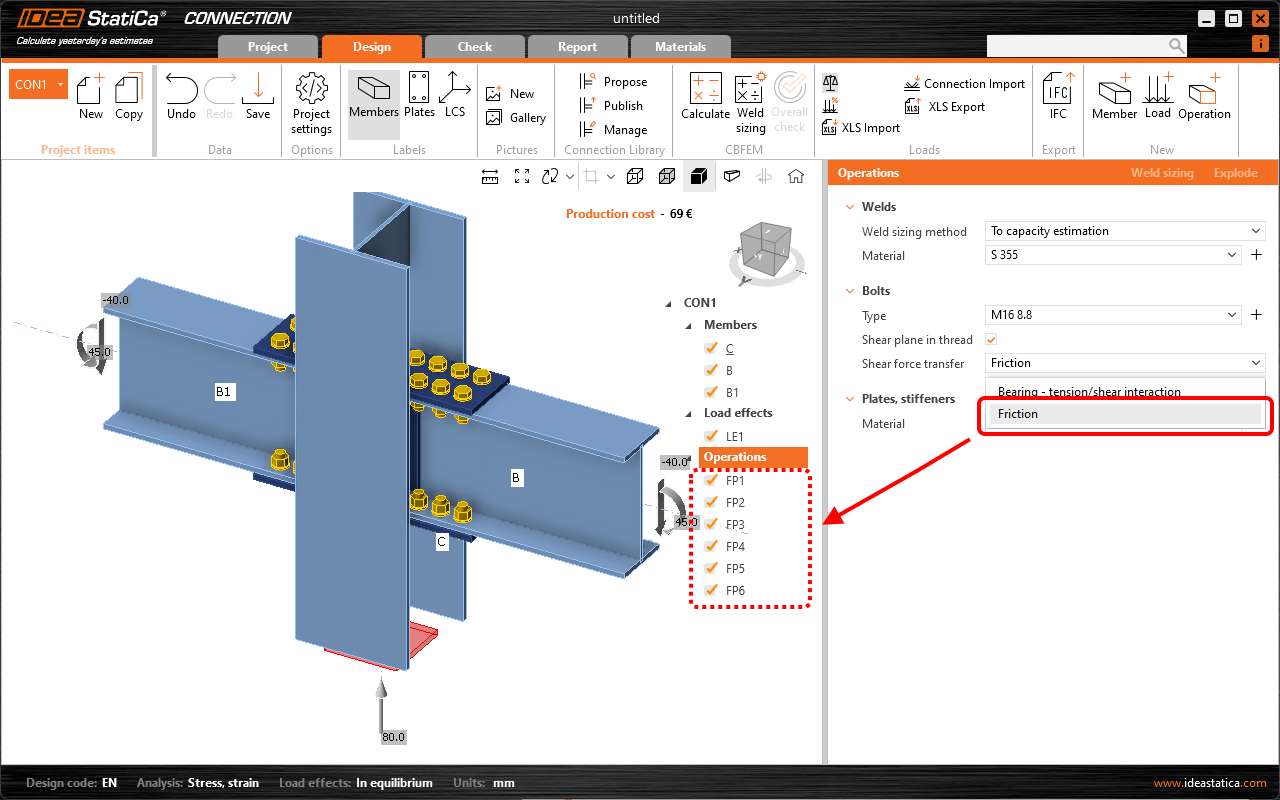

Aby bylo možné opakující se vlastnosti jednotlivých operací pro celý model nastavit jednotně, lze nyní v záložece Operace nastavit hromadně tyto paramery:
- Nastavení svaru: Metoda dimenzování svaru a materiál svaru (24.0.5)
- Nastavení šroubů: Typ, Smyková rovina v závitu a Přenos smykové síly (24.1.0)
- Nastavení desek: Materiál (24.1.0)
V případě, že některá vlastnost z hromadného nastavení je použita jako parametr přípoje, je tato hromadně nastavená vlastnost deaktivována.
Výhodou je, že tyto ovládací prvky jsou zobrazeny i bez parametrické šablony, což umožňuje rychlé změny a sjednocuje vlastnosti libovolného modelu přípoje. Tímto chováním zabráníme možnosti ovlivňovat stejné vlastnosti ze dvou míst a tím znehodnotit návrh přípoje cirkulárními referencemi.
Jaké jsou výhody?
- Nyní již není nutné ručně vytvářet parametry pro opakující se vlastnosti jako třeba material plechů, velikost a jakost šroubů, tloušťka svarů atd.
- Jednodušší sjednocení vlastností na celém modelu.
Vydáno v IDEA StatiCa verze 24.1.

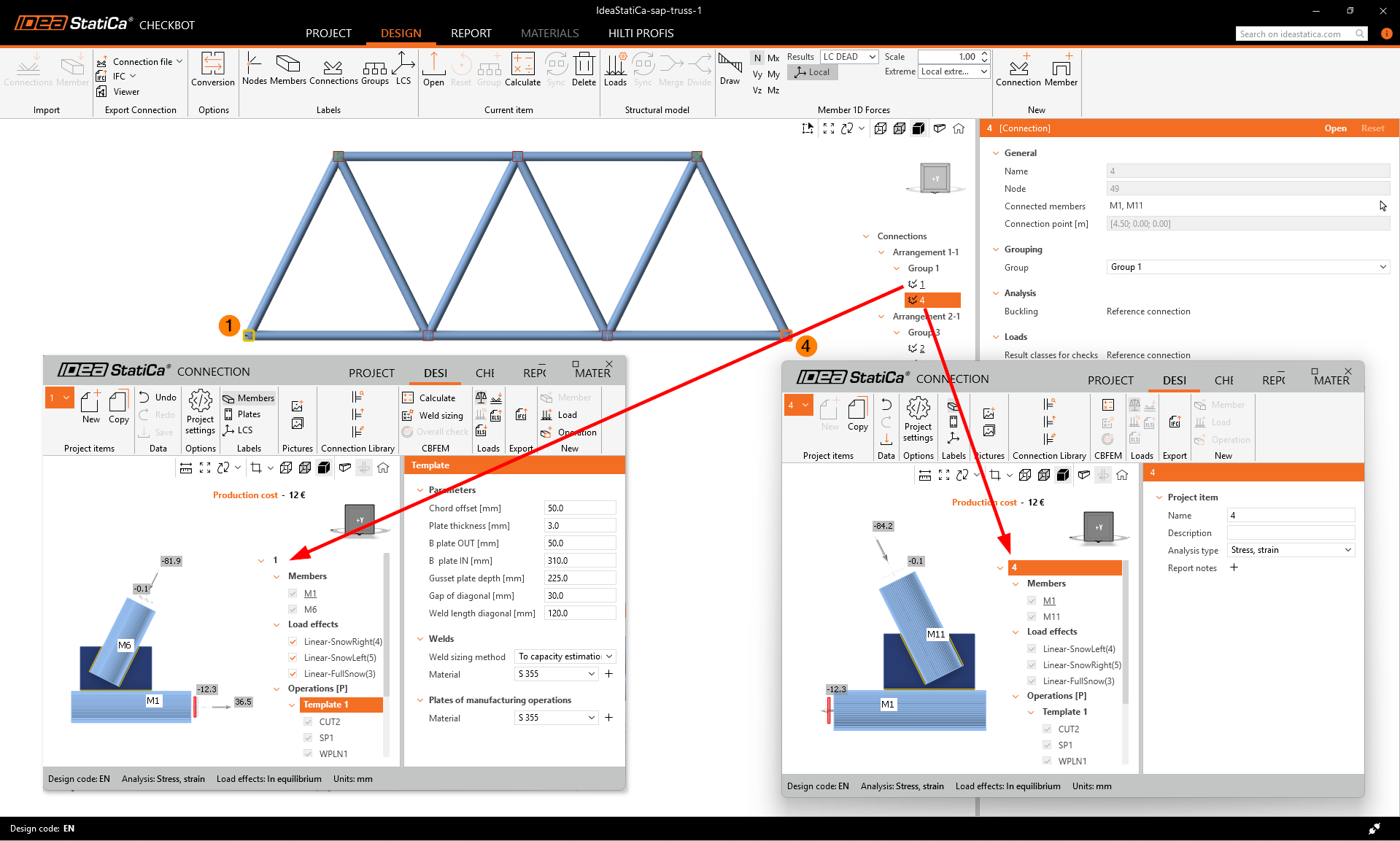

Vylepšení předdefinované sady
Bylo provedeno několik vylepšení parametrických šablon vytvořených pomocí průvodce pro zlepšení použitelnosti a přehlednosti.

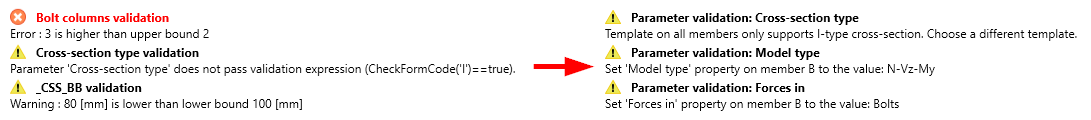

- Validační zprávy byly vylepšeny, nyní se zobrazují pouze funkční a relevantní upozornění, jako jsou nesprávný typ prvku, kompatibilita průřezu nebo problémy s definicí zatížení.
- Texty zpráv byly také přepsány pro lepší čitelnost a technickou přesnost.
- Šablony nyní správně uchovávají data průřezu pro příložky a výztužné prvky, což zajišťuje přesné generování geometrie.
- Vlastní průřezy (CSS) uložené v MPRL jsou zahrnuty v šablonách a automaticky aplikovány na nové modely.

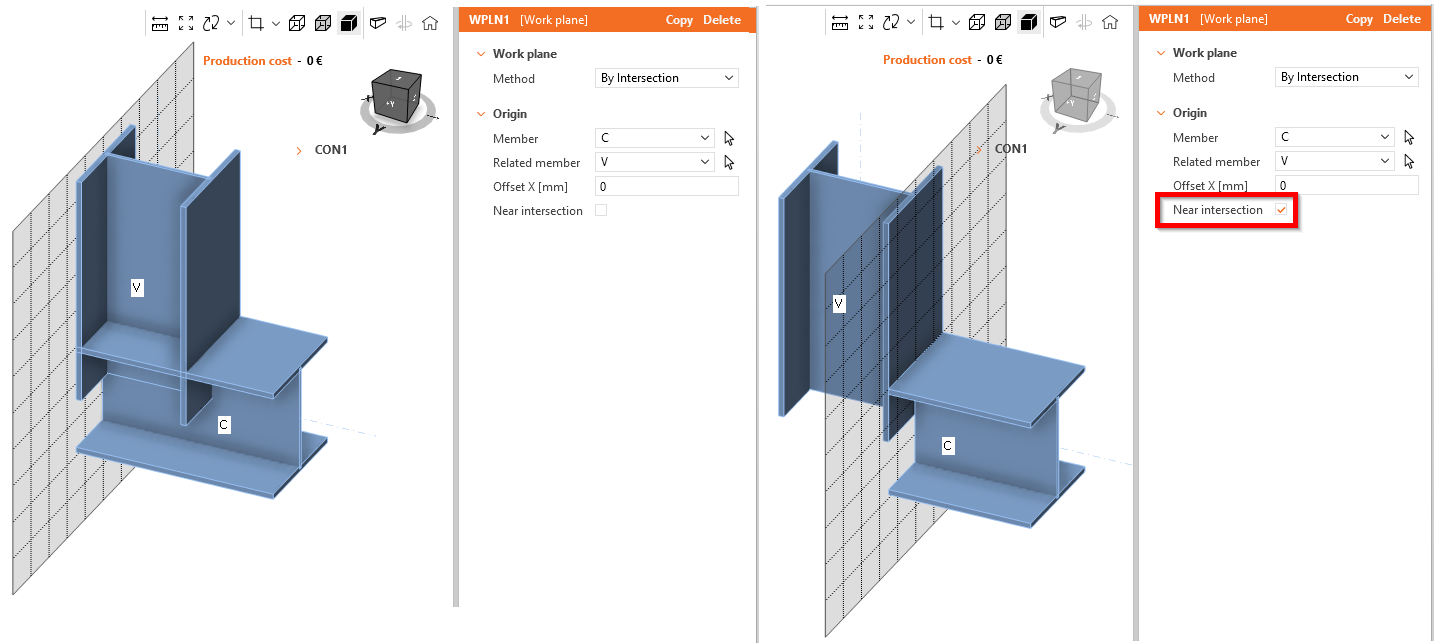

- Nová metoda operace pracovní roviny, Průsečík, umožňuje použití šablon pro prvky končící v obou směrech X+ a X– v rámci Checkbotu, s nastavitelným posunem a umístěním na blízké nebo vzdálené hraně souvisejícího prvku.
Díky této nové funkci jsou šablony použitelné na obou koncích v Checkkbotu.
Parametrické šablony lze také kombinovat mezi sebou nebo se standardními výrobními operacemi.
Vydáno v IDEA StatiCa verze 25.1.
