Výpočet tuhosti (EN)

1 Nový projekt

Spusťte IDEA StatiCa (stáhněte nejnovější verzi) a vyberte aplikaci Connection.

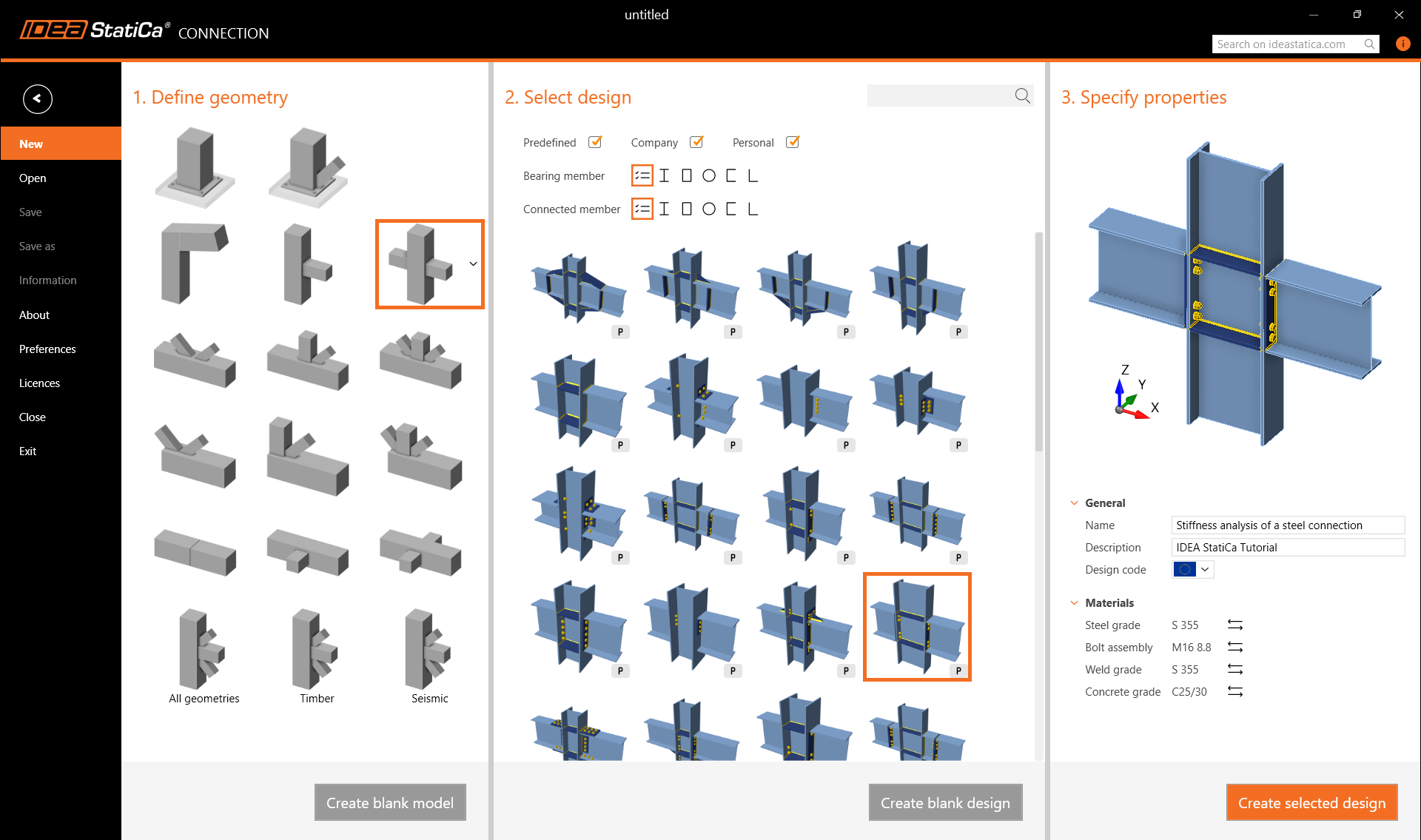

Vytvořte nový projekt výběrem výchozí šablony z průvodce nejbližší požadovanému návrhu. Vyplňte název, vyberte třídu oceli S355, návrhovou normu Eurocode a klikněte na Vytvořit projekt.

2 Geometrie

Začneme definicí vlastního průřezu sestaveného ze tří různých profilů.

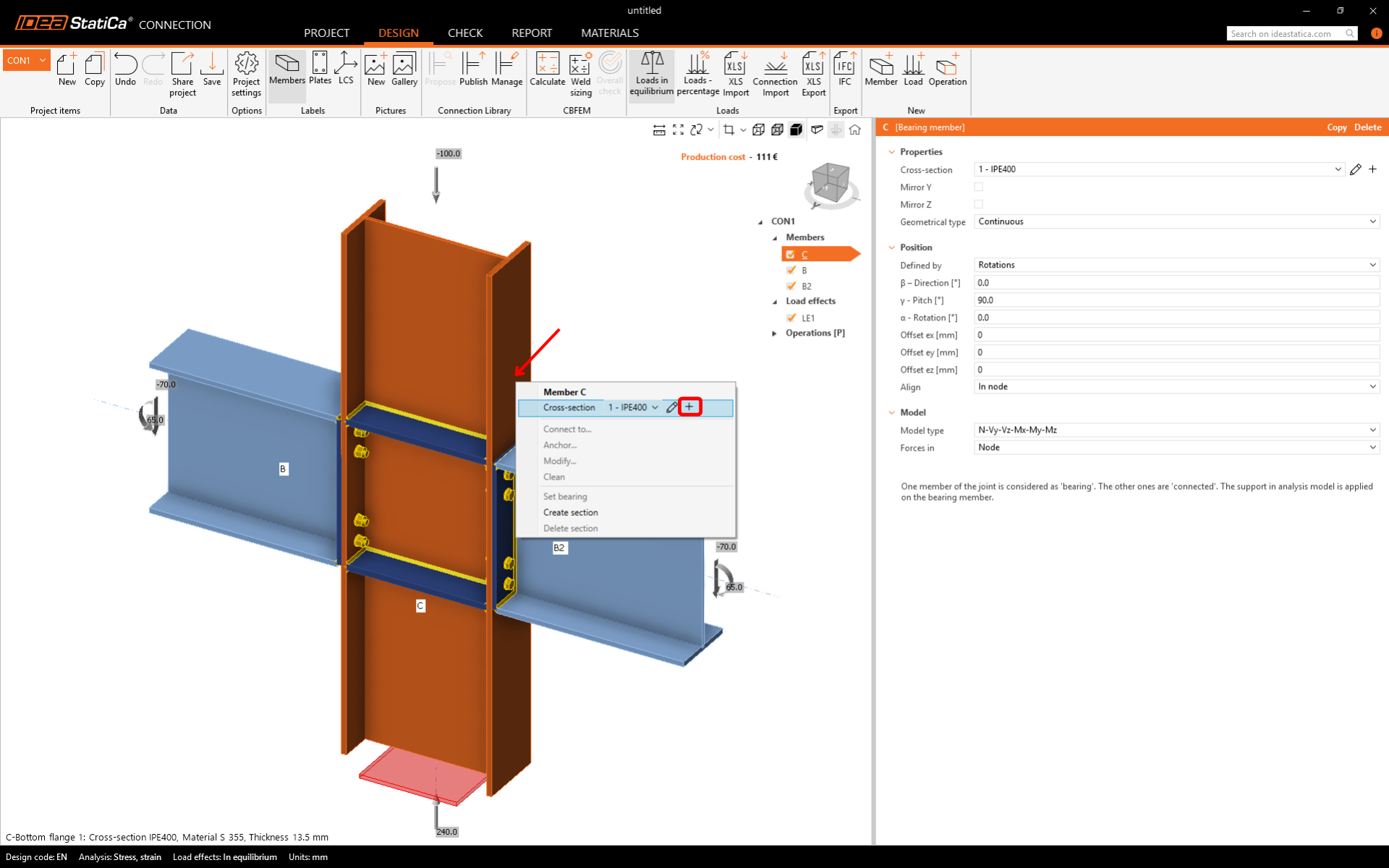

Klikněte pravým tlačítkem myši na svislý prvek C a otevřete kontextové menu s dostupnými akcemi. Pomocí tlačítka Plus přidejte nový průřez.

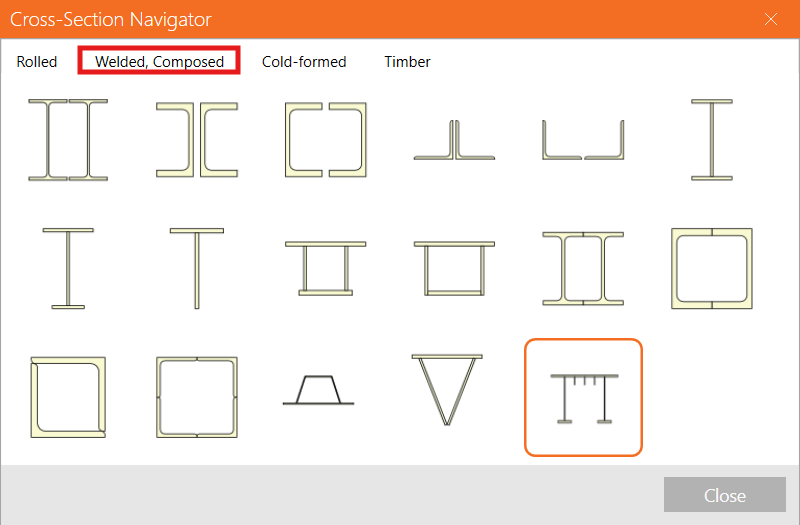

Přejděte na záložku Svařované, Složené a vyberte Obecný ocelový průřez pro přidání uživatelsky definovaného tvaru.

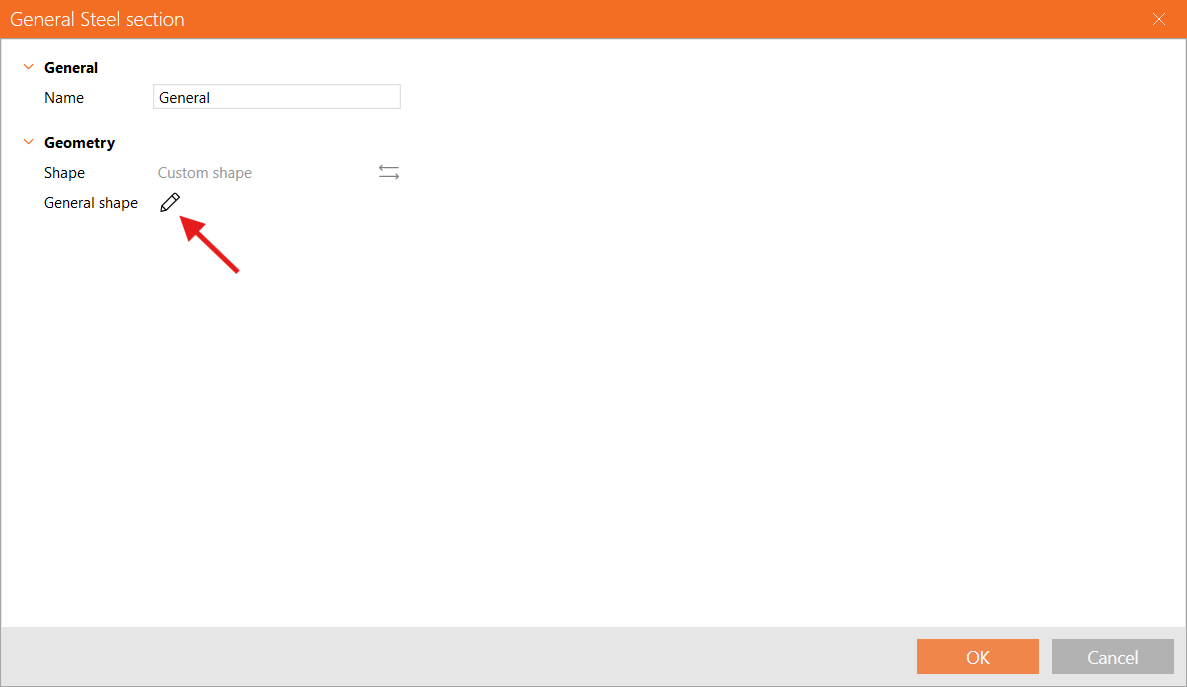

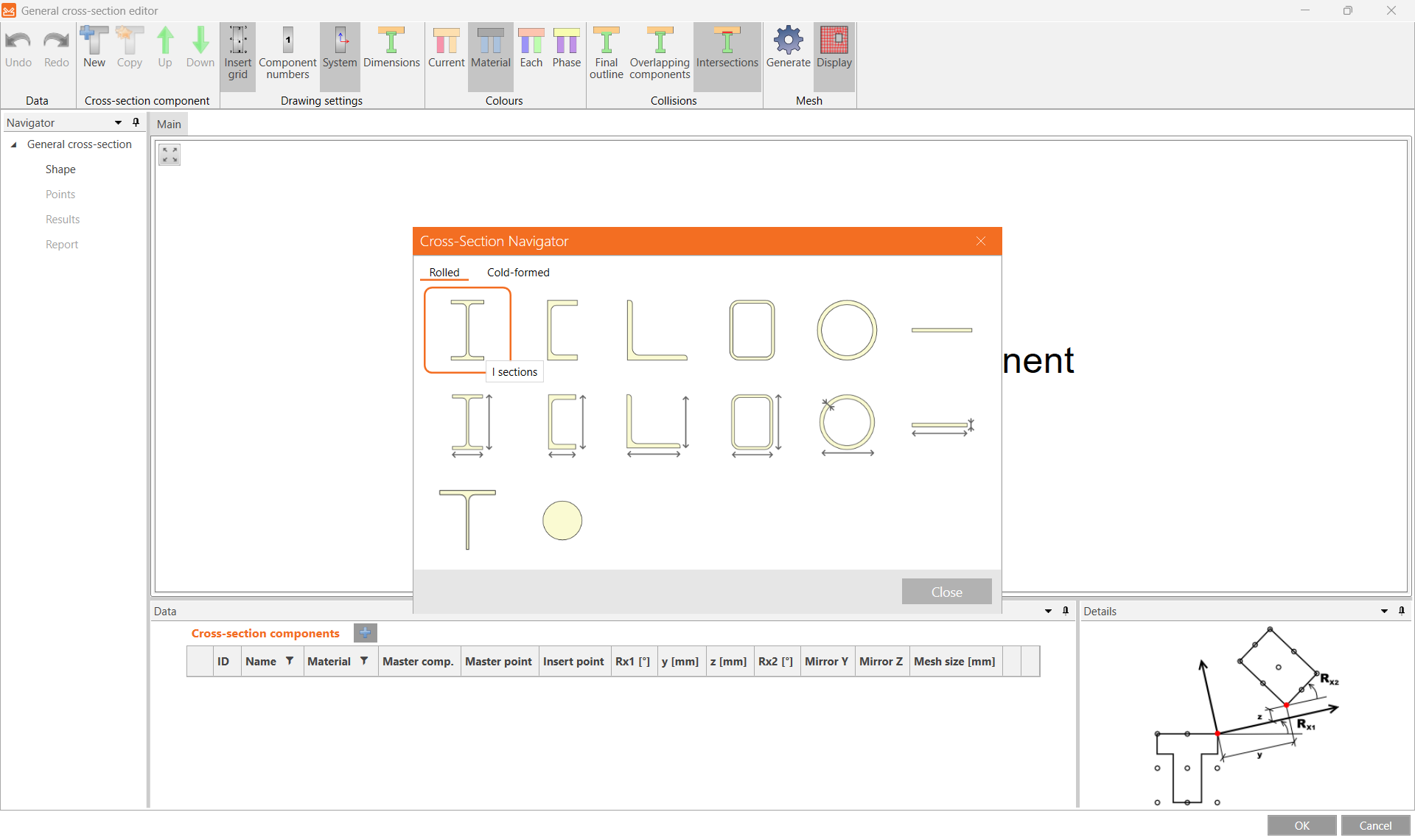

V Editoru průřezu začněte přidáním nového I-průřezu.

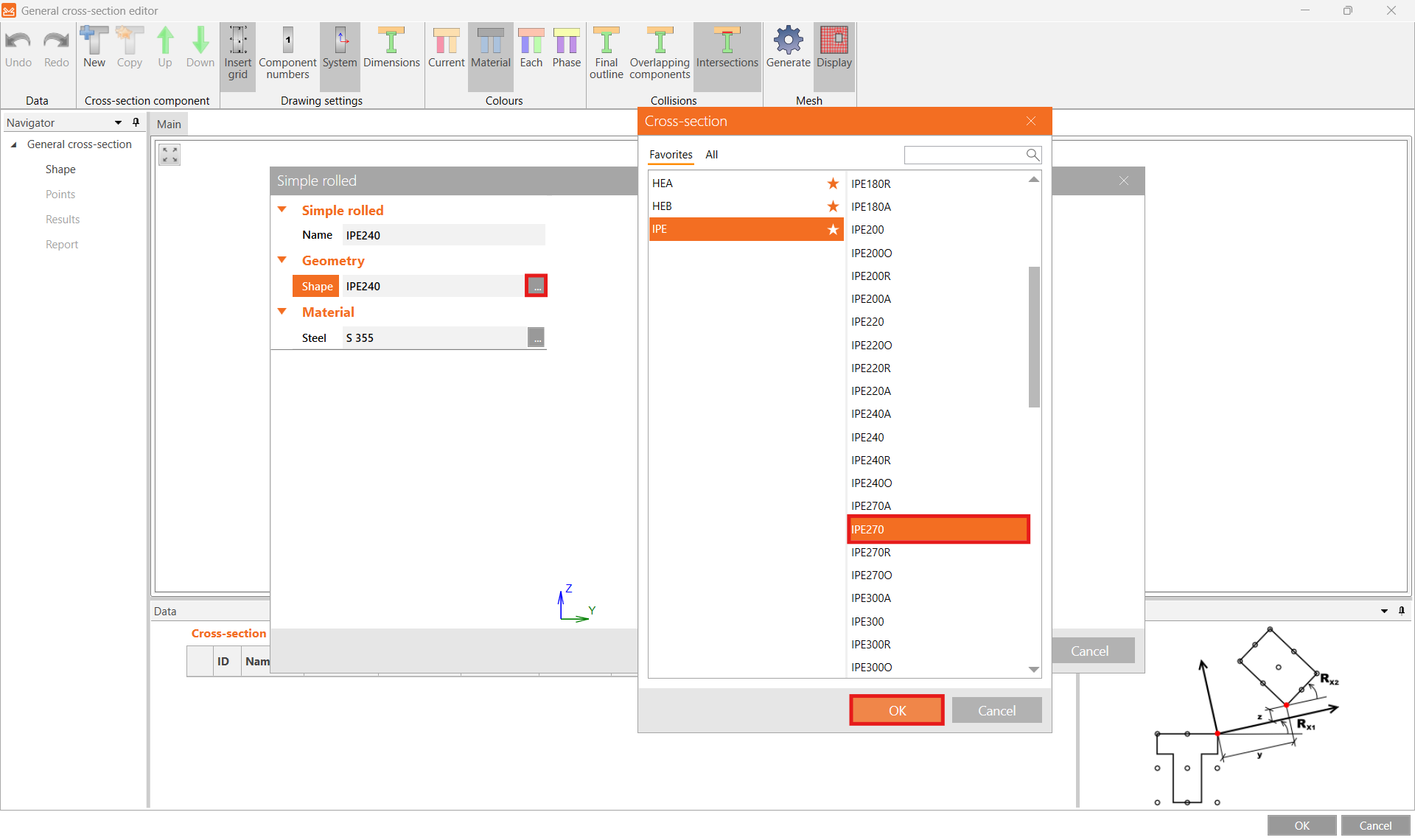

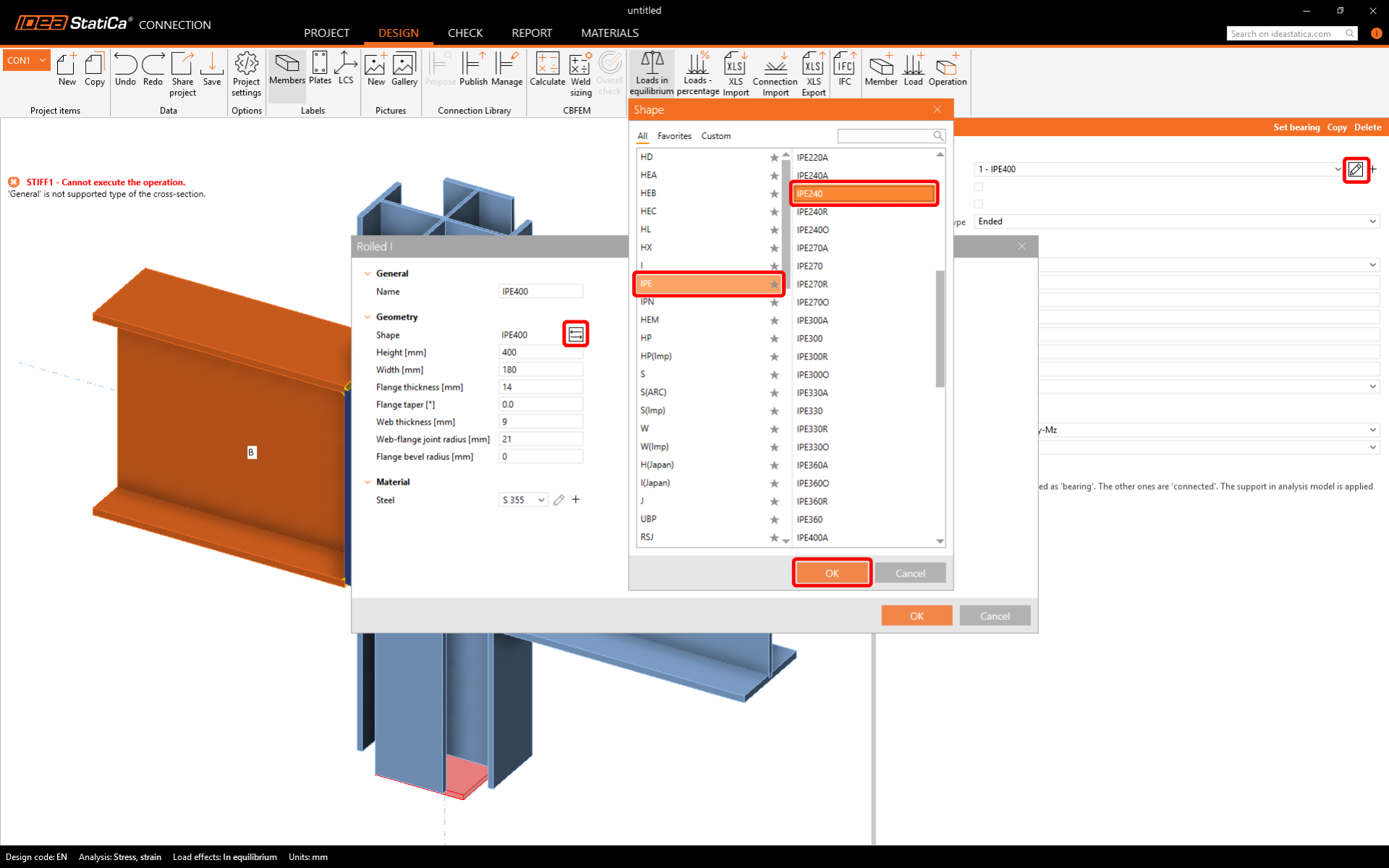

A přepněte předvolený profil na IPE270.

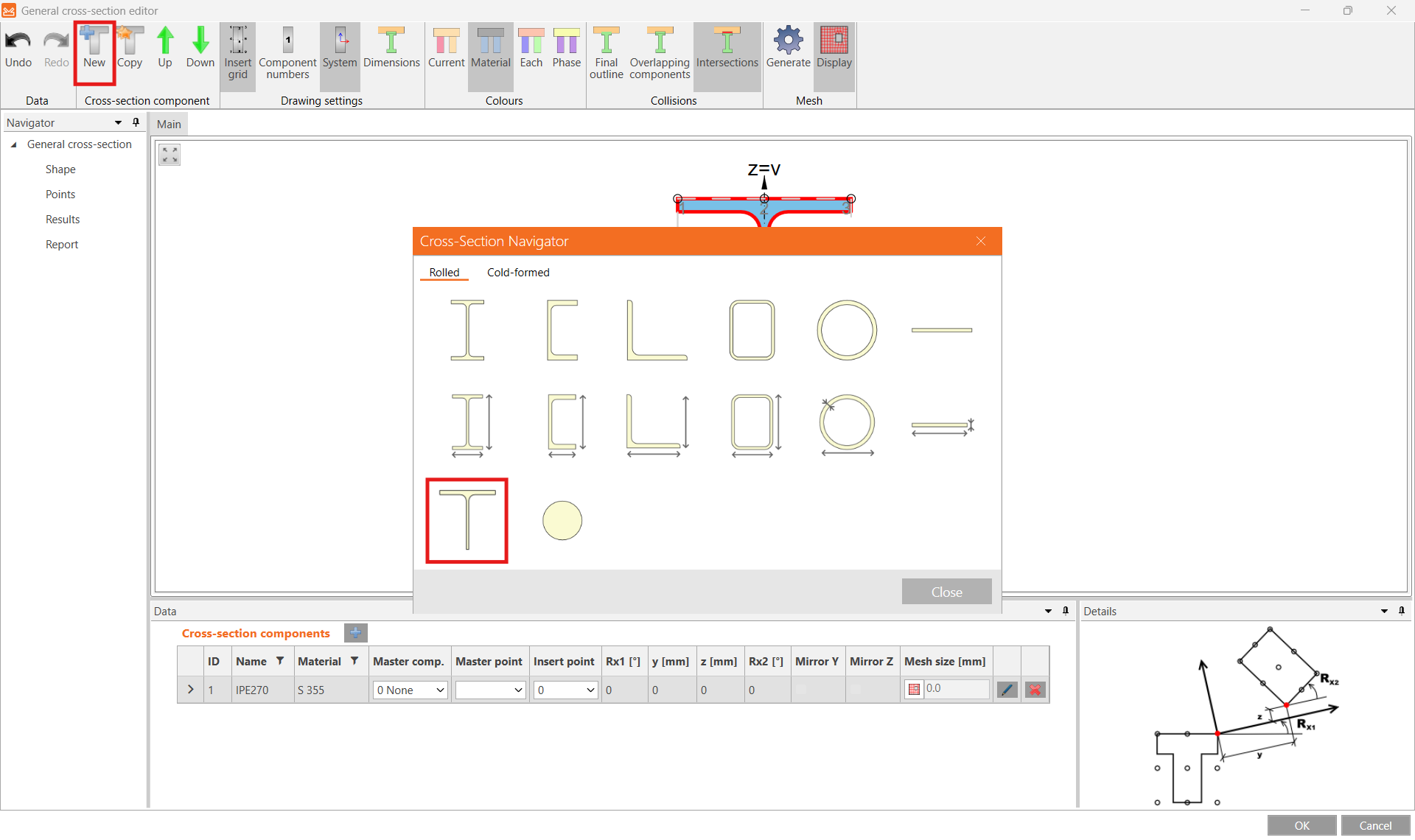

Poté klikněte na Nový pro přidání dalšího průřezu a vyberte Průřezy T (I-řez).

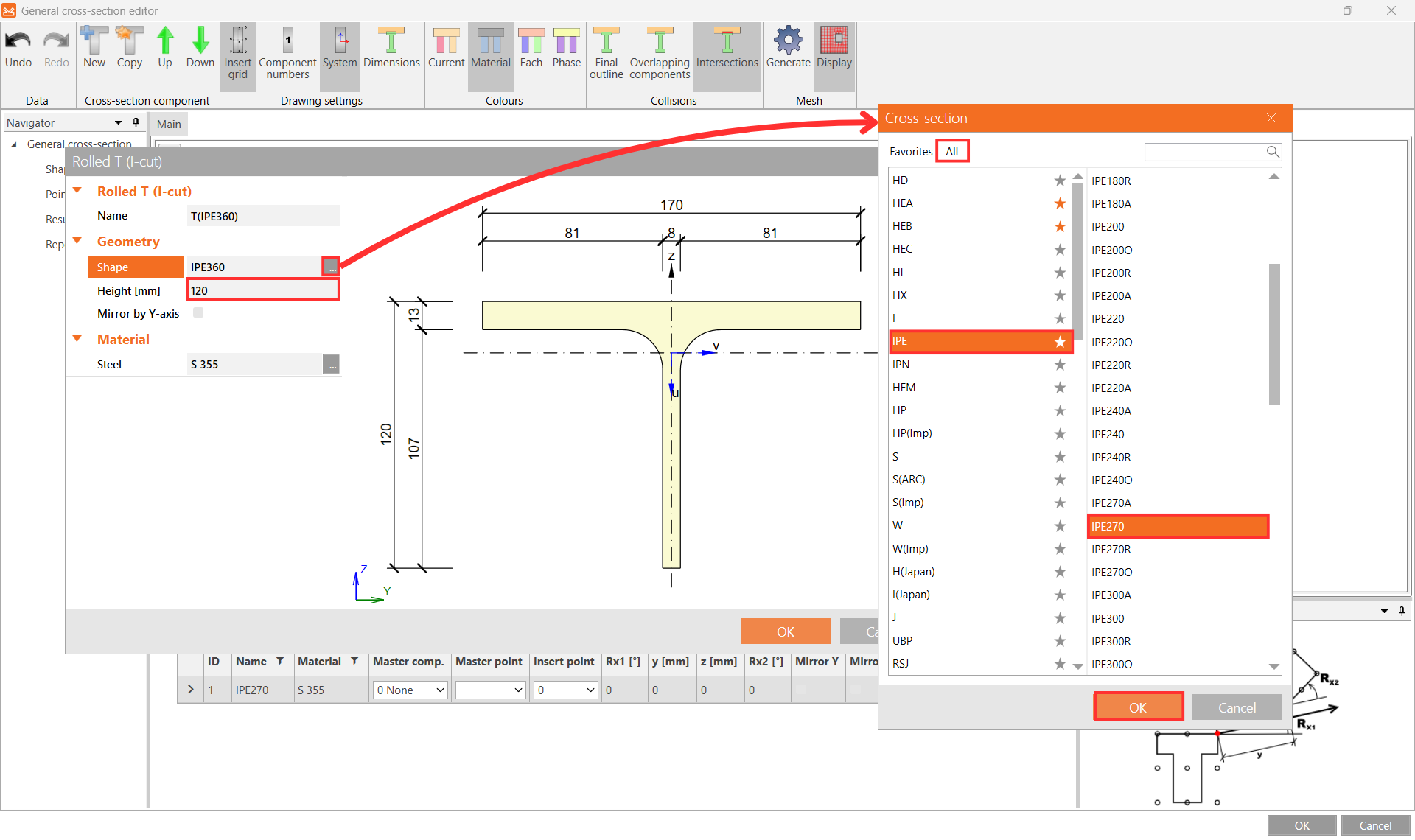

Pro Tvar vyberte IPE270 z knihovny průřezů a zadejte 120 mm pro Výšku a potvrďte OK.

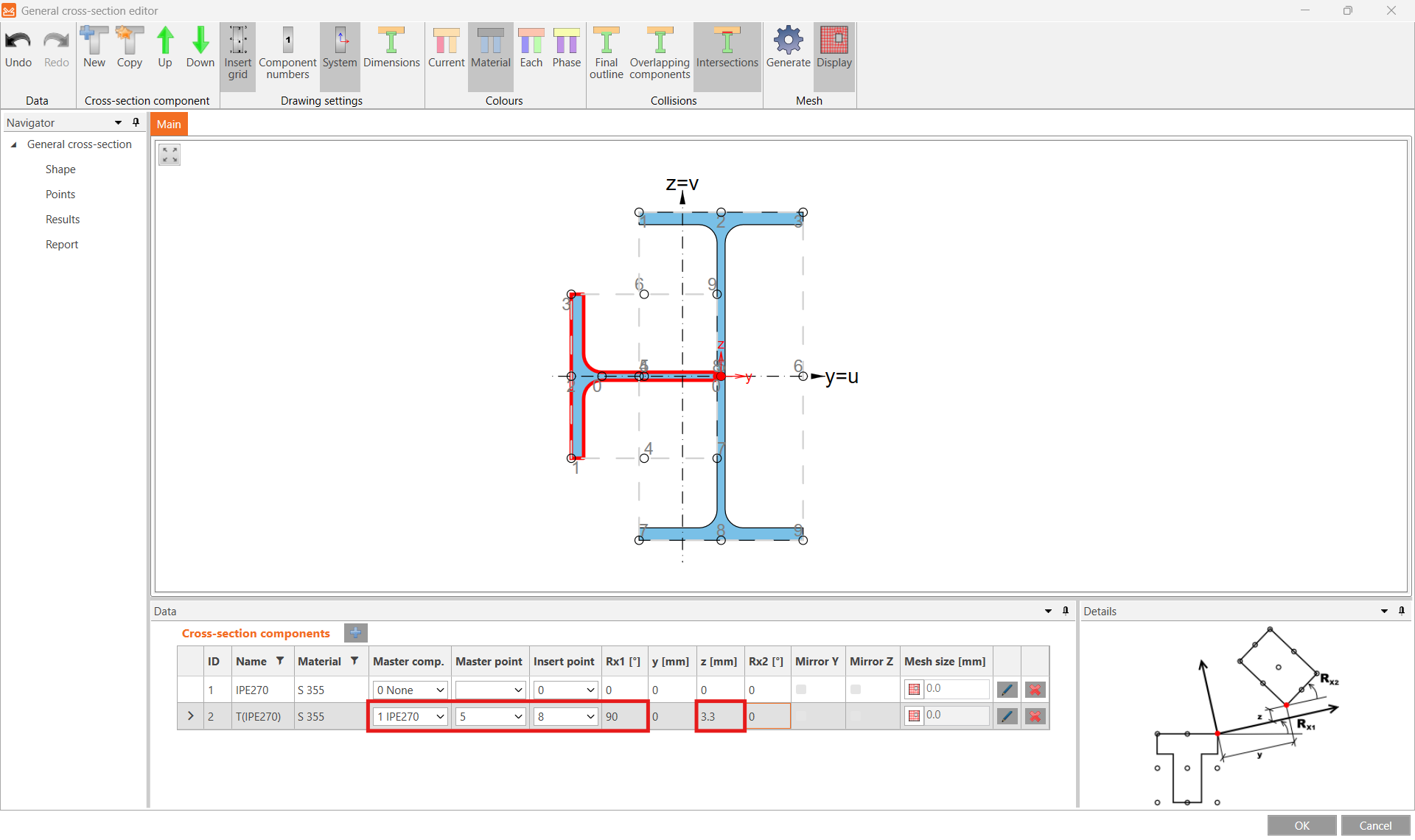

Nyní umístěte T průřez výběrem příslušné Hlavní komponenty, Hlavního bodu a Vkládacího bodu a zadejte rotaci Rx1 o 90° a posunutí ve směru z o 3,3 mm.

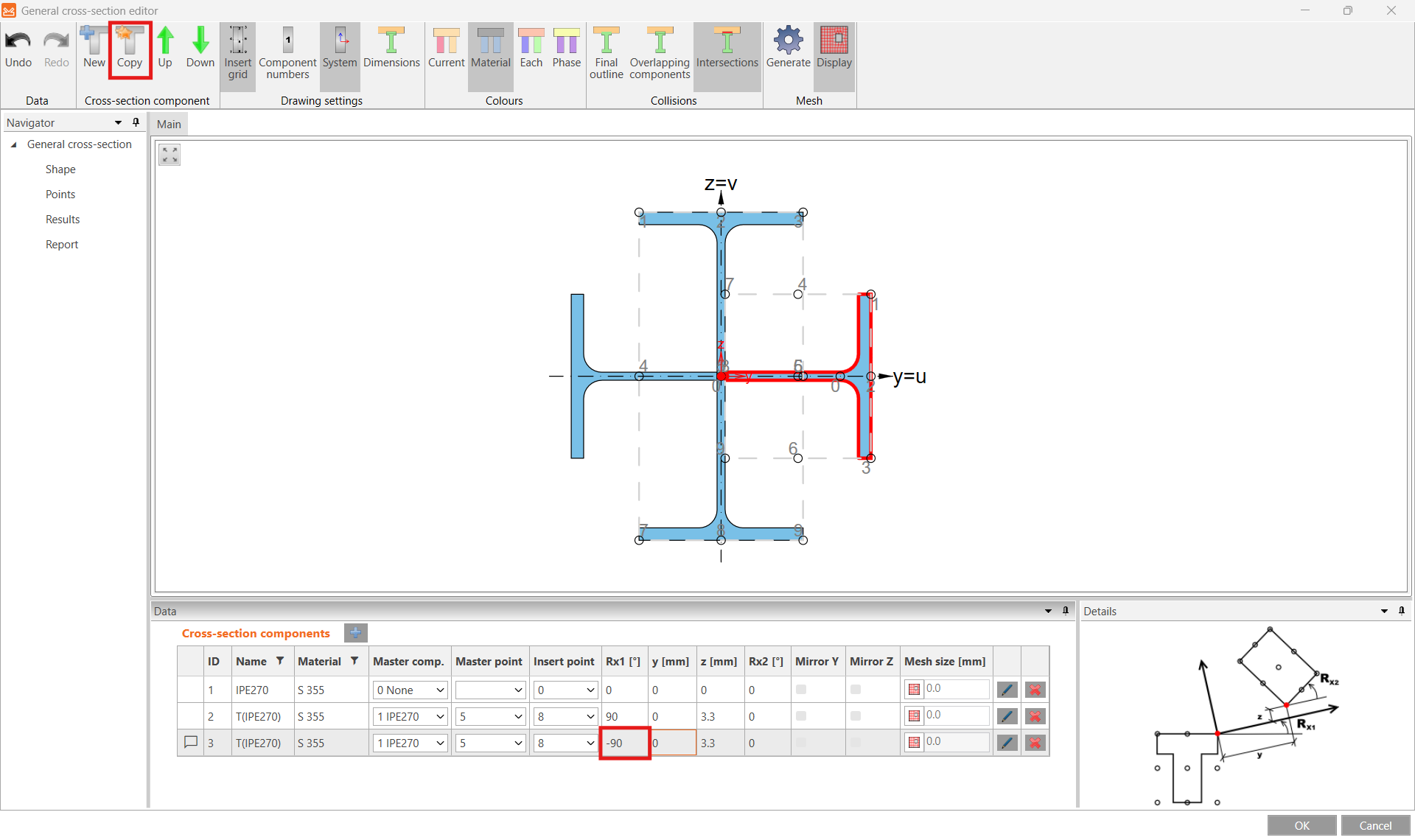

Vytvořte Kopii této části průřezu, upravte rotaci Rx1 na -90° a zavřete editor tlačítkem OK.

Více o editoru obecného průřezu naleznete v článku Jak vytvořit a použít vlastní průřez.

3 Účinky zatížení

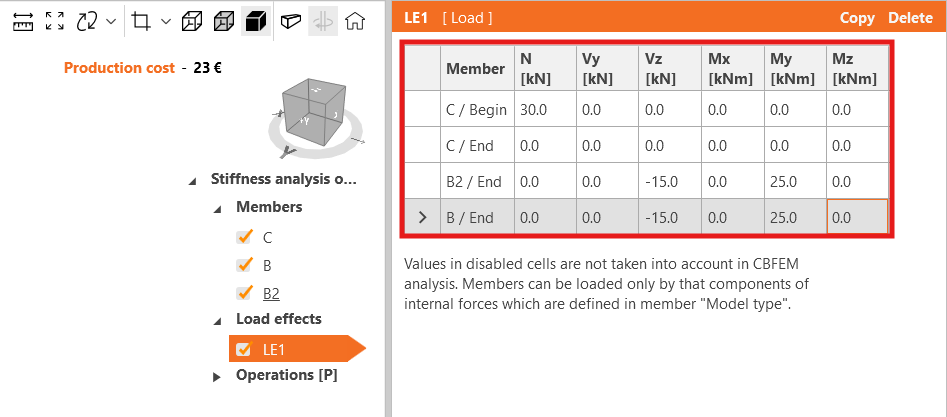

Upravte hodnoty účinku zatížení LE1 podle potřeby.

4 Návrh

Nastavte připojené nosníky na profil IPE240.

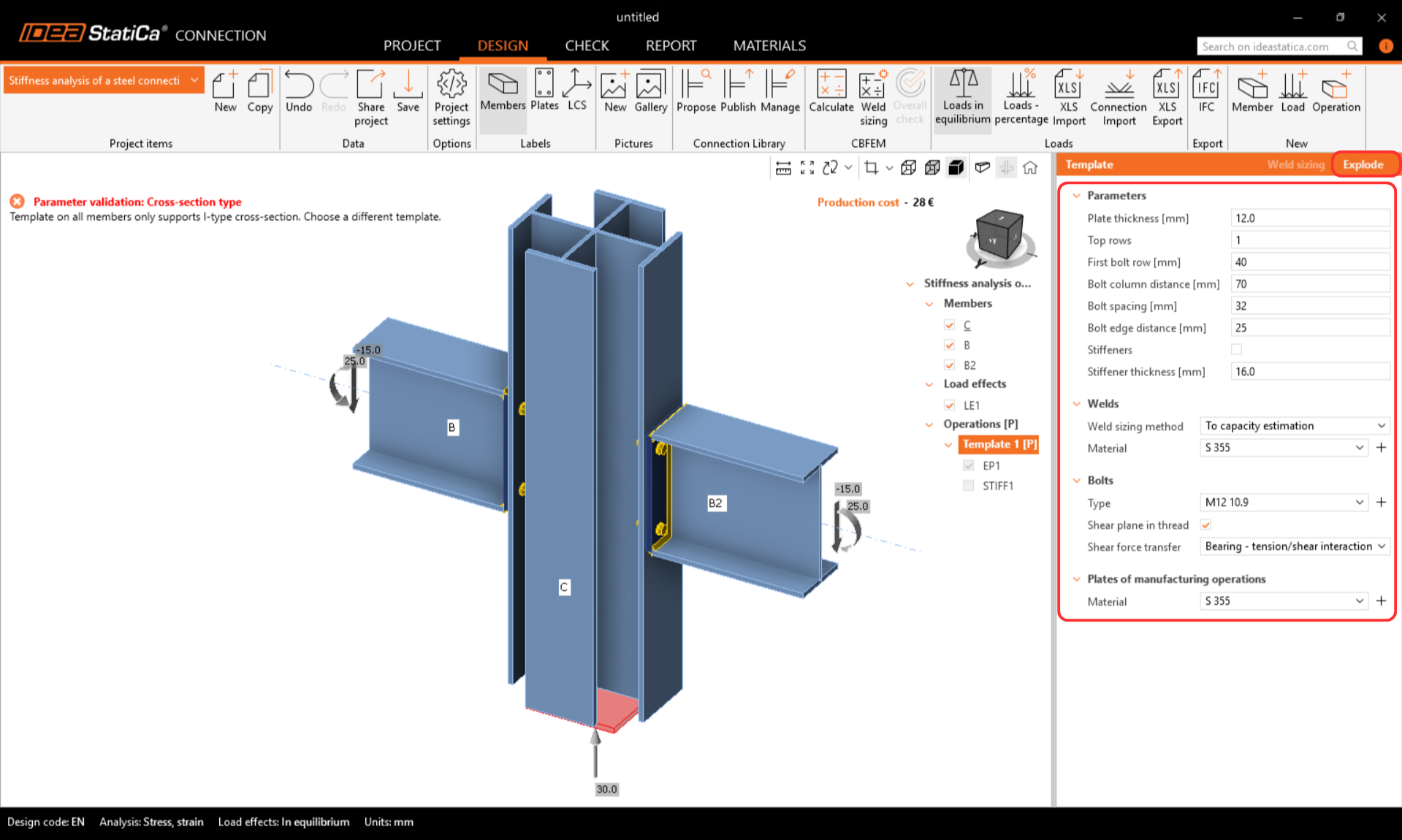

Upravte parametry Šablony 1 [P], použijte Rozložit a vypněte výztuhy.

 5 Výpočet a posouzení

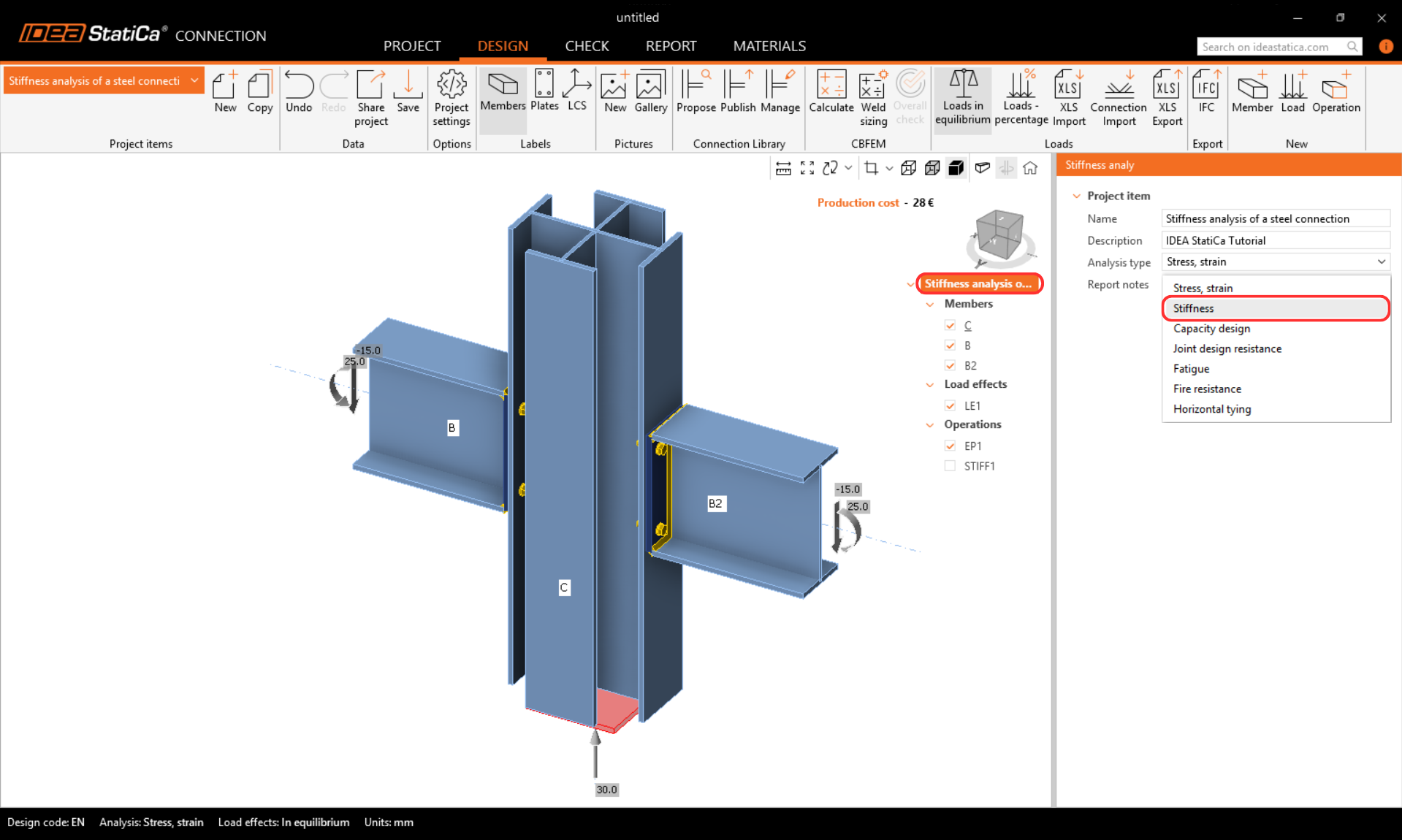

Vyberte položku projektu CON1 a přepněte typ analýzy na Analýzu tuhosti (ST).

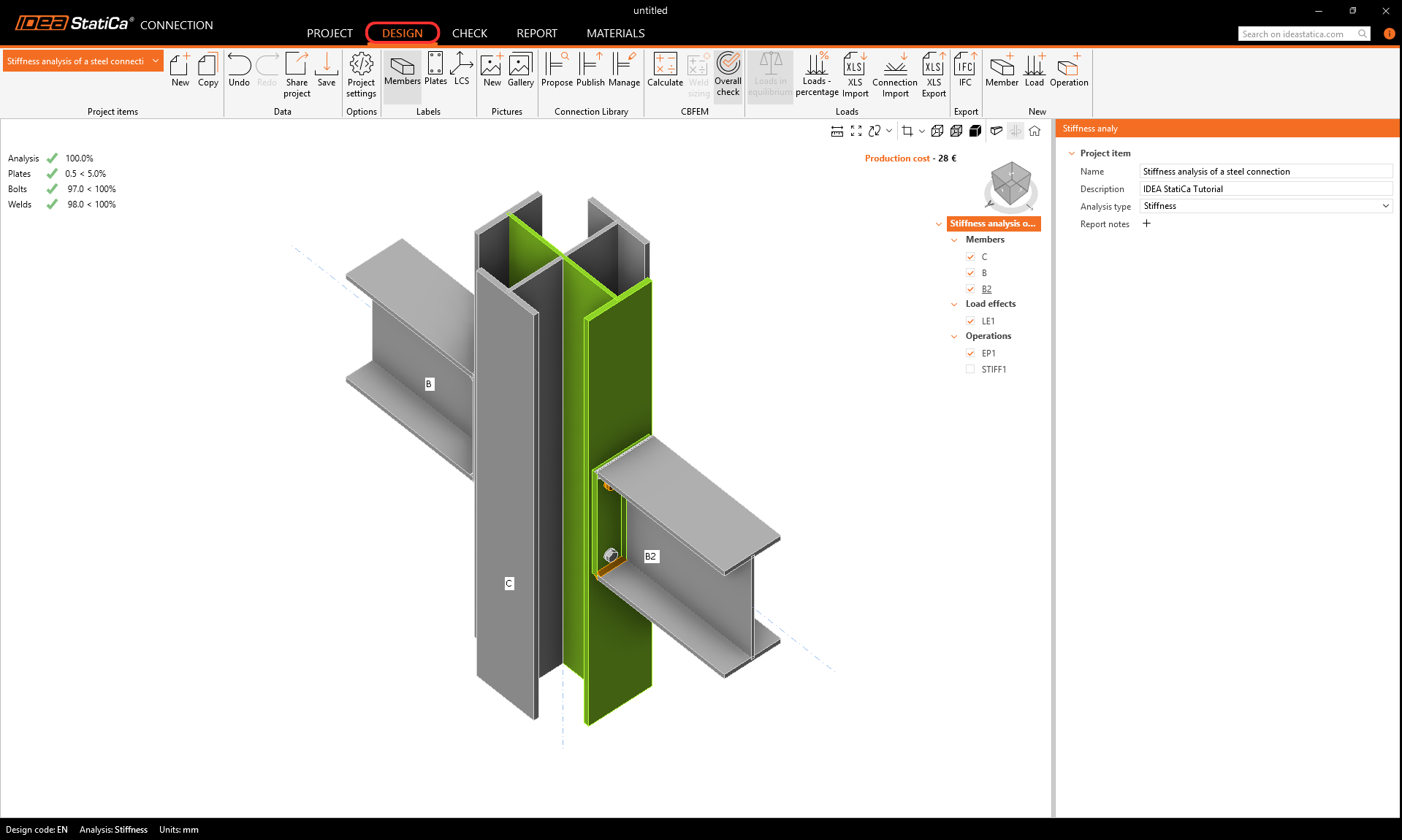

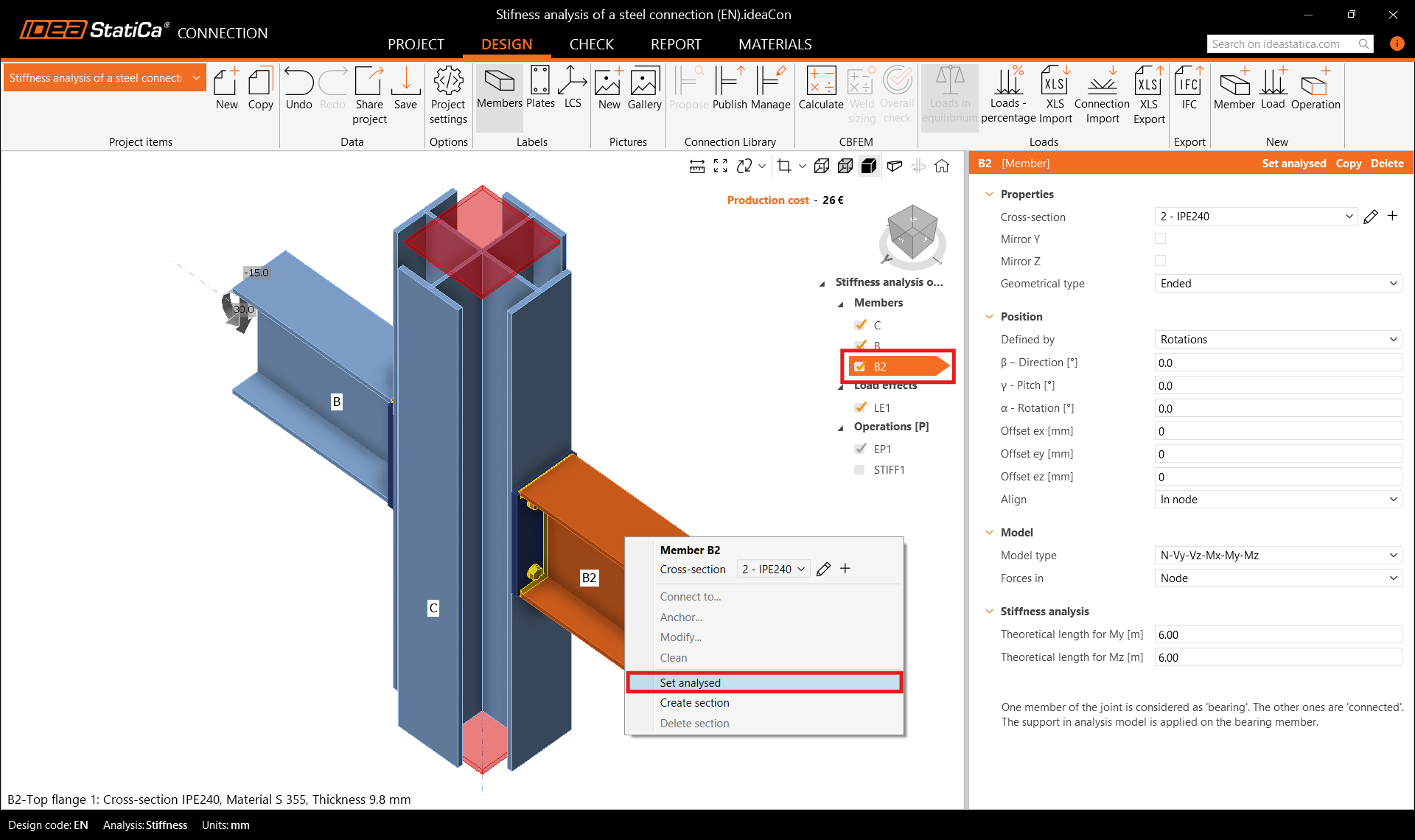

Zkontrolujte, zda je prvek B2 nastaven jako Analyzovaný prvek (podtržen v seznamu prvků a zobrazen ve vlastnostech prvku), nebo jej nastavte jako analyzovaný prvek přes kontextové menu pravého tlačítka myši. Poté spusťte Výpočet.

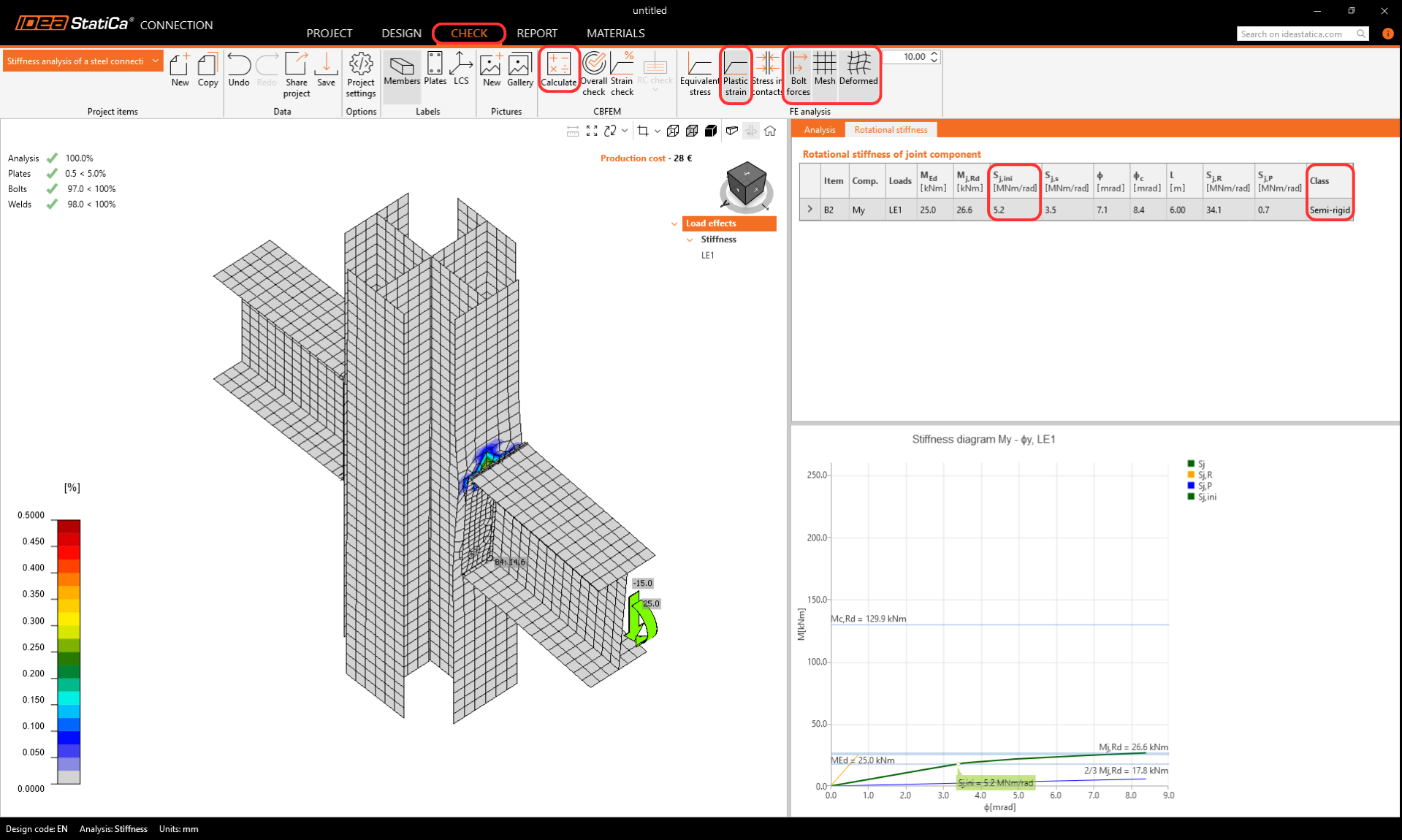

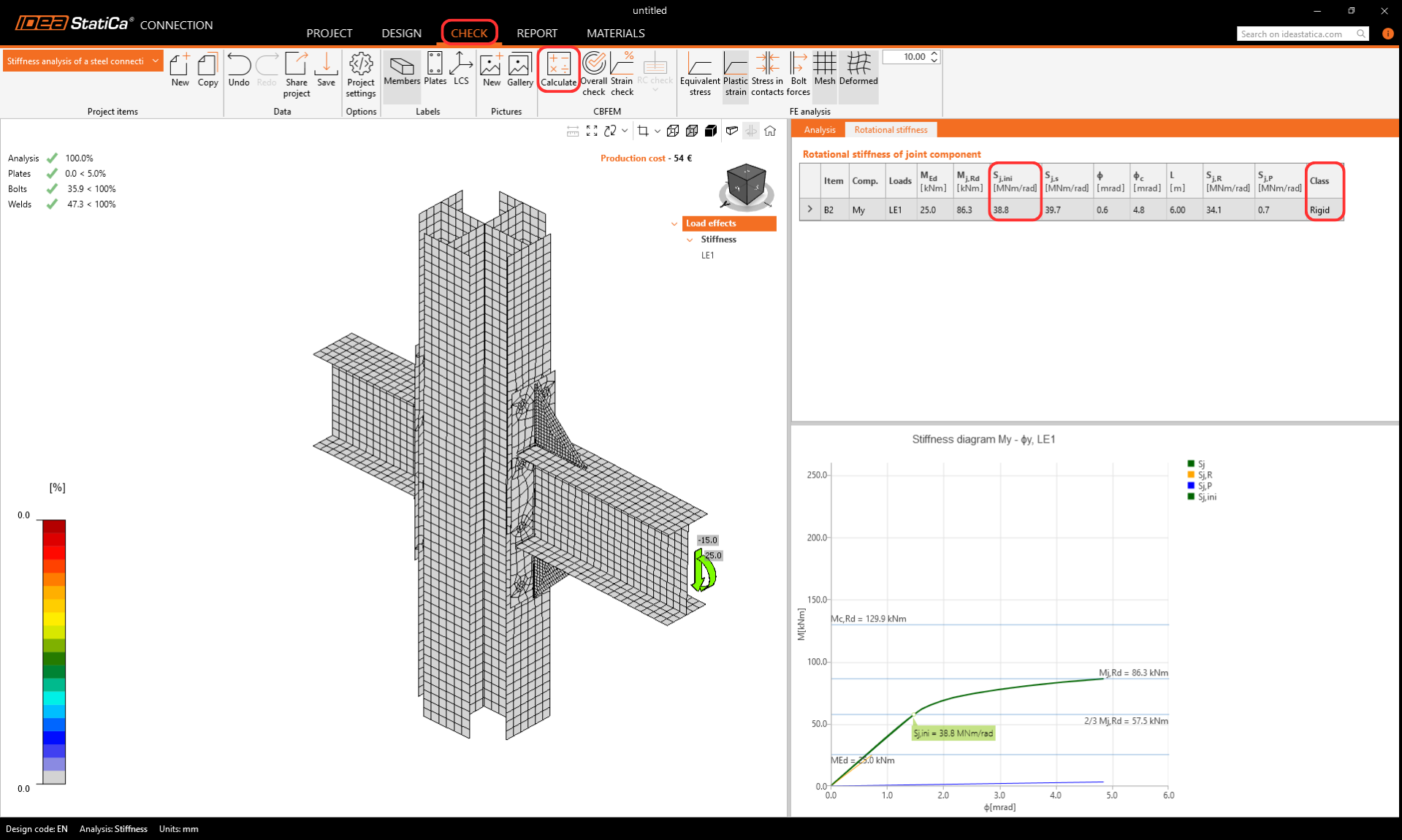

Přejděte na záložku Posouzení a zapněte zobrazení Plastického přetvoření, Sil ve šroubech, Sítě a Deformovaného tvaru pro sledování chování přípoje. Na záložce Rotační tuhost lze odečíst třídu jako Polotuhý a hodnotu počáteční rotační tuhosti Sj,ini.

Poznámka: Pro hlubší pochopení pojmu „Teoretická délka pro My, Mz" a výsledků viz článek Analýza tuhosti a kapitolu Teoretické pozadí Analýza tuhosti a deformační kapacita ocelových styčníků.

6 Optimalizace přípoje

Vraťte se na záložku Návrh pro optimalizaci přípoje za účelem dosažení tuhého přípoje.

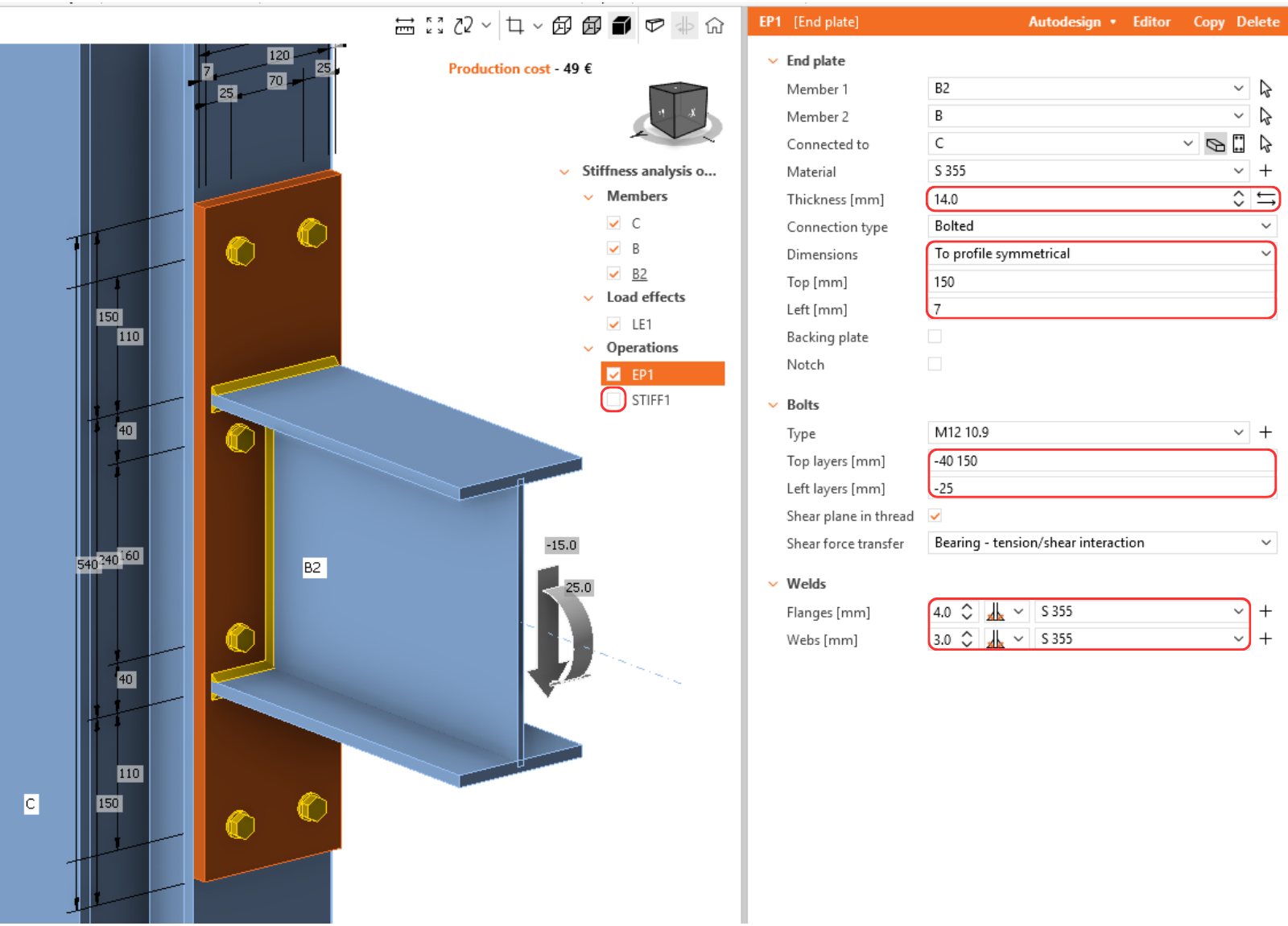

Ujistěte se, že operace výztuhy je deaktivována, a upravte tloušťku, rozměry a polohu šroubů čelní desky EP1.

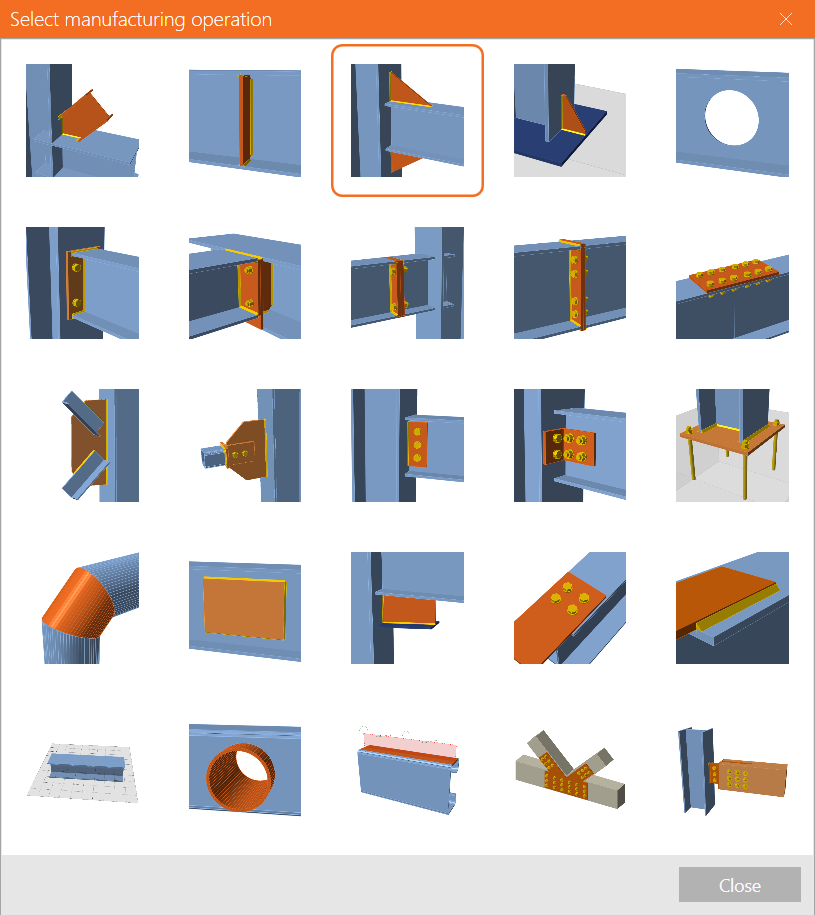

A přidejte novou operaci Rozšíření.

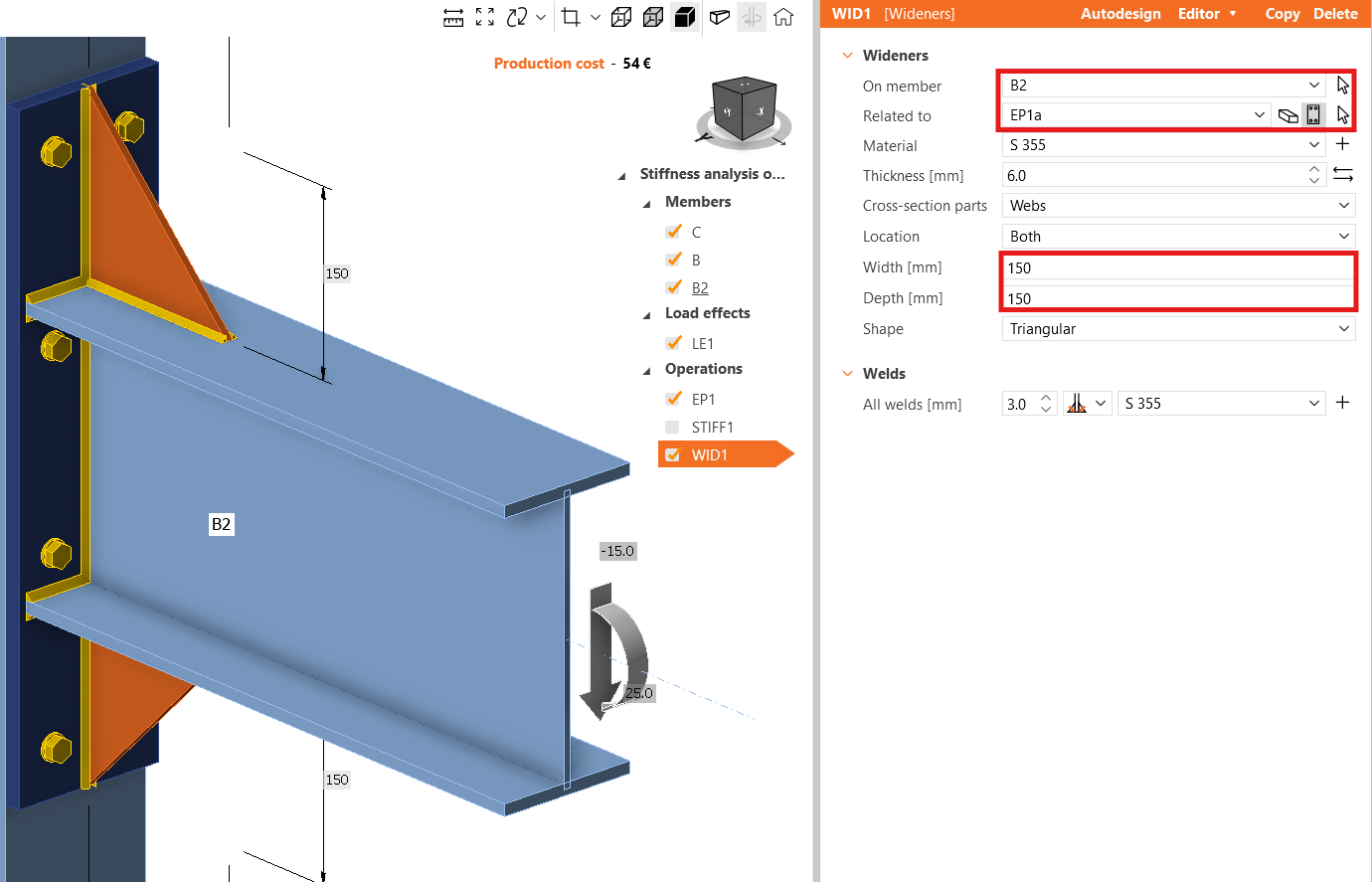

Přepněte položku Vztaženo k na Plech (plech EP1a je vybrán automaticky) a zadejte 150 mm pro Šířku i Výšku.

Znovu proveďte analýzu tuhosti a na záložce Posouzení sledujte, že třída se změnila na Tuhý a hodnota počáteční rotační tuhosti Sj,ini je vyšší.

7 Protokol

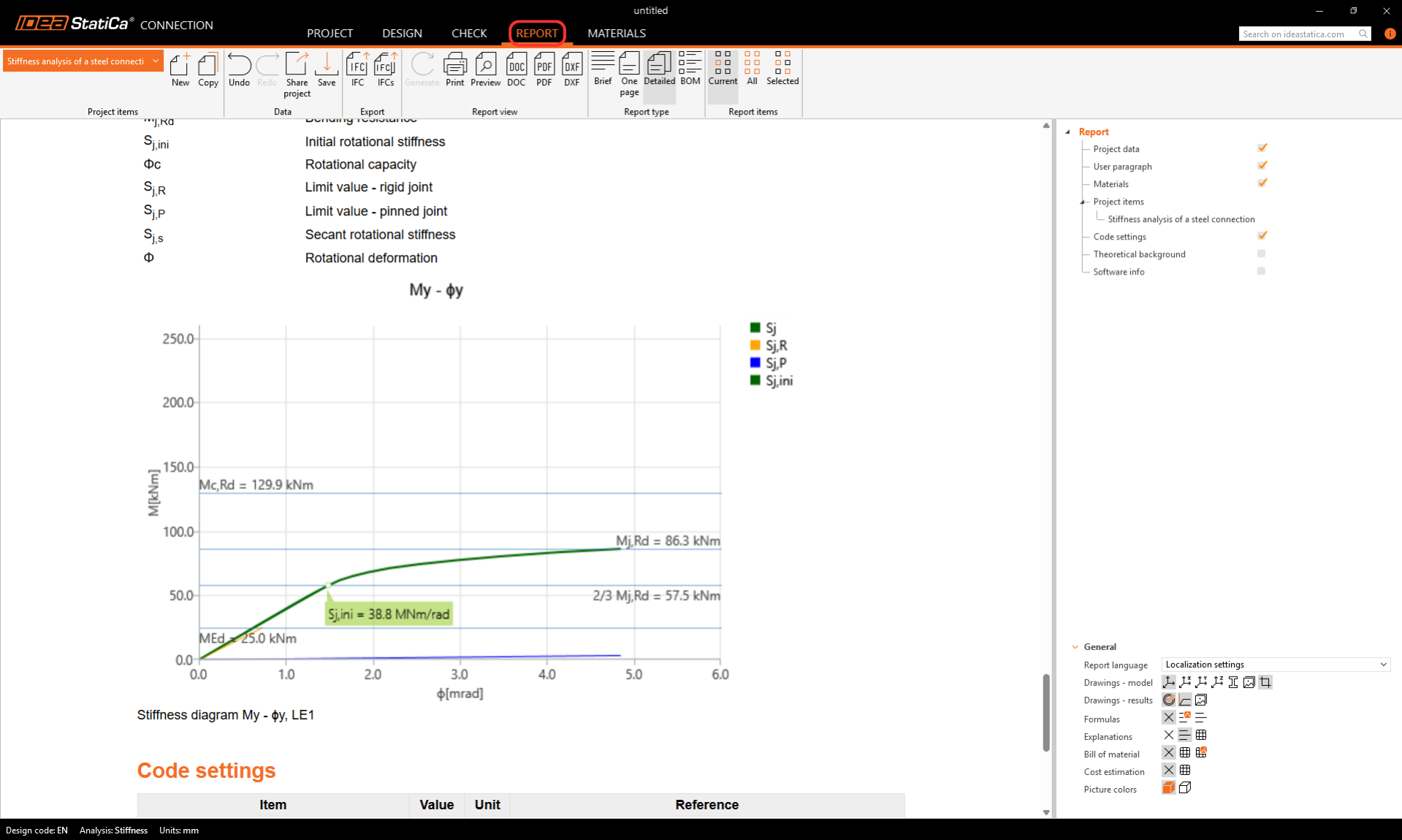

Jako poslední krok přejděte na záložku Protokol. IDEA StatiCa nabízí plně přizpůsobitelný protokol pro tisk nebo uložení v editovatelném formátu.

Navrhli jste a provedli normové posouzení konstrukčního ocelového styčníku podle Eurokódu (EN).

8 Vysvětlující videa

Pro více informací si přečtěte Teoretické pozadí.
