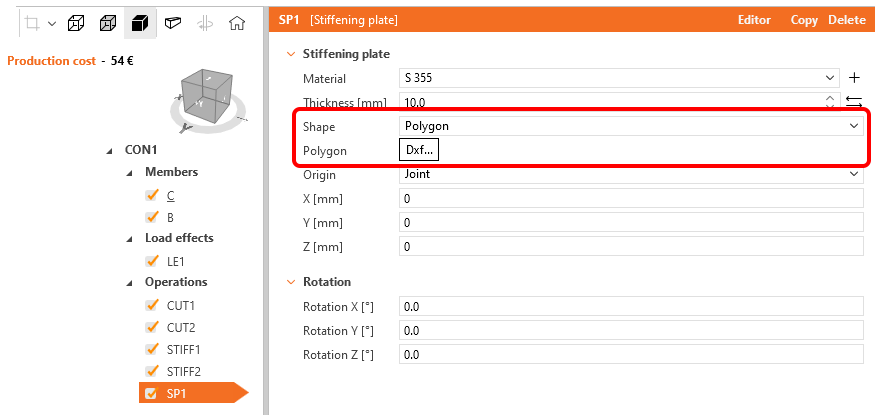

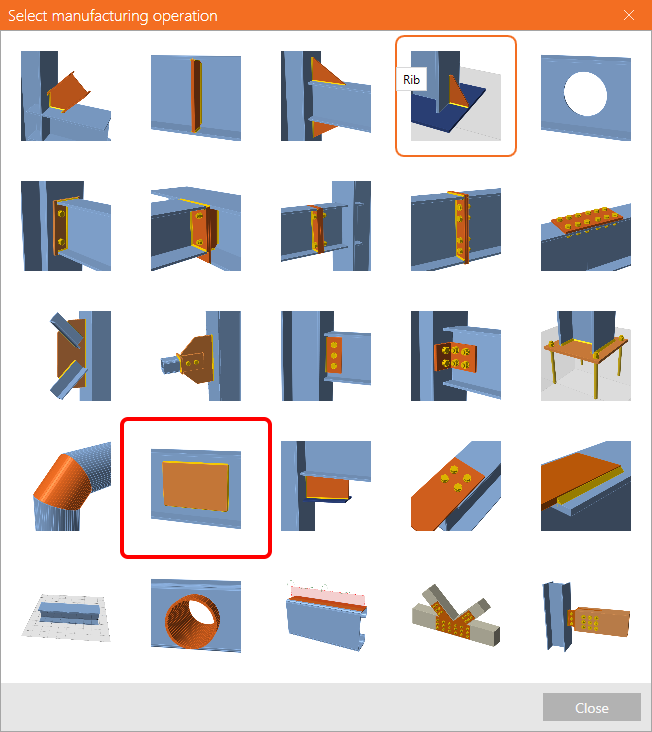

Přidejte novou operaci Výztuha, a pro parametr Tvar vyberte možnost Polygon. Klikněte na tlačítko DXF...... a vyberte soubor DXF obsahující obrys tvaru plechu.
Upozorňujeme, že obrys tvaru plechu v souboru DXF musí být rozložen na jednoduché entity (úsečka, oblouk) a jiné aplikace nesmí mít soubor DXF otevřený.

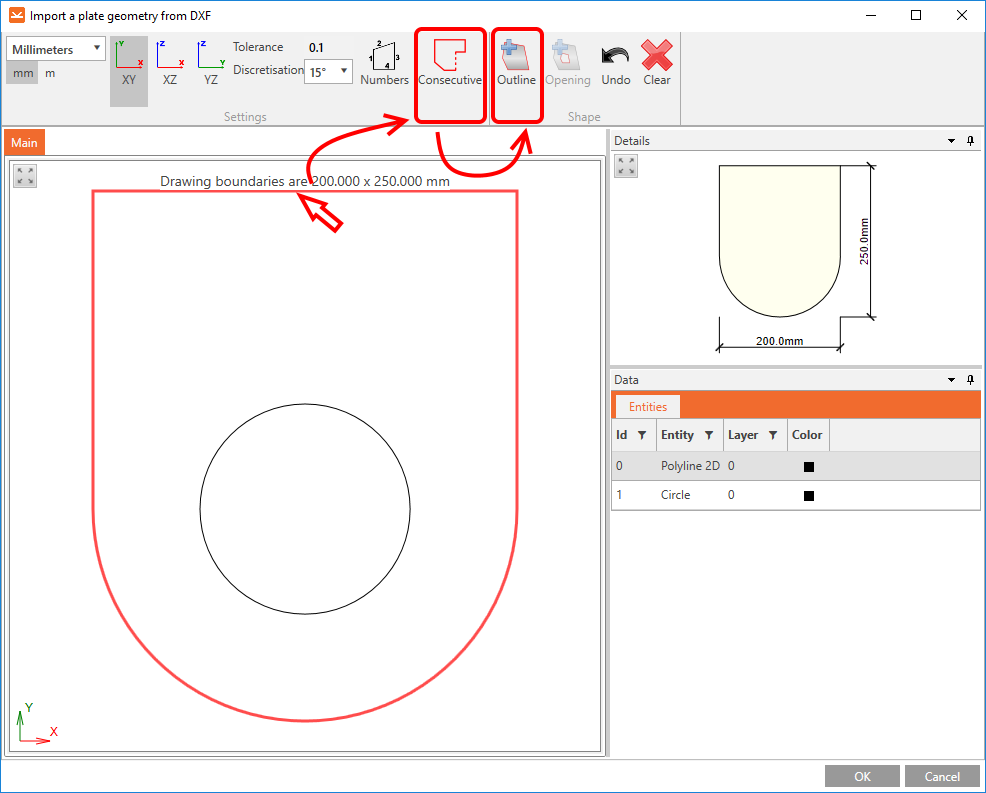

Poté klikněte na hranu tvaru a vyberte úsečku. Další hrany můžete vybrat ručně stisknutím klávesy Ctrl nebo kliknutím na příkaz Consecutive v horním pásu karet. Musíte vybrat uzavřený tvar. Poté klikněte na příkaz Outline.
Tvar importovaného plechu je zobrazen v okně Details.

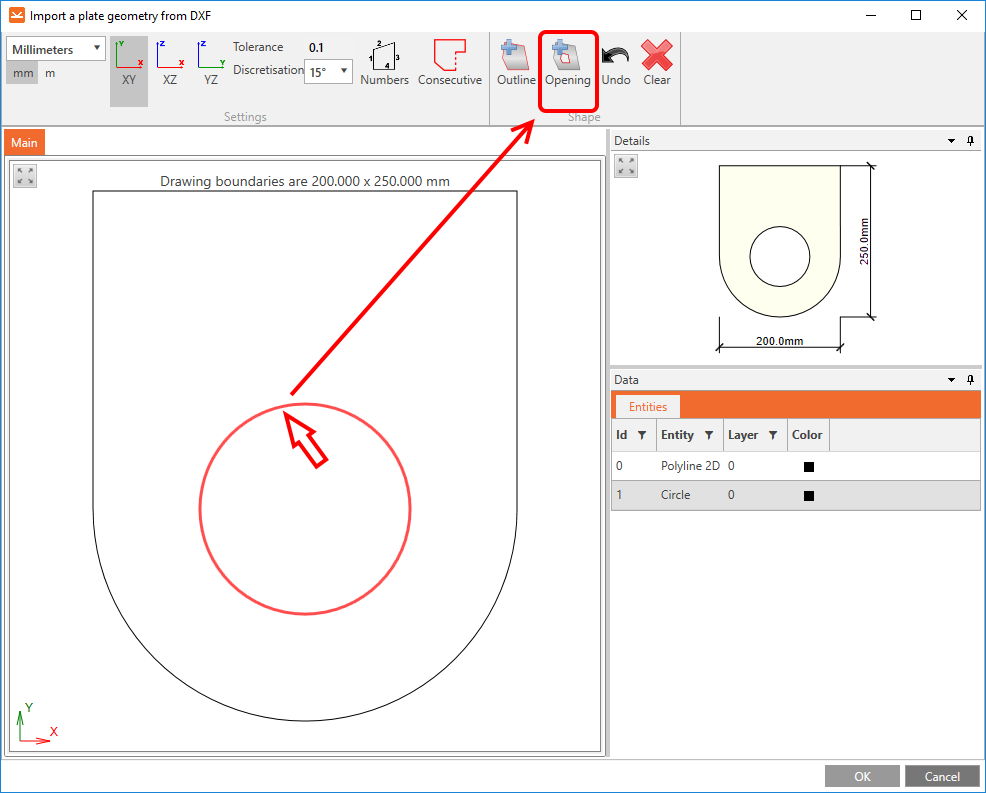

Pokud je v plechu otvor, vyberte uzavřenou křivku obrysu otvoru a klikněte na příkaz Opening.
Pro dokončení procesu importu klikněte na OK.
Omezení krátkých úseček při importu DXF (ve verzi 23.1.2)

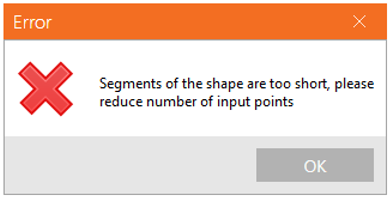

Omezení krátkých úseček při importu DXF zabraňuje problémům při generování sítě a předchází přerušením analýzy způsobeným nadměrně krátkými úsečkami. Minimální vzdálenost mezi dvěma body je porovnávána s nastaveným limitem, který je definován jako 1/50 ohraničujícího obdélníku průřezu.
Více informací naleznete v článku Knihovny článků: Omezení krátkých úseček při importu DXF.
Vydáno v záplatě IDEA StatiCa 23.1.2.
Definování bodu vložení (ve verzi 24.0.2)
Definování bodu vložení plechu importovaného ze souboru DXF zlepšuje přesnost jeho umístění v modelu. Uživatelé mohou určit bod vložení, což umožňuje přesné polohování složitých tvarů a efektivnější pracovní postup při integraci DXF.
Výběr bodu vložení

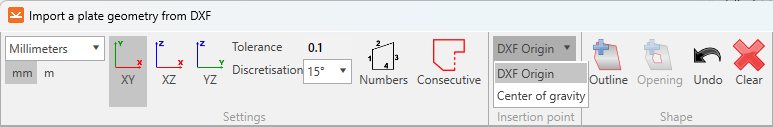

V procesu importu DXF je k dispozici možnost nastavení bodu vložení na základě:
- DXF Origin: Používá počáteční bod definovaný v souboru DXF (výchozí nastavení).

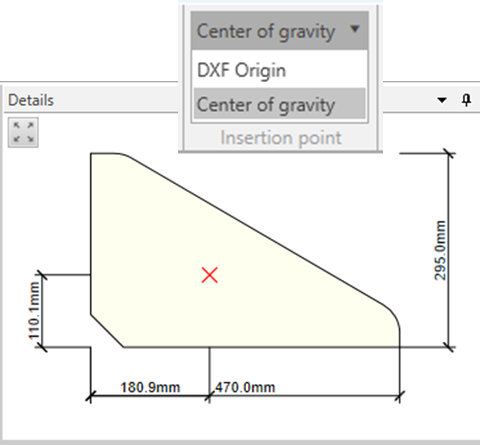

- Center of gravity: Umístí bod vložení do těžiště tvaru.

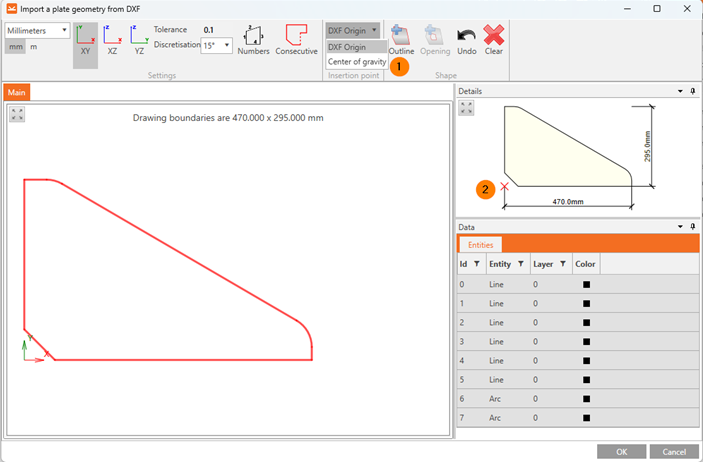

Tyto možnosti umožňují lepší kontrolu nad umístěním importovaných tvarů. Bod vložení je zobrazen červeným křížem v editoru DXF spolu se základními rozměry tvaru, což uživatelům poskytuje přehledný pohled na skutečnou polohu před importem tvaru do modelu.
Vylepšený proces importu oblouků
Metoda importu oblouků byla vylepšena, aby řešila problémy spojené s předchozím přístupem. Dříve byly oblouky převáděny na polygony složené z krátkých úseček, což často vedlo ke vzniku malých hran způsobujících chyby při importu. Uživatelé museli tyto tvary ručně upravovat v softwaru, jako je AutoCAD, aby se takovým chybám vyhnuli. Aktualizovaná metoda umožňuje přímý import oblouků v jejich skutečné podobě, čímž eliminuje problém malých hran a snižuje potřebu ručních úprav.
Vydáno v záplatě IDEA StatiCa 24.0.2.
