锚栓钢筋设计的现行做法
混凝土锥体破坏的发生有以下几种原因：
- 底板下方混凝土面积较小：墩柱、条形基础、桥墩、靠近混凝土边缘的底板
- 锚栓埋深有限
- 重型结构导致底板承受较大弯矩、剪力或上拔力
- 上述力的荷载组合
在当前工程实践中，锚栓设计假定混凝土截面为无钢筋截面。ACI-318 第 17 章所采用的标准公式是基于混凝土承载力设计（CCD）方法建立的。然而，当几何条件限制无法提高混凝土锥体破坏承载力时，ACI 318 允许使用锚栓钢筋来抵抗锥体破坏力。
在 ACI 318 中，基础中可能存在三种不同类别的混凝土钢筋：
- 基础钢筋：用于抵抗基础弯曲力的钢筋，即墩柱中的钢筋
- 锚栓钢筋：作为使用 ACI 318 中混凝土锥体破坏强度公式的替代方案，用于抵抗底板节点所需的设计强度
- 附加钢筋：用于约束破坏锥体，不专门用于承受任何荷载。
锚栓钢筋和附加钢筋的设计在以下文献中有详细说明：
- ACI-318 条文说明第 R17.5.2.1 节——该节提供了锚栓钢筋的推荐构造做法
- 石化设施锚固设计，ASCE，2013——该书提供了可用于设计锥体破坏和侧面崩裂极限状态的拉压杆模型
- 混凝土墩柱中锚栓钢筋设计，Widianto、Chandu Patel 和 Jerry Owen，2010——该论文提出了一种使用拉压杆模型设计锚栓钢筋的方法，并阐述了建议的设计流程。
多年来，这一直是责任工程师和结构设计师的常见痛点。设计底板下方混凝土中的钢筋往往耗时较长，尤其是当锚栓力超过锥体破坏承载力时。IDEA StatiCa 推出了全新的完整工作流程，使工程师能够快速、准确地建模、分析和验证锚栓钢筋。
完整工作流程说明
IDEA StatiCa 是一款钢结构节点软件，在底板设计方面具有广为人知的强大能力。使用 Connection 软件，您可以对任意底板进行建模并设计其锚栓。然而，如果遇到上述某些情况，锚栓将因混凝土锥体破坏承载力不足而失效。
新工作流程允许您设计将力传递至混凝土基础所需的锚栓钢筋。
让我们回顾一下建议的工作流程：
1. 在 Connection 软件中建模并设计底板
在 IDEA StatiCa Connection 中开始底板设计。使用底板操作对钢板、混凝土块、锚栓和焊缝进行建模。如果底板带有支撑构件，用户还可以使用其他操作添加加劲板或节点板。几何形状不受限制。
用户的另一个选择是从其他软件导入荷载。我们的许多集成接口支持自动导入荷载和几何形状等关键信息，从而减少重复建模工作。
完成导入后，将对多个荷载组合进行分析，而无需依赖包络反力。
2. 钢结构构件设计

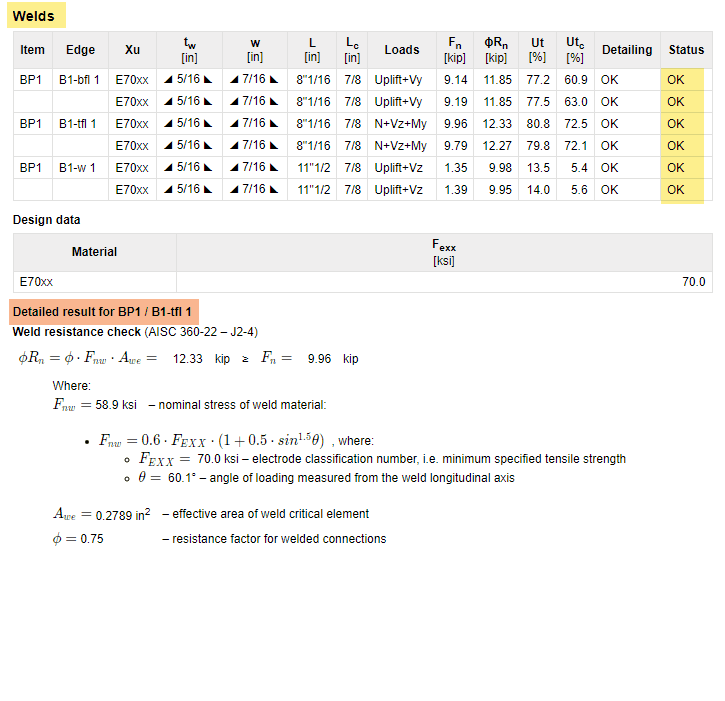

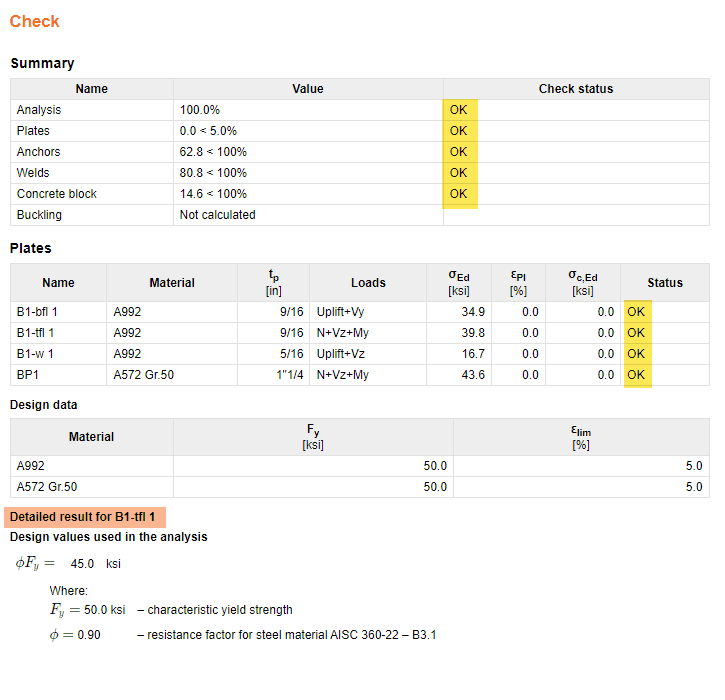

IDEA StatiCa Connection 对所有模型构件进行规范校核：钢构件、底板、螺栓和焊缝。
点击下方链接查看完整详细报告：
3. 锚栓设计

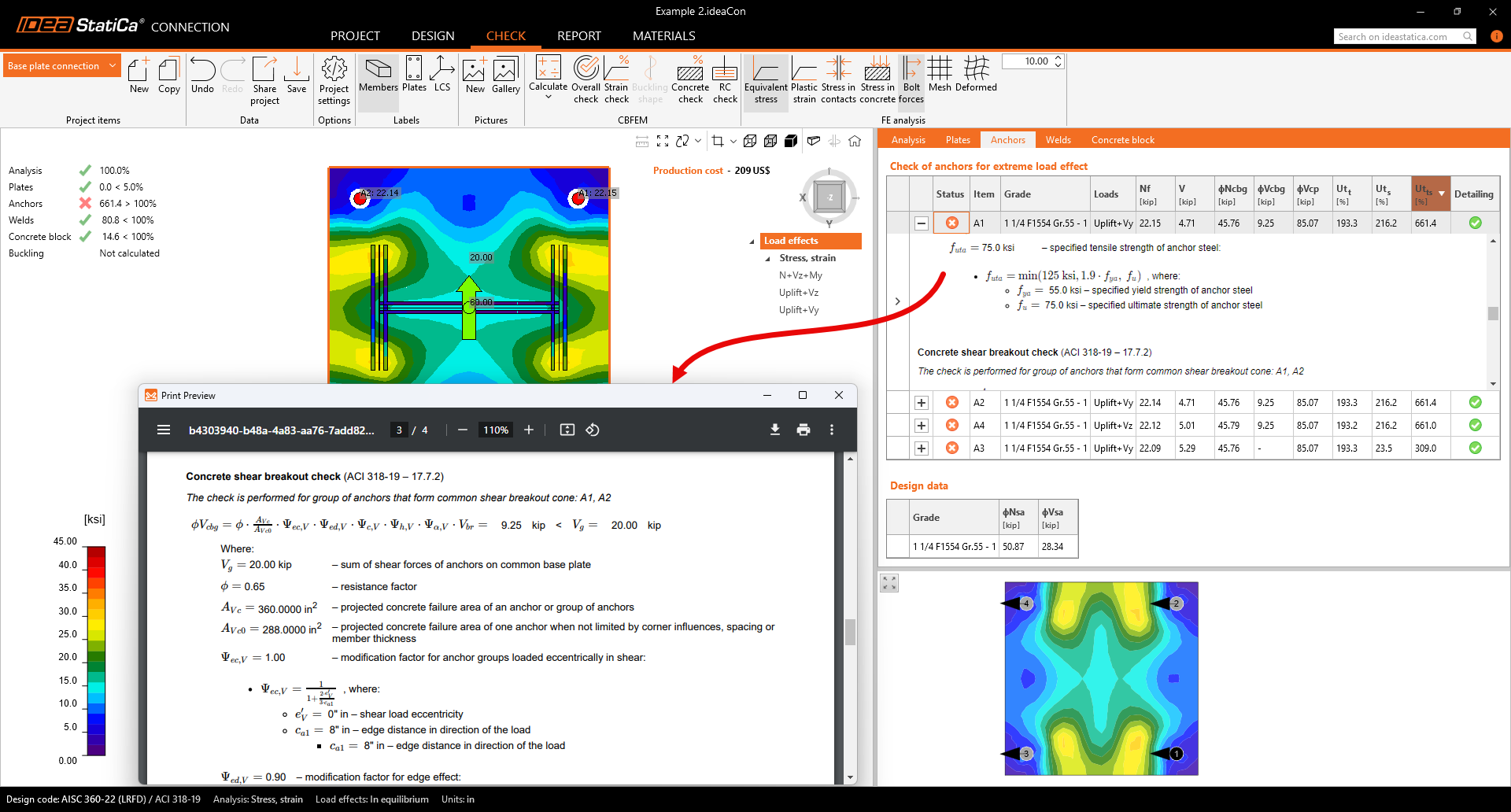

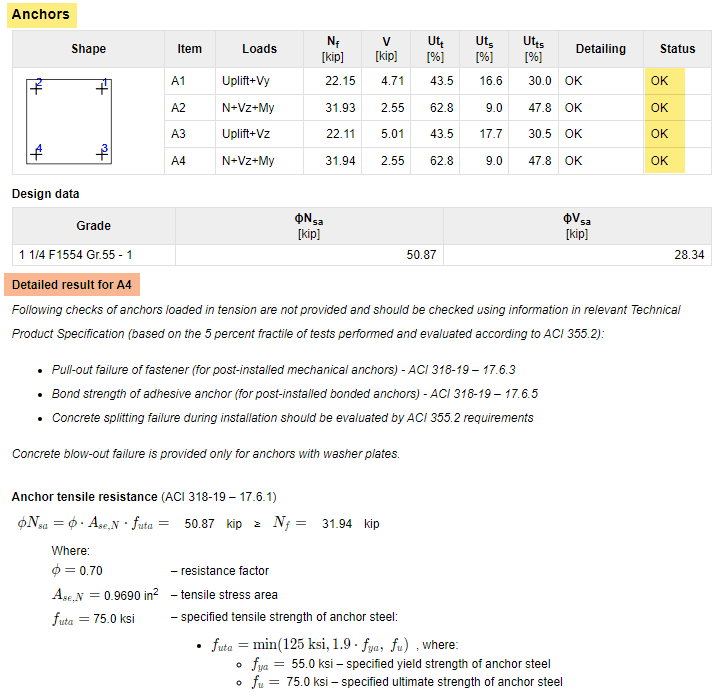

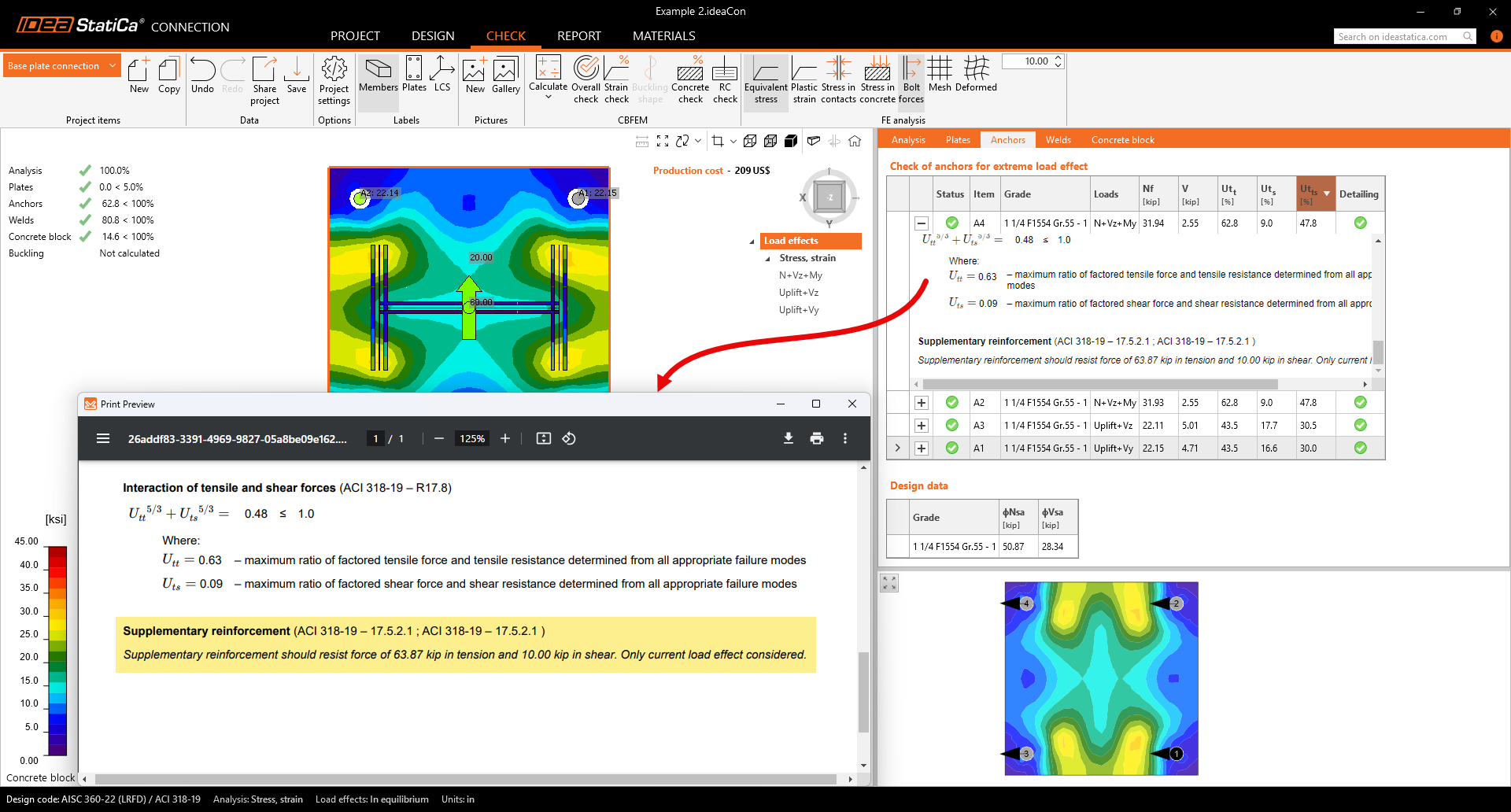

IDEA StatiCa Connection 使用 ACI-318（2014 或 2019 版）第 17 章的公式设计锚栓。规范计算结果以表格形式呈现，您可以查看每根锚栓各项校核的状态。验证同时考虑混凝土锥体破坏强度。
但是，该校核仅考虑无钢筋混凝土的情况。

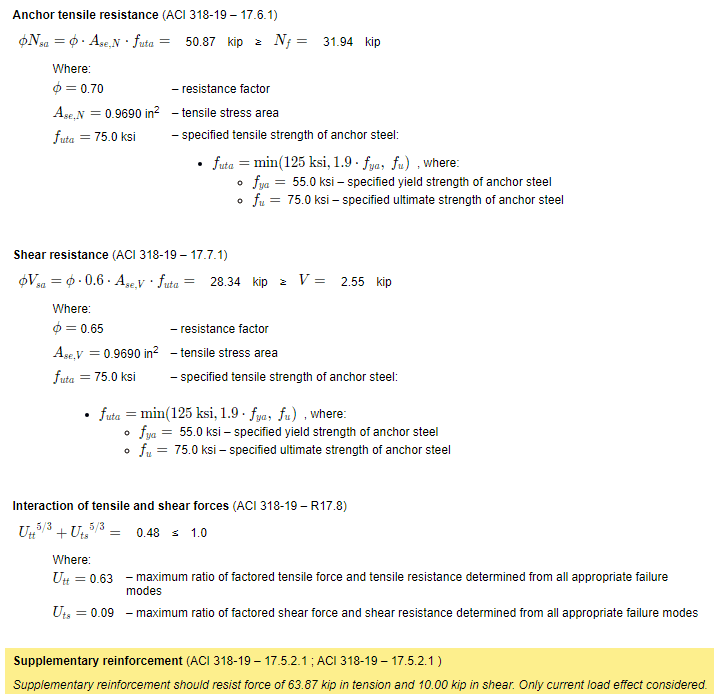

您现在可以从结果中移除混凝土锥体破坏校核，转而获取设计附加钢筋所需的锚栓力。
请参阅后续步骤，了解如何在 IDEA StatiCa 中设计混凝土钢筋。
4. 将底板模型导出至 IDEA StatiCa Detail 软件

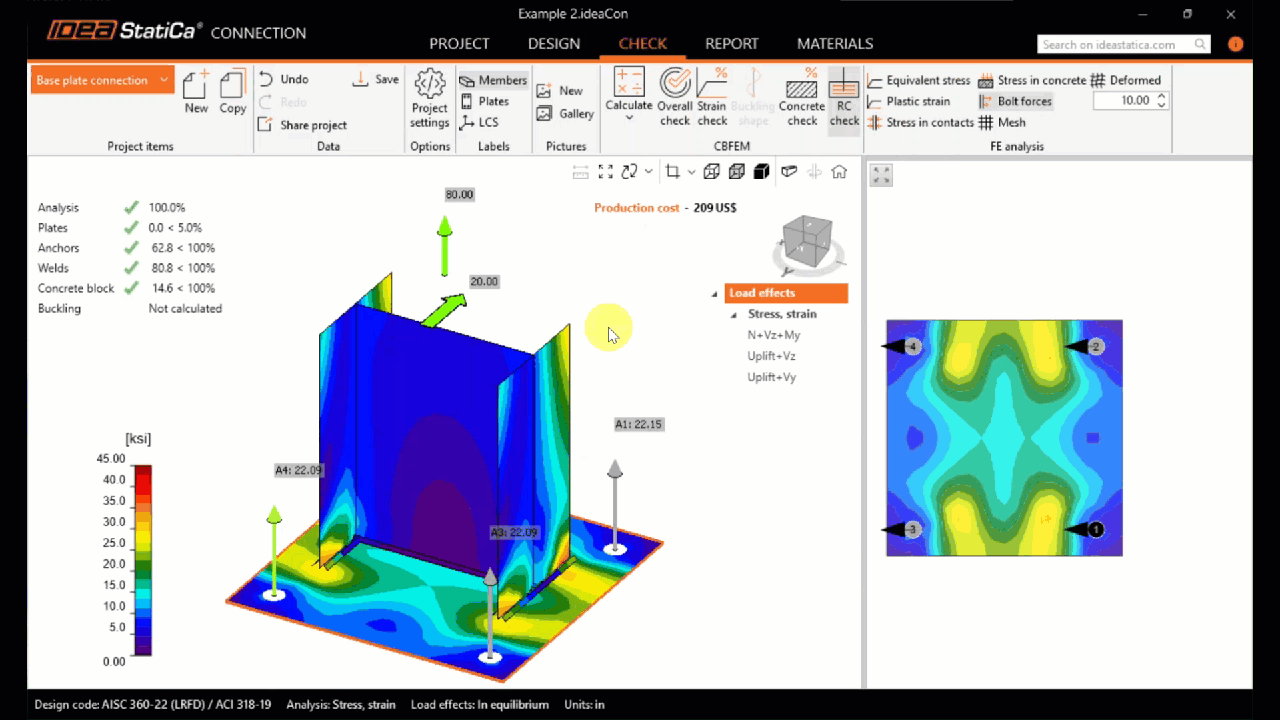

使用 IDEA StatiCa 25 版本，您可以将底板模型导出至 Detail 软件，模型将被导入，包括底板、锚栓、混凝土块、锚栓和底板上的力以及荷载工况。
5. 使用操作在混凝土块上建立钢筋模型
在运行分析之前，用户需在导入的模型中建立钢筋模型。使用新的钢筋图标添加钢筋。从不同选项中选择输入钢筋的方式，例如层数及每层钢筋根数。使用三维透明视图进行可视化查看。
6. 运行分析并查看结果

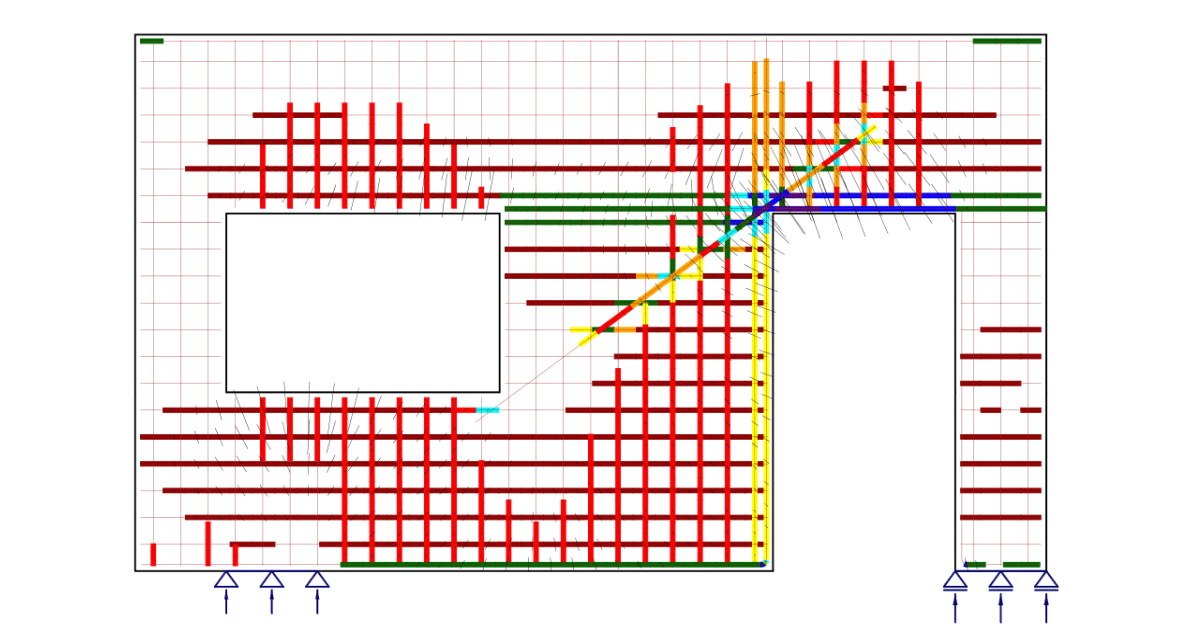

分析完成后，进入"校核"选项卡，查看材料承载比和应力。汇总结果中的应力流显示混凝土中压缩主应力的矢量以及钢筋的承载比，为您提供基本概览。用户可以针对不同荷载组合查看混凝土和钢材强度、钢筋粘结应力以及变形情况。
结论
IDEA StatiCa 通过开发结构工程细部设计软件，正在帮助数千名工程师提升工作效率。
完整的底板设计工作流程简化了复杂任务，减少了钢底板和钢筋混凝土基础两部分计算所花费的时间。借助清晰的三维可视化，用户可以更好地理解荷载传递路径，并优化混凝土钢筋设计。
立即开始试用，享受14天完整功能和服务的免费体验。
