Добро пожаловать! Здесь мы рассмотрим довольно простое соединение пластин на болтах и посмотрим, как выполняются проверки болтов в IDEA StatiCa по СП 16.13330.2017.
Обращаем Ваше внимание на то, что результаты расчётов, полученные в различных версиях программы, могут незначительно отличаться.
Запустим программу IDEA StatiCa и откроем модуль Connection

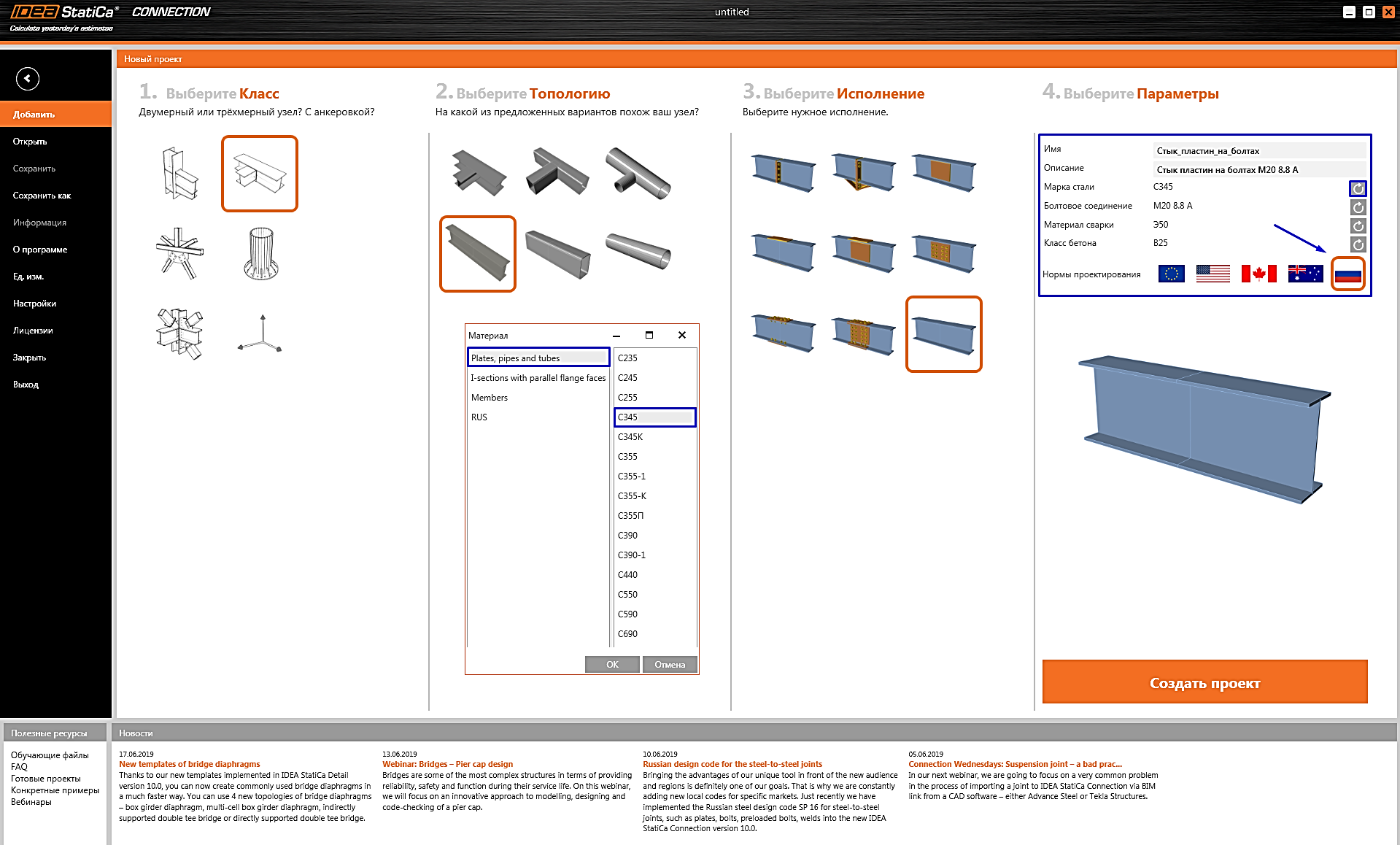

Создадим новый проект – выберем наиболее подходящий шаблон для будущего узла, присвоим ему имя и выберем необходимые материалы:

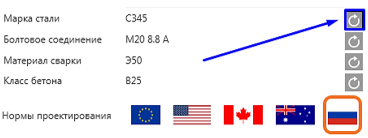

Классы болтов, электроды и марку стали можно настроить, нажав на соответствующую кнопку напротив нужного параметра.
Обратите внимание на то, чтобы в проекте были выбраны российские нормы проектирования – СП 16.13330.2017. После ввода всех параметров нажмите на кнопку «Создать проект».

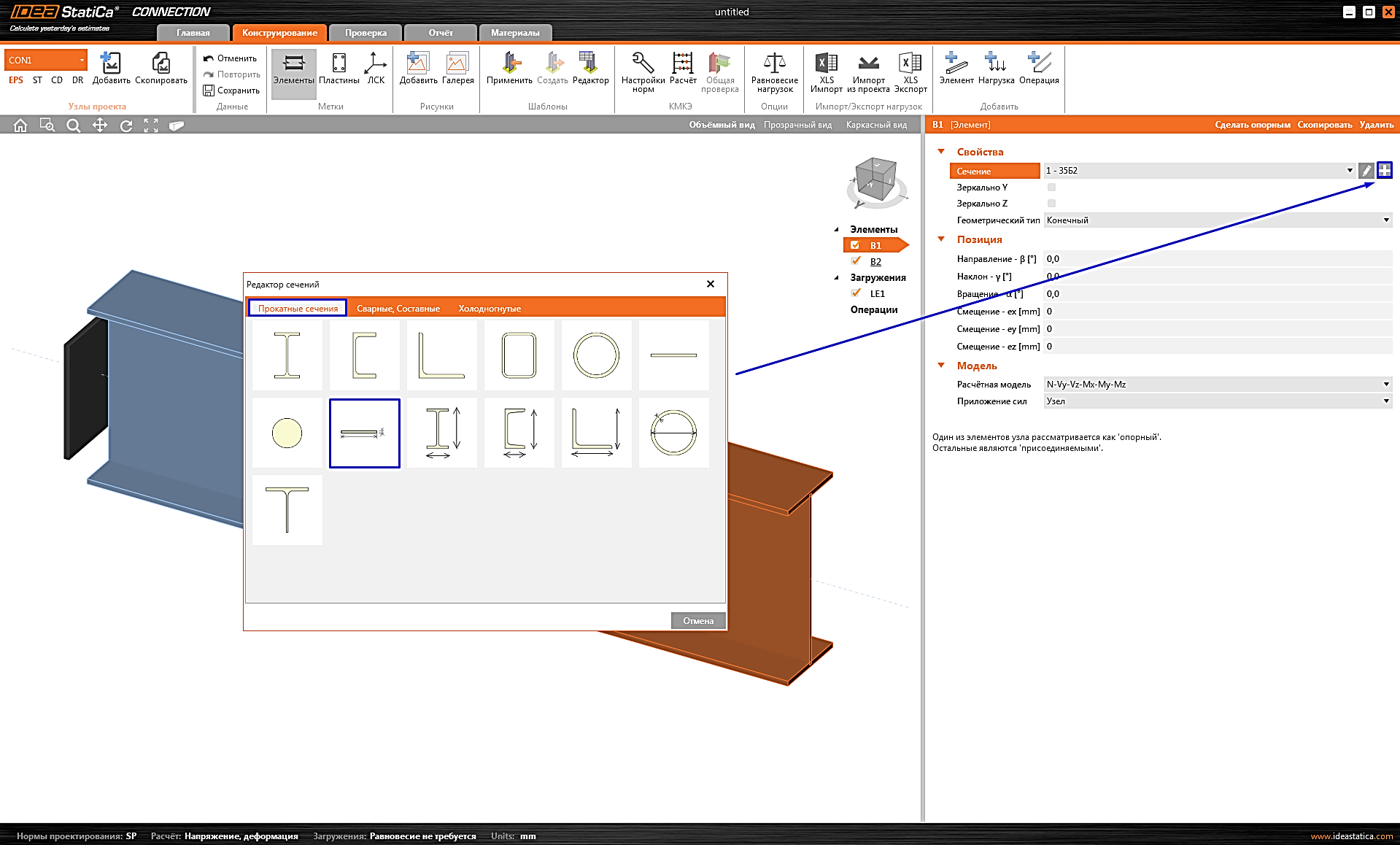

Как мы могли заметить, IDEA StatiCa автоматически создала две балки. Давайте немного изменим их сечение, выбрав полосовой прокат.

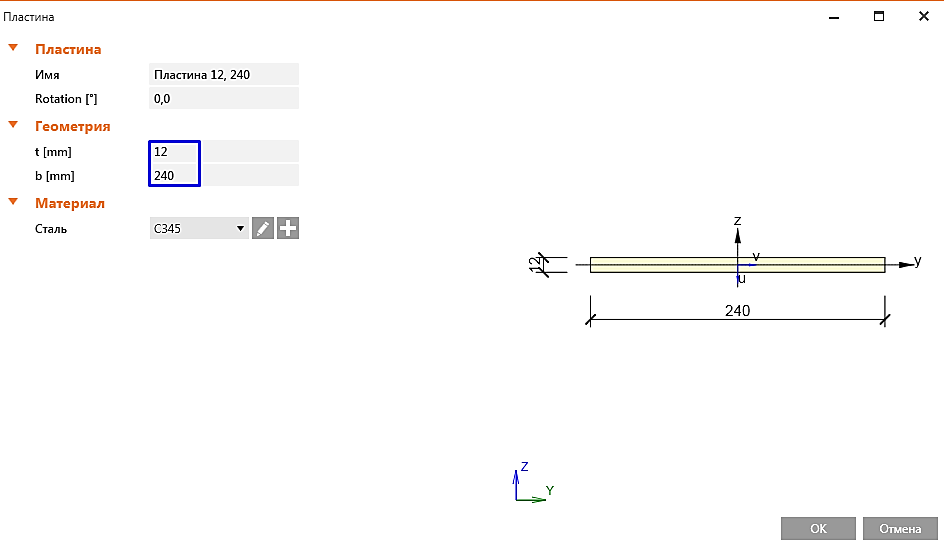

Зададим следующие параметры сечения:

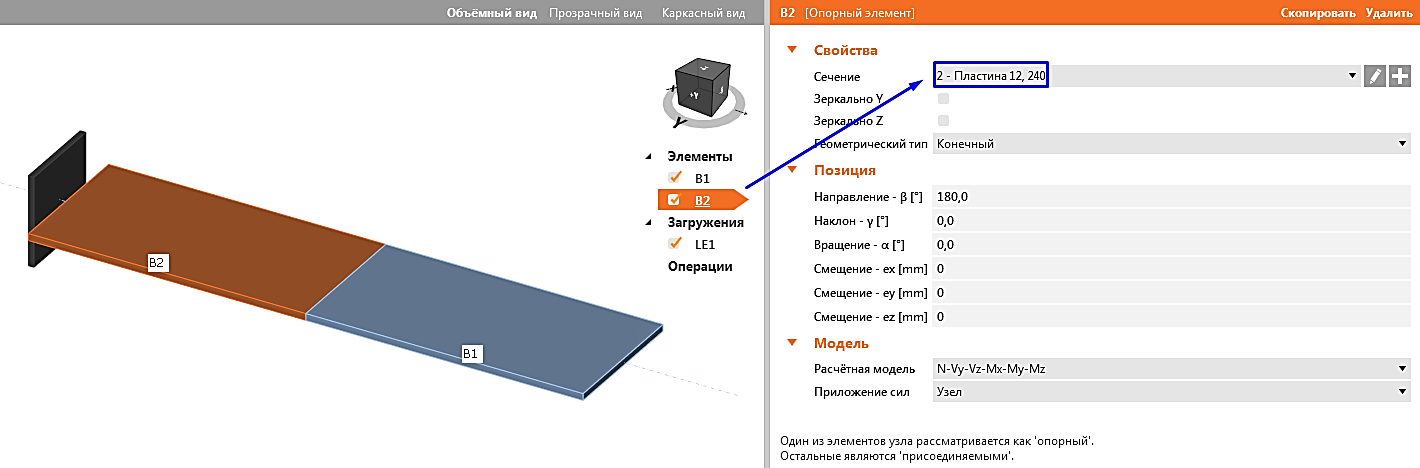

Нажмём ОК, а затем изменим сечение элемента В2 на только что созданное, зайдя в его свойства.

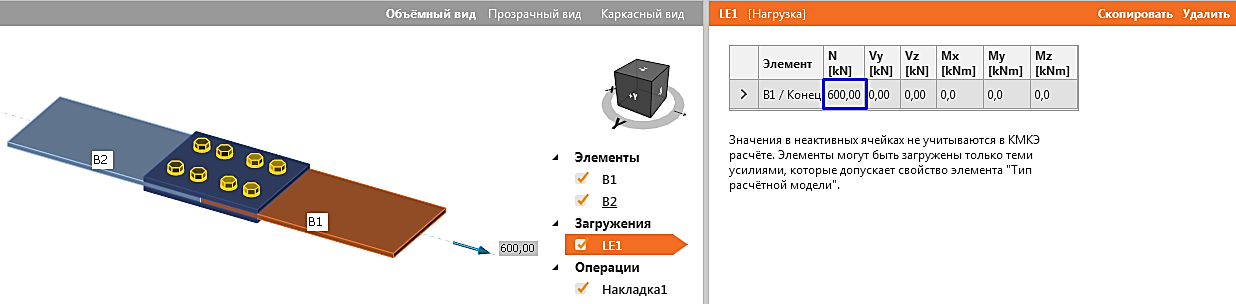

При создании узла по шаблону автоматически было добавлено одно загружение (LE1). При необходимости можно всегда добавить новое загружение. А сейчас введём величины внутренних усилий в таблицу:

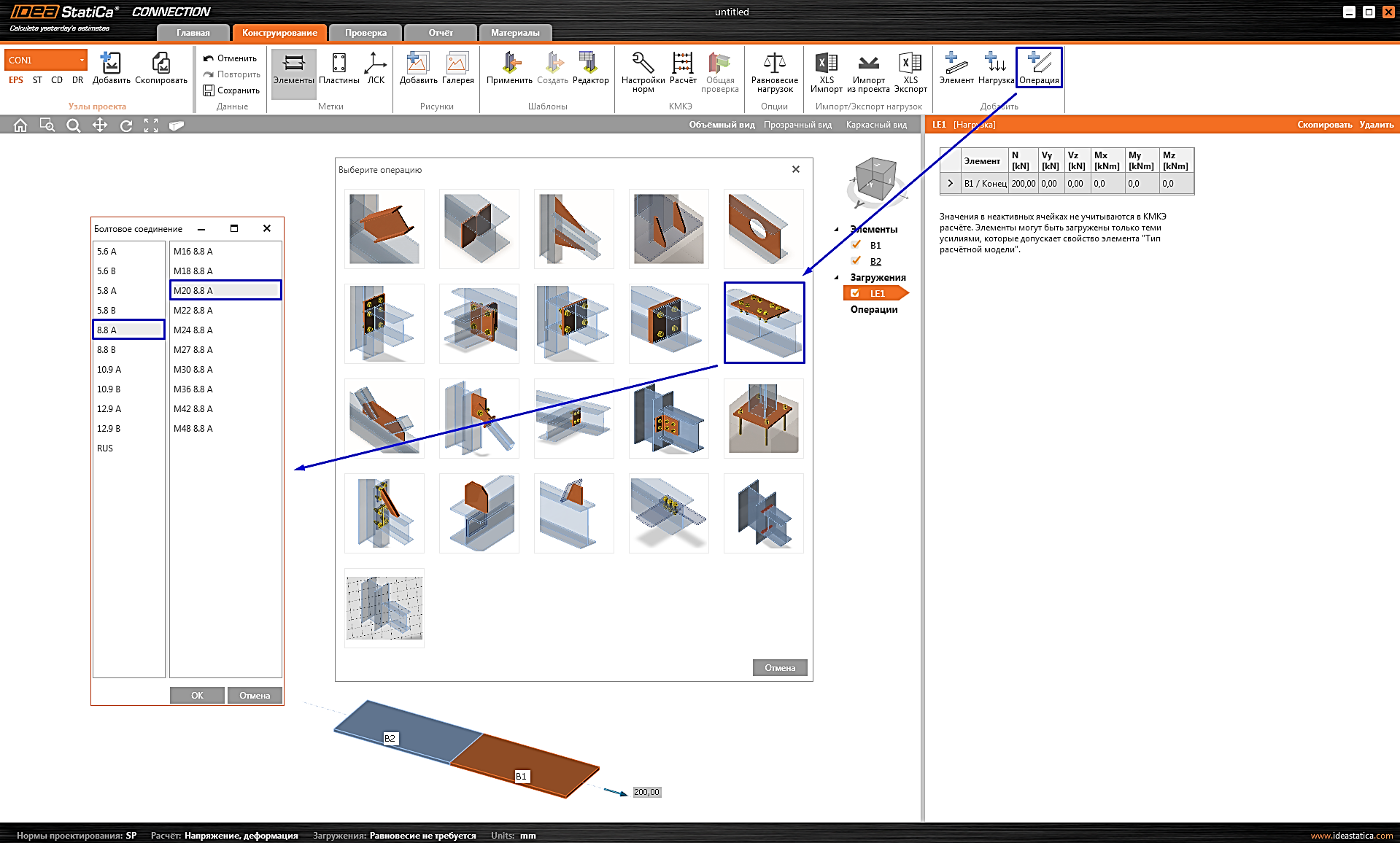

Добавим накладку и болты, соединяющие пластины В1 и В2. Добавим новую монтажную операцию «Стык на накладках», щёлкнув на нужной иконке левой кнопкой мыши, и выберем болты М20 8.8 А, после чего нажмём «ОК».

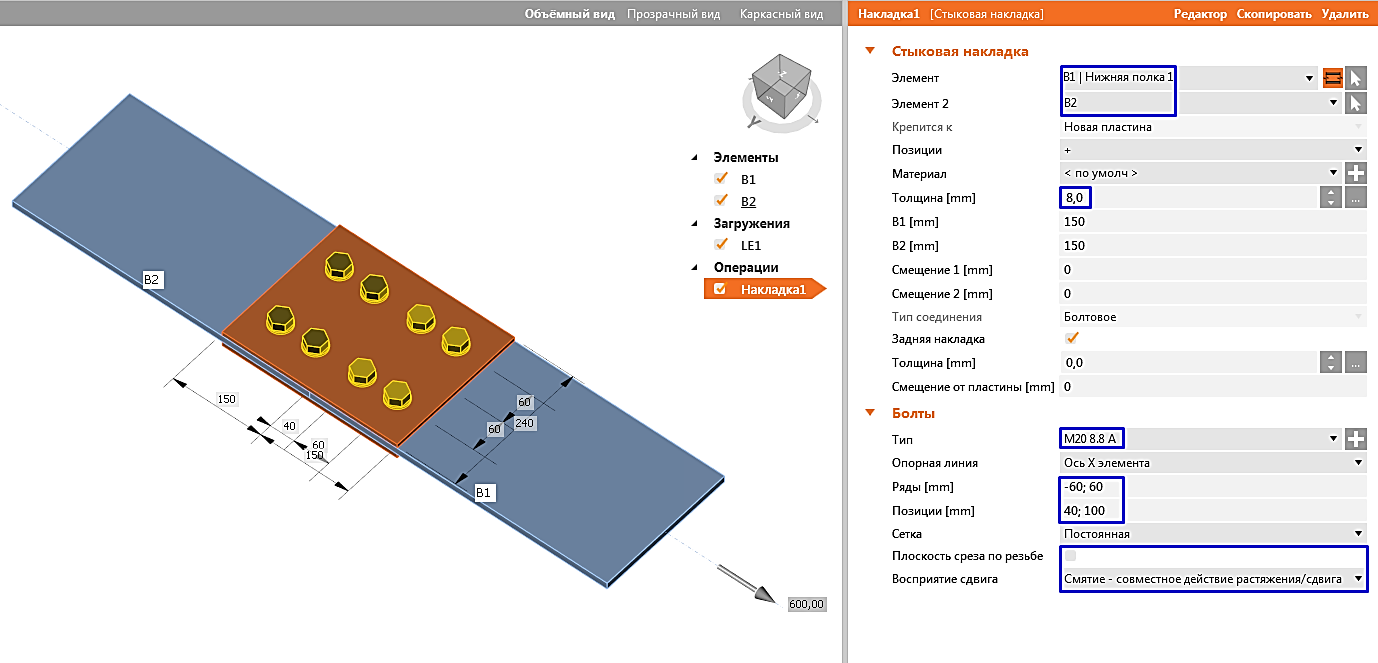

Настроим свойства созданной монтажной операции:
Отлично, можем приступать к расчёту!
Запустим КМКЭ расчёт, нажав на кнопку Расчёт на главной ленте. При этом автоматически создаётся расчётная модель узла и выполняется сам расчёт, по окончании которого в левой верхней части окна отобразятся результаты общей проверки – коэффициенты использования болтов, сварных швов и пластин (в зависимости от конструкции узла).

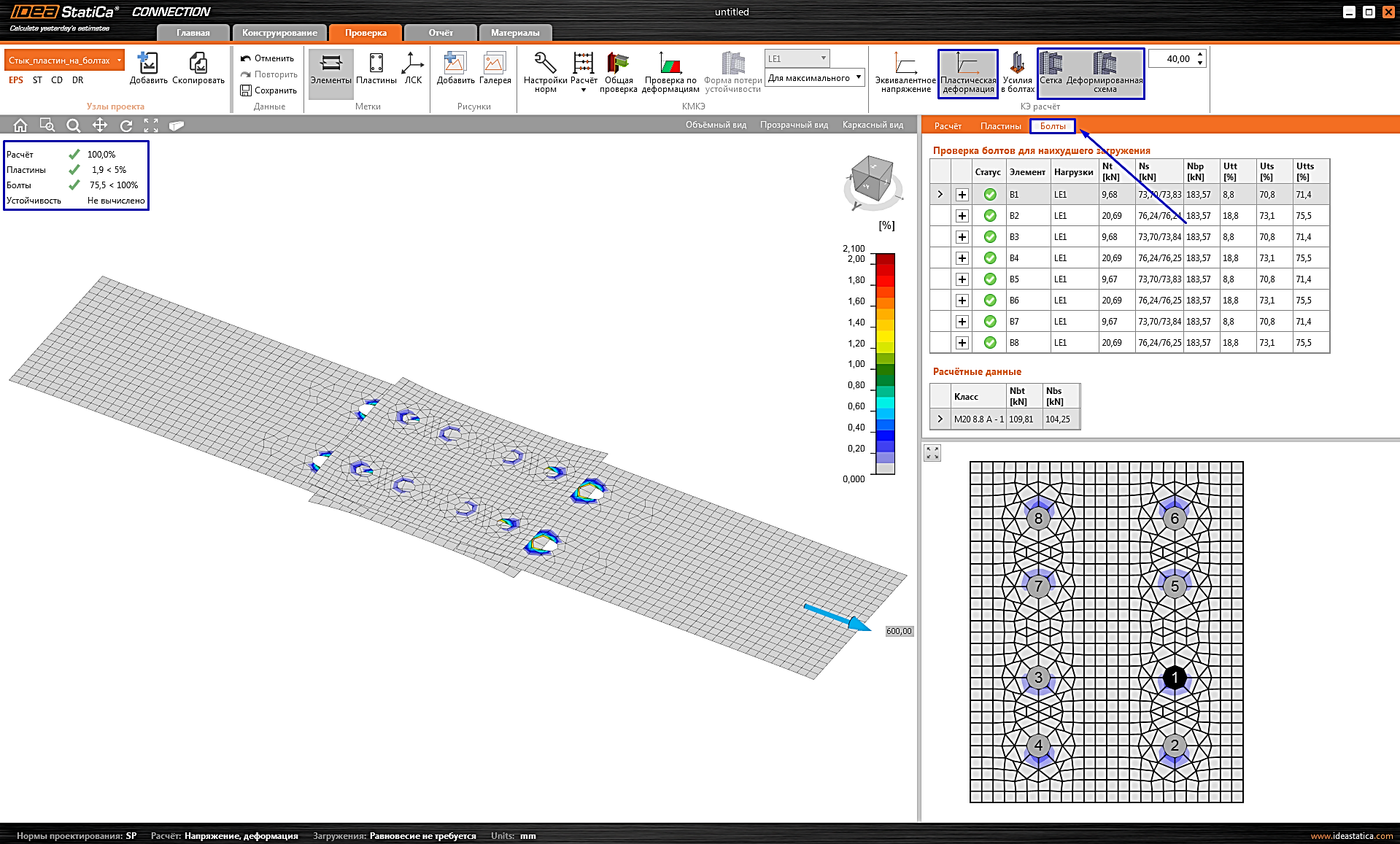

Перейдём на вкладку ленты Проверка и активируем следующие режимы отображения результатов для детального анализа работы нашего узла:

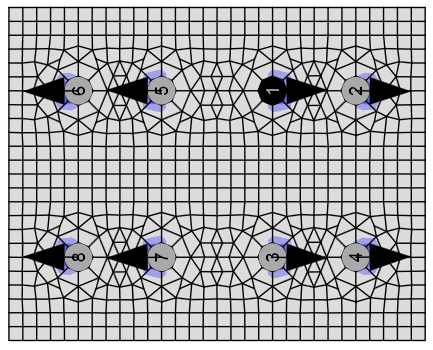

Раскроем таблицу Болты и проанализируем усилия. Обратим внимание на деформированную схему – вблизи отверстий возникают пластические деформации. В накладках они расположены с внешней стороны (от центра узла), а в пластинах – с внутренней, что полностью соответствует конструкции и приложенной нагрузке.
Включим отображение усилий в болтах, нажав на соответствующую кнопку на группе ленты «КМКЭ расчёт».

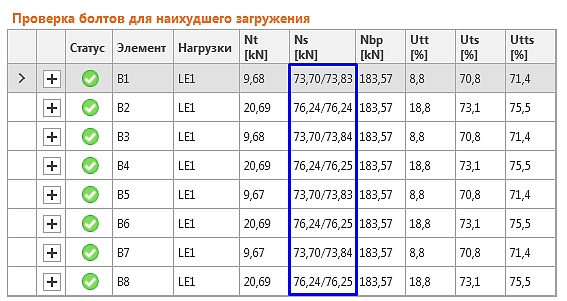

Обратим внимание на столбец “Ns” – здесь выводятся усилия среза в болтах. Для каждого из болтов отображается два значения – по одному на каждую плоскость среза (через черту). Несложно заметить, что сумма усилий для первых четырёх болтов составит 73,70 + 73,83 + 76,24 + 76,24 + 73,70 + 73,84 + 76,24 + 76,25 = 600,04 кН, что полностью соответствует заданной нагрузке. Из условий равновесия остальные 4 болта также растягиваются продольной силой в 600 кН, и усилия в них также равны в среднем 75 кН по каждой плоскости среза.

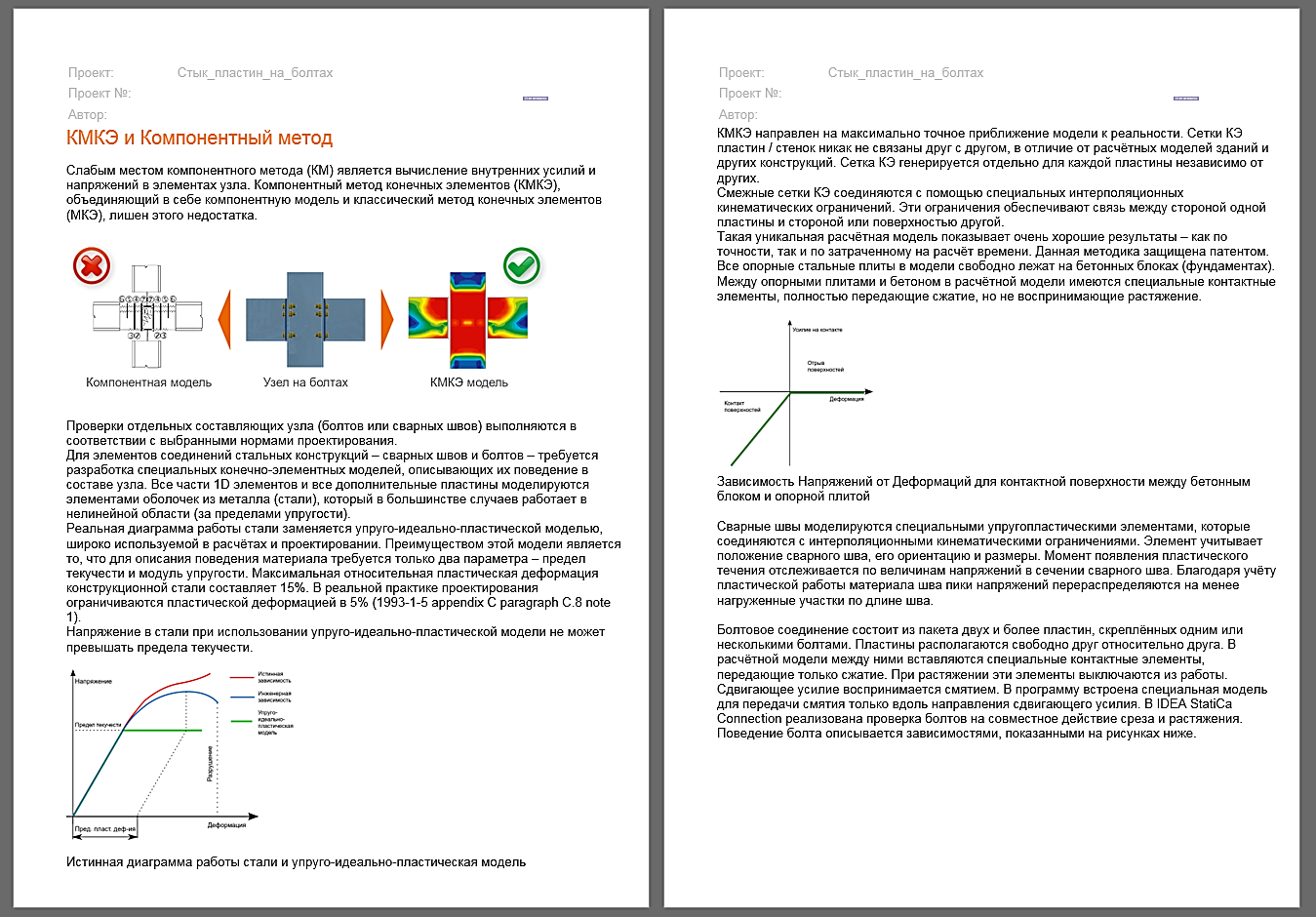

Ну и напоследок сгенерируем Отчёт по результатам расчёта. В IDEA StatiCa имеется множество функций для настройки его содержимого и экспорта в другие форматы для дальнейшего редактирования – (DOC, PDF). Отчёт представлен полностью на русском языке (в зависимости от выбранных языковых настроек). Здесь мы можем детально проанализировать все необходимые результаты – проверки болтов на срез, растяжение и смятие.

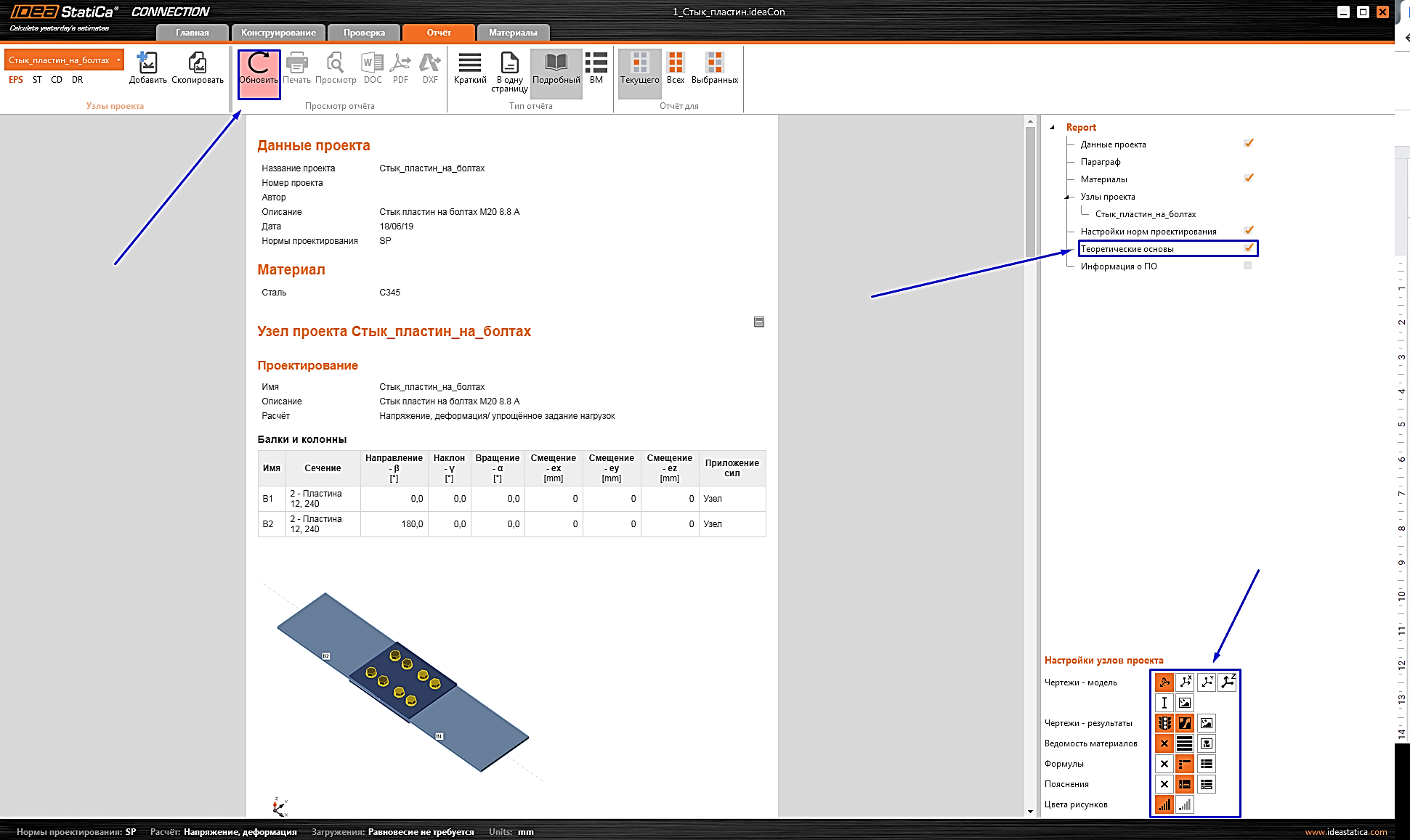

Включим отображение следующих параметров:
затем обновим наш отчёт и экспортируем его в формат DOC.

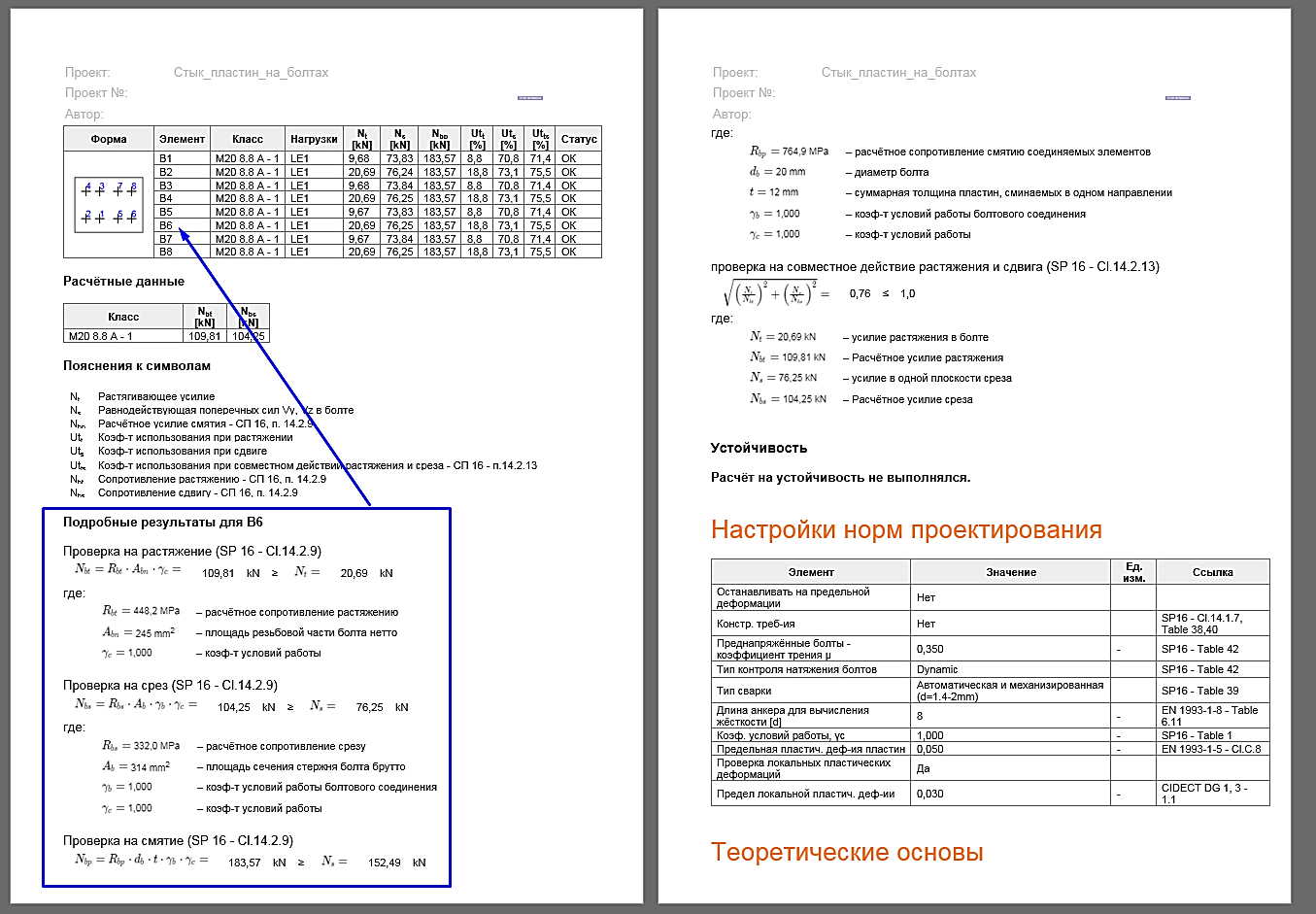

В созданном отчёте отображаются результаты проверки самого нагруженного болта В6 – на растяжение, срез и смятие.
Таким образом, всего за несколько минут мы смоделировали и рассчитали стык пластин на обычных болтах, а также вывели подробный отчёт с результатами проверок компонентов по СП 16.13330.2017 и ссылками на используемые формулы. Это был первый узел, который Вы посчитали в IDEA StatiCa? Наши поздравления :)
