Comandat de GS Staalwerken, antreprenorul general, Systabo B.V., a primit proiectarea construcției metalice a acestui impresionant centru de distribuție din Heerlen (Olanda). Pe baza BRL 2020, noua clădire are o ambiție BREEAM „Good".
Tekla Structures 2021 și IDEA StatiCa 22.1. au fost utilizate pentru proiectarea acestei structuri metalice în vederea producției și montajului, inclusiv calculele îmbinărilor metalice.

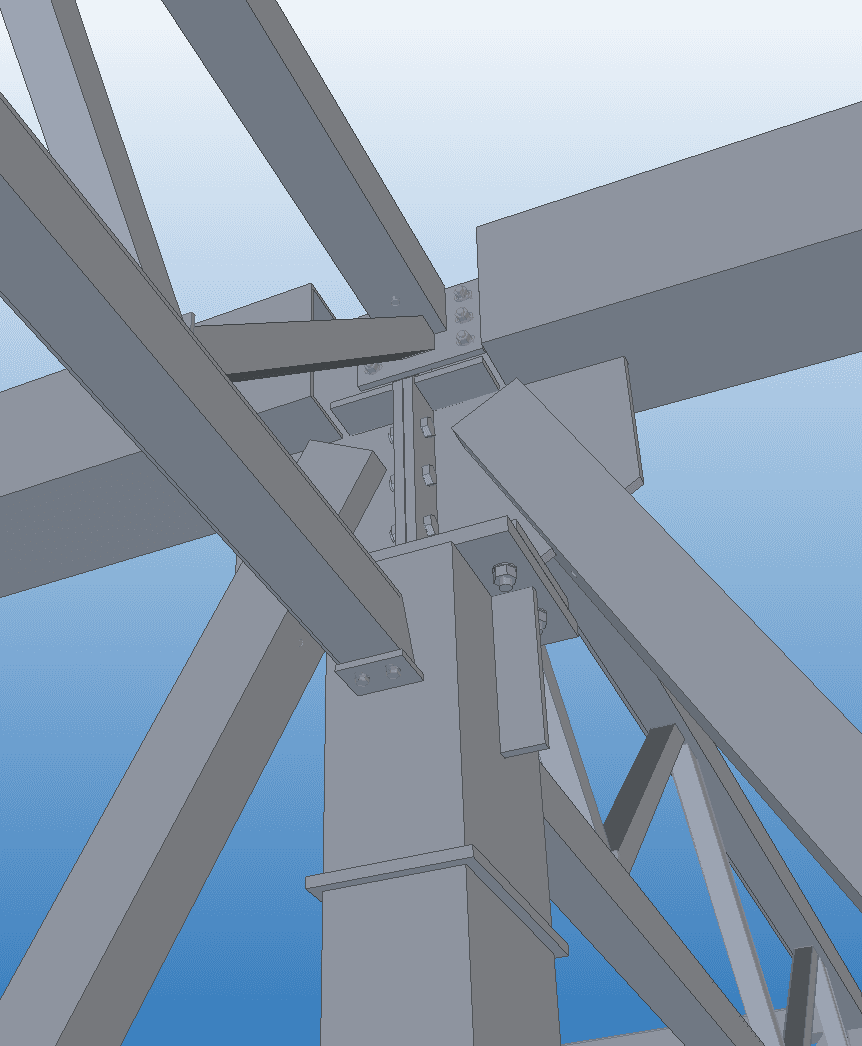

Detaliul prezentat se referă la nodul grinzilor cu zăbrele ale mezaninului și al grinzilor cu zăbrele de rezemare pe un stâlp. Forța de compresiune în stâlp este de 5.237 kN, iar forța în primele bare ale mezaninului este de 2.849 kN. Forța de compresiune din tălpile superioare ale mezaninului este de 1.465 kN.
În total, structura metalică cuprinde aproape 1.236 tone de oțel. Predarea finală a acestui proiect este așteptată în octombrie 2023.
DC Soureth, Herleen 01
DC Soureth, Herleen 02
DC Soureth, Herleen 03
DC Soureth, Herleen 04
DC Soureth, Herleen 05

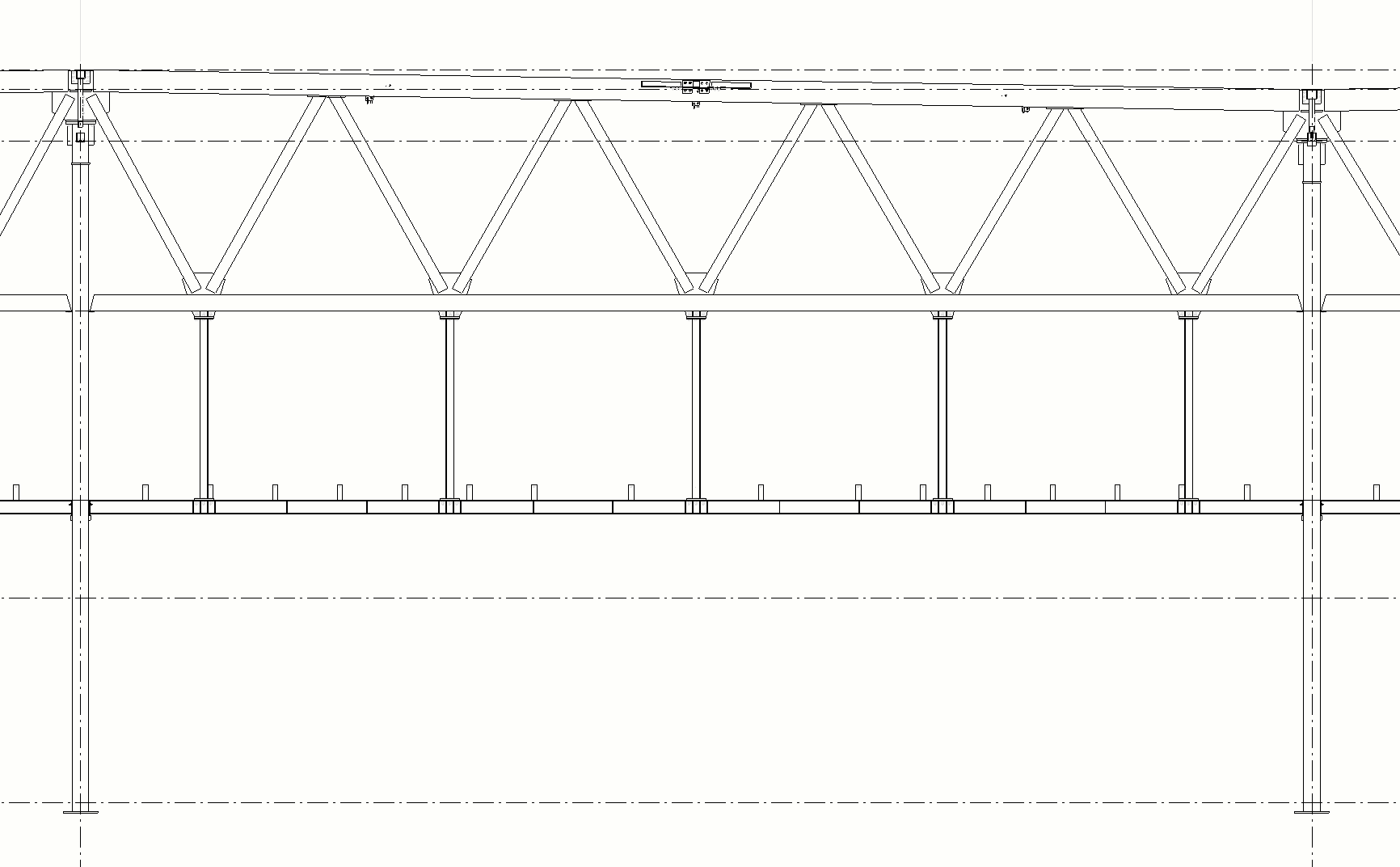

DC Soureth, Herleen 06
DC Soureth, Heerlen 07
imagini furnizate cu amabilitatea: Snetselaar, GS Staalwerken și Systabo B.V.
