Project Viewer - útil e sem custos

Não é nada de novo e é bastante simples. Ainda assim, o Visualizador de projetos online é uma das nossas aplicações mais populares. Com ou sem licença paga, esta ferramenta ajuda a visualizar um projeto IDEA StatiCa Connection, gerar um ficheiro 3D DWG, IFC ou ideacon, ou partilhar a ligação através de uma URL.

Há alguns anos, lançámos uma aplicação online simples, de utilização gratuita, que servia de complemento ao IDEA StatiCa Connection. Em pouco tempo, tornou-se evidente que se tratava de algo de que os nossos utilizadores tinham sentido falta.

O IDEA StatiCa Viewer permite partilhar os seus projectos de ligação com outras pessoas. Especialmente os detalhadores e engenheiros de registo que não necessitam de uma licença e ainda podem ver o modelo completo da ligação com todos os detalhes da topologia, tais como secções transversais, cargas, materiais, placas, parafusos e soldaduras, podem beneficiar desta ferramenta gratuita. O modelo 3D ajuda os técnicos de pormenor a ler os desenhos e os engenheiros de registo podem ver a ligação que verificam com base no relatório.

Em seguida, o Viewer pode ser utilizado para descarregar os ficheiros DWG ou IFC criados a partir do projeto. A função de partilha cria um URL único que pode ser enviado a qualquer pessoa - os destinatários podem abrir diretamente o projeto partilhado, bem como descarregar o ficheiro de ligação (ideacon).

Open IDEA StatiCa Viewer

Visualizador IDEA StatiCa

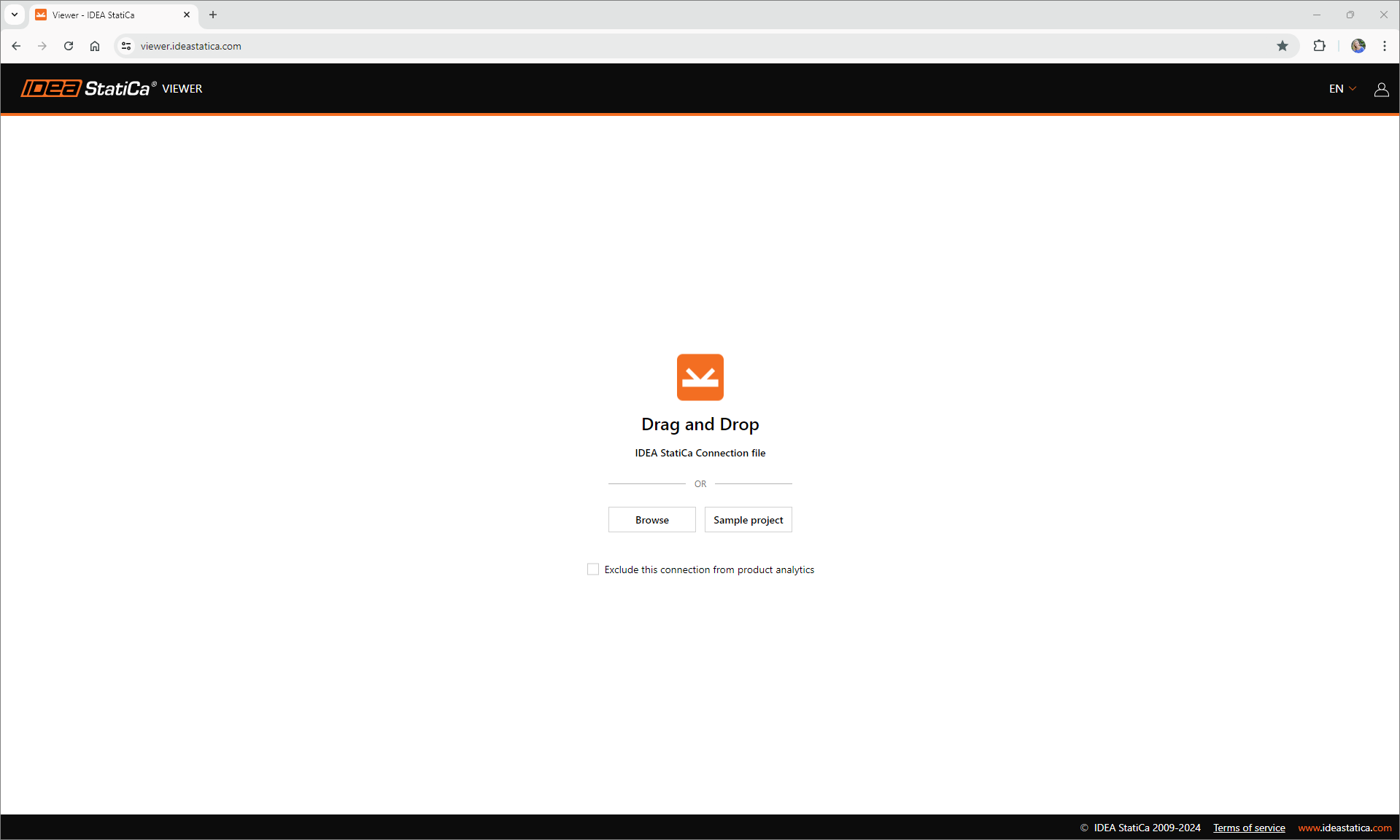

O Visualizador está localizado na nuvem e pode ser aberto a partir de ou do ecrã inicial da aplicação IDEA StatiCa para ambiente de trabalho. Abra qualquer projeto de ligação (ficheiro .ideacon) a partir do ícone ou utilize a funcionalidade de . Também pode abrir um para ver o que está lá dentro.

arrastar e largar

projeto de amostra

* Os projectos carregados podem ser (após anonimização) incluídos na Biblioteca de ligações - a maior base de dados de projectos de ligações. Para evitar isso, use a caixa de seleção Excluir esta conexão da análise do produto.

Confira os termos e condições de uso do IDE StatiCa Viewer.

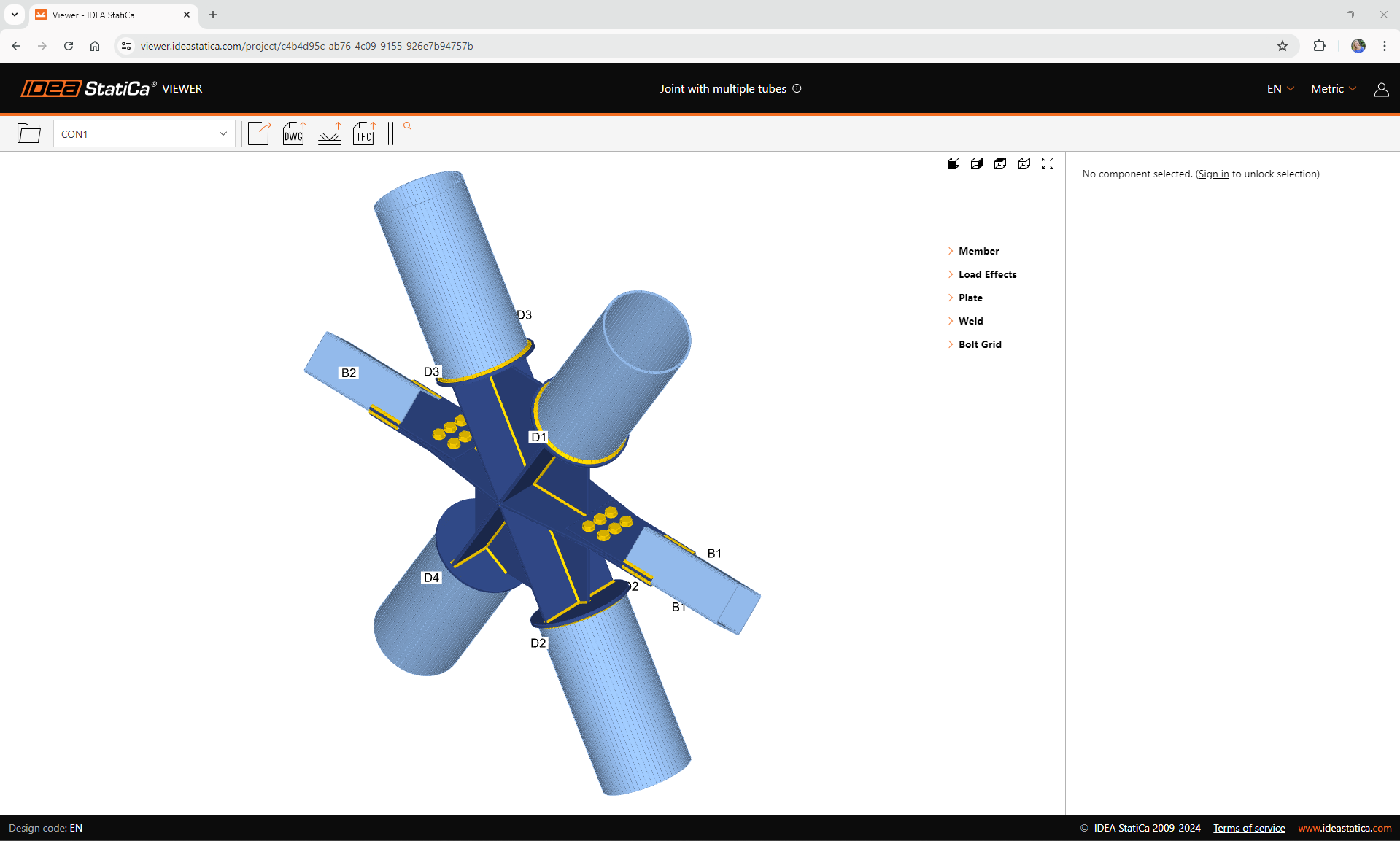

O modelo é exibido instantaneamente e é possível ver o projeto com a lista de itens na árvore (barras, efeitos de carga, placas, soldas, grades de parafusos).

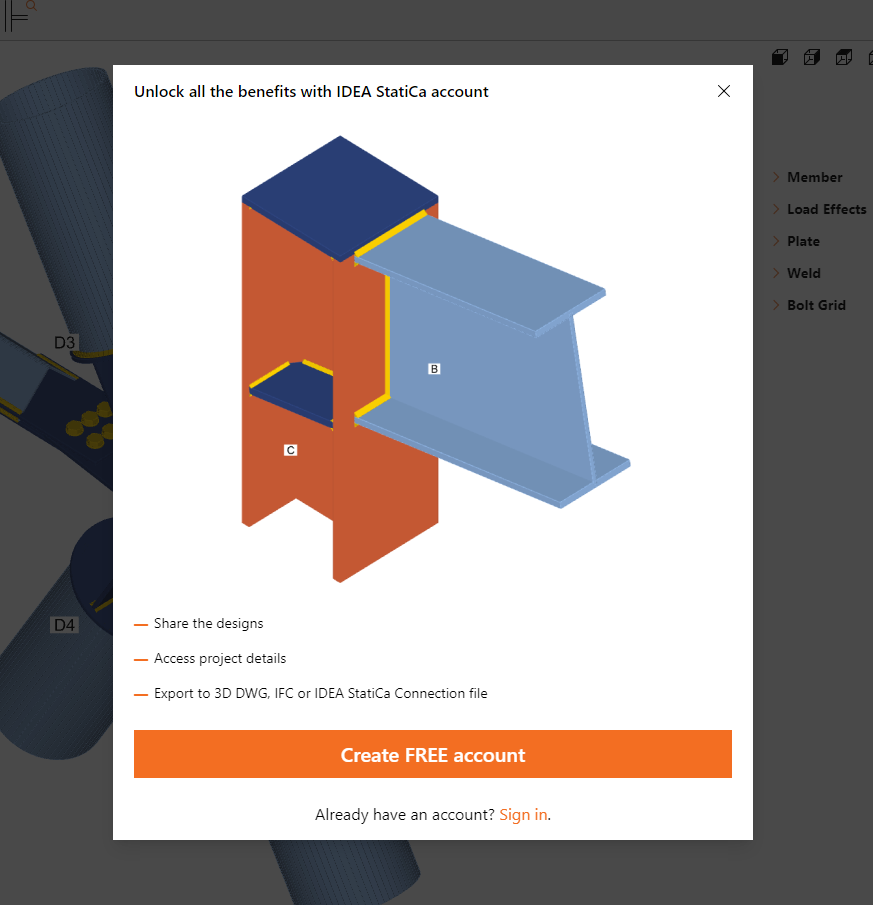

Para visualizar os detalhes e utilizar todas as outras funcionalidades, tem de iniciar sessão na sua conta IDEA StatiCa com as mesmas credenciais que utiliza para as nossas aplicações ou no Portal do utilizador. Também é possível criar uma conta gratuita sem qualquer licença.

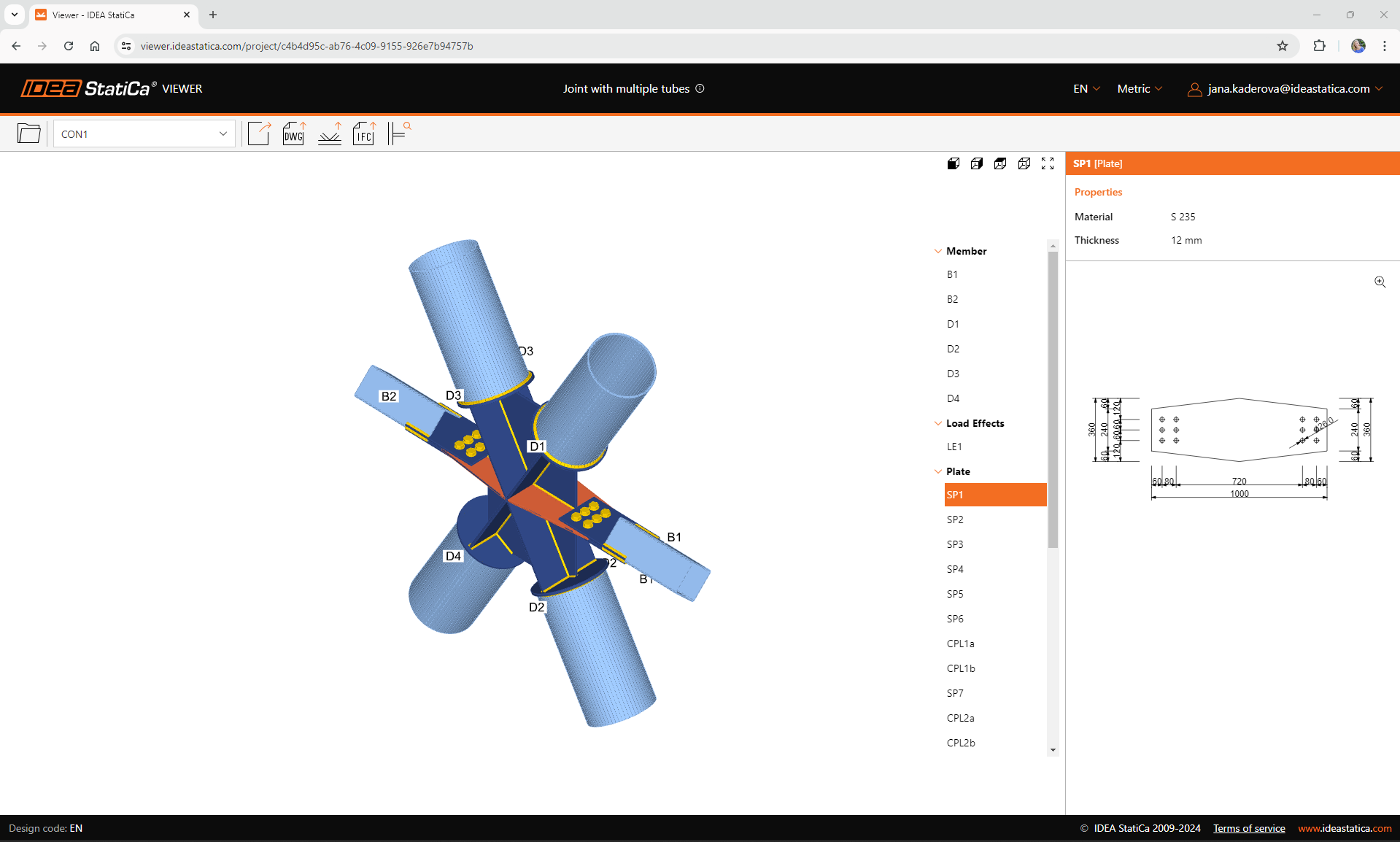

Agora, pode utilizar todo o potencial da aplicação. Os detalhes sobre os elementos, as cargas e as operações de fabrico podem ser visualizados nos três à direita - encontre o artigo aí ou selecione-o simplesmente na cena 3D. Para cada elemento, pode abrir a tabela com os parâmetros básicos, tais como o material, a secção transversal, a espessura da chapa, a espessura da garganta da soldadura e o tipo de montagem dos parafusos. Para as placas, são apresentados esboços 2D com dimensões.

É possível ler mais sobre a função do Visualizador no artigo A interface do usuário da ferramenta IDEA StatiCa Viewer.

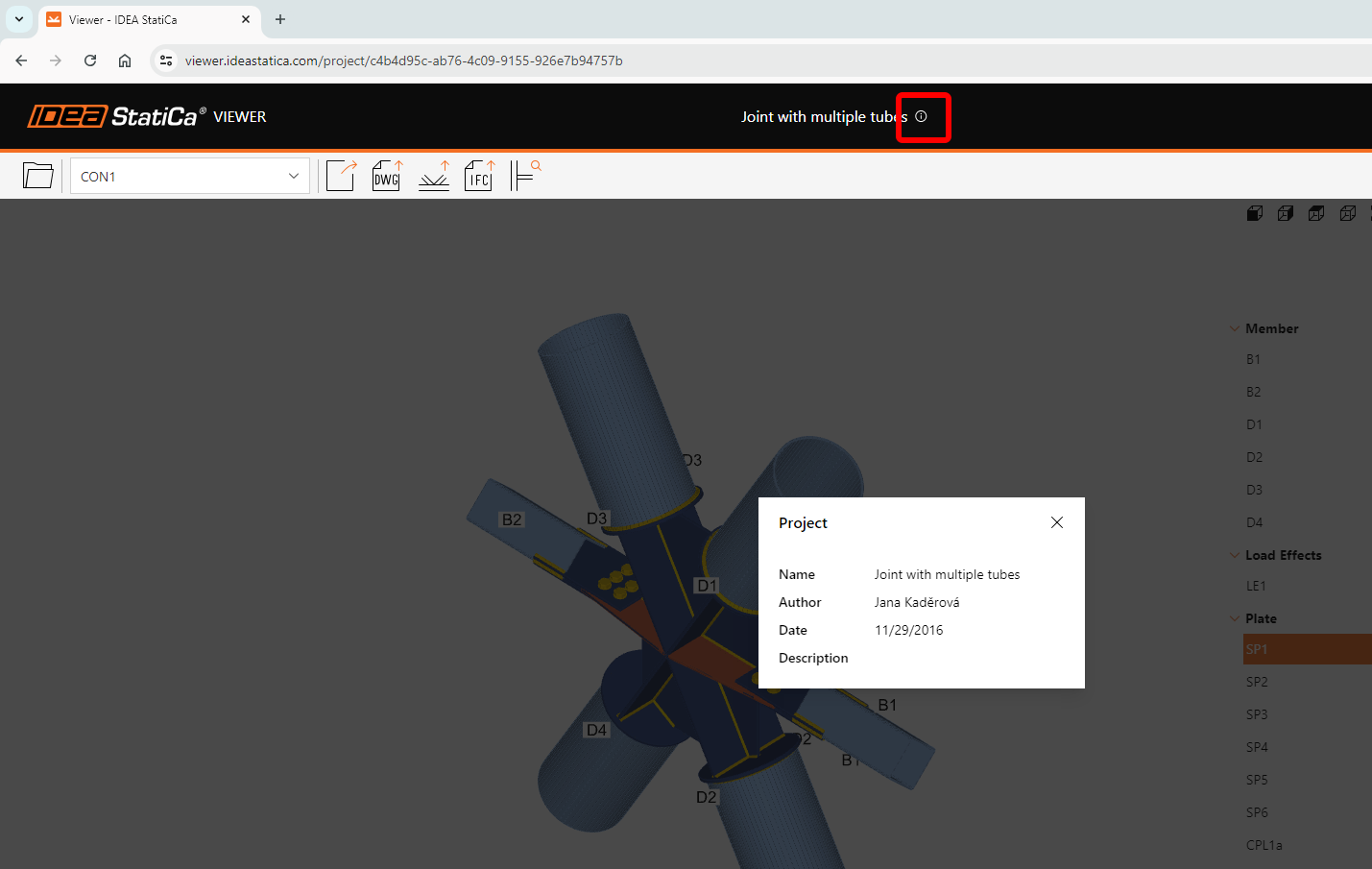

Os detalhes do projeto (nome, autor, data e descrição) podem ser encontrados na parte superior da cena.

Se o arquivo contiver mais itens de projeto, eles serão listados na faixa de opções superior. O friso também contém os botões para abrir um Novo projeto, transferir o ficheiro DWG 3D e exportar o IDEA StatiCa(ideacon) de ficheiros IFC.

Partilhe o seu projeto

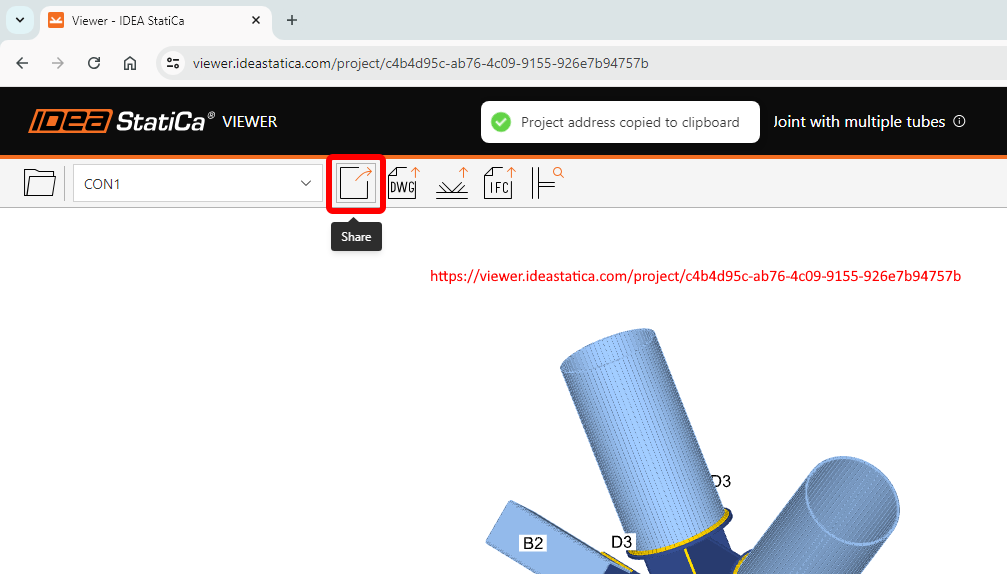

O botão para Partilhar o projeto irá gerar um endereço URL único e copiá-lo para a área de transferência. Agora, pode colar o endereço e partilhar os detalhes com outras pessoas.

Mais projectos na Biblioteca de ligações

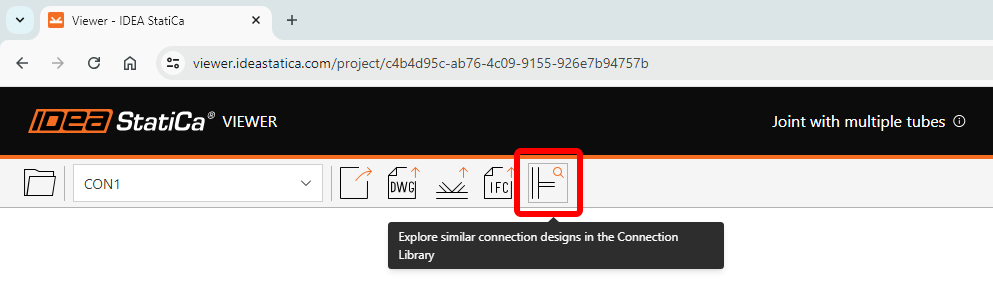

A última opção é abrir a Biblioteca de Ligações - a aplicação gratuita na nuvem que lhe fornece mais de 700.000 ideias para os seus desenhos de ligações.

Onde mais podemos utilizar o Viewer?

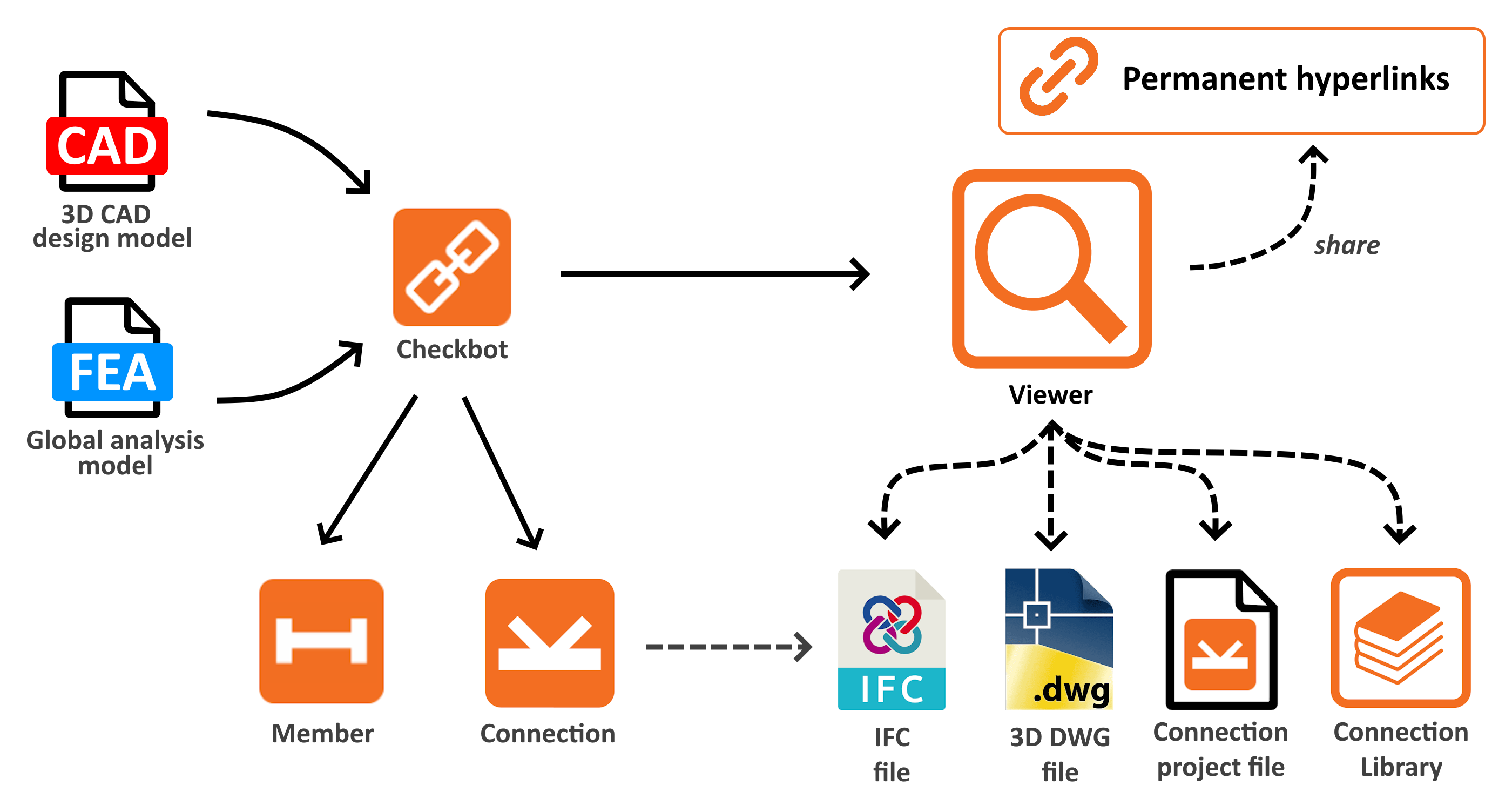

Para compreender todo o potencial do Viewer, o esquema seguinte deve dar-lhe uma melhor visão geral. O Viewer comunica com o Checkbot para obter as suas ligações a partir de modelos globais CAD ou FEA - para mais pormenores, leia abaixo.

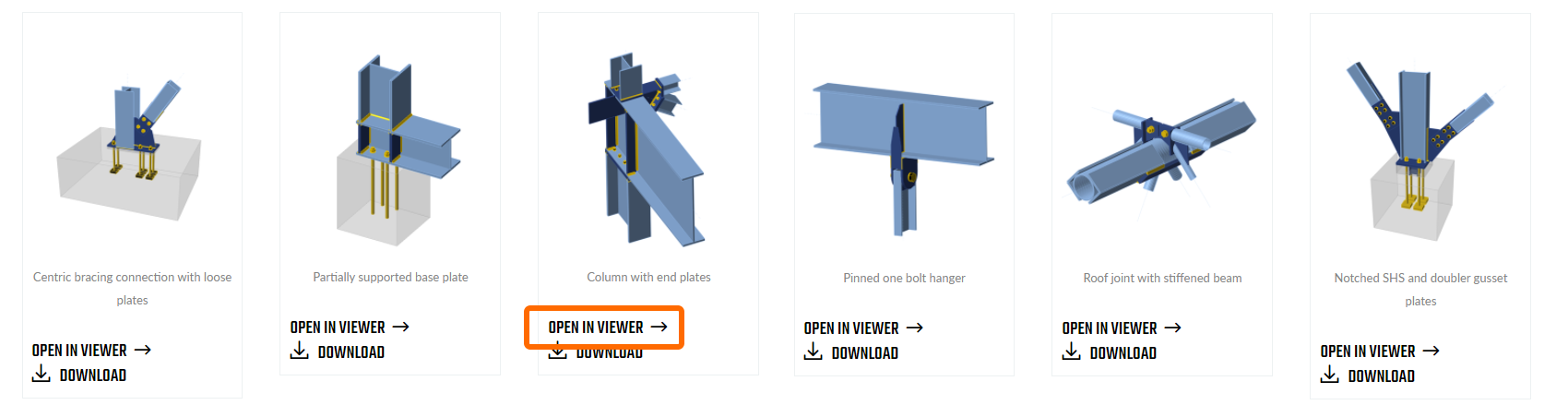

Na galeria Projetos de amostra, cada conexão pode ser baixada ou aberta diretamente no IDEA StatiCa Viewer.

O Visualizador on-line também foi apresentado em um episódio do Connection Wednesdays - Conheça nossas soluções em nuvem. Veja parte da gravação para descobrir que funcionalidades podem ser úteis para a sua prática.

Integrar o Viewer na sua aplicação CAD

O passo seguinte foi empregar o Viewer nas aplicações CAD diretamente para tornar a ligação BIM disponível para um espetro mais amplo de profissões. Pode exportar a sua ligação detalhada para o Viewer e, a partir daí, pode descarregar um ficheiro IDEA StatiCa. Isto é muito útil para muitos técnicos de pormenor que não necessitam de comprar uma licença e, mesmo assim, podem criar eficazmente um ficheiro IDEA StatiCa Connection e enviá-lo a um engenheiro que se encarregará da carga, da análise e da verificação do código.

Pode instalar facilmente a aplicação Checkbot para o Autodesk Revit, Advance Steel ou Tekla Structures como parte do ficheiro de instalação do IDEA StatiCa. Após uma instalação simples, o plug-in integra-se na sua aplicação CAD e pode começar a utilizá-lo. O Checkbot pode ser transferido e utilizado GRATUITAMENTE, independentemente de ter ou não uma licença IDEA StatiCa (mais uma vez, apenas é necessária uma conta básica ). Experimente agora mesmo a exportação sem problemas do Tekla/Revit/Advance Steel para o IDEA StatiCa Connection.

* O lançamento dos plug-ins CAD Viewer (para Revit, Advance Steel e Tekla) foi descontinuado no IDEA StatiCa 24.0. Agora, pode utilizar a versão gratuita do IDEA StatiCa Checkbot no fluxo de trabalho CAD.

Também pode encontrar o nosso Checkbot no Tekla Warehouse e na Autodesk App Store.

Ajudamos os engenheiros e os pormenores a cooperar

Os projectos em aço estão a tornar-se mais complexos e a conceção de ligações está a tornar-se um problema ainda maior, especialmente quando se trata de verificar várias ligações em aço de acordo com o código válido. O processo de conceção é levado à máxima eficácia e a curtos períodos de tempo, o que exige o envolvimento de muitos engenheiros ou técnicos de pormenor. Como lidar eficazmente com a troca de dados?

Assista à gravação do webinar Streamlining connection design workflows between detailers and engineers, apresentado no âmbito da Advance Steel Academy 2020. O webinar irá mostrar-lhe como pode ser uma troca de comunicação BIM moderna entre um projetista de ligações em aço e um detalhador.
