Gdy kolizja podważa projekt
Przypomnienie sobie sytuacji, w której Twój projekt musiał skonfrontować się z rzeczywistością na placu budowy, nie powinno sprawiać większego kłopotu, prawda?
Czasami elementy konstrukcyjne muszą uwzględniać nieoczekiwane elementy, takie jak:
- Rury instalacyjne lub kanały wentylacyjne,
- Kolizje z innymi elementami konstrukcyjnymi lub niekonstrukcyjnymi
- Korekty wysokości – podcięcia na belkach
- Zobacz przykłady kolizji w budowie konstrukcji stalowych przedstawione w tej sesji AISC.
Inżynierowie są często zobowiązani do wprowadzania zmian, które nie były częścią pierwotnego projektu. Te kolizje na budowie mogą pojawić się późno w procesie budowlanym, wymagając szybkich decyzji w celu zachowania zarówno harmonogramu projektu, jak i integralności konstrukcji.
AISC kładzie nacisk na planowanie otworów w elementach na etapie projektowania, aby uniknąć pogorszenia właściwości konstrukcyjnych. Gdy pojawiają się nieoczekiwane kolizje, inżynierowie często modyfikują elementy konstrukcyjne lub dodają zbrojenie w celu zachowania nośności. Zmiany te, choć skuteczne, mogą zaburzać rozkład obciążeń i komplikować projekt. Każda modyfikacja wymaga ponownych obliczeń i weryfikacji, aby upewnić się, że konstrukcja nadal spełnia kryteria projektowe, co może opóźniać realizację projektu.
Standardowe praktyki branżowe zazwyczaj obejmują wzmacnianie lub rekonfigurację dotkniętych elementów w celu zachowania wytrzymałości i stateczności. Często oznacza to dodawanie usztywnień lub blach wzmacniających wokół otworu, aby zapobiec zniszczeniu osłabionych przekrojów. Jednak same standardowe obliczenia mogą nie wystarczyć. Podczas gdy szablony Mathcad i Excel wspierają rutynowe sprawdzenia, złożone modyfikacje wymagają rozbudowanej rekonfiguracji formuł, co prowadzi do opóźnień i potencjalnych błędów. W krytycznych przypadkach niezbędna jest głębsza analiza, aby dokładnie ocenić ogólne zachowanie konstrukcji.

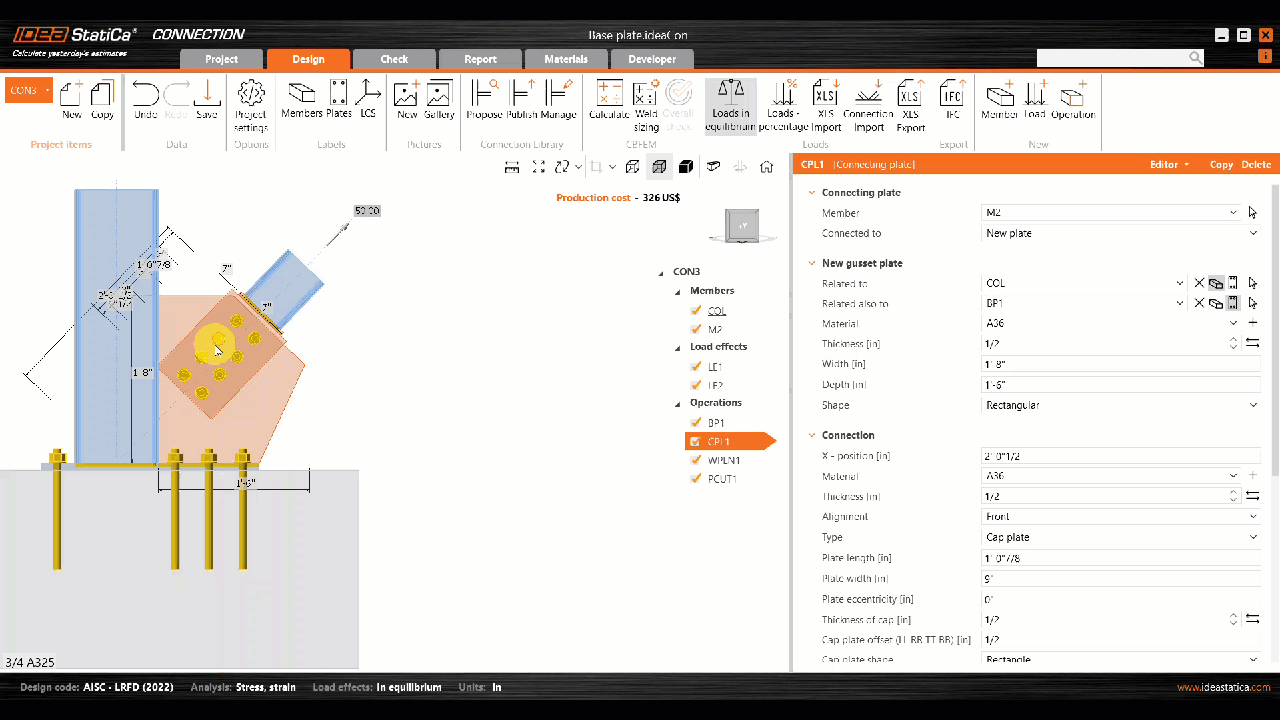

IDEA StatiCa upraszcza ten proces, umożliwiając inżynierom szybkie modelowanie i testowanie różnych modyfikacji elementów z otworami. Oprogramowanie obsługuje zaawansowane analizy, takie jak analiza sztywności i wyboczenia, zapewniając, że wszelkie modyfikacje zachowują wymaganą nośność i spełniają wymagania norm projektowych.
Dlaczego warto używać IDEA StatiCa
- Natychmiastowe modyfikacje: Szybkie modelowanie zmian, takich jak otwory w elementach, z wizualizacją wpływu na zachowanie konstrukcji w czasie rzeczywistym.

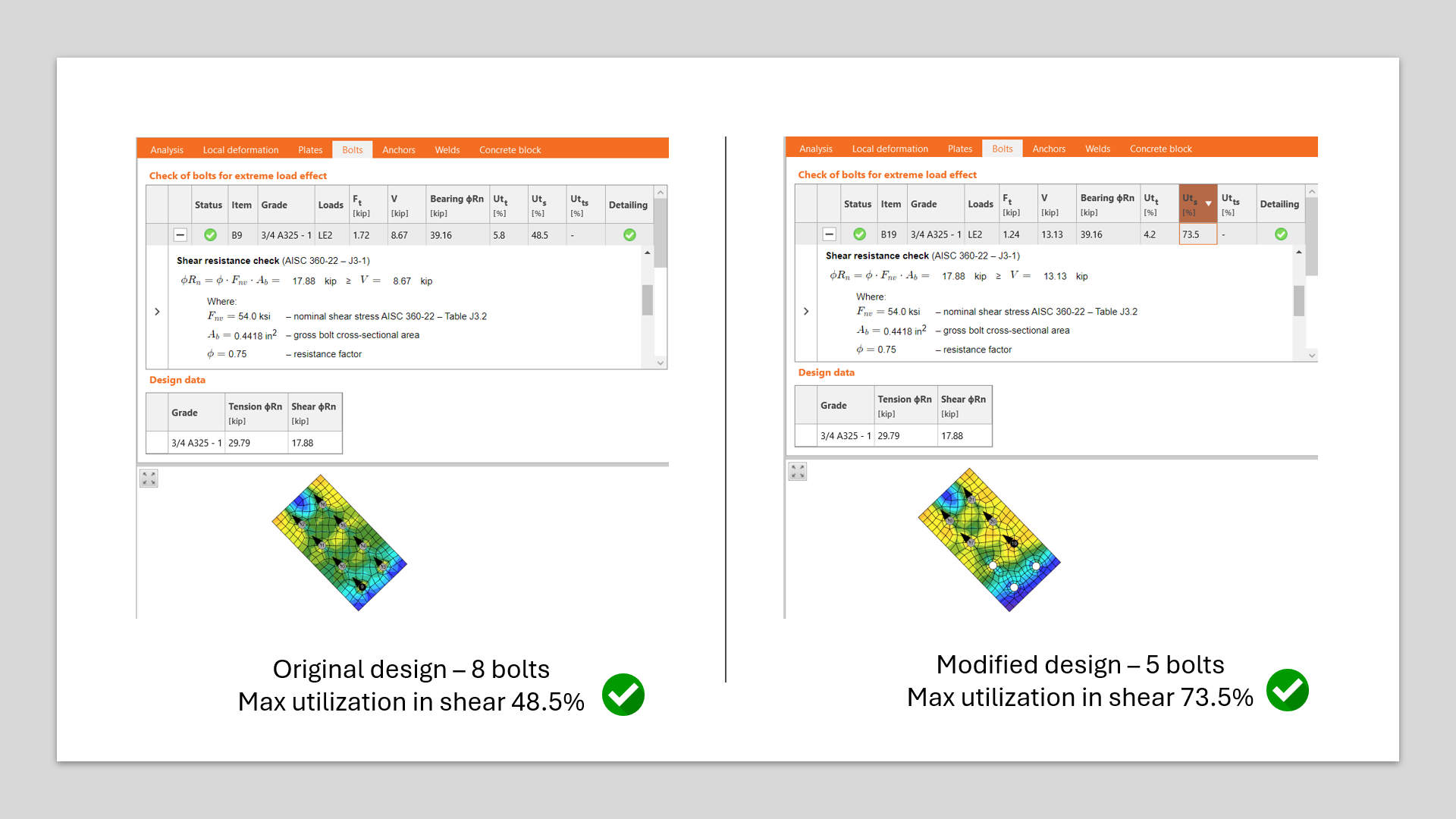

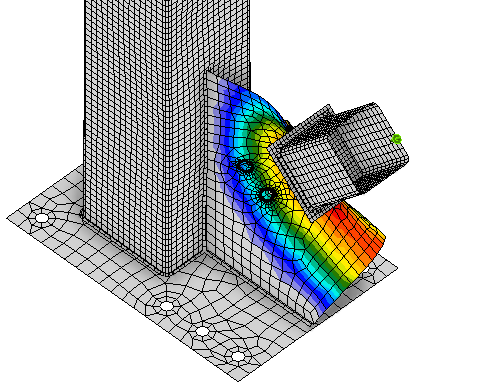

- Zaawansowana analiza: Poza tradycyjnymi sprawdzeniami, IDEA StatiCa oferuje zaawansowane narzędzia, takie jak analiza sztywności i wyboczenia, umożliwiające weryfikację, czy modyfikacje zachowują integralność konstrukcji.
- Oszczędność czasu: Redukcja ręcznych przeliczeń poprzez symulację wielu wariantów projektowych w ciągu kilku minut, co przyspiesza podejmowanie decyzji i minimalizuje opóźnienia.
- Bezproblemowa zgodność z normami: Automatyczna weryfikacja, czy zmodyfikowane połączenia spełniają wymagania norm projektowych, bez konieczności wykonywania dodatkowych, czasochłonnych obliczeń.
Jak to zrobić?
Obejrzyj film pokazujący, jak przeprojektować połączenie poprzez usunięcie śrub w mniej niż 2 minuty.
Podsumowanie
Dzięki IDEA StatiCa inżynierowie mogą pewnie i szybko rozwiązywać kolizje na budowie, utrzymując projekty na właściwym torze bez narażania integralności konstrukcji. Poprzez skrócenie czasu poświęcanego na ponowne obliczenia i zwiększenie dokładności modyfikacji, oprogramowanie pozwala zespołom adaptować się i wprowadzać innowacje w czasie rzeczywistym. Ostatecznie prowadzi to do bardziej efektywnego procesu projektowania, zapewniając, że projekty nie tylko dotrzymują terminów, ale także spełniają najwyższe standardy bezpieczeństwa i wydajności.
