Bouwen met Staal organiseerde in samenwerking met TC10 een workshop verbindingen voor constructeurs bij Kampstaal in Emmeloord.
Tijdens deze praktijkgerichte workshop gingen 36 ingenieurs, verdeeld over zes teams, aan de slag met twee uitdagende ontwerpvraagstukken. Elk team kreeg de opdracht een staalverbinding te ontwerpen met aandacht voor zowel constructieve prestaties als uitvoerbaarheid. Nadat de groepen hun ontwerp hadden gepresenteerd, kregen wij vanuit IDEA StatiCa de gelegenheid om de verbindingen te modelleren met de Connection applicatie. Op die manier konden we de resultaten direct analyseren en gezamenlijk bespreken.
De ontwerpen en resultaten lichten we hieronder verder toe. In dit tweede artikel gaan we in op Casus 2, waarin de ingenieurs de volgende opgave kregen.
Casus 2

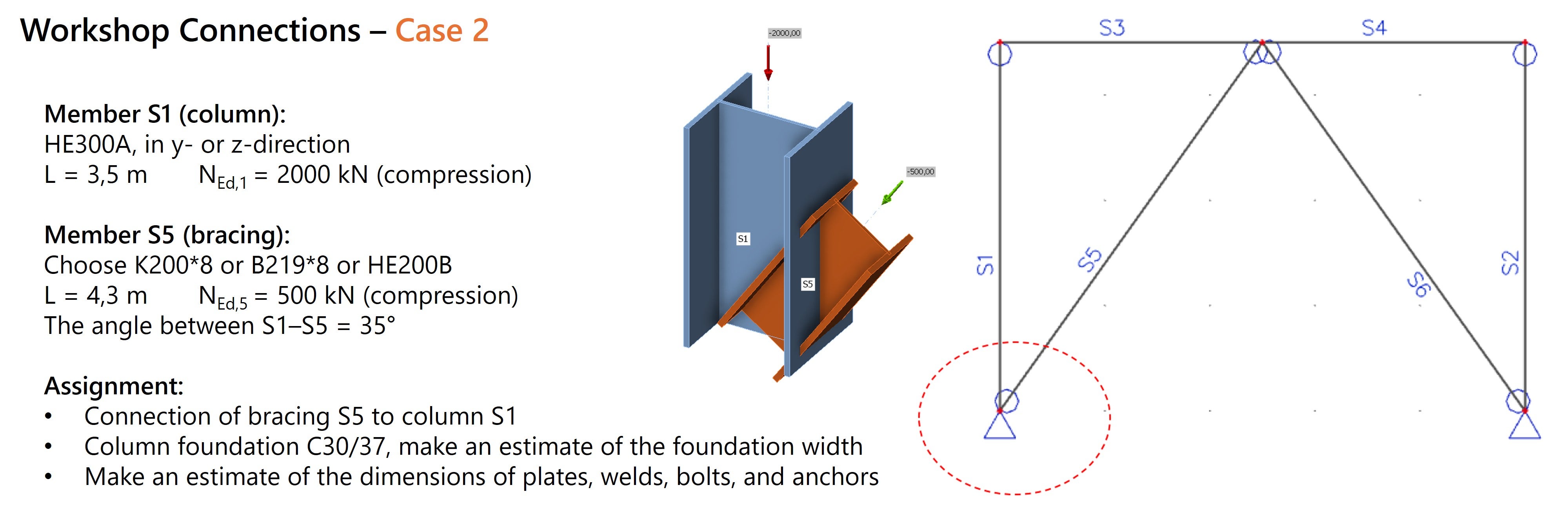

In de tweede casus gaat het om een kolomvoetplaatverbinding in combinatie met een diagonale schoor. De schoor kan in drie verschillende profielen worden uitgevoerd en wordt belast met een drukkracht van 500 kN. De kolom zelf ondervindt een aanzienlijke drukkracht van 2000 kN.

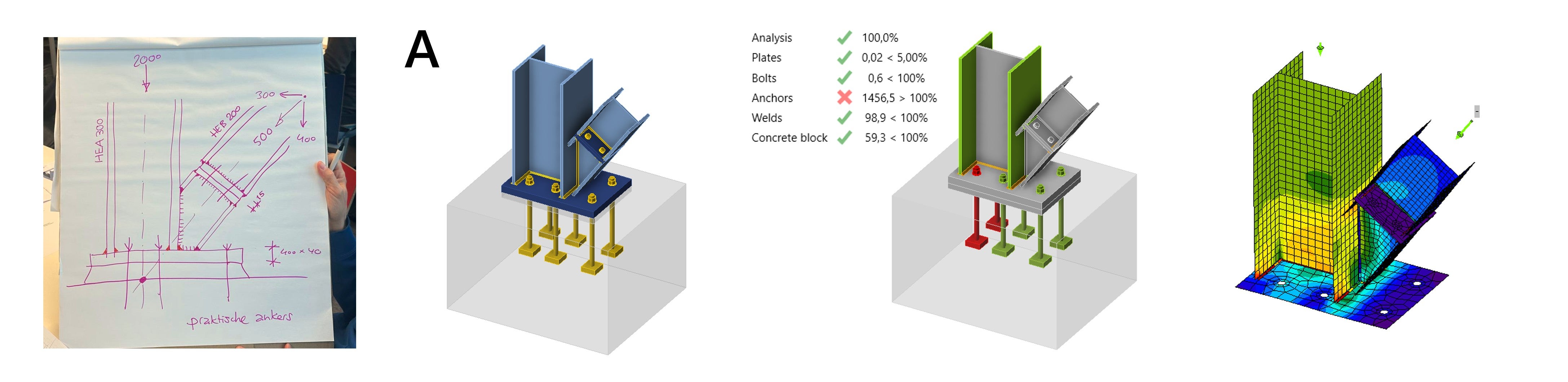

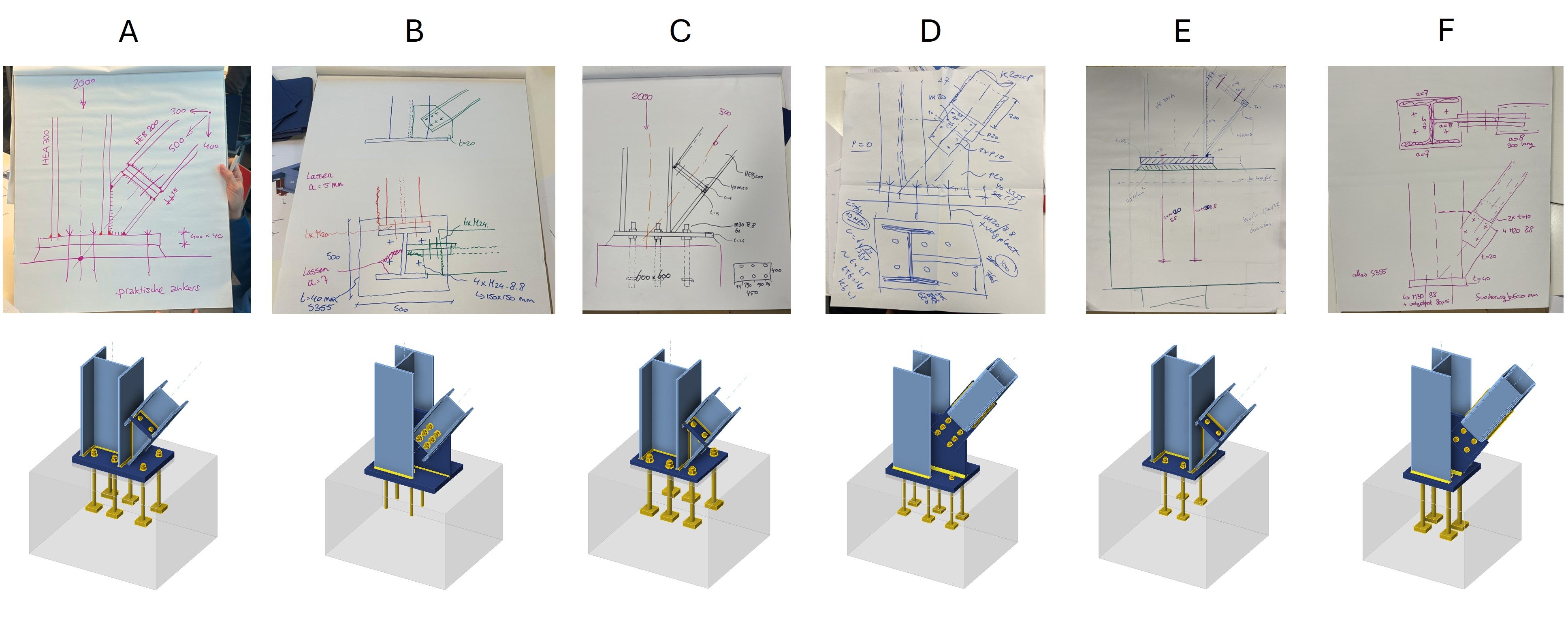

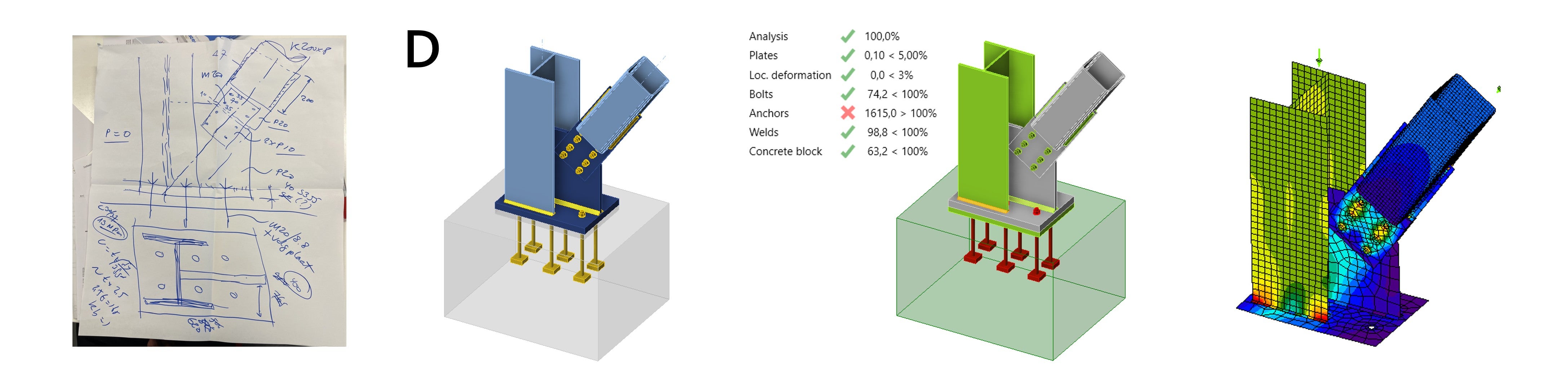

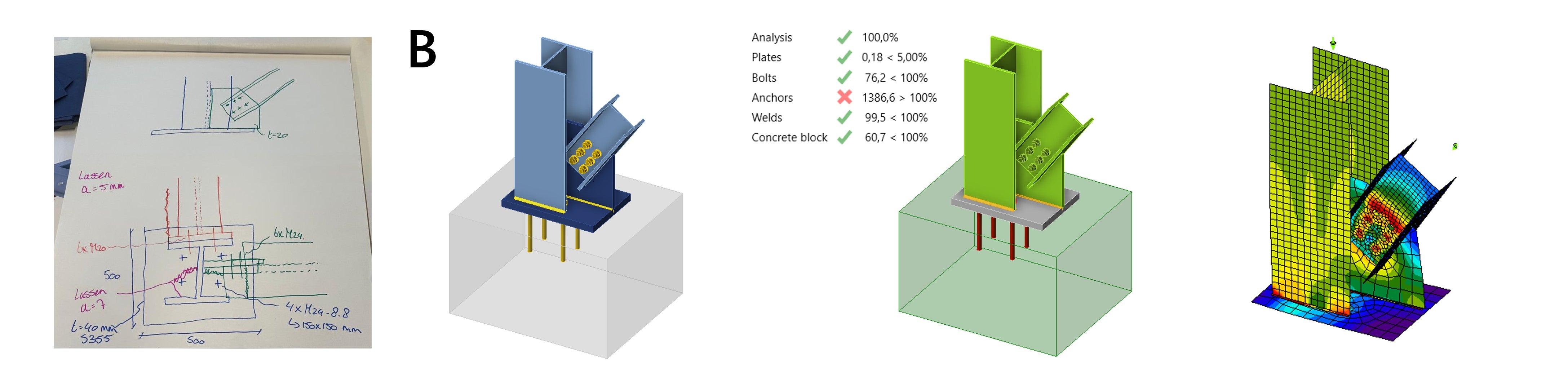

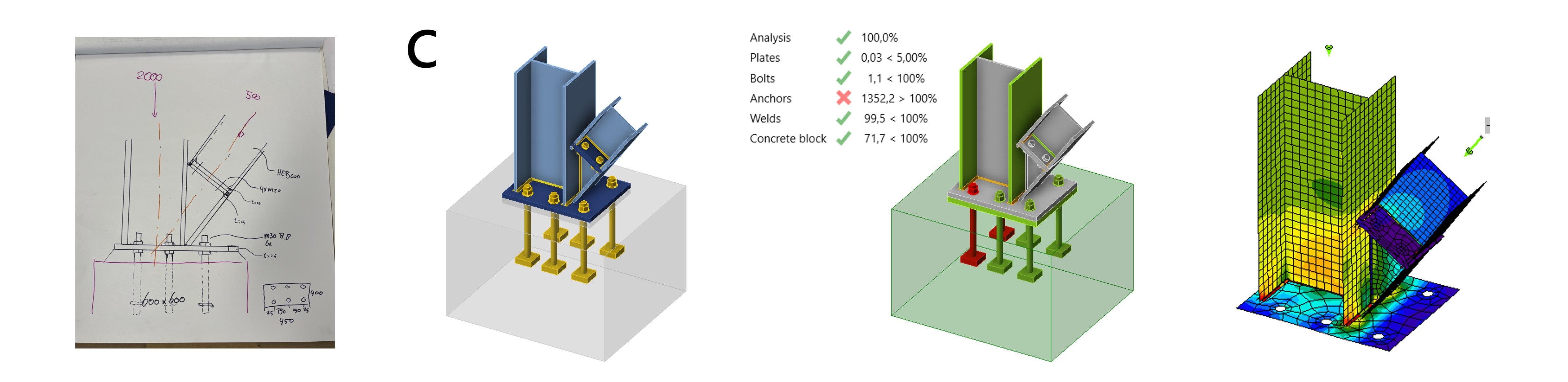

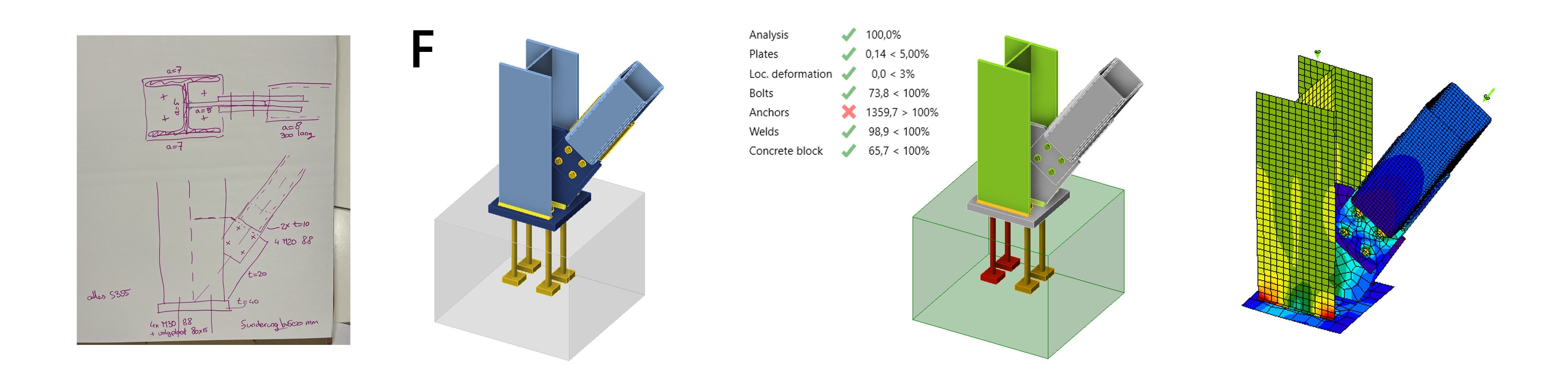

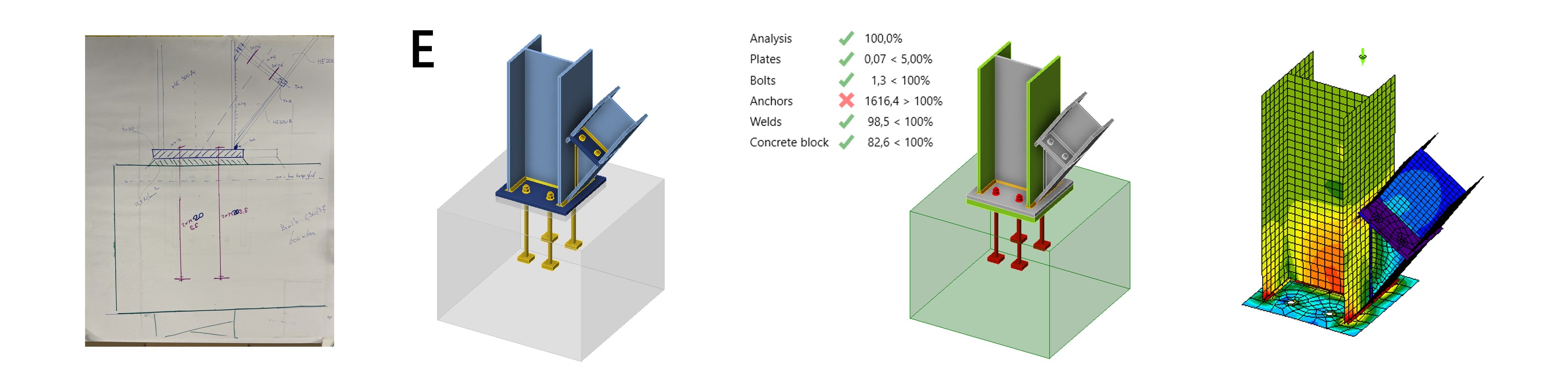

De focus ligt op de aansluiting van de diagonaal op de kolom, en het ontwerp van de voetplaat, inclusief de ankers en de fundering. Hieronder geven we een overzicht van de voorgestelde oplossingen. Aan de hand van de ontvangen schetsen en presentaties zijn de verbindingen gemodelleerd en doorgerekend in IDEA StatiCa. In het vervolg van dit artikel bespreken we de verbindingen, de opmerkingen van de experts en de berekende resultaten.

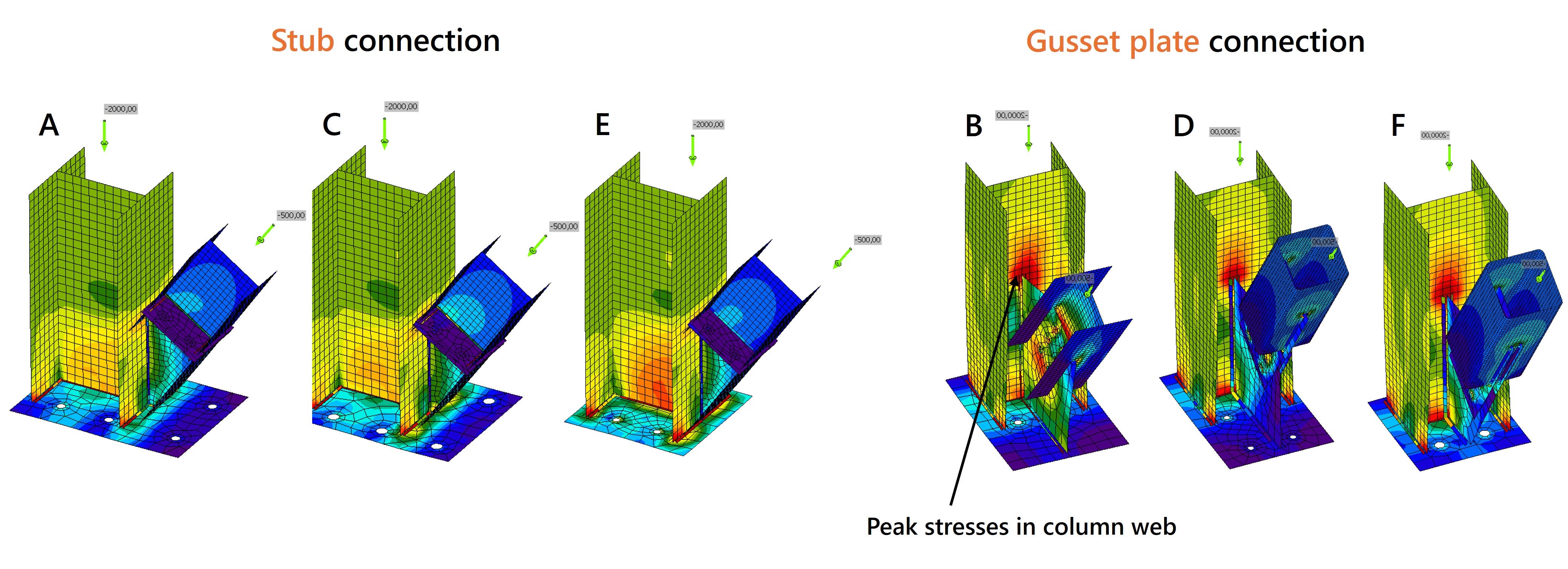

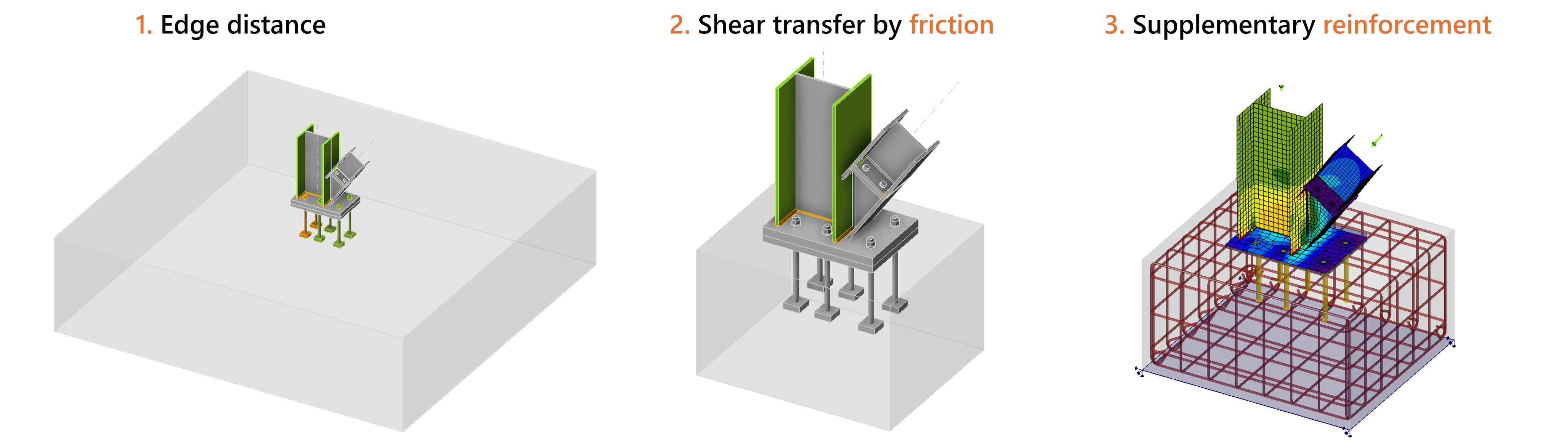

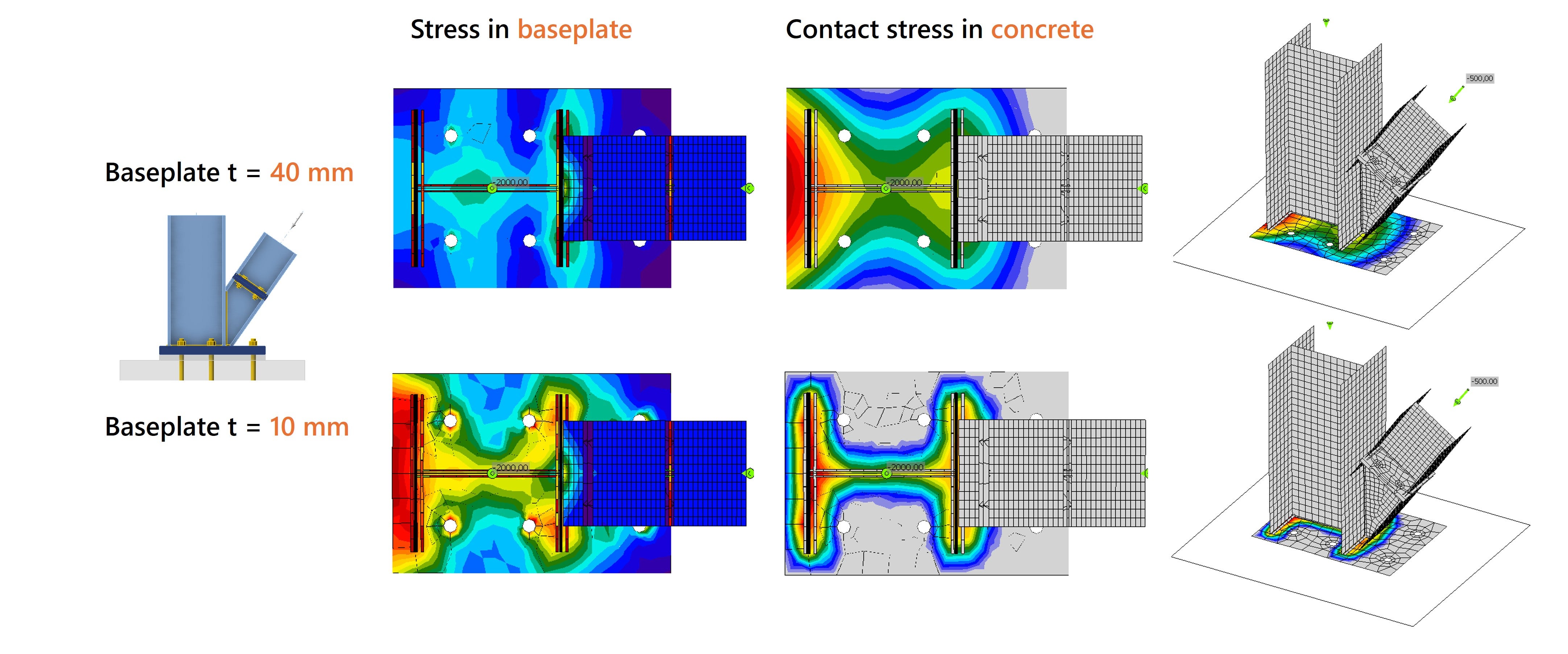

In dit ontwerpvraagstuk zien we opnieuw dat meerdere verbindingen mogelijk zijn, zonder dat er één juiste oplossing is. Hieronder geven we een overzicht van de verschillende verbindingen, inclusief de resultaten uit IDEA StatiCa. Vervolgens bespreken we de belangrijkste ontwerpoverwegingen, waarbij we de verschillende groepen gezamenlijk behandelen in plaats van afzonderlijk.
