In dit webinar gaan we in op het voorbeeld uit het boek “Kolomvoetplaatverbindingen CUR/BmS-rapport 10”. Een stalen kolom is geplaatst op een betonnen balk, waarbij de ankerkrachten zorgen voor het uitbreken van het beton en aanvullende wapening moet worden ontworpen.

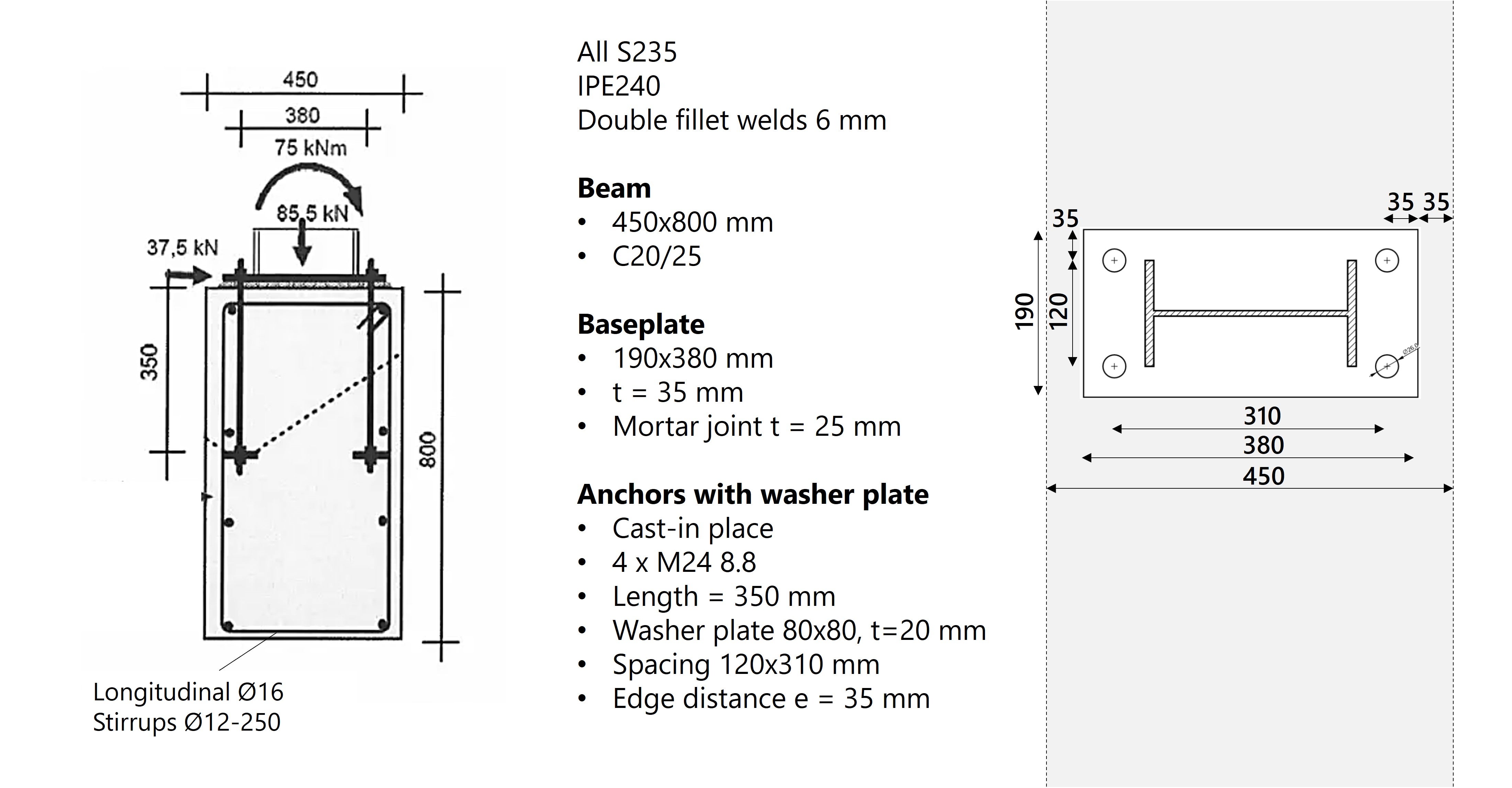

De stalen kolom met doorsnede IPE240 is geplaatst op een smalle funderingsbalk van 450x800 mm2. Op de kolom werken een normaaldrukkracht, een dwarskracht en een buigend moment. In combinatie met de korte randafstanden, zorgt dit voor een uitdagend ontwerp.
Het model wordt eerst in Connection gemodelleerd en getoetst op basis van de CBFEM-berekening. Vervolgens exporteren we de kolomvoetplaatverbinding naar 3D Detail om aanvullende wapening expliciet in de berekening mee te nemen.
Het beton in 3D Detail heeft geen treksterkte, en daarom moet altijd wapening worden gemodelleerd.

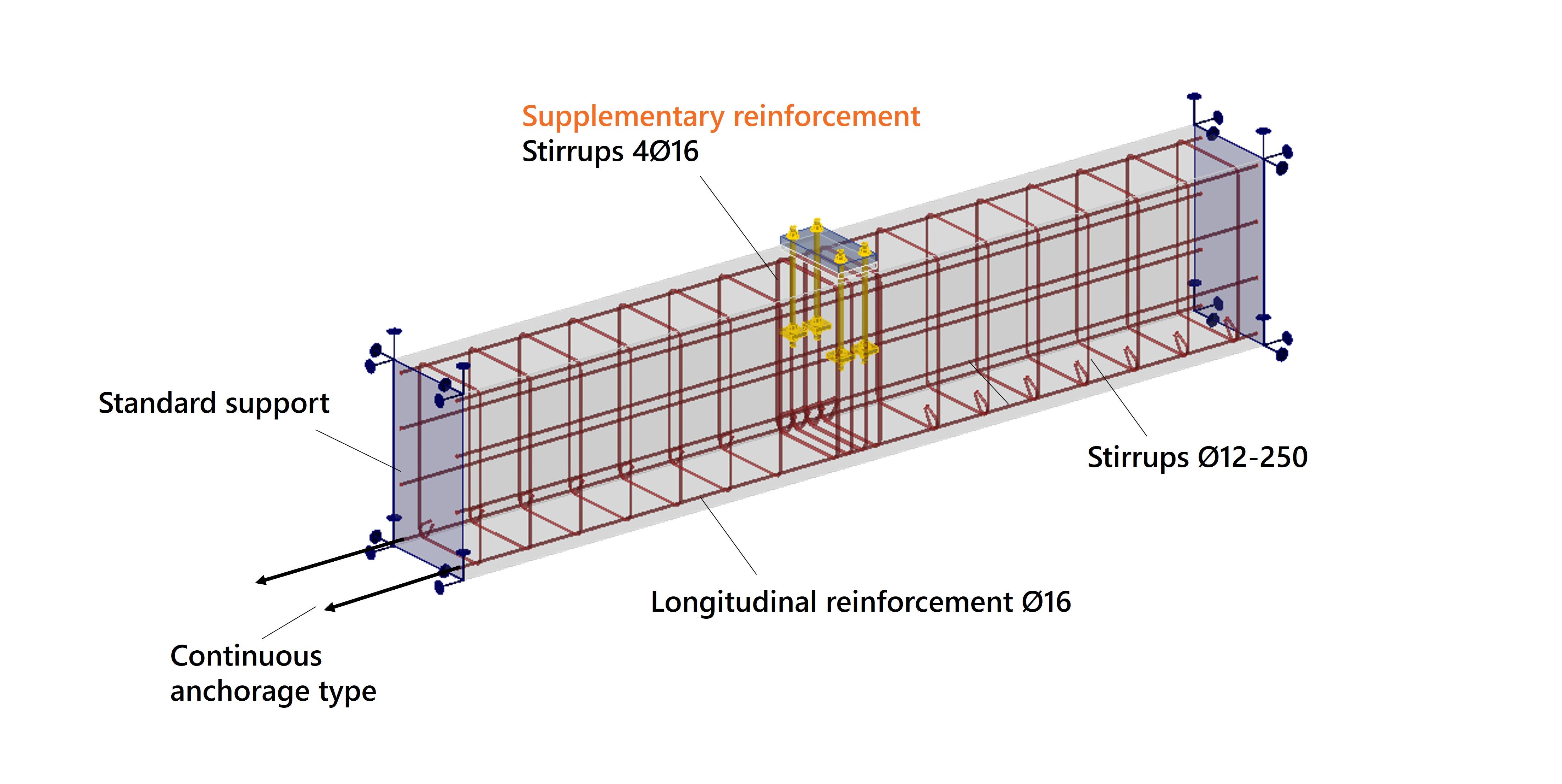

We beschouwen ook de hoofdwapening in de balk, maar het belangrijkste deel van dit rekenvoorbeeld is het ontwerpen van de aanvullende wapening om het uitbreken van het ongewapende beton tegen te gaan.

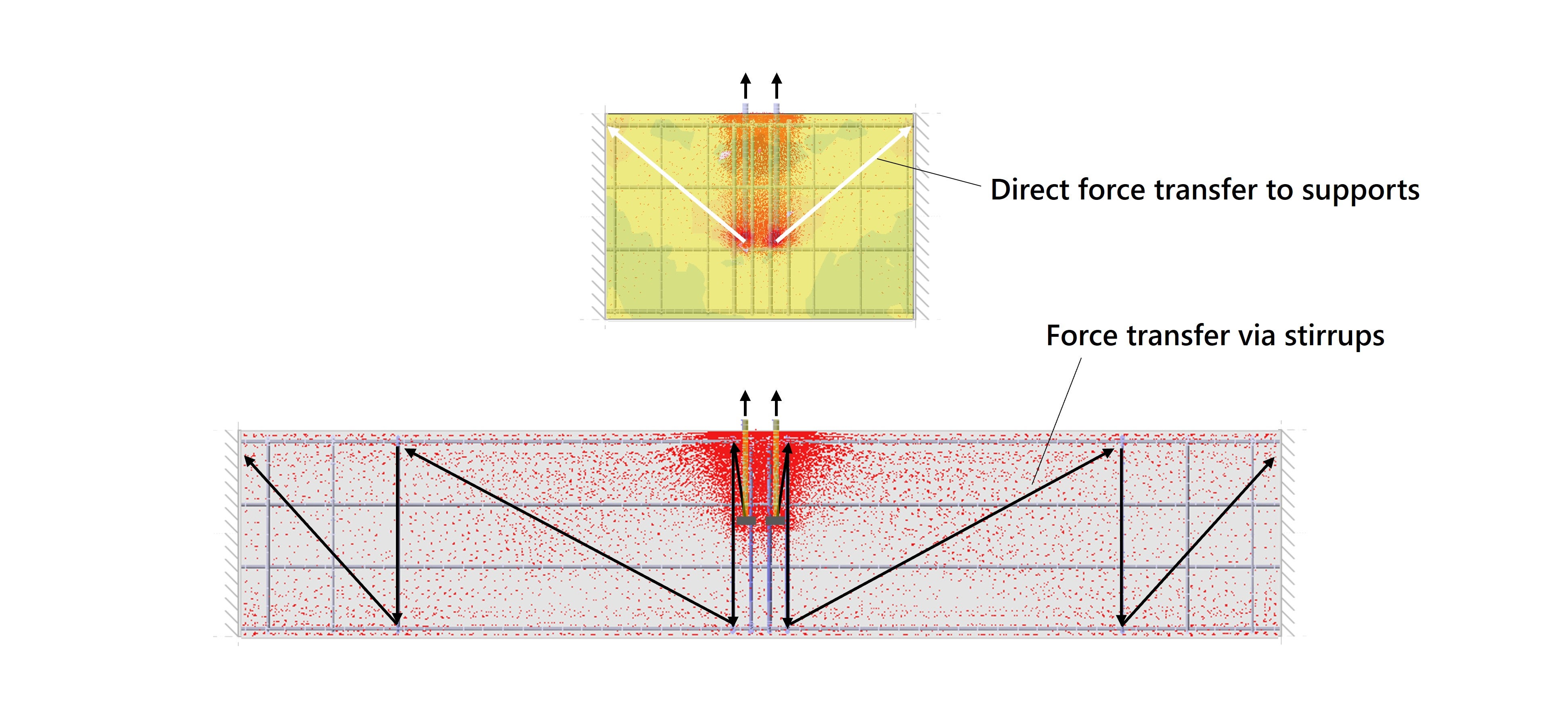

Het uitwerken van de verbinding in Connection en 3D Detail laat zien dat het gedrag sterk afhankelijk is van de modellering en randvoorwaarden. Factoren zoals de balklengte en het type ondersteuningen zijn belangrijk om te evalueren, omdat ze het krachtsverloop beïnvloeden.
In het webinar zullen we duidelijker uitleggen wat de lengte van de balk en de type ondersteuningen voor invloed hebben op de resultaten.
Zie ook het artikel geschreven over dit rekenvoorbeeld:
