Wapening in Detail - Hoekaansluiting met buigend moment
Gestreamd op
11 april 2024 / 11:00
(in uw lokale tijd, 24-uurs formaat)
De detaillering van wapening in betonconstructies vereist zowel theoretische als praktische kennis. Wat de beste oplossing lijkt in termen van momentcapaciteit, is niet altijd de meest praktische oplossing.
Tijdens het webinar leert u
Met IDEA StatiCa Detail kan men de betonwapening nauwkeurig modelleren en in 3D visualiseren. Dit geeft ingenieurs een beter inzicht in de positionering van de wapeningsstaven en mogelijke conflicten. Bovendien stelt de Detail-applicatie de ingenieur in staat om betonnen D-gebieden te berekenen en te controleren. Als gevolg kunnen ingenieurs het meest optimale ontwerp kiezen op basis van theoretische en praktische inzichten.
Hoekaansluiting met buigend moment
Aan de hand van een voorbeeld van een betonnen hoekaansluiting (frame corner) zullen we demonstreren wat de mogelijkheden zijn met de IDEA StatiCa Detail applicatie. In het webinar zullen we een hoekaansluiting modelleren, de resultaten analyseren en verschillende wapeningsconfiguraties onderzoeken voor situaties met een dicht of opendraaiend moment.
Een betonnen hoekaansluiting richt zich niet alleen op een kolom-balkverbinding, maar kent ook andere toepassingen waarin hetzelfde principe wordt toegepast. Denk daarbij aan de volgende voorbeelden.

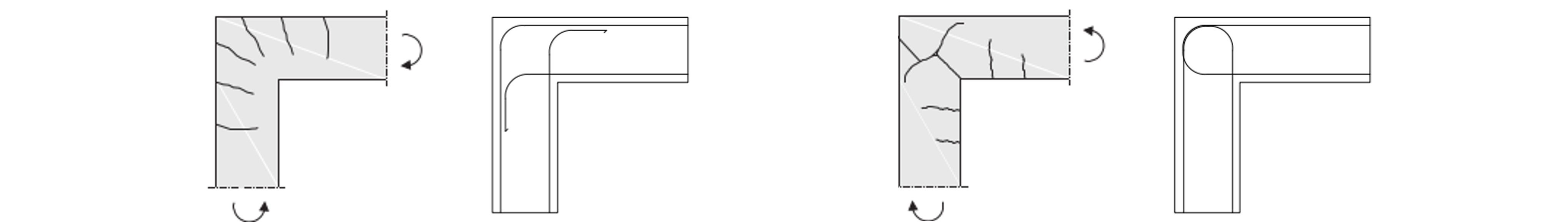

In de praktijk en conform de informatieve detailleringsregels in de Eurocode, wordt er onderscheid gemaakt tussen hoekaansluitingen belast met dichtdraaiende en opendraaiende momenten. De momentweerstand van een betonnen raamwerkknoop is afhankelijk van de detaillering van de wapening, die essentieel is voor het bereiken van de vereiste draagkracht en het garanderen van een ductiel faalgedrag.
De detaillering van de wapening vereist een aangepaste aanpak afhankelijk van het type belasting, de geometrie, en het faalmechanisme.
In het webinar zullen we dieper ingaan op deze thema's en demonstreren hoe IDEA StatiCa Detail jou kan helpen de juiste keuzes te maken.

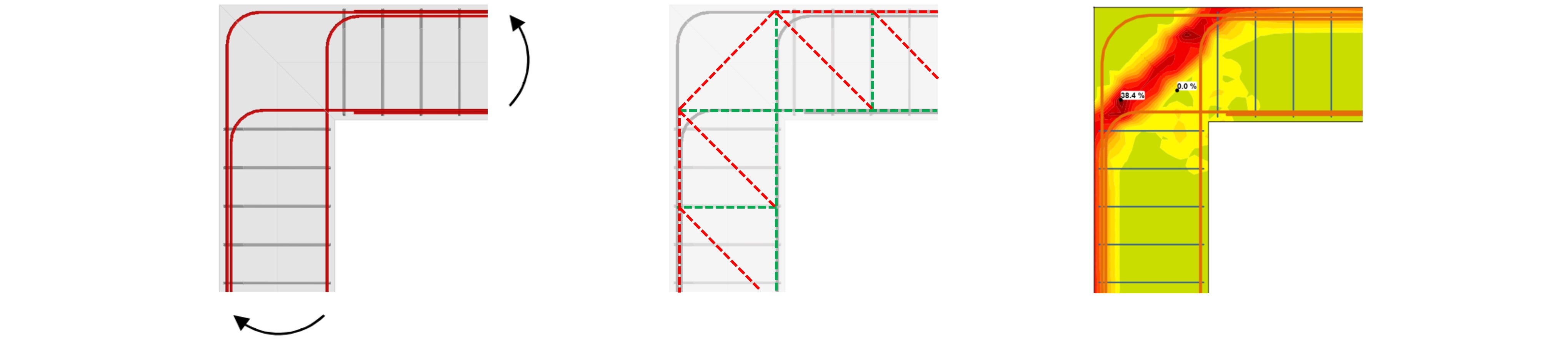

Door het gebruik van de CSFM (Compatibele Spanningsveldmethode) kunnen discontinuïteitsgebieden eenvoudig en nauwkeurig worden berekend met IDEA StatiCa Detail. Strut-and-Tie, ofwel Vakwerkmodellen worden nog vaak gebruikt voor het berekenen en controleren van betonnen D-gebieden. De toepassing ervan is echter omslachtig en tijdrovend, omdat er iteraties nodig zijn en er met meerdere belastingsgevallen rekening moet worden gehouden. Bovendien is deze methode niet geschikt voor het verifiëren van bruikbaarheidscriteria (vervormingen, scheurwijdten, enz.). Met gebruik van IDEA StatiCa Detail kan men alle benodigde controles uitvoeren, zowel voor de UGT als voor de BGT.
