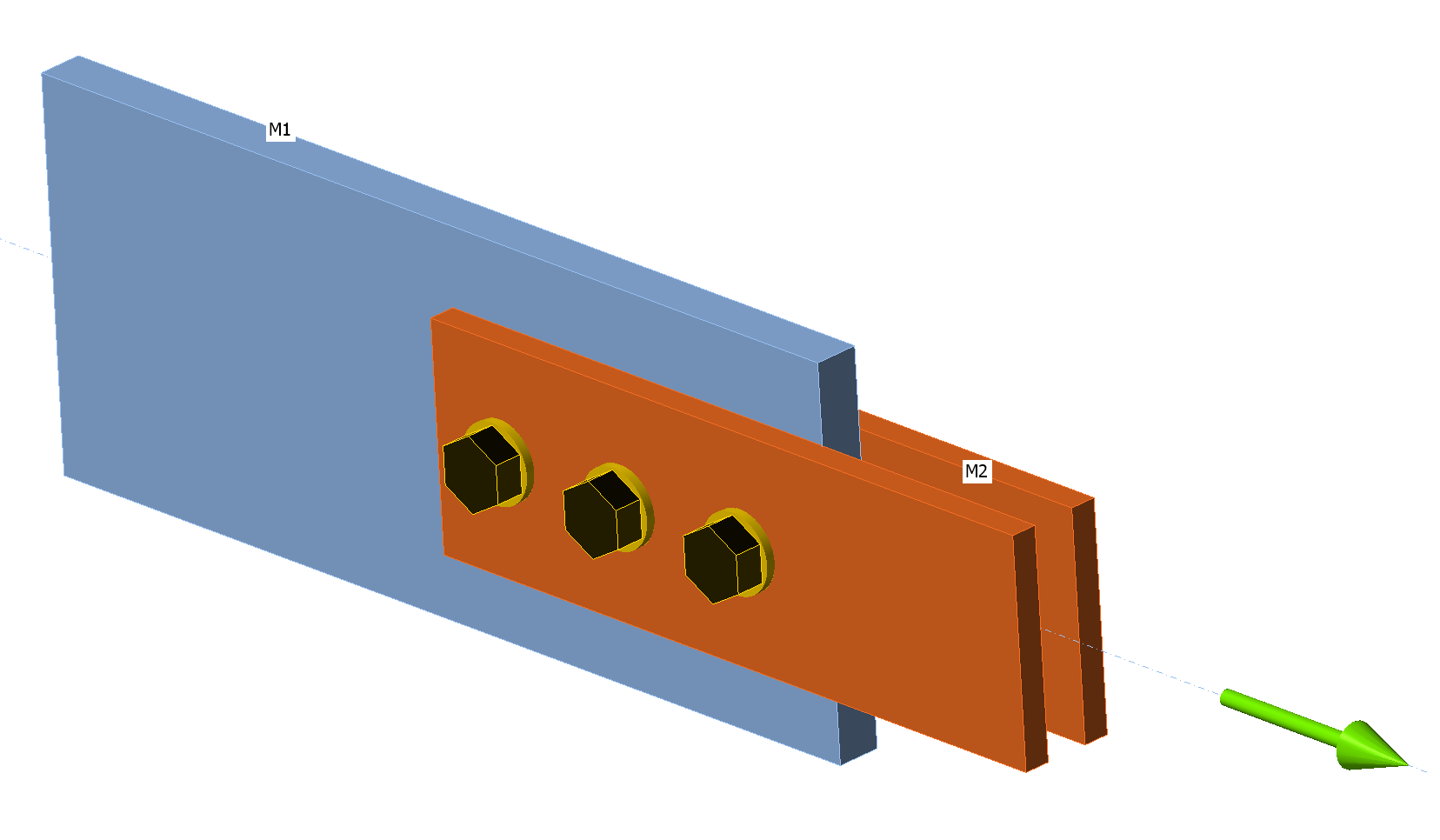

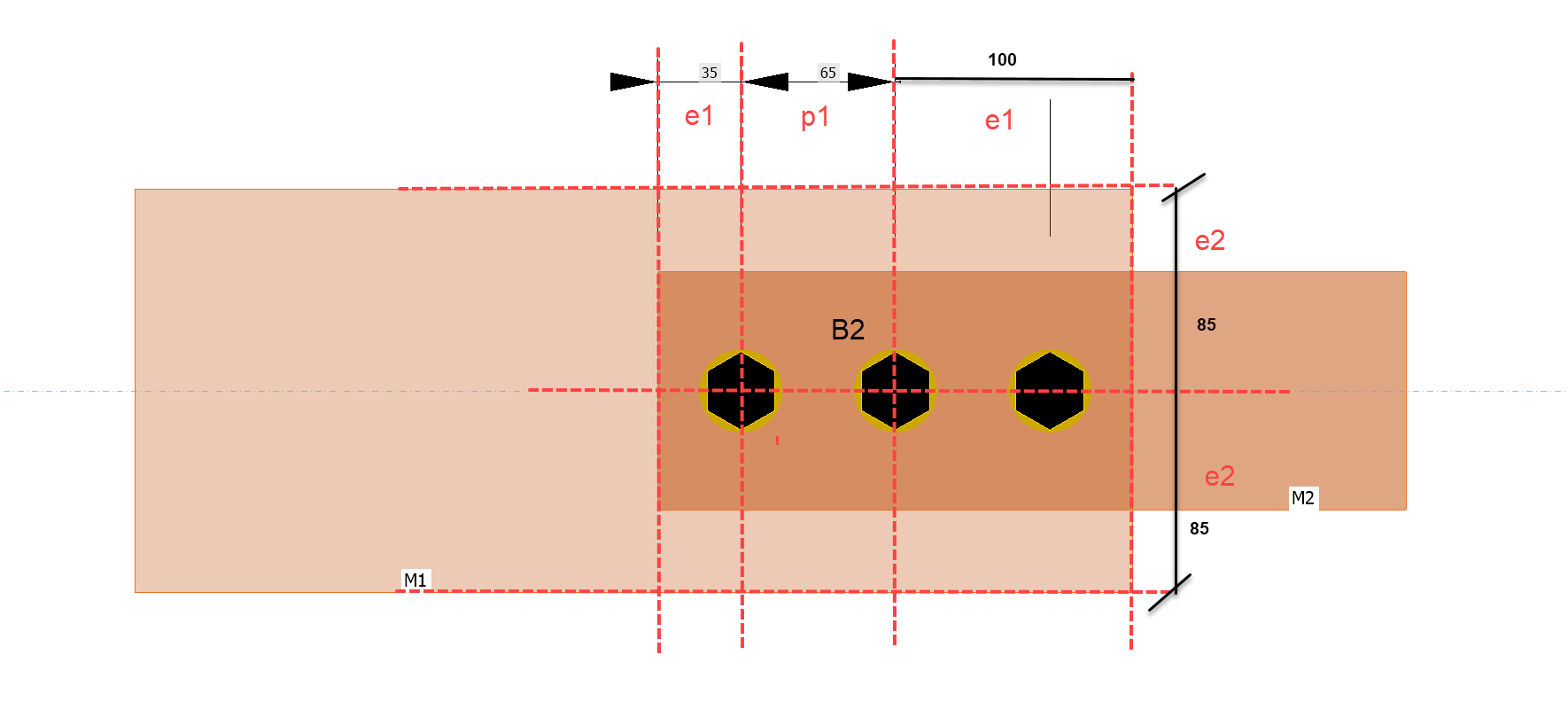

Uitleg n.a.v. een voorbeeld.
Staaf M1 ( b x t) : 170 x 20
Staaf M2 ( b x t) : 120 x 12

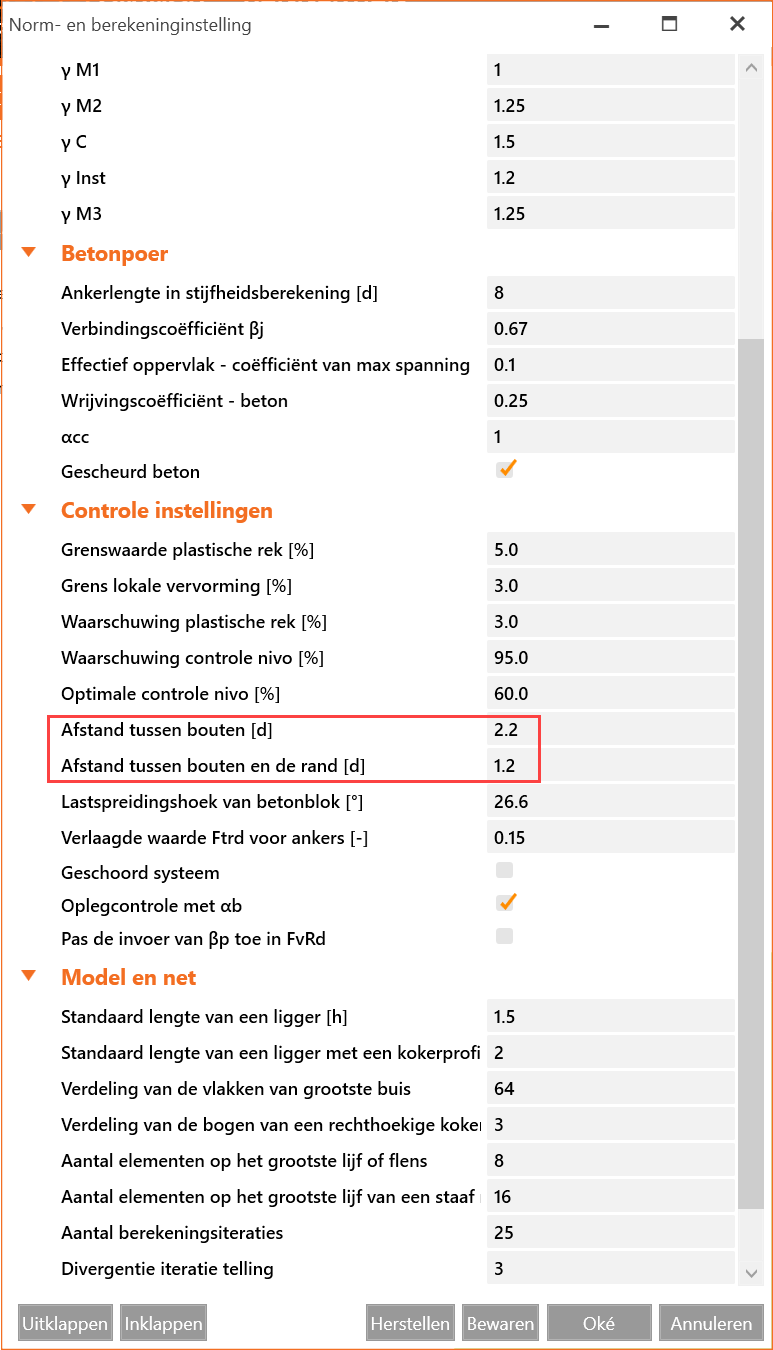

In de Norminstellingen staat de controle voor de:
- Tussenafstand van de bouten op 2.2 * d ( boutgatdiameter)
- Afstand van de bouten naar de rand op 1.2 * d ( boutgatdiameter)
In de Eurocode NEN-EN 1993-1-8 Tabel 3.4 staat de berekening van de stuikweerstand.

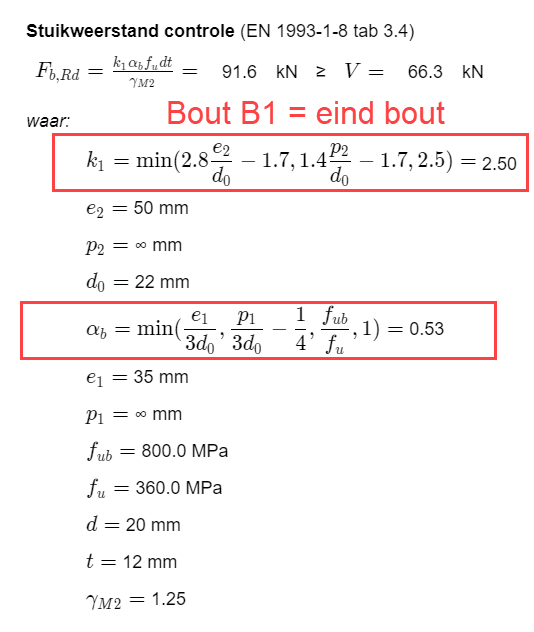

IDEA CONNECTION geeft de volgende stuikweerstand voor B1 als eindbout :
