Altiplano – PB10, Parijs
Steel

Altiplano – PB10, Parijs

Frankrijk | Bysteel

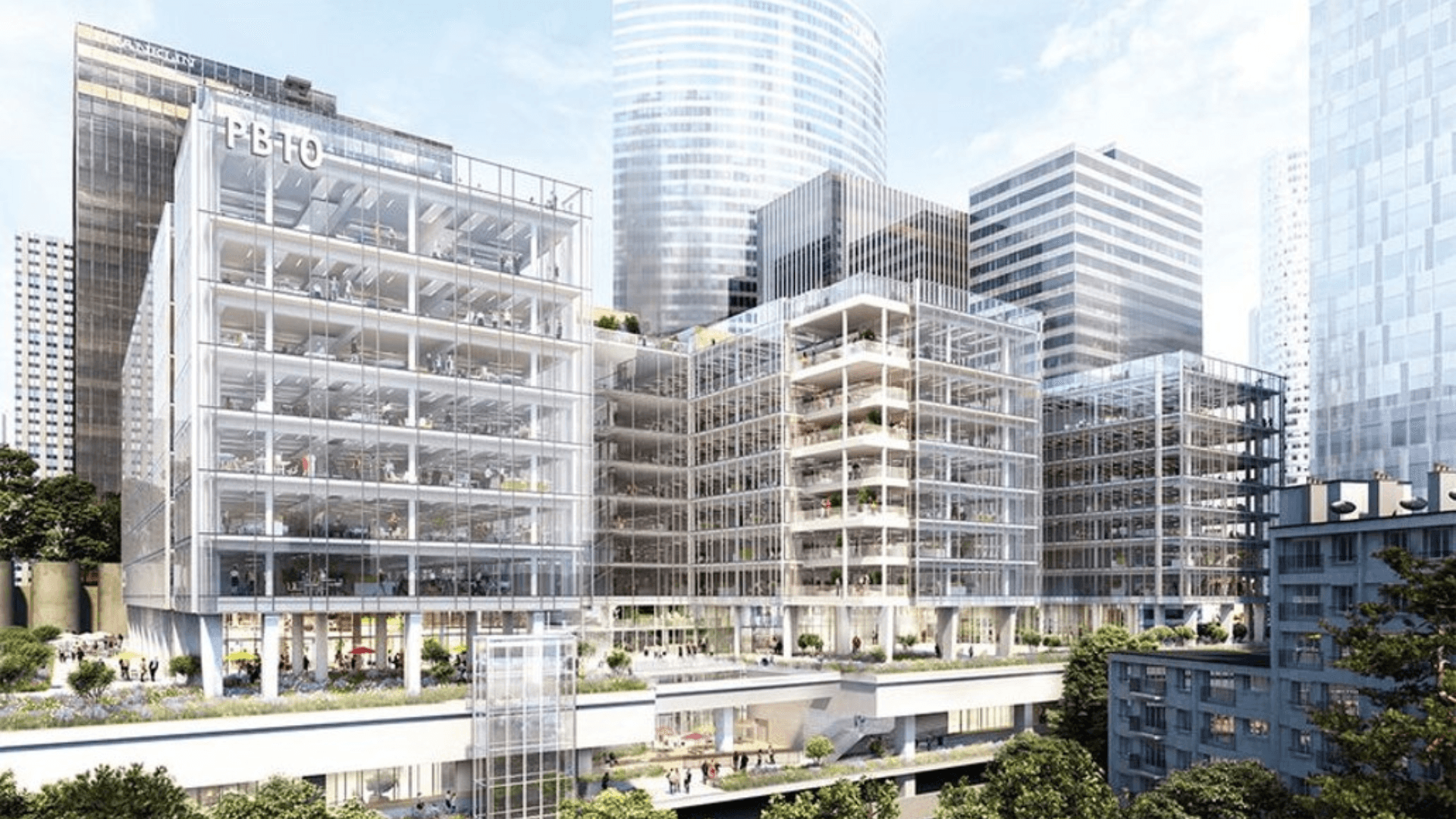

Het project bestaat uit de volledige herstructurering van het PB10-gebouw gelegen in La Défense (Parijs), gebouwd in 1980 met een gewapend betonnen constructie.

Deze bewerking omvat acht nieuwe verdiepingen in een metalen constructie (~1.500 ton) ondersteund op het bestaande beton. Het verbindingsgebied is de overgang tussen een bestaande betonnen kolom en een nieuwe scharnierend stalen kolom (zoals gespecificeerd). De grootste uitdaging was het ontwerpen van een verbinding in een gebied waar twee uitkragingen aanwezig zijn (één van 2,5 m) met invloed van een gevelbelasting, en dit in te passen in een beperkte ruimte (de beschikbare hoogte tussen beton en staal bedroeg 295 mm). Om het scharnierend gedrag te kunnen garanderen, in overeenstemming met de nationale bijlage van EN1993-1-8, mag de voetplaat van de kolomverbinding een maximale breedte van 300 mm hebben. Bovendien moest, vanwege het constructief schema, het gebied van de knoop (waar de verschillende constructieve elementen samenkomen) worden versterkt met stompen met een groter dwarsdoorsnede, om de continuïteit van de knoop te waarborgen.

Galerij

1 van 5

Galerij

5 van 5
1 van 5
Bysteel

Bysteel

Fabricator | Portugal

Bysteel is een bedrijf gespecialiseerd in het ontwerp/de conceptie, productie en assemblage van metaalconstructies en gevelsystemen.
