Prefab betonelementen moeten zowel in gebruik als tijdens transport en montage voldoen aan de normregels voor stabiliteit en sterkte. Elk onderdeel van de prefabconstructie brengt zijn eigen specifieke aandachtspunten met zich mee.
De kracht begint in de vloer
Meer dan 80% van alle vloeren worden in prefab beton uitgevoerd, waarbij kanaalplaatvloeren het meest gestandaardiseerd zijn. IDEA StatiCa Beam en RCS maken het mogelijk om dergelijke doorsneden eenvoudig te modelleren en analyseren, inclusief eventuele stortlaag en toetsing van afschuiving in het aansluitvlak. De verschillende bouwfases van productie tot einde levensduur kunnen worden gecontroleerd, inclusief voorspanning en de lange termijn effecten van kruip en krimp.

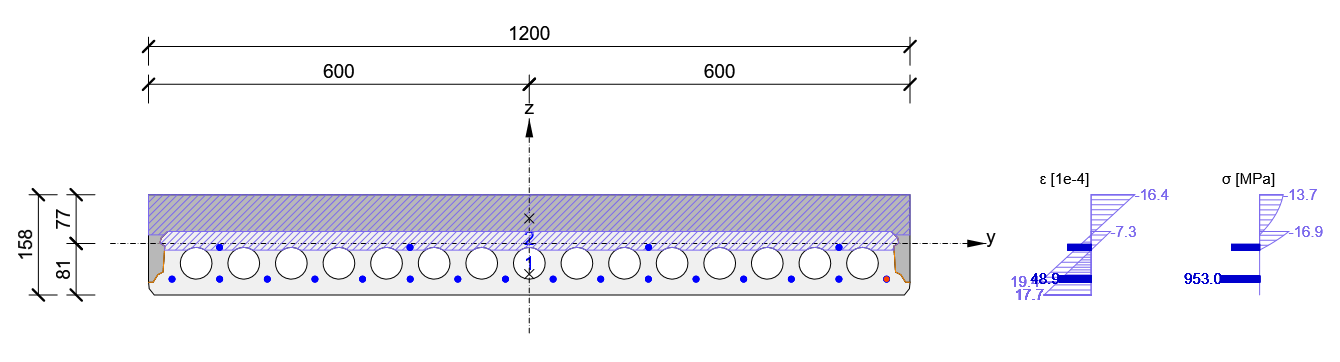

Fig. 1: Kanaalplaatvloer met stortlaag en toetsing van afschuiving in het aansluitvlak in IDEA StatiCa RCS.
De krachten uit de kanaalplaten worden doorgaans afgedragen via een wand of ligger. Een typisch voorbeeld is een dragend binnenspouwblad met kozijnopeningen en een oplegnok voor de vloerplaten. De wapening rondom de sparingen vormt hierbij een kritisch aandachtspunt. Zeker wanneer het betonelement als wandligger moet functioneren, is een niet-lineaire FEM analyse zinvol. Met IDEA StatiCa Detail kunnen wandliggers nauwkeurig worden ontworpen en berekend, inclusief wapening en de controle op scheurwijdtes.

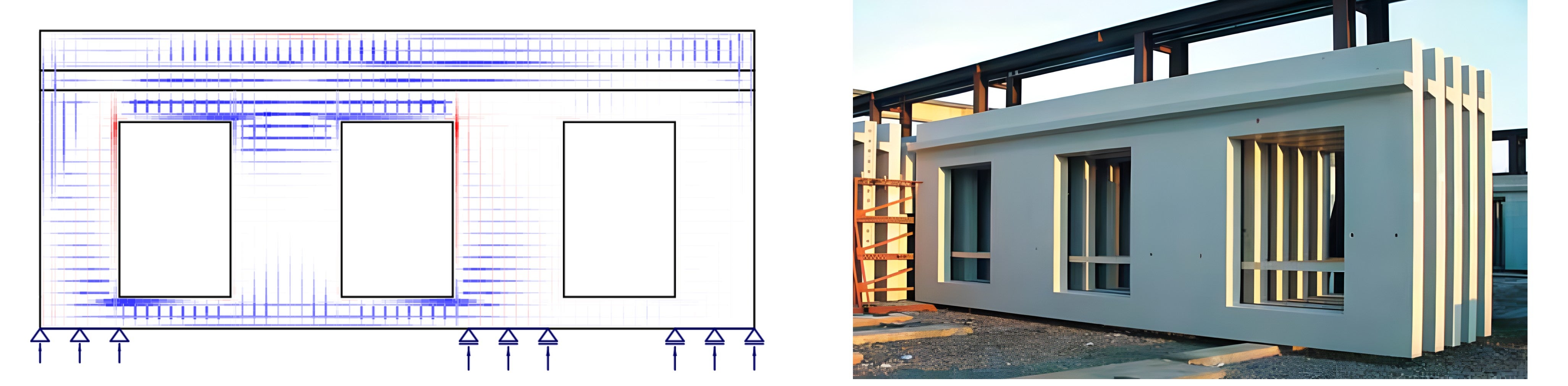

Fig. 2: Prefab wand met openingen en oplegnok. Links de spanningen in de wapening in IDEA StatiCa Detail.
Wie mag voor? De ligger of waterleiding

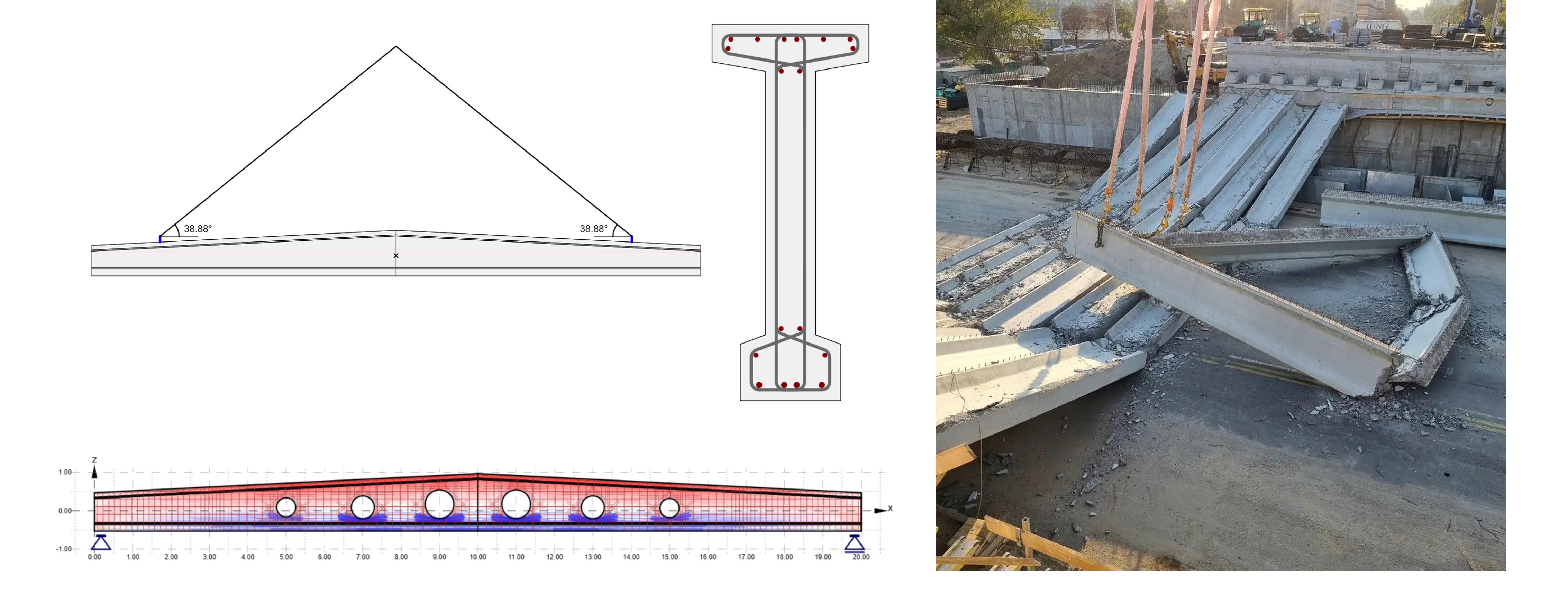

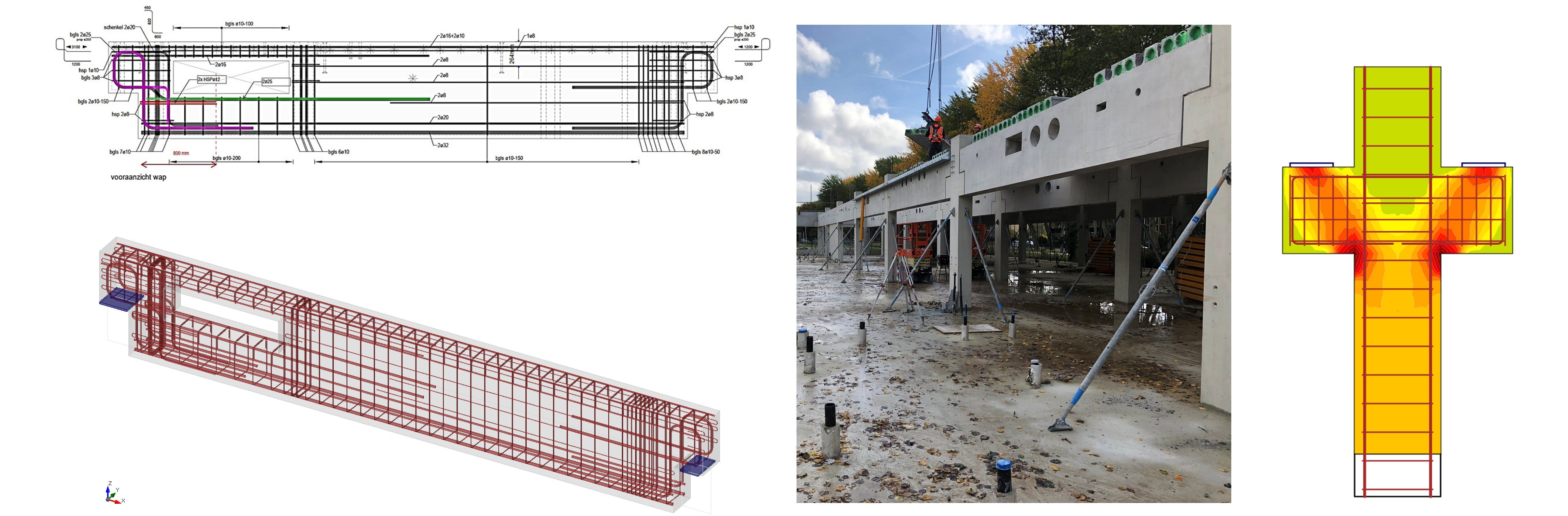

Prefab liggers zijn efficiënt, tot je ruimte moet besparen. Dan verschijnen er grote sparingen voor installaties en beland je als constructeur in een D-gebied waar de klassieke Bernoulli-hypothese niet meer werkt. Modelleer je prefabligger met tandopleggingen en openingen eenvoudig in de Detail-applicatie. Het programma berekent de spanningsvelden en toont waar scheuren ontstaan, zodat jij de wapening hierop kunt afstemmen.
