IDEA Connection kan de optredende krachten in de theoretische knoop alleen uitrekenen door deze naar de het einde van de staafsegmenten te transporteren. Het optredende moment ten gevolge van het verplaatsen van de dwarskracht noemen we het momenteffect.

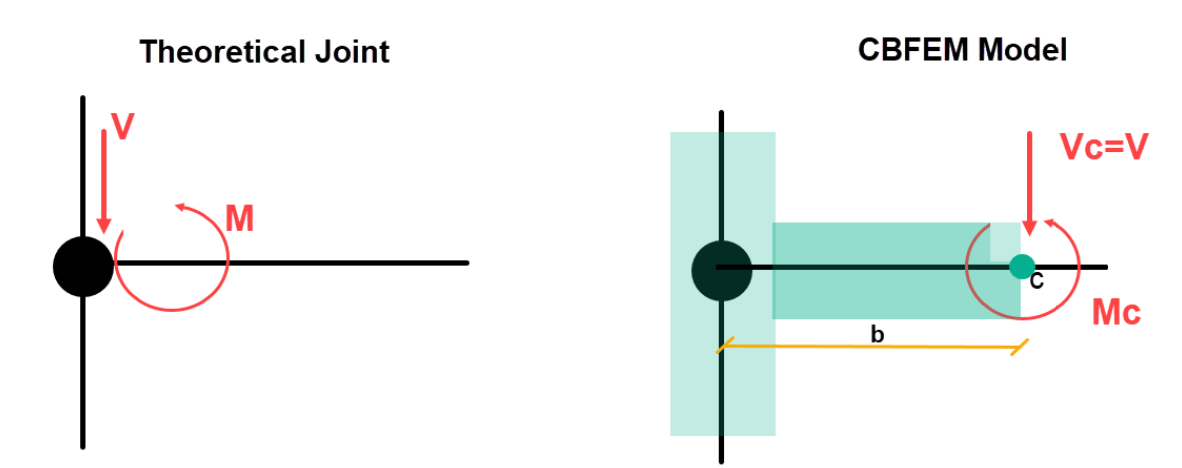

In de theoretische achtergrond van IDEA Connection staat het als volgt uitgelegd. (hoofdstuk 3.4)

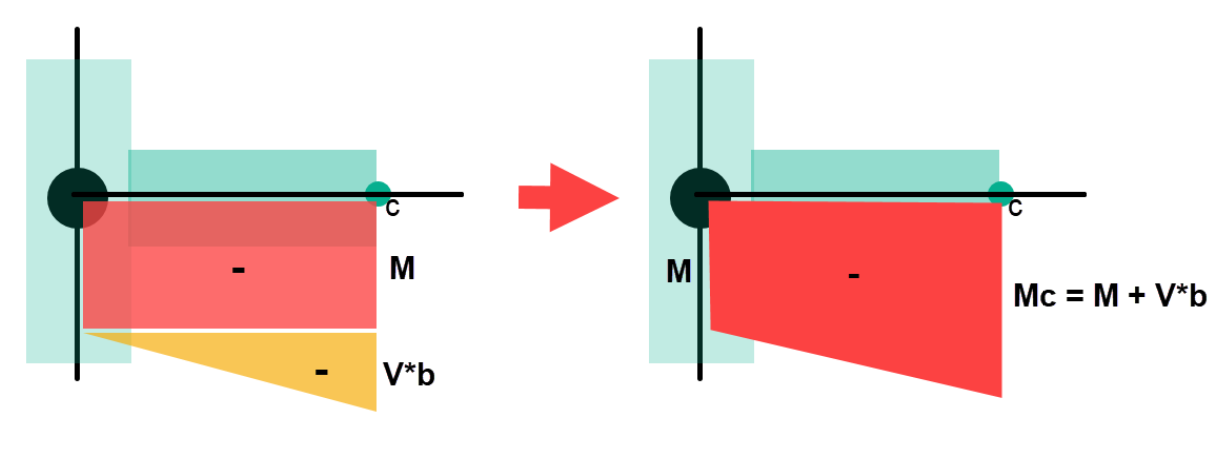

Hieronder wordt uitgelegd hoe het momenteffect berekend wordt en welke gevolgen het heeft.

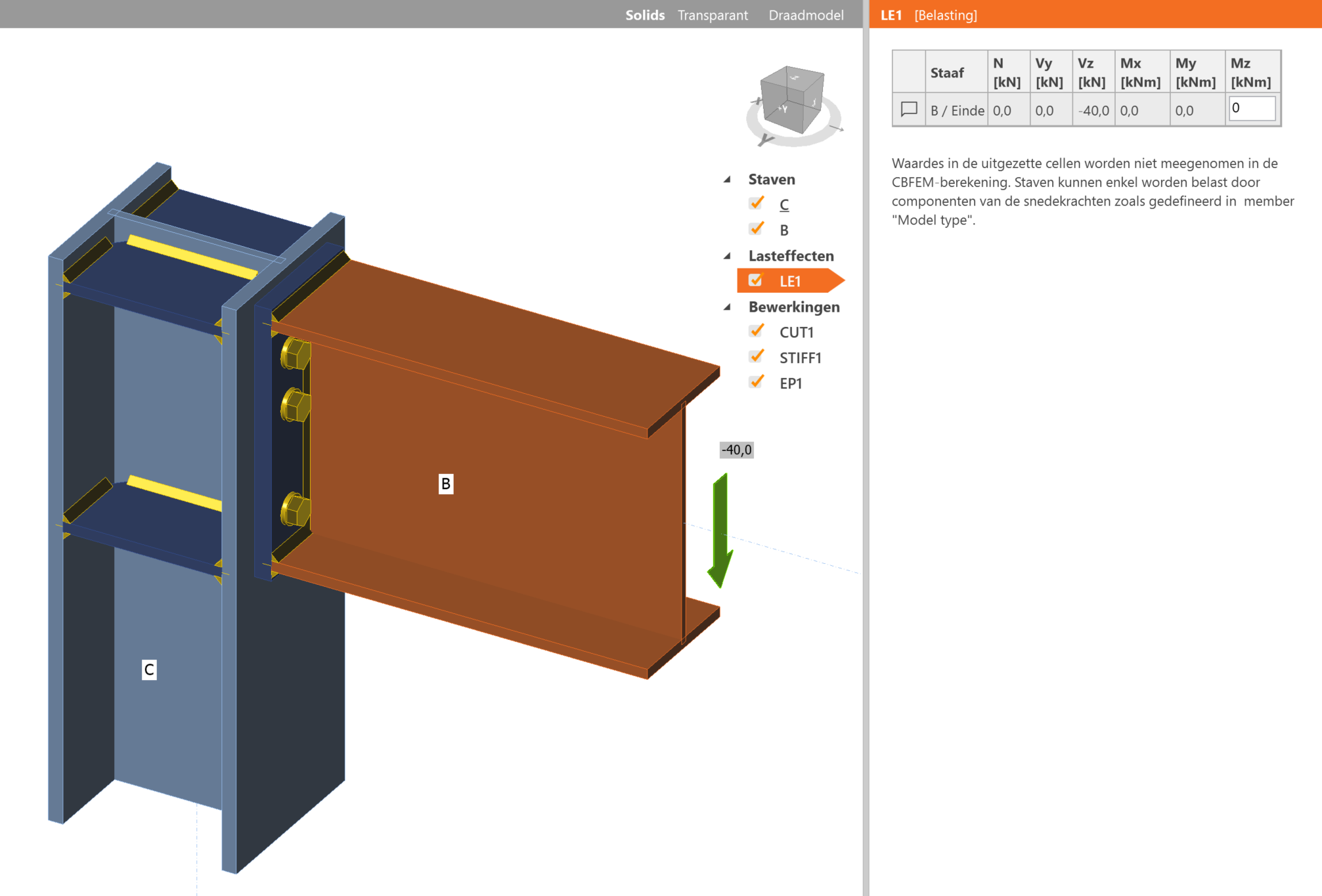

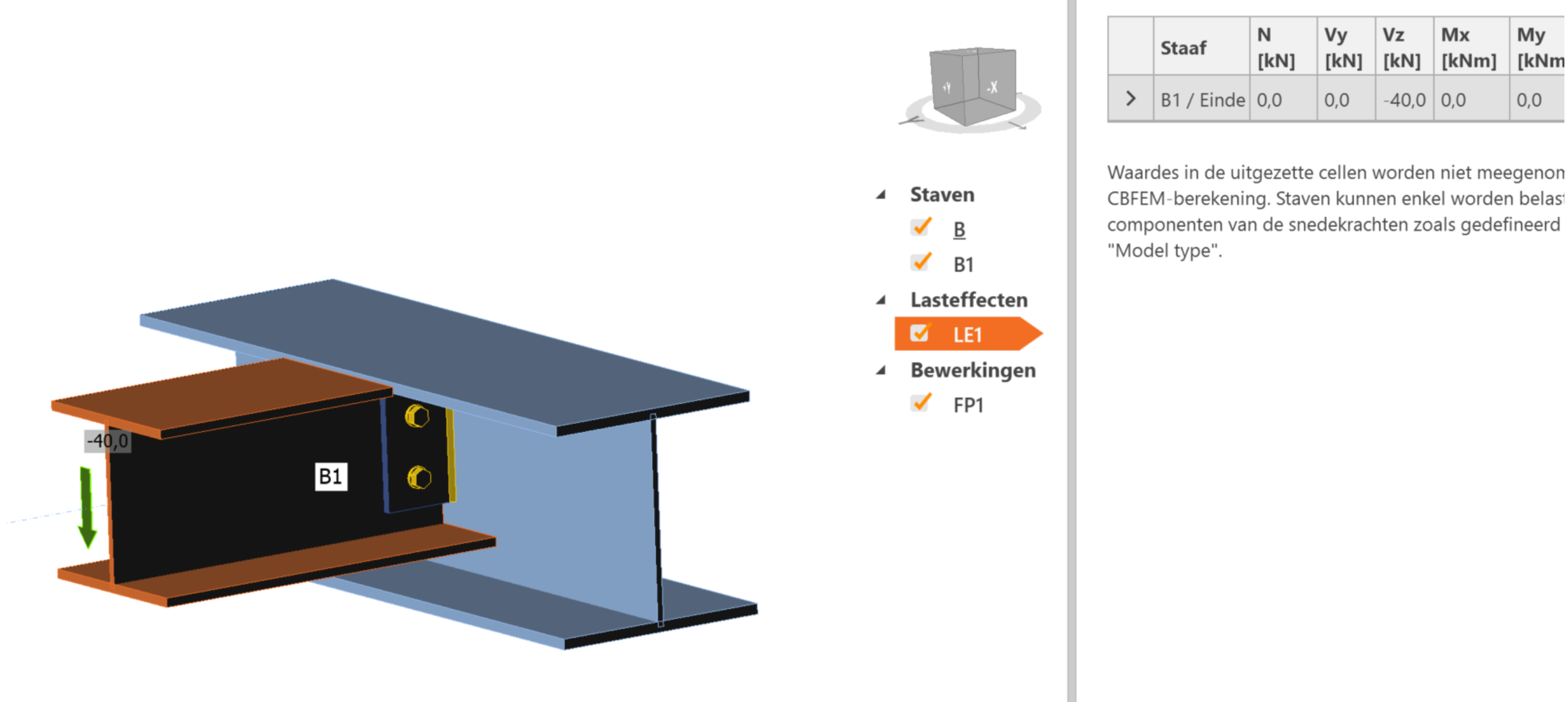

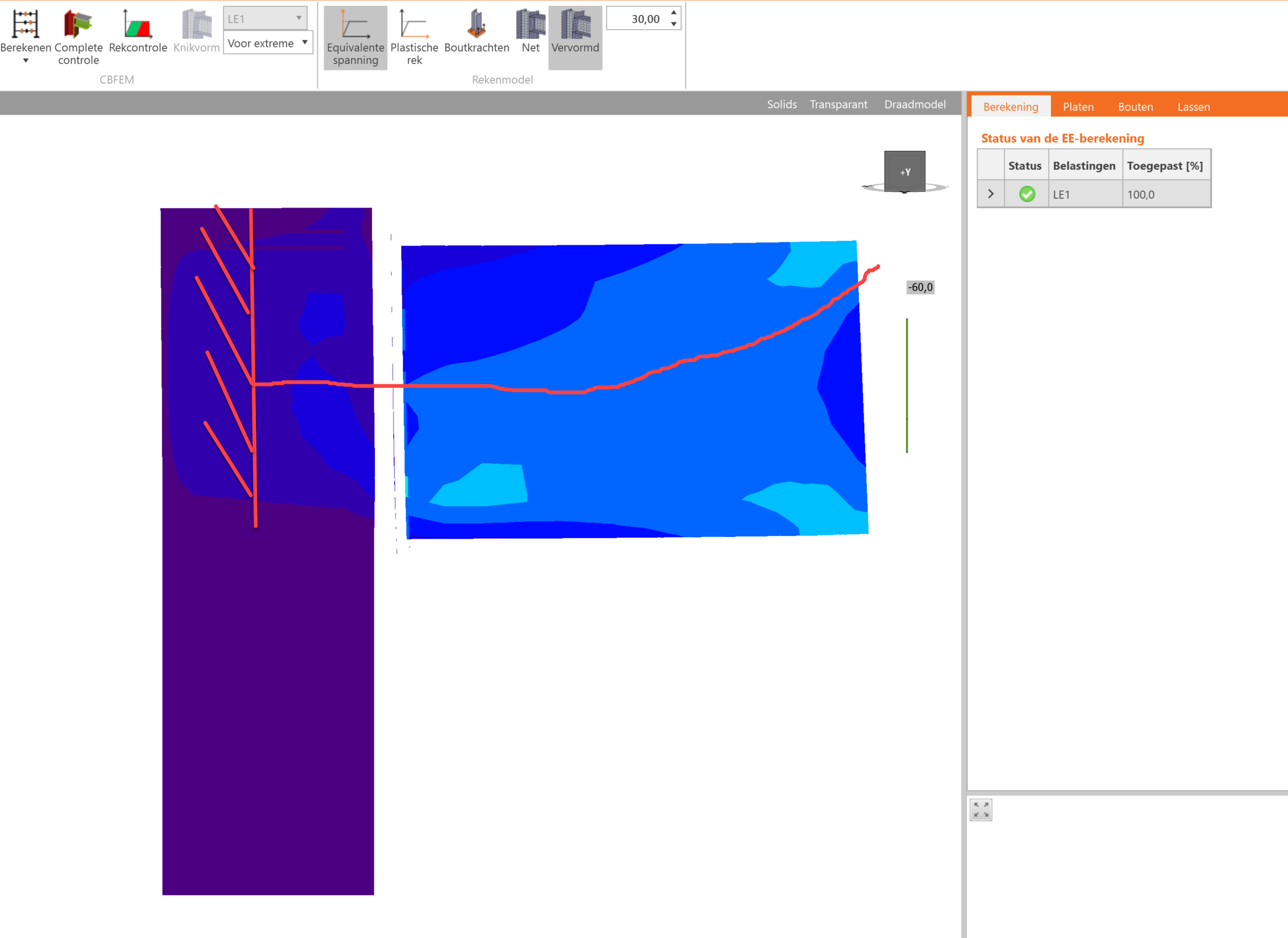

Hieronder zit u een verbinding belast door alleen een dwarskracht in de solidweergave.

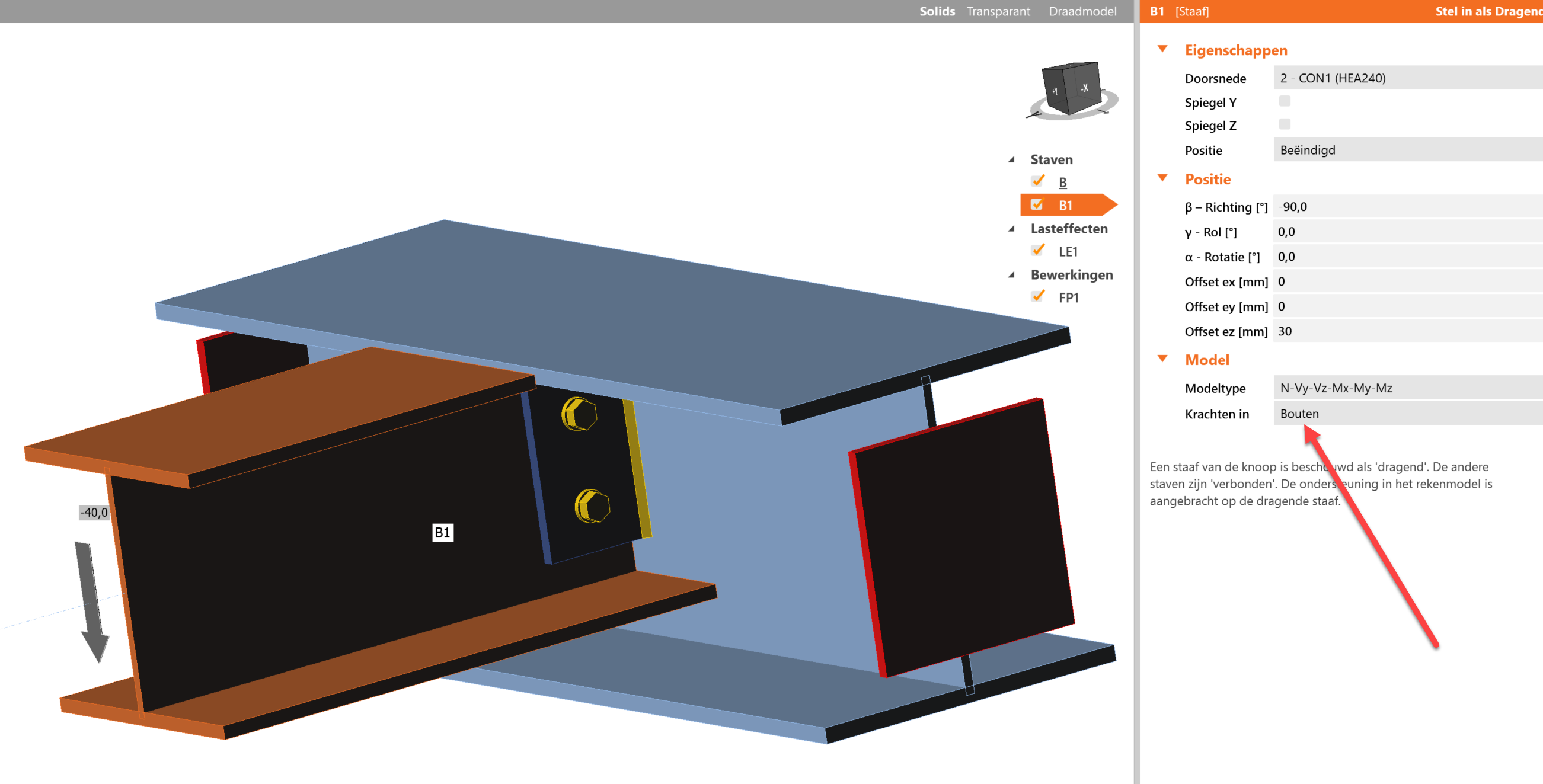

Ogenschijnlijk lijkt de dwarskracht in IDEA Connection aan te grijpen aan het einde van het liggersegment, maar dat is niet het geval. De dwarskracht grijpt werkelijk aan in de knoop.
(Dit wordt weergegeven door het zwarte bolletje in het draadmodelweergave van de verbinding)

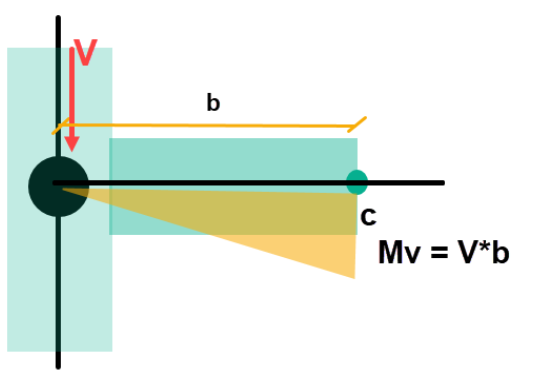

Doordat het aangrijpingspunt van de dwarskracht werkelijk in de knoop optreedt, treedt er bij het verplaatsen van de dwarskracht langs de ligger een lineair oplopend moment op.

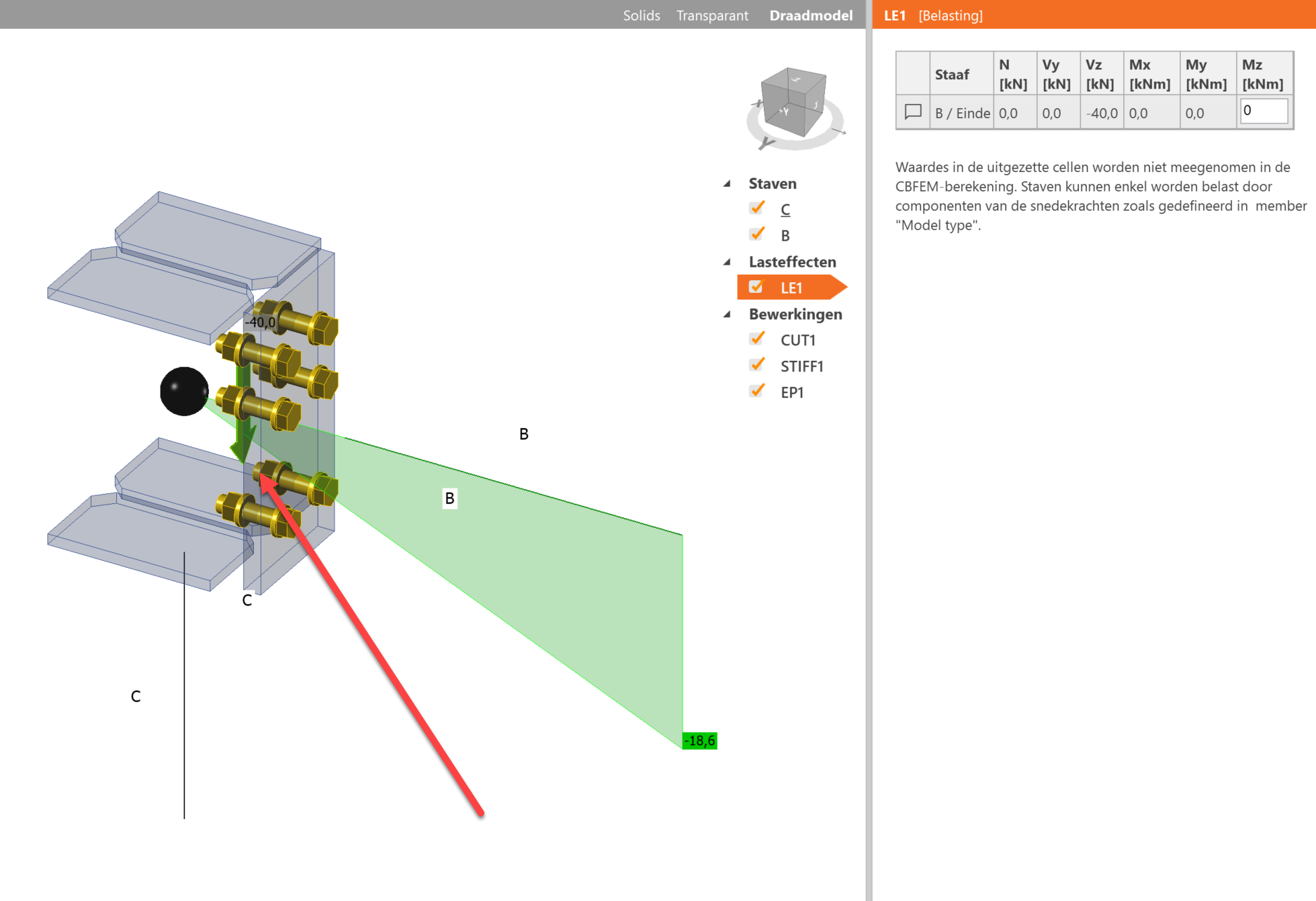

Hieronder ziet u een Draadmodelweergave van dezelfde verbinding met in de groene pijl de optredende dwarskracht van 40 kN.
Het groene half-doorzichtige vlak stelt momenteffect voor ten gevolge van het verplaatsen van de dwarskracht naar het einde van het staafsegment.

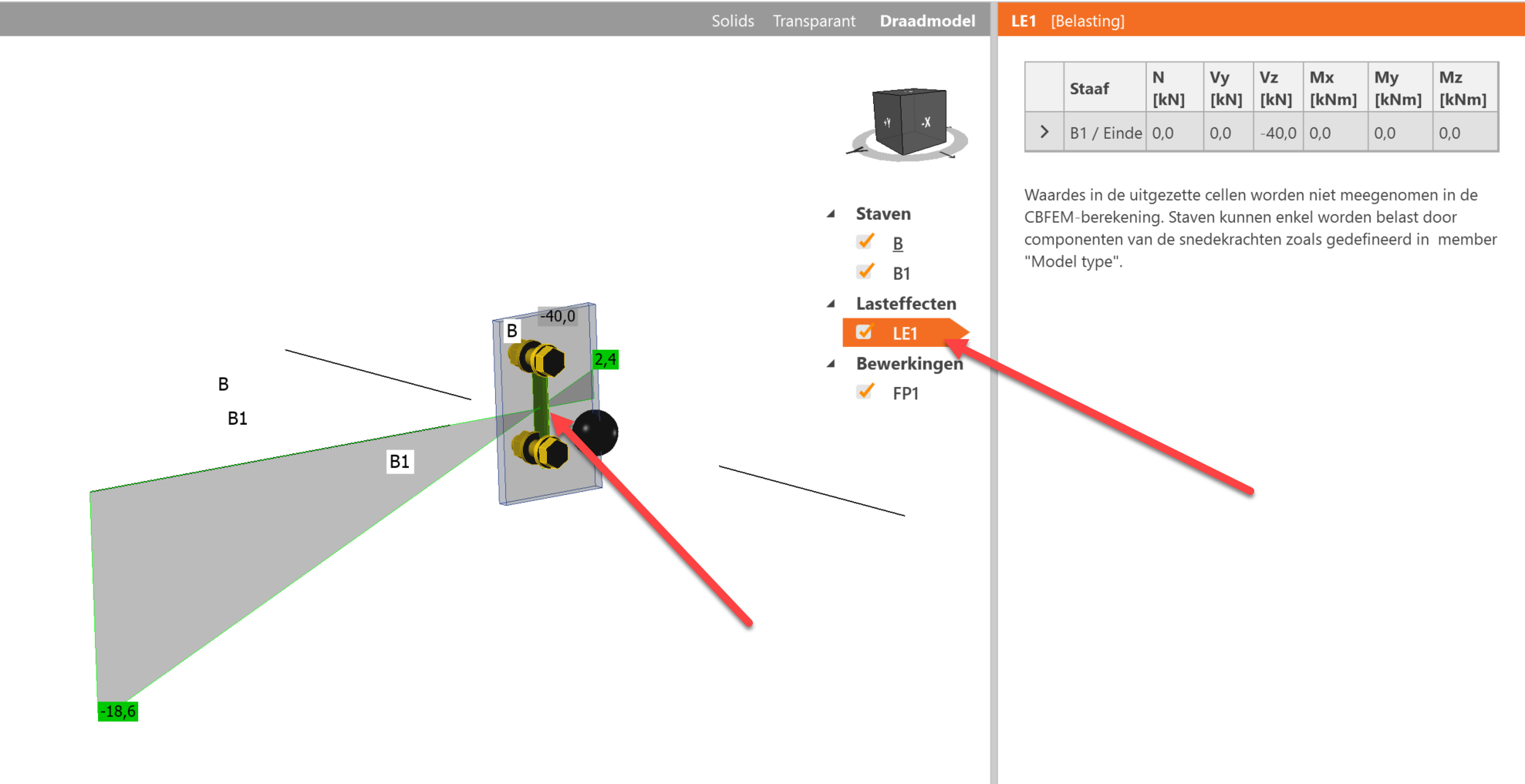

Het zichtbaar maken van het moment wat optreedt door de aanwezige dwarskracht kan op de volgende manier :
LASTEFFECT SELECTEREN> STAAF SELECTEREN in de tabel.
