In een aparte boutgroep in IDEA Connection kun je bouten volgens een rooster of grid aanmaken.
Door in een aparte boutgroep met de cursor boven de boutpositionering te 'zweven ' wordt er informatie gegeven over de mogelijkheden van de positionering.
Er zijn 3 mogelijkheden om de bouten te positioneren.

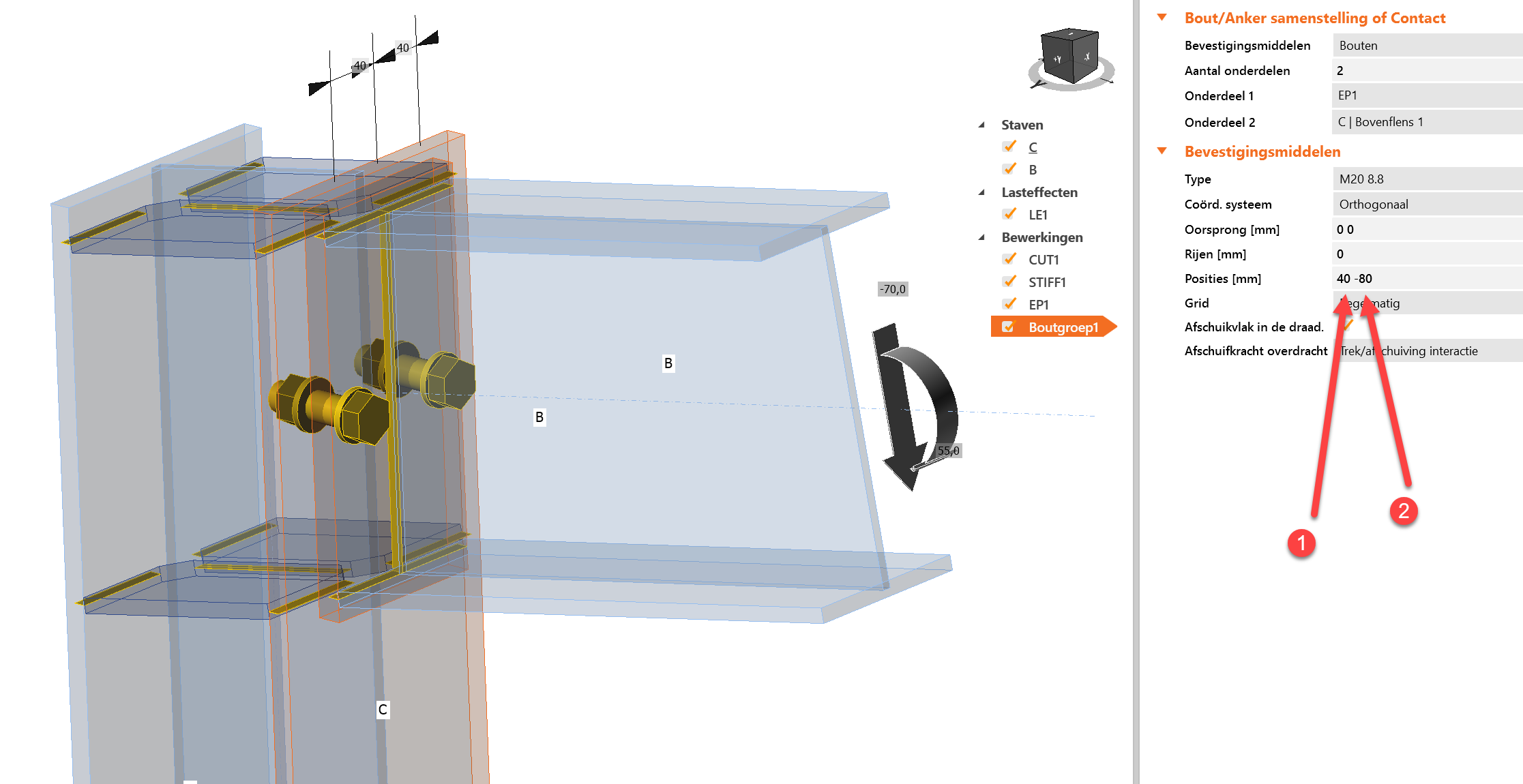

Methode 1 : Positioneren met 'spatie'
1) is de positie van van de 1e bout
Daarna een spatie
2) is de positie van de 2e bout t.o.v. de 1e bout.

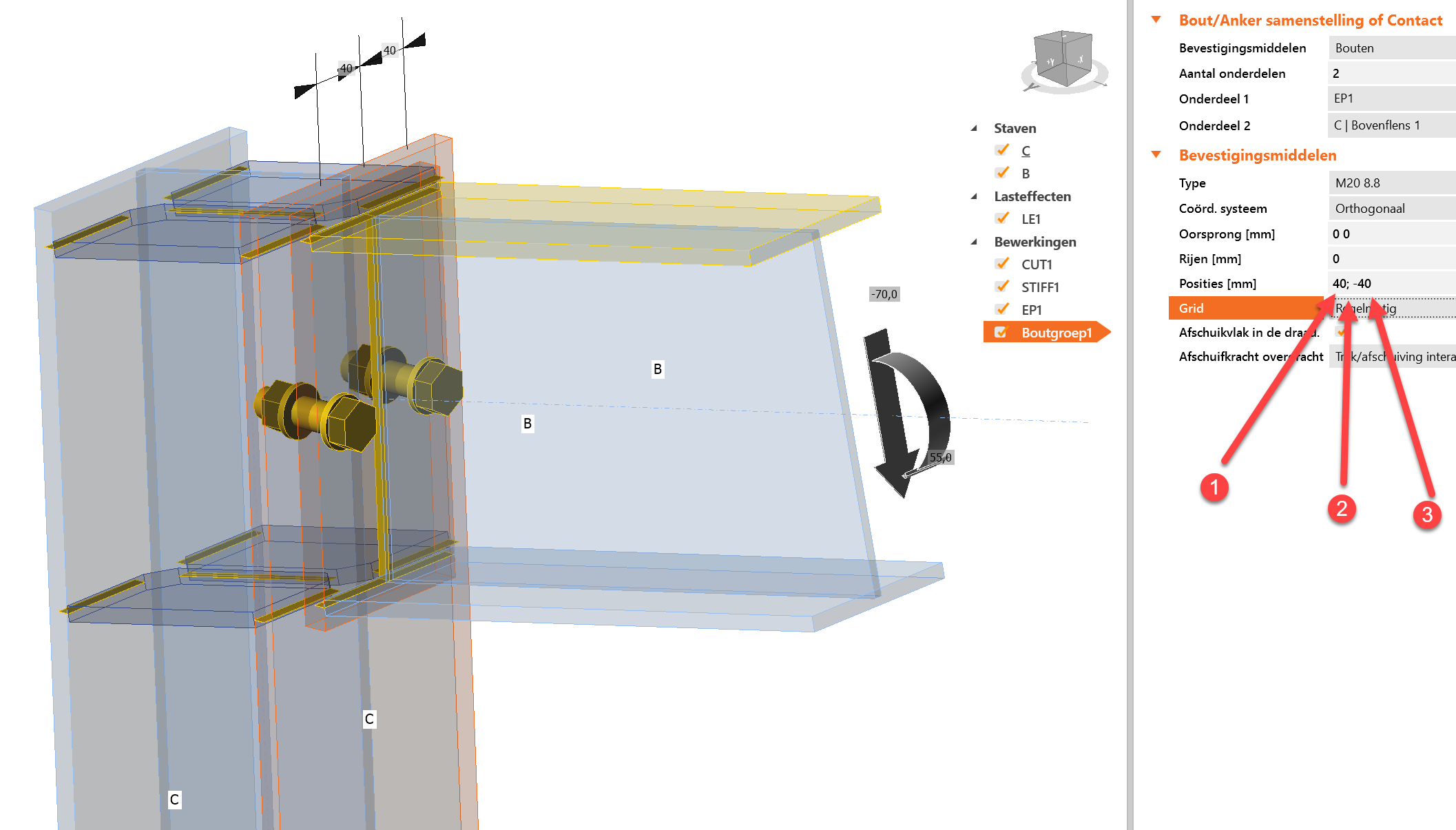

Methode 2 : Positioneren met 'punt komma'
1) is positie van van de 1e bout t.o.v. het midden
2 ) Daarna een ;( punt -komma)
3) is de positie van de 2e bout t.o.v. de andere zijde van het midden

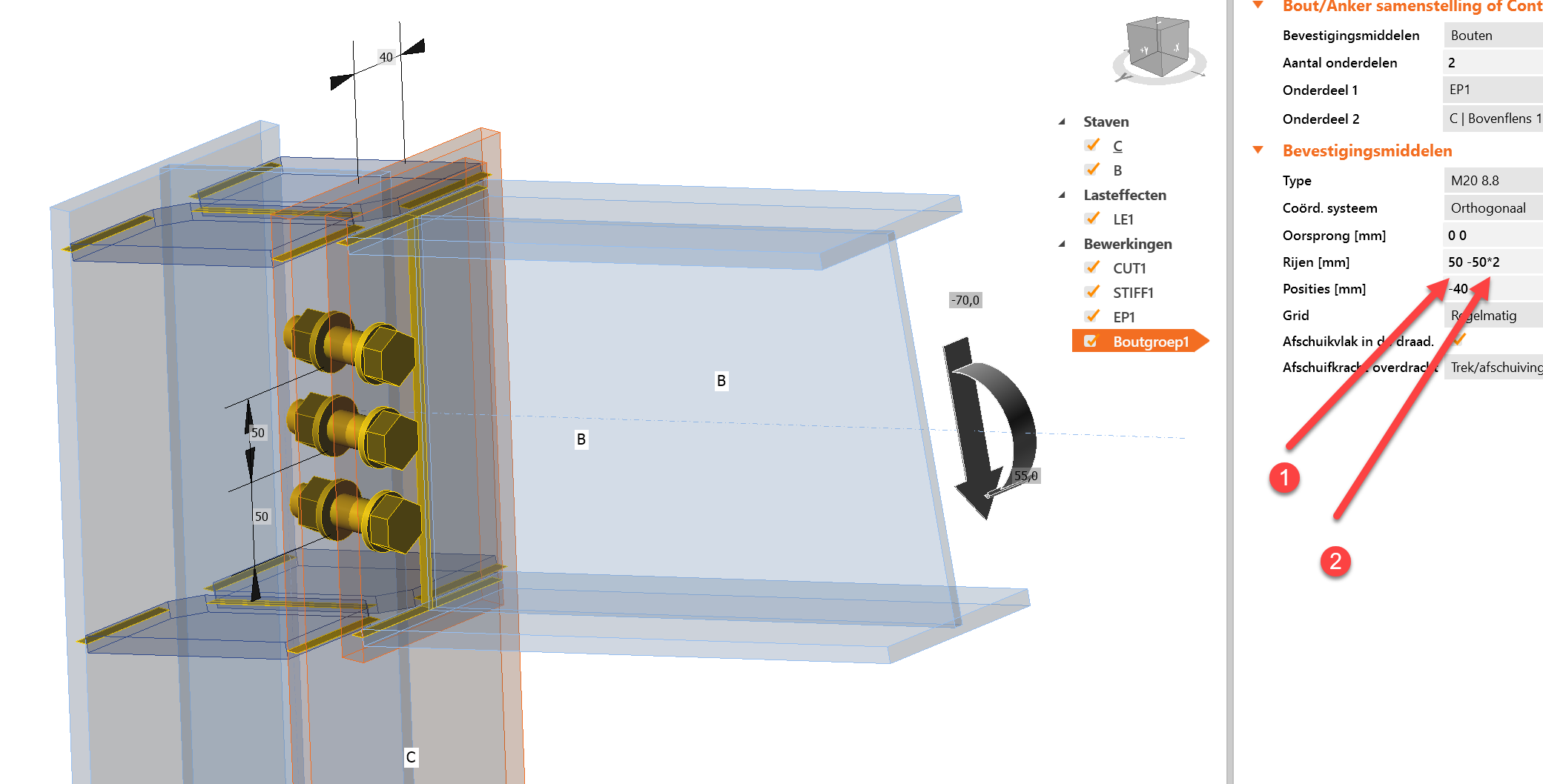

Methode 3 : Positioneren met 'asterix'
1) is positie van van de 1e boutrij t.o.v. het midden van de plaat.
2) is de positie van de 2e boutrij x (* )het aantal herhalingen.
De bout rasters in de mini-wizards ( bijvoorbeeld een kopplaat wizard) met geïntegreerde boutfunctionaliteit, kunnen op dezelfde manier aangemaakt worden. Er wordt daar echter geen suggestie over de boutpositionering gegeven met de zweeffunctie van de muis.
