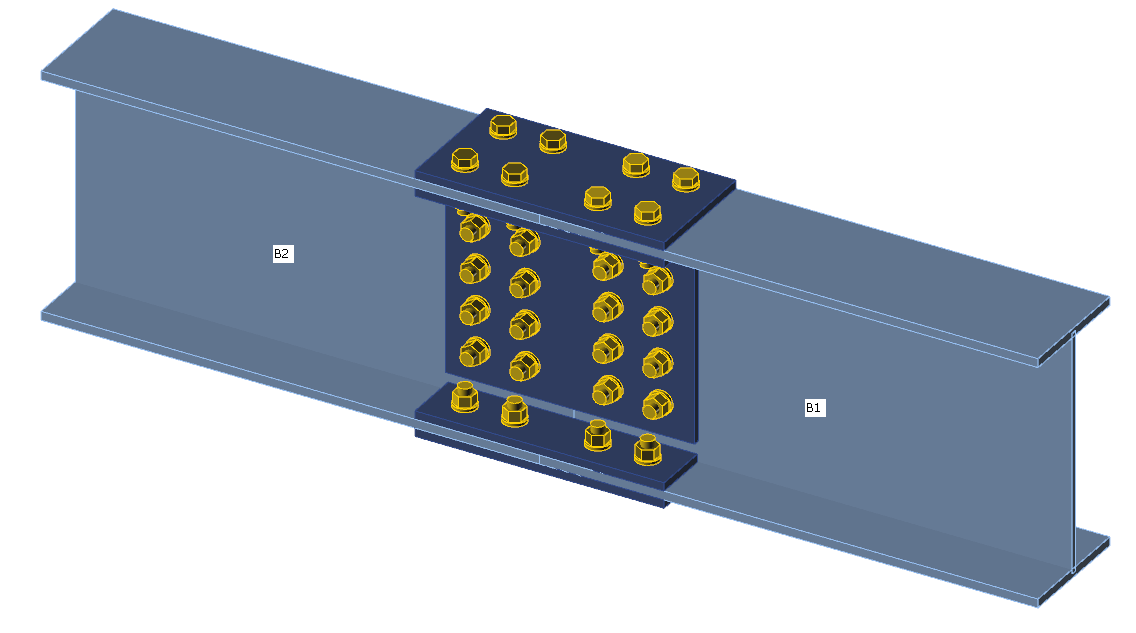

In IDEA Connection kunnen gebruikers liggers via een verbinding doorkoppelen. De verbinding kan een krachtsoverdracht van zes snedekrachten overdragen. In bijgaand voorbeeld is er een doorkoppeling gemaakt van een dwarskracht in combinatie met een moment.

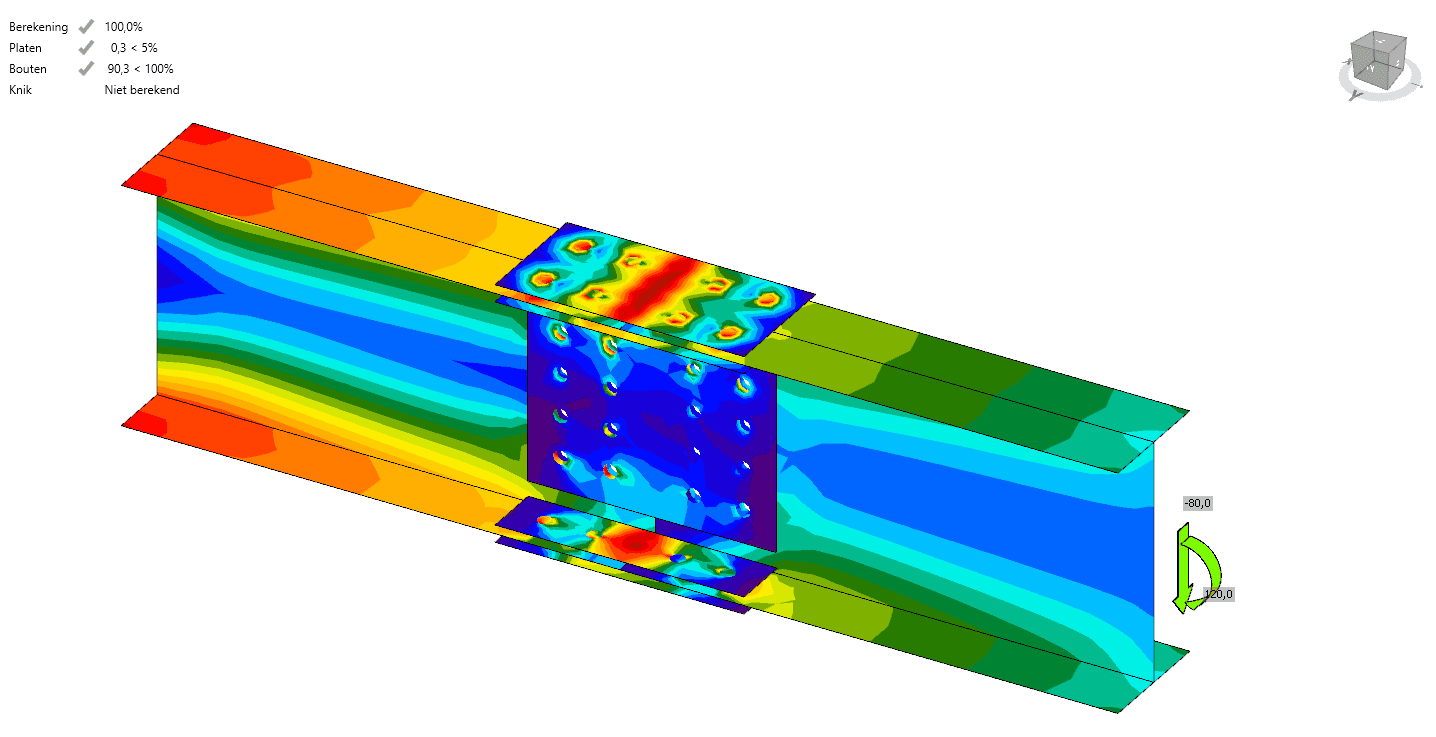

De verbinding wordt belast door een dwarskracht in z-richting van 80 [kN] en een buigend moment My van 120 [kNm]. De berekende spanningsverdeling is voor een combinatie van dwarskracht en een moment altijd assymmetrisch! Voor enkel een dwarskracht of enkel een moment is de spanningverdeling altijd symmetrisch. Zie bijgaande afbeelding voor de spanningsverdeling op basis van een dwarskracht én een moment.

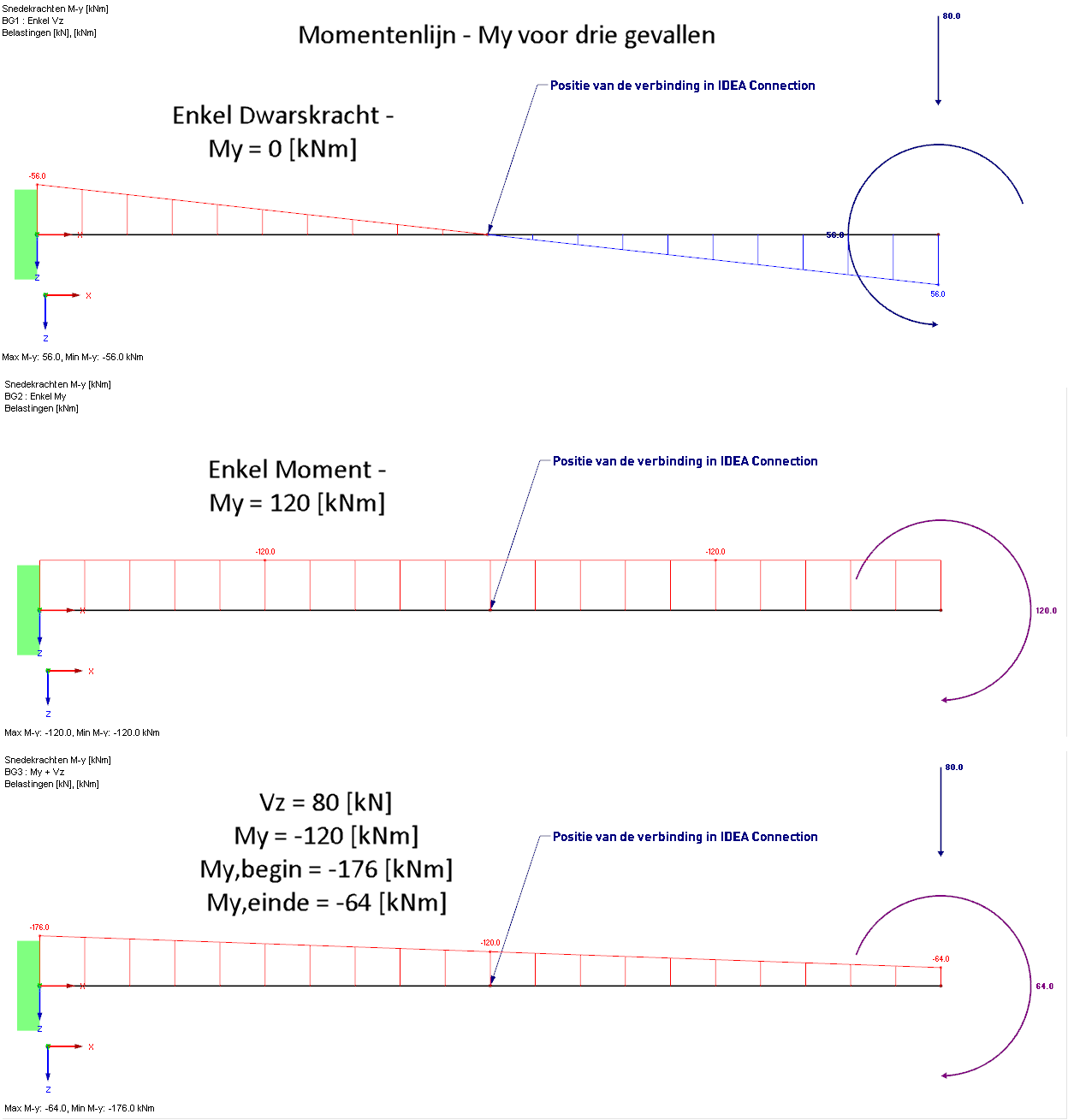

De assymetrische spanningsverdeling komt door de superpositie van de Von Mises-spanning, zie bijgaande uitleg van een RFEM model.
Bij een enkel moment is de Von Mises spanning en de normaalspanning gelijk. In IDEA Connection wordt enkel de Von Mises spanning getoond. Bij een enkele dwarskracht is de Von Mises spanning gelijk en de normaalspanning tegenovergesteld van teken. Voor een combinatie van dwarskracht en een buigend moment is het buigend moment aan het begin en aan het einde van de ligger verschillend en derhalve ook de Von Mises spanning verschillend.

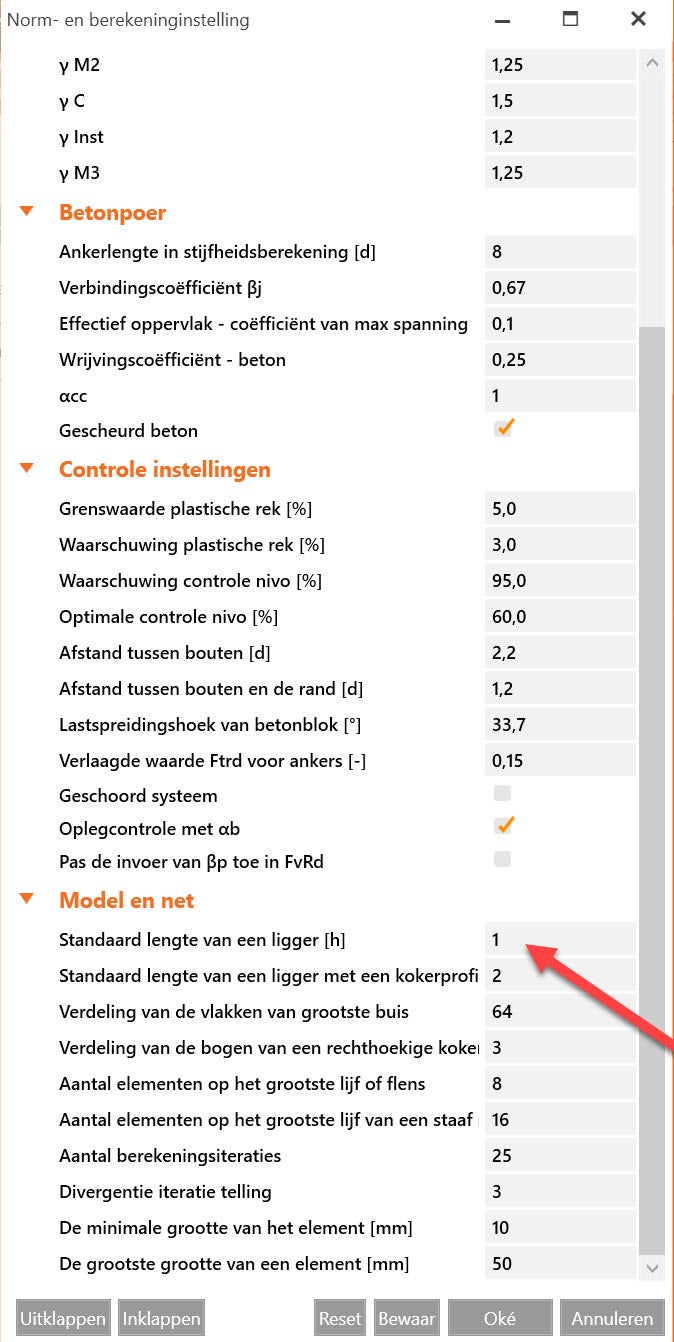

Het kan soms een iets helderder resultaat geven wanneer de staaflengtes wat korter ingesteld worden.
