Moderne constructies en openingen in betonliggers

Als het draagmechanisme voor het zuiver buigen van de balk niet wordt veranderd door de opening, wordt de buiging aan de uiterste limiet niet beïnvloed.

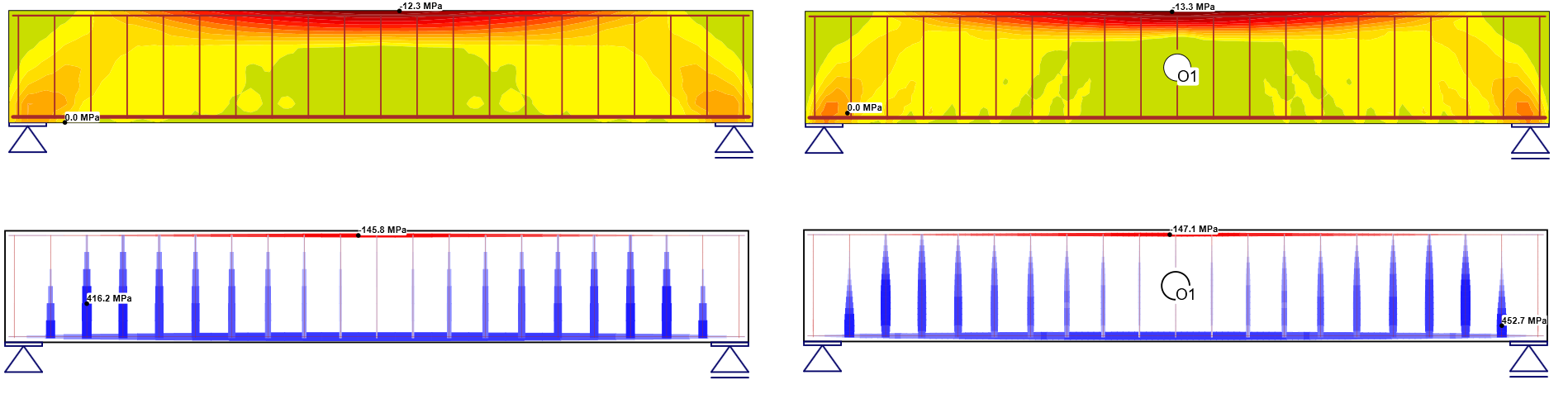

Spanning in beton en spanning in wapeningsstaven voor één opening in het midden van de overspanning.

Op basis van de elasticiteitstheorie wordt de maximale schuifspanning bereikt rond het midden van de doorsnede. Vanwege de niet-lineaire oplossing kan CSFM (Compatible stress field method) worden waargenomen in de herverdeling van de spanning naar de zone waar voldoende energie voor het overbrengen van de belasting aanwezig is. Dit betekent dat de openingen in de buurt van de steunpunten meer invloed hebben op het draagvermogen dan de openingen in het midden van de overspanning waar het maximale buigmoment werkzaam is.

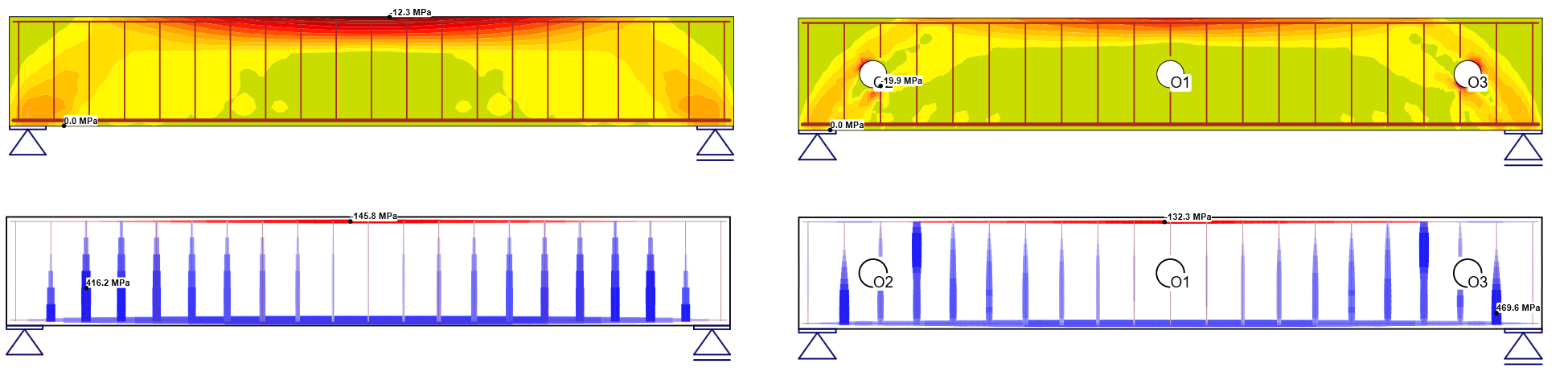

Spanning in beton en spanning in wapeningsstaven voor drie openingen in de kritische secties voor buiging en afschuiving

Grote openingen

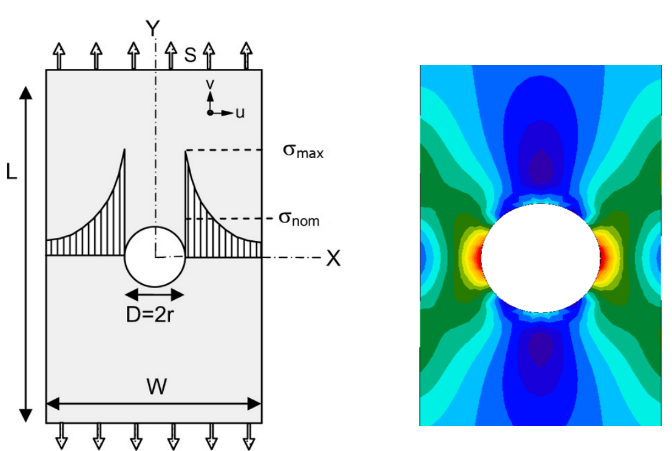

De aanwezigheid van grote openingen in liggers van gewapend beton vereist speciale aandacht in de analyse- en ontwerpfase vanwege de vermindering van zowel sterkte als stijfheid van de balk en overmatige scheuren bij de opening als gevolg van hoge spanningsconcentratie. In de praktijk bevinden openingen zich nabij de steunen waar afschuiving overheerst.

Experimenten hebben aangetoond dat een ligger met onvoldoende wapening en onjuiste detaillering rond het openingsgebied voortijdig op een brosse manier bezwijkt. Het is duidelijk dat het faalmechanisme uit vier scharnieren bestaat, één aan elk uiteinde van de boven- en onderkoorden.

De experimentele waarnemingen van de uiteindelijke faalwijze ontwikkelden een analysemethode voor het voorspellen van de uiterste sterkte van een ligger met een grote rechthoekige opening. Deze is gebaseerd op de analyse van de instortingsbelasting waarin gelijktijdig aan de basisvereisten van evenwicht, vloeien wordt voldaan.

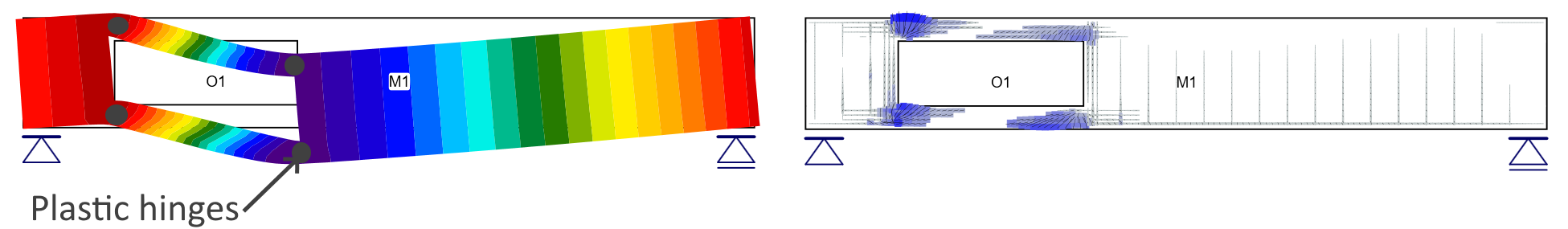

Plastische scharnieren en scheuren in de buurt van de plastisch scharnieren

Net zoals bij een ligger met kleine openingen, heeft de toepassing van een grote opening in de zuivere buigzone van een ligger geen invloed op de momentcapaciteit, op voorwaarde dat de diepte van het uiterste drukspanningsblok kleiner is dan of gelijk is aan de diepte van de drukkoord. en dat falen t.g.v. instabiliteit van het drukkoord wordt voorkomen door de lengte van de opening te beperken, die nauwkeurig moet worden geanalyseerd.

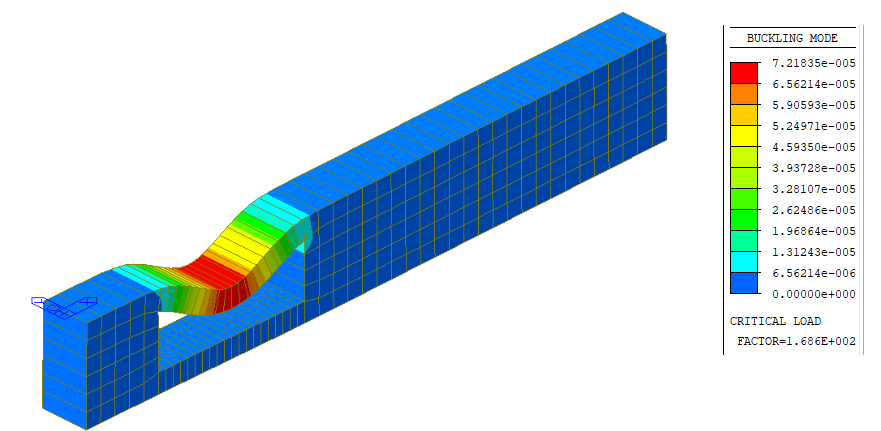

Knik berekening, de eerste knikmodus, en kritische factor

Samenvatting

De moderne wereld verlangt naar transparante, lange en slanke constructies die voordelen opleveren vanuit economisch maar ook vanuit ecologisch oogpunt. Een duidelijk begrip van het faalmechanisme en het voorkomen ervan vormt de essentie van constructies. Daarnaast bespaart het ook de constructieve hoogte voor de kanalen en leidingen of andere voorzieningen.

De CSFM-berekeningsmethode die wordt gebruikt om dit soort constructies te analyseren, is grondig getest en geverifieerd. Lees meer over verifications of structural elements of duik diep in onze Theoretical background for verification according to Eurocode

CSFM is een transparante methode die de constructeur controle geeft over het gedrag van de constructie. Kijk voor meer informatie over de methode en de toepassing ervan op ons webinar over Reinforced concrete design via CSFM.
