Két hatékony eszköz használata hatékony mérnöki szakértővé tesz
- Miért a midas a globális modellhez és analízishez?
A Midas Civil/Gen egy korszerű mérnöki szoftver, amely új szabványt állít fel a hidak és mérnöki szerkezetek tervezésében. Jellegzetesen felhasználóbarát felülettel és optimális tervezési megoldási funkciókkal rendelkezik, amelyek figyelembe tudják venni az építési szakaszokat és az időfüggő tulajdonságokat. Fejlett modellezési és analízis funkciói lehetővé teszik a mérnökök számára, hogy leküzdjék a végeselem-módszer elemzés általános kihívásait és hatékonyságbeli problémáit.
- Miért az IDEA StatiCa a szabványellenőrzéshez?
Az IDEA StatiCa Concrete gazdaságos és biztonságos szabványellenőrzést biztosít mind a szokásos, mind az összetett, nem szabványos vasalt és feszített beton keresztmetszetekhez. Az IDEA StatiCa Steel pedig minden típusú hegesztett vagy csavarkötéses kapcsolatot tud méretezni különböző tervezési szabványok szerint.
A midas Civil/Gen-ben modellezett és elemzett, majd az IDEA StatiCa-ban könnyen szabványellenőrizhető szerkezetek típusai

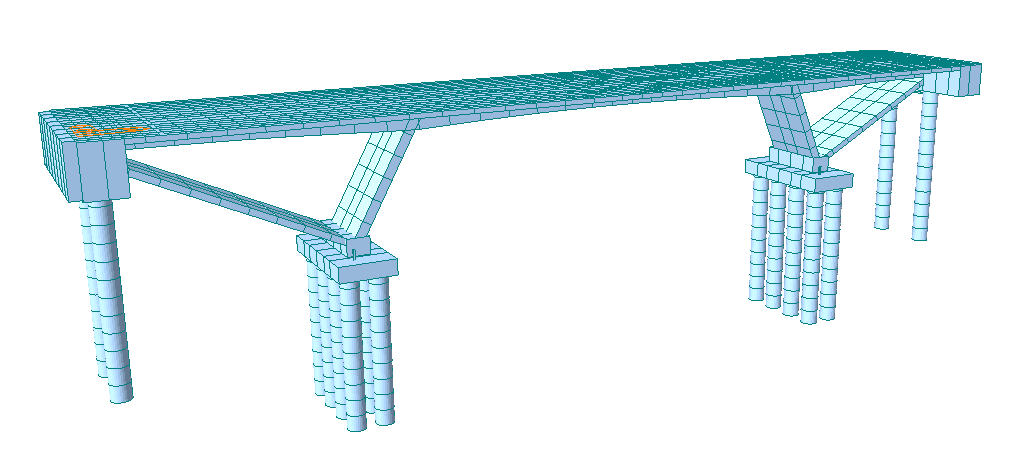

- Vasalt vagy feszített betonból készült integrált híd

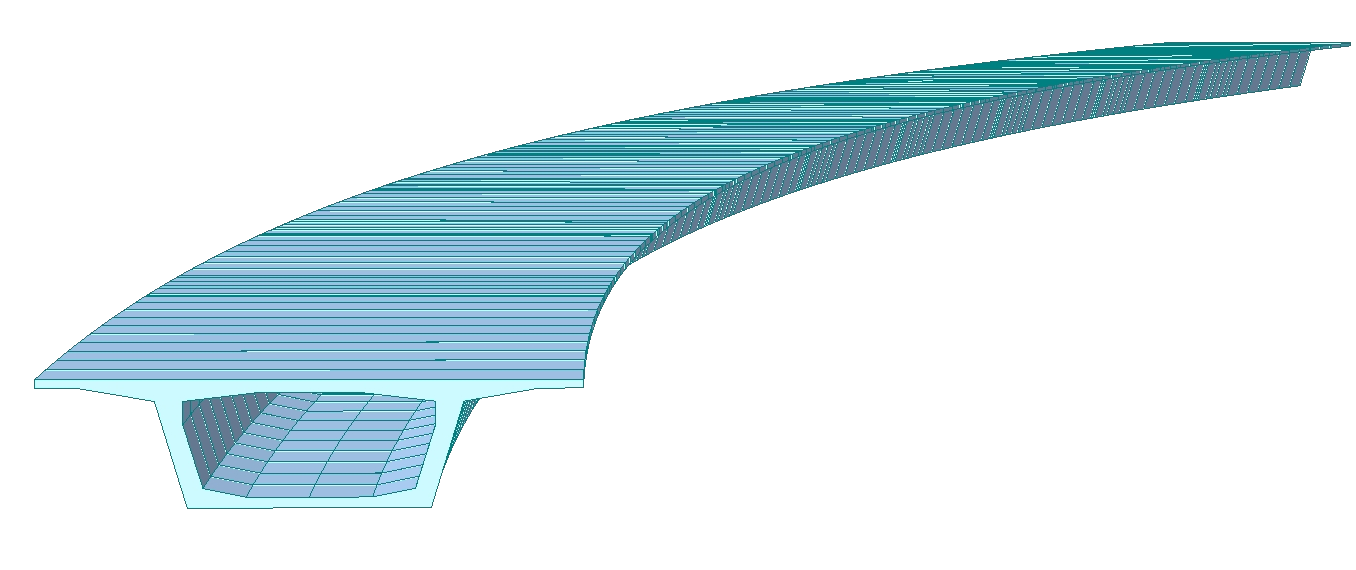

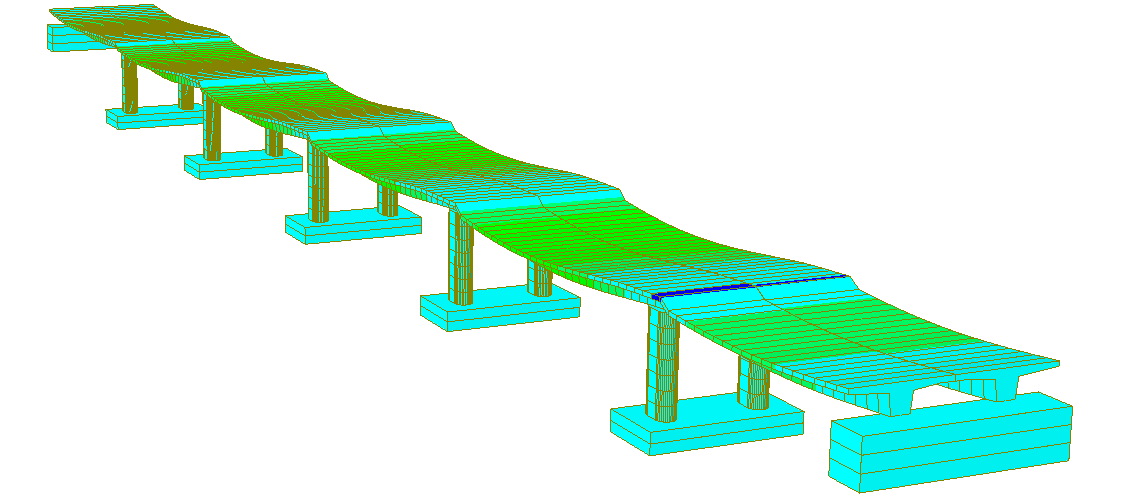

- Feszített tartós hidak (T, dupla T, I-tartók, többcellás dobozos tartók)

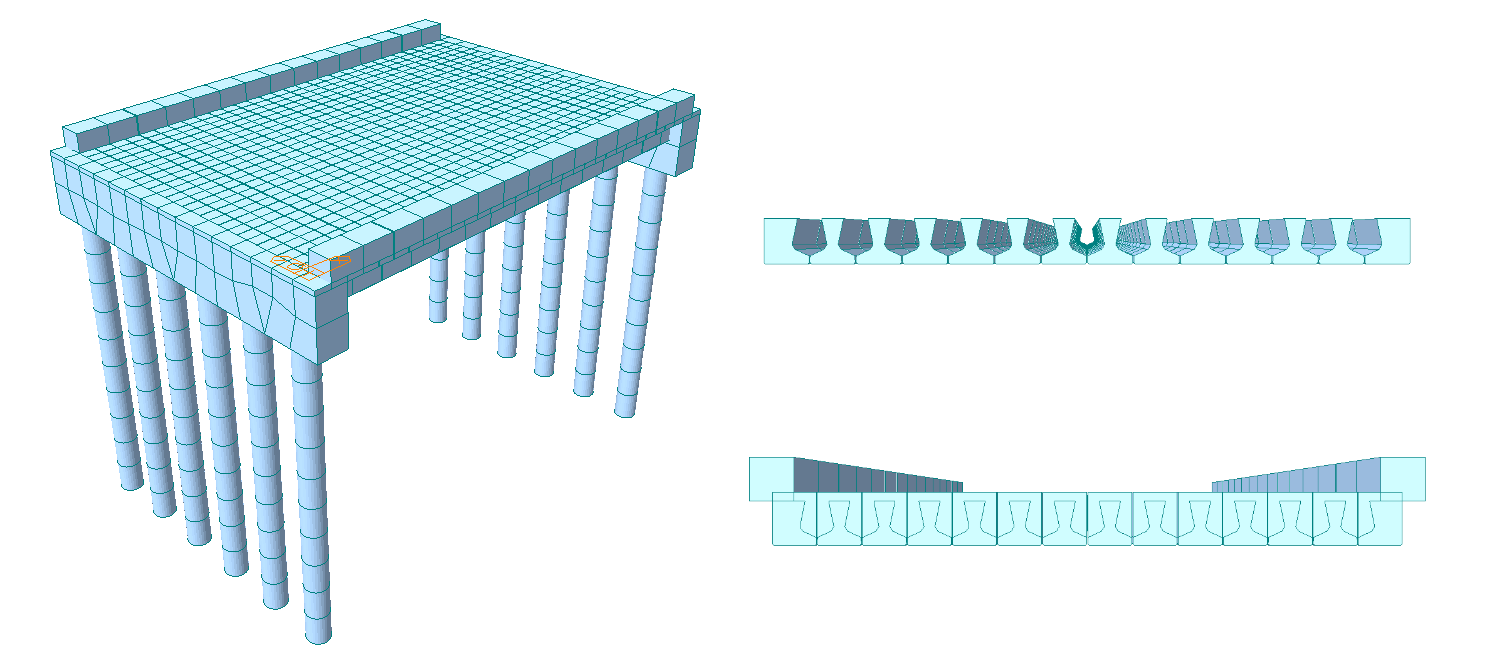

- Beton-beton típusú kompozit híd
- Összetett építési szakasz módszerekkel épített hidak, mint például a szabad konzol módszer (FCM), az inkrementális tolózsaluzatos módszer (ILM), a mozgó állványrendszer (MSS) és mások

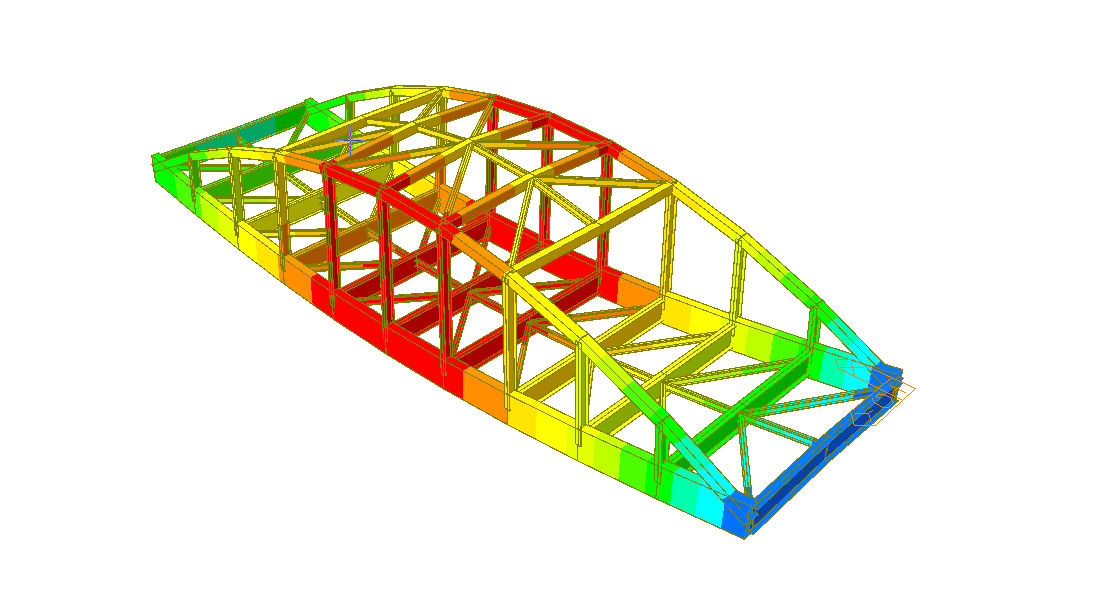

- Acélhidak

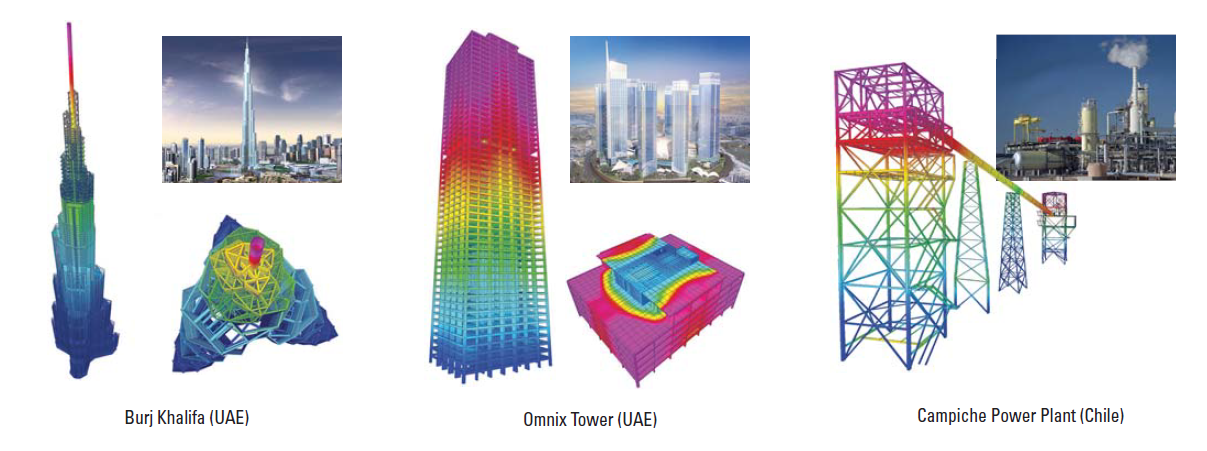

- Többemeletes épületek, felhőkarcolók, erőművek stb.

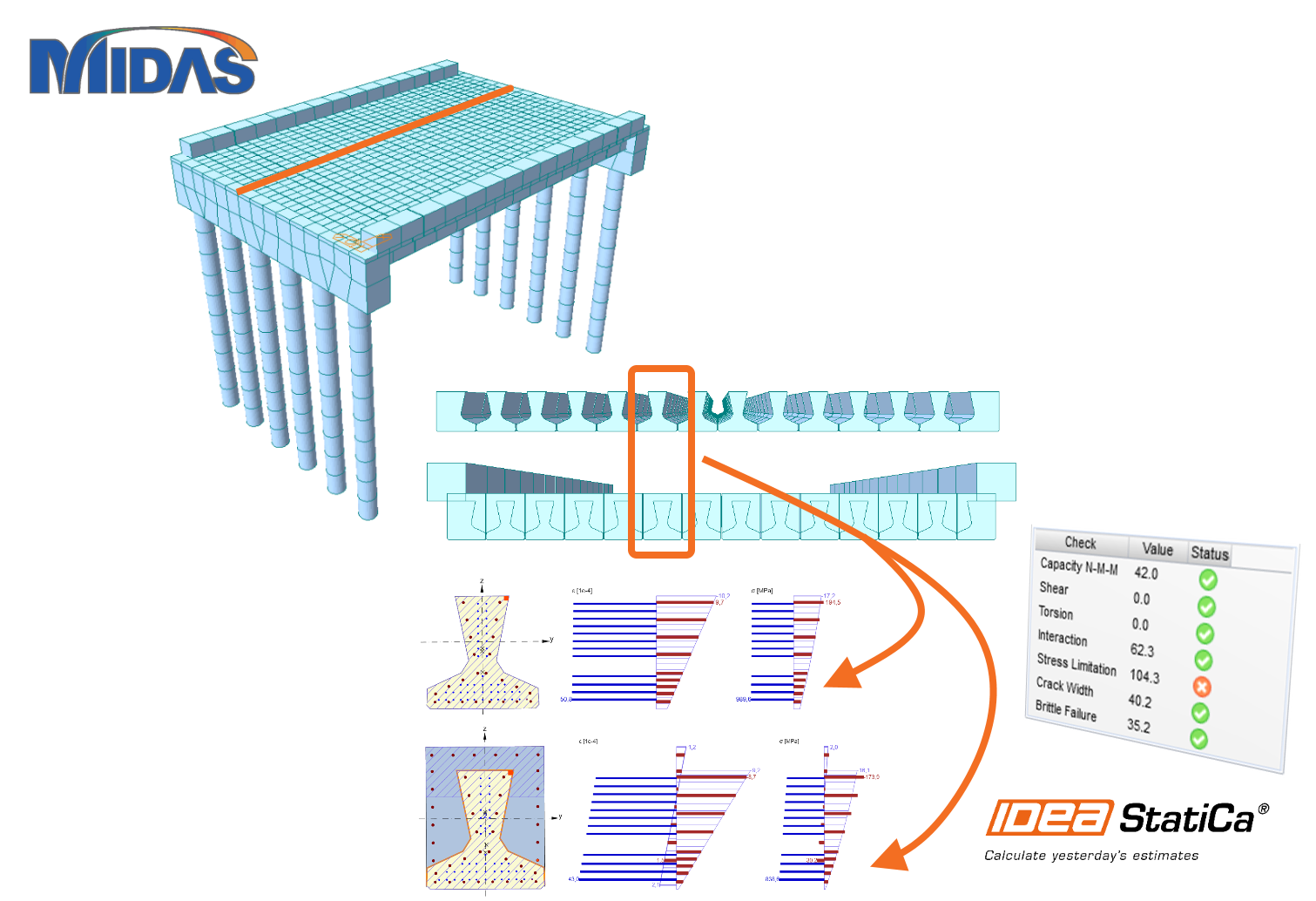

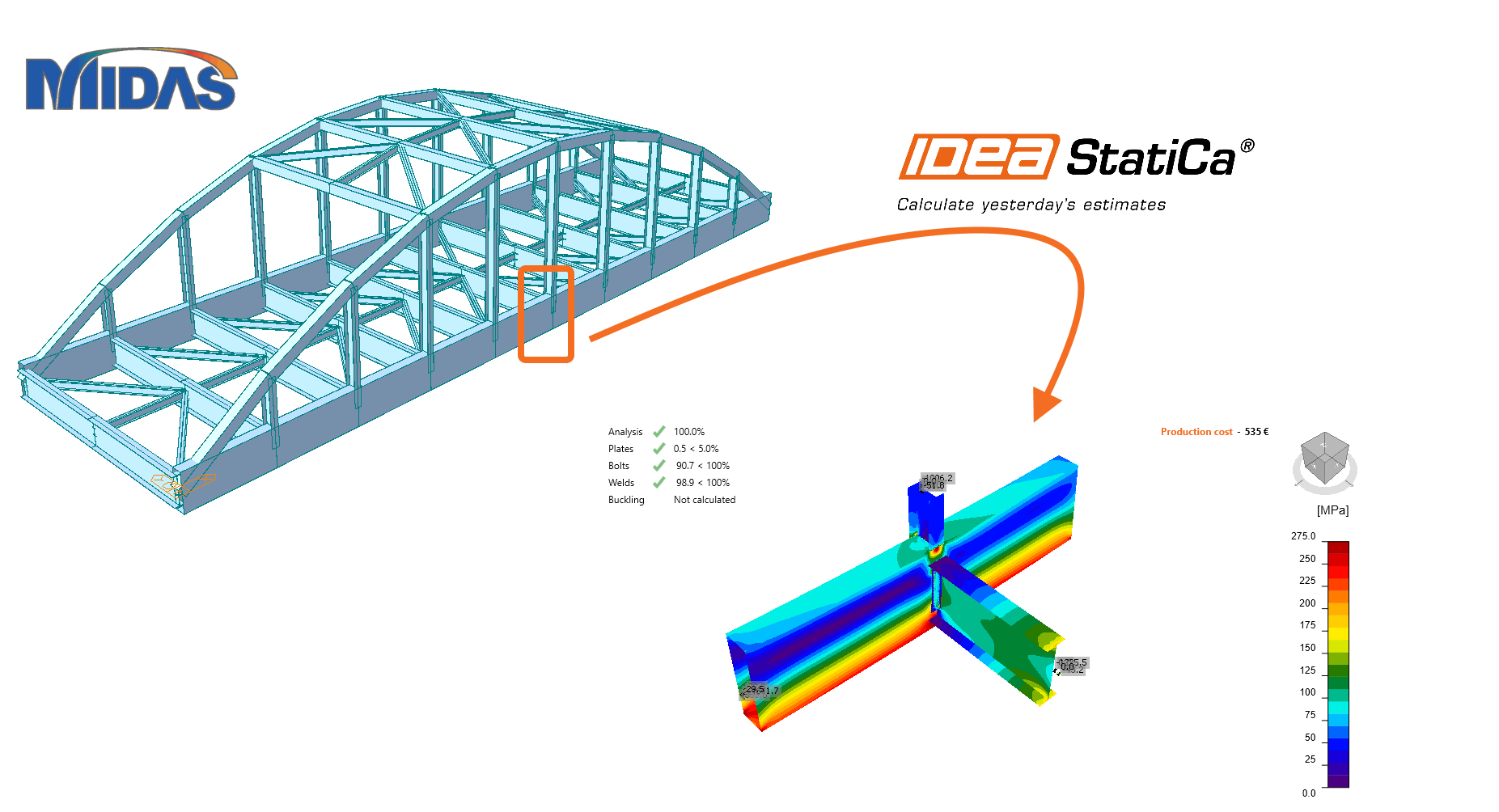

midas Civil/Gen – IDEA StatiCa munkafolyamat
Jó hír mindenkinek, a midas Civil/Gen az egész világon össze van kapcsolva az IDEA StatiCa-val!

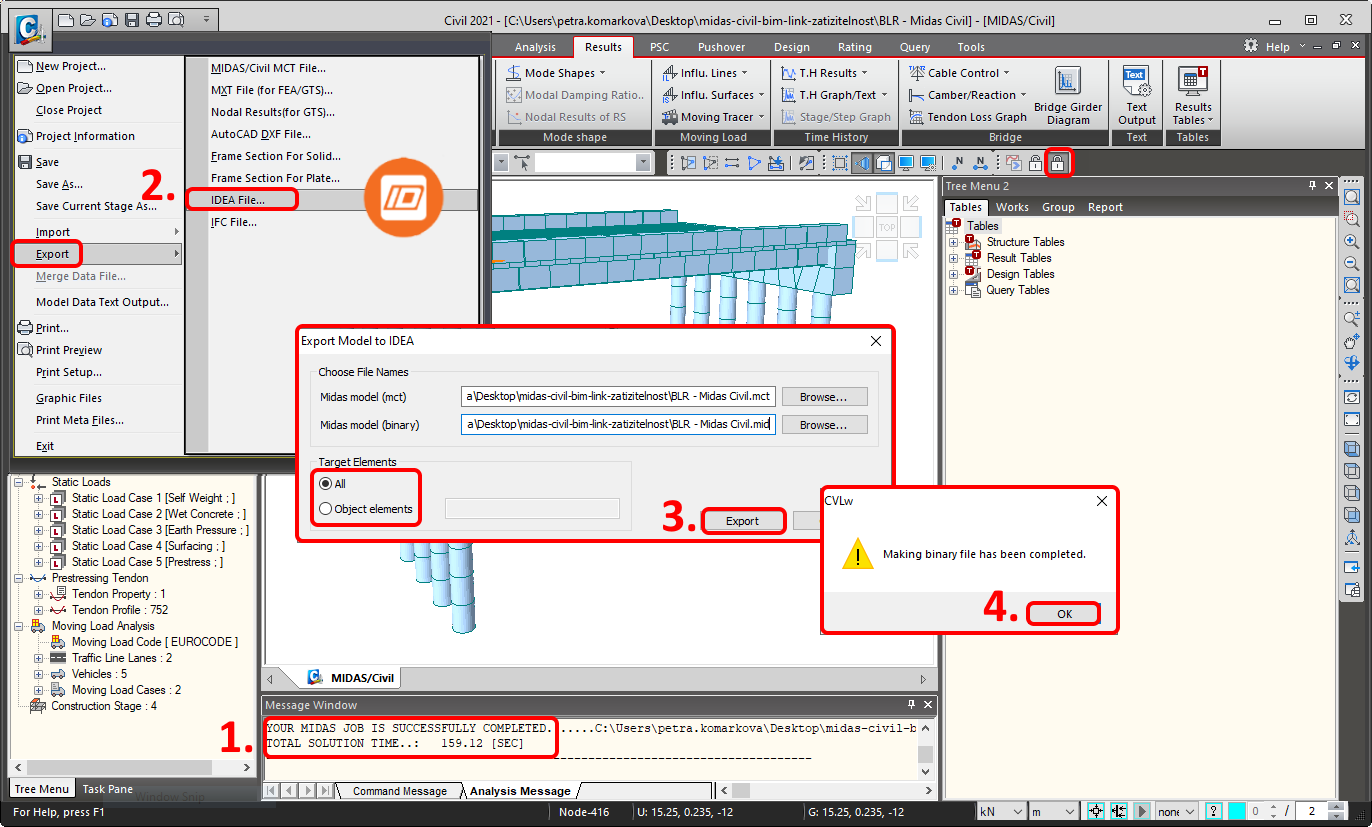

Kövesse ezeket az egyszerű lépéseket a BIM link helyes beállításához:

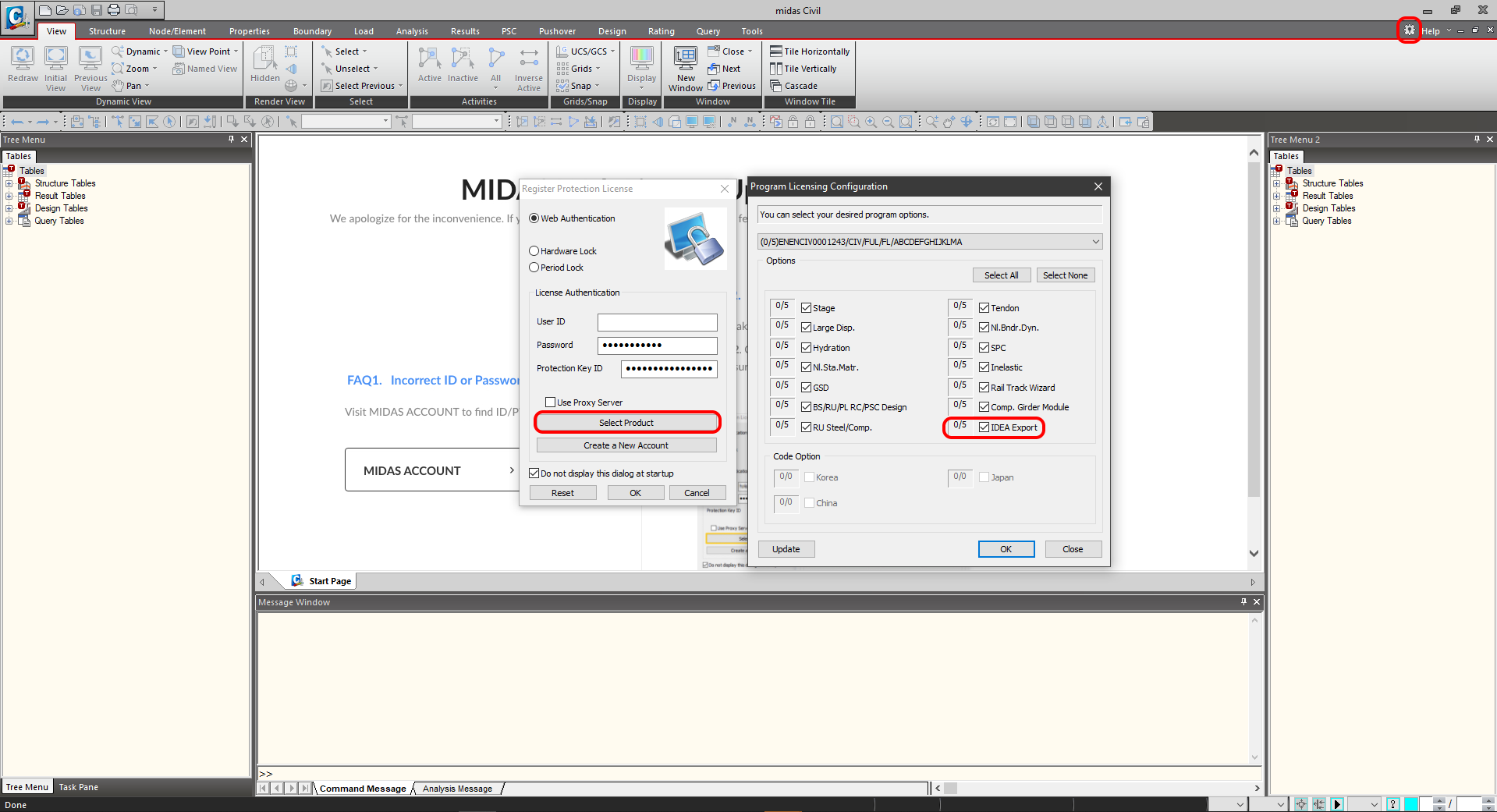

- Aktiválja a BIM linket a midas Civil/Gen-ben
- Hozzon létre modellt a hídról, ipari szerkezetről vagy épületről
- Vesse alá a szerkezetet teherhatásoknak: önsúly, előfeszítés, hőmérsékleti teher, mozgó teher stb.

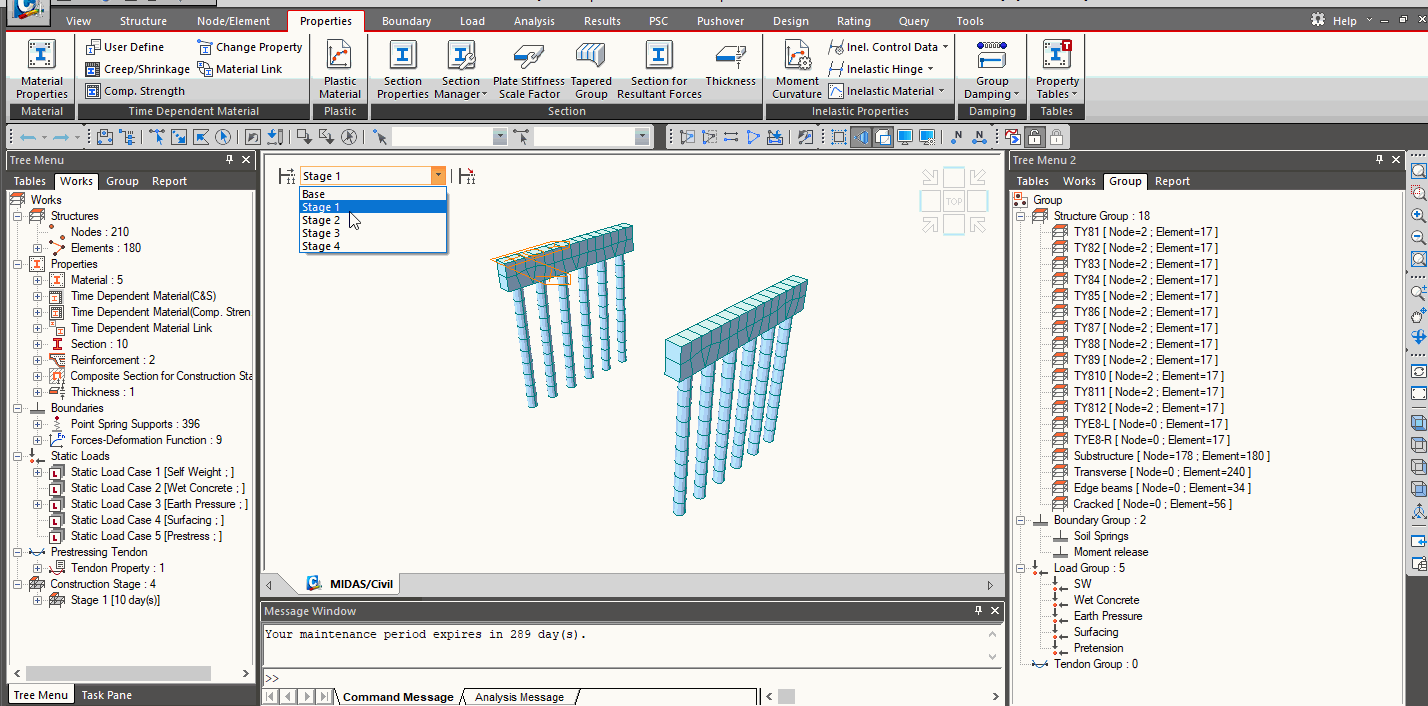

- Szükség esetén generálja az építési szakaszokat
- Futtassa az analízist a midasban, kapja meg a belső erőket
- Exportáljon az IDEA StatiCa-ba
- Állítsa be a tervezési paramétereket, mint a szabvány, vasalás, gyártási műveletek, és ellenőrizze ott!
Betonszerkezetek tervezéséhez:
- Végezzen szabványellenőrzést bármely beton keresztmetszethez, vasalt, elő- vagy utófeszített, akár helyszínen öntött lemezzel kompozit esetben is. Értékelje a híd teherbírási besorolást (BLR).
Acélszerkezetek tervezéséhez:
- Végezzen szabványellenőrzést bármely acél kapcsolat topológiájára
Mielőtt az IDEA StatiCa-ban értékelné a szerkezetet, ellenőrizze, hogy a kívánt szabvány implementálva van-e az IDEA StatiCa Concrete vagy Steel alkalmazásban.
Tekintse meg az alábbi rövid videókat, amelyek bemutatják a midas Civil/Gen és az IDEA StatiCa közötti BIM link elvét:
Hozza létre projektjét a midas Civil/Gen-ben, és exportálja IDEA fájlba az alábbi útmutatók szerint:
Sok statikus mérnök használja a midas Civil – IDEA StatiCa munkafolyamatot mindennapi gyakorlatában. Például nézzük meg egy érdekes esettanulmányt a zbysovi feszített beton tetőről, Csehországban.
