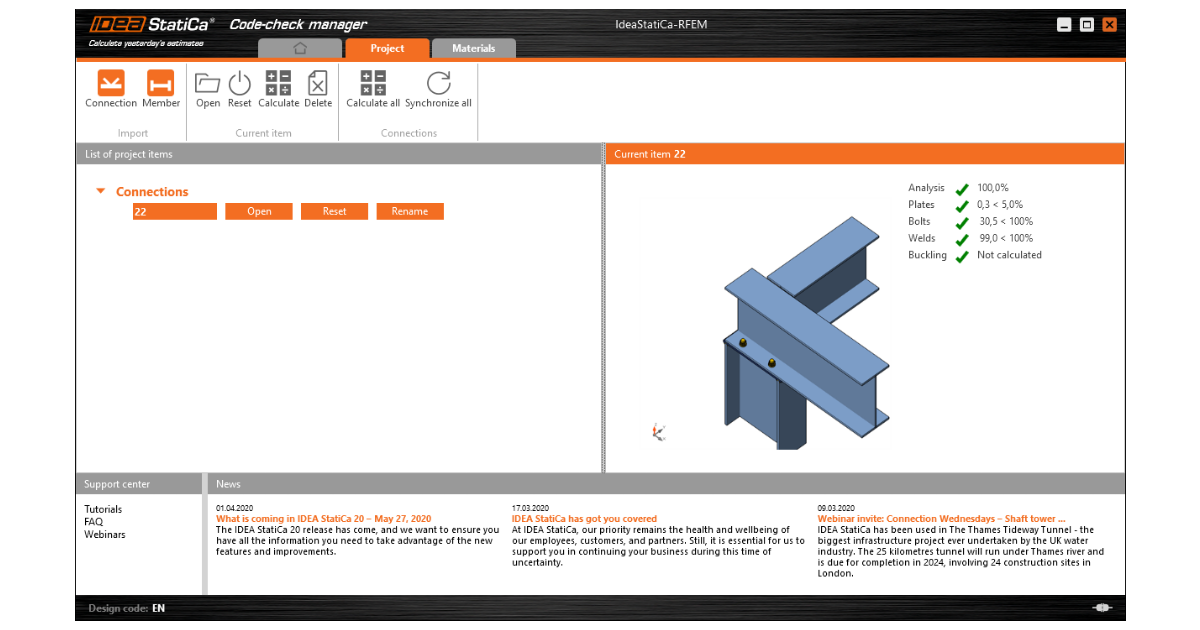

Úgy gondoljuk, hogy az IDEA StatiCa Checkbot részletes bemutatása csak az Ön idejét pazarolná. Ez a BIM bővítmény segít kezelni és szinkronizálni az IDEA StatiCa-ba más programokból importált szerkezeti részleteket (kapcsolatok, szerkezeti elemek). Közvetlenül a harmadik féltől származó szoftverből indítható.
Ahogy egyik korábbi bejegyzésünkben is említettük, a más alkalmazásból importált adatok újrafelhasználása a kapcsolat nulláról való modellezése és/vagy betöltése helyett 5-15%-os időmegtakarítást jelent a kapcsolattervezésben, attól függően, hogy CAD BIM-kapcsolatot (5-10%) vagy FEA BIM-kapcsolatot (10-15%) használ. Az új tömeges importálás funkcióval akár megduplázhatja az időmegtakarítást.
Tömeges kiválasztás és exportálás FEA szoftverből
Az FEA alkalmazásokból való importálás most egyszerűbb, mint valaha: a felhasználó több csomópontot is kiválaszthat, és a Checkbot mindegyiket egyedi kapcsolatként importálja.
Exportálhatja a csomópontokat az FEA modelljéből az adataikkal együtt, mint például keresztmetszetek, teherkombinációk vagy anyagok. A több elem importálása elvégezhető az egyes csomópontok egyenkénti kiválasztásával, vagy egérrel több csomópont fölé húzva és tömeges kiválasztással.
Miután az importált csomópontokat egyenként megnyitotta és megtervezte, futtathatja a tömeges elemzést az összes kapcsolat egyszerre történő szabványellenőrzéséhez.
Nézze meg, hogyan működik
Tekintse meg egyedi webináriumunk azon részét, ahol a többszörös exportálási funkciót egy Robot Structural Analysis szoftverben tervezett kapcsolaton mutatják be.
A Szinkronizálás funkciót is könnyen kihasználhatja. Ha bármit megváltoztat (pl. teherkombinációt, egy gerenda keresztmetszetét) a szerkezeti modellben, egyetlen kattintással feltöltheti az új adatokat a listán szereplő összes csomópontba, miközben megőrzi a tervezést.
Olvassa el ezt a cikket a részletesebb utasításokért.
A nap végén összevonhatja az IDEA StatiCa-ba az FEA szoftveréből importált adatokat, és kombinálhatja azokat a tervezője által biztosított erőforrásokkal.
Az FEA szoftverek tömeges kiválasztási funkciója bármely IDEA StatiCa Steel csomagban elérhető. A listán szereplő összes elem tömeges számítása és szinkronizálása csak az IDEA StatiCa Steel Enhanced csomagban érhető el.
Tömeges kiválasztás és exportálás CAD szoftverből
Az IDEA StatiCa 2020 októberében bevezetett 20.1-es verziójával a Checkbot bővült a globális modell több csomópontjának egyszerre történő kiválasztásának lehetőségével.
A CAD szoftverben egy új Exportálás gombot talál, amellyel egyedi vagy tömeges exportálást végezhet a kapcsolatoknál. Egyetlen egérhúzással kiválaszthatja acél keretszerkezete megfelelő részét. A kiválasztás elemzésre kerül, és a kapcsolatok azonosítása és hozzáadása megtörténik.
Ez a funkció az IDEA StatiCa BIM-kapcsolattal rendelkező mindhárom fő CAD szoftverhez elérhető – Tekla Structures, Autodesk Advance Steel és Autodesk Revit.
Nézze meg, hogyan működik
Tekintse meg termékbemutató webináriumunk azon részét, ahol a többszörös exportálási funkciót egy Tekla Structures szoftverben tervezett kapcsolaton mutatják be.
Érdemes tudni, hogy a CAD szoftverből való exportálásnak vannak bizonyos korlátai. Ezekről bővebben olvashat a Támogatási központunkban a Tekla Structures és az Autodesk Advance Steel esetében.
Tesztelje saját maga
A CAD és FEA szoftverek tömeges kiválasztási importálása az IDEA StatiCa legújabb 20.1-es verziójában érhető el. A legjobb módja a tesztelésnek, ha letölti az új verziót és igényli az ingyenes 14 napos próbaverziót.
Tehát tartogassa az egérkattintásokat az RPG játékokhoz, és élvezze ezt az új funkciót szerkezettervezési projektjeiben.
