Beaucoup de nœuds d'une structure réelle ne peuvent pas être couverts individuellement par un type d'assemblage standard. Les concepteurs divisent ces nœuds en assemblages distincts et les vérifient à l'aide d'outils simples ou de feuilles de calcul Excel sans tenir compte de leur interaction, ce qui peut entraîner des erreurs de conception.
Les modèles paramétriques peuvent être combinés avec d'autres opérations
Lors de l'utilisation d'un modèle paramétrique, il est toujours possible d'ajouter de nouvelles opérations. Il est donc possible d'ajouter une seule opération unique à un modèle paramétrique existant.
De cette manière, il est facile d'ajouter, par exemple, plus de raidisseurs au modèle choisi.
Un autre exemple peut être un joint composé de différents assemblages - certains éléments ne sont pas pris en compte dans le modèle choisi.
La connexion de cet élément supplémentaire avec une opération standard est facile à réaliser.
Disponible dans IDEA StatiCa version 25.0.
Combinez plusieurs modèles paramétriques dans un seul modèle
Pour connecter plusieurs éléments dans un nœud, vous pouvez appliquer plusieurs modèles paramétriques. Créez vos assemblages standards en tant que modèle paramétrique, puis combinez-les efficacement pour obtenir la conception d'assemblage souhaitée pour l'ensemble de la structure.

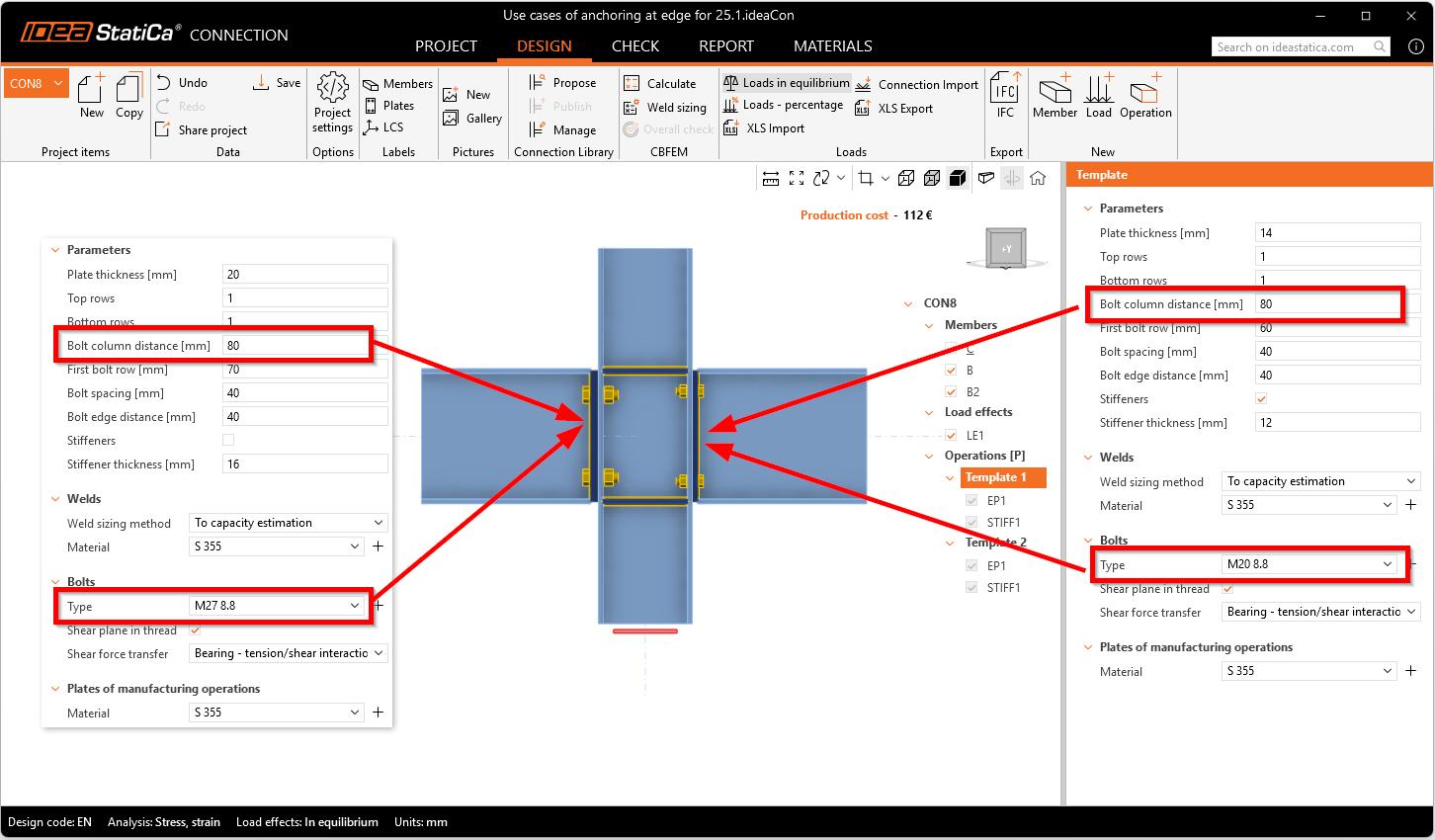

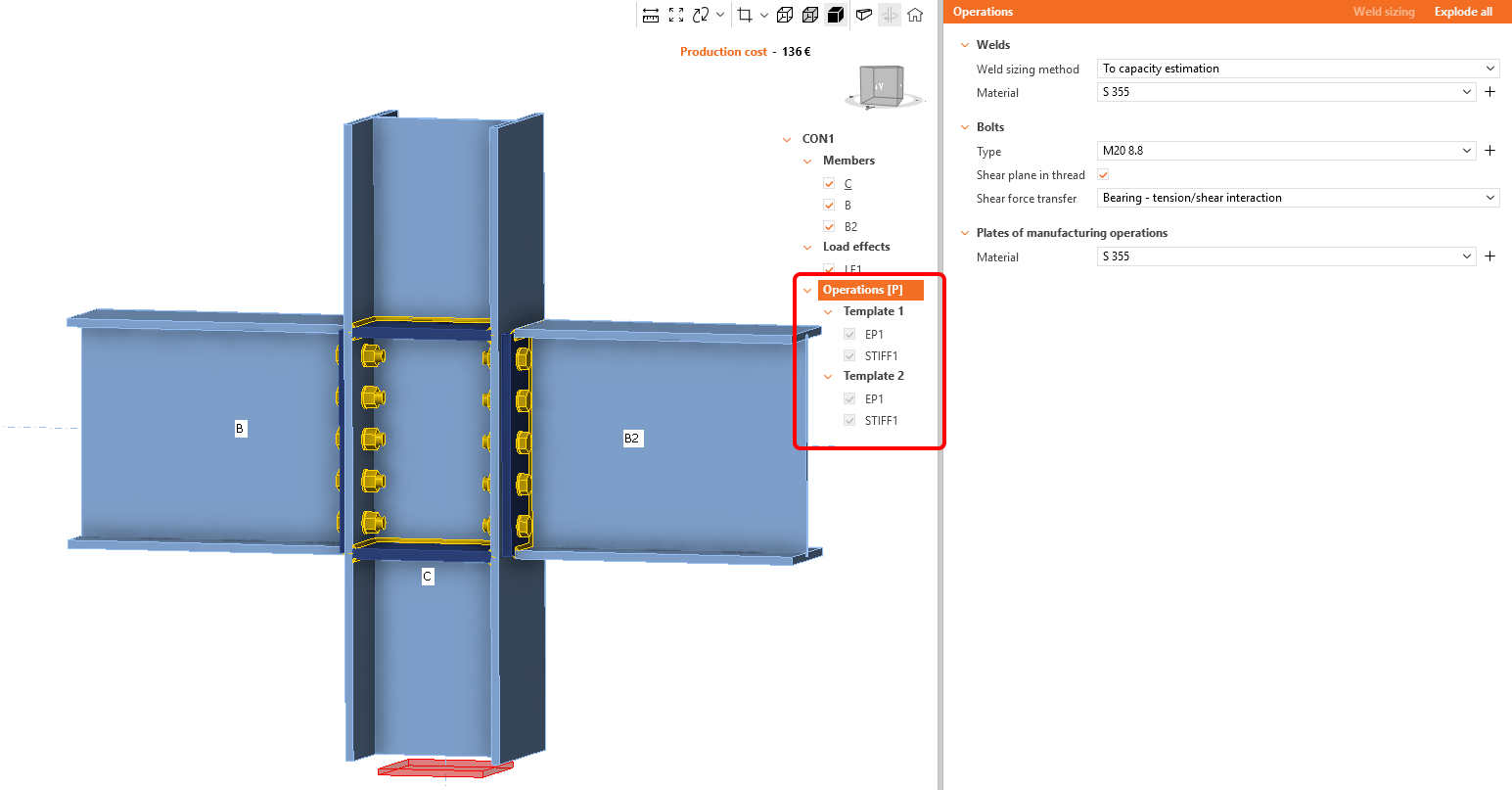

Chaque modèle appliqué est désormais représenté par un entête de modèle distinct (Modèle 1, Modèle 2, etc.) dans l'arbre des opérations. La sélection d'un modèle affiche ses paramètres et contrôles spécifiques, ce qui permet aux utilisateurs de modifier les propriétés locales, telles que la disposition des boulons, les matériaux ou l'épaisseur de platine, indépendamment pour chaque modèle.

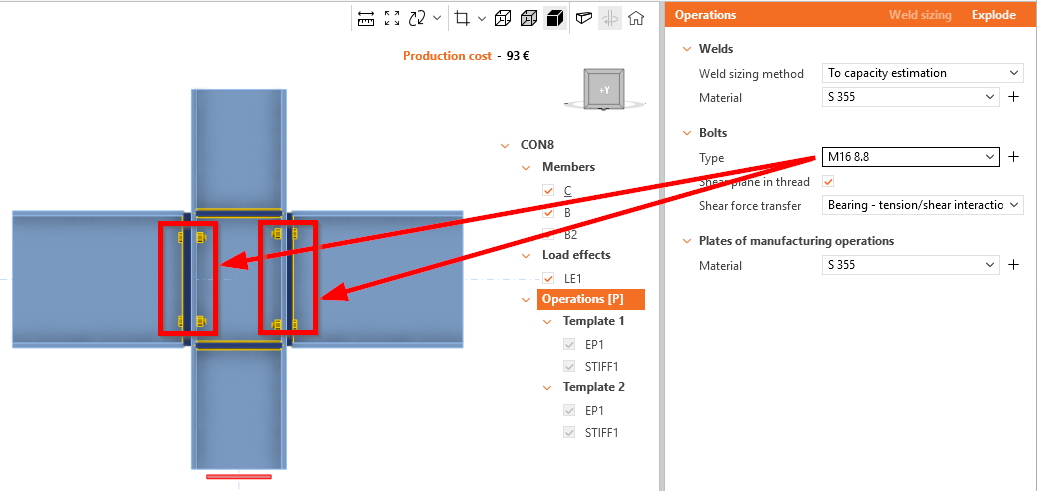

Les propriétés globales restent accessibles sous l'entête Opérations, ce qui permet à l'utilisateur d'appliquer des paramètres de matériau ou de la norme communs à l'ensemble de l'assemblage. La nouvelle structure soutient les conceptions à modèles mixtes où les modèles individuels conservent leur flexibilité paramétrique.
Mise à jour dans IDEA StatiCa version 25.1.
