Über das Rhino/Grasshopper-Plugin

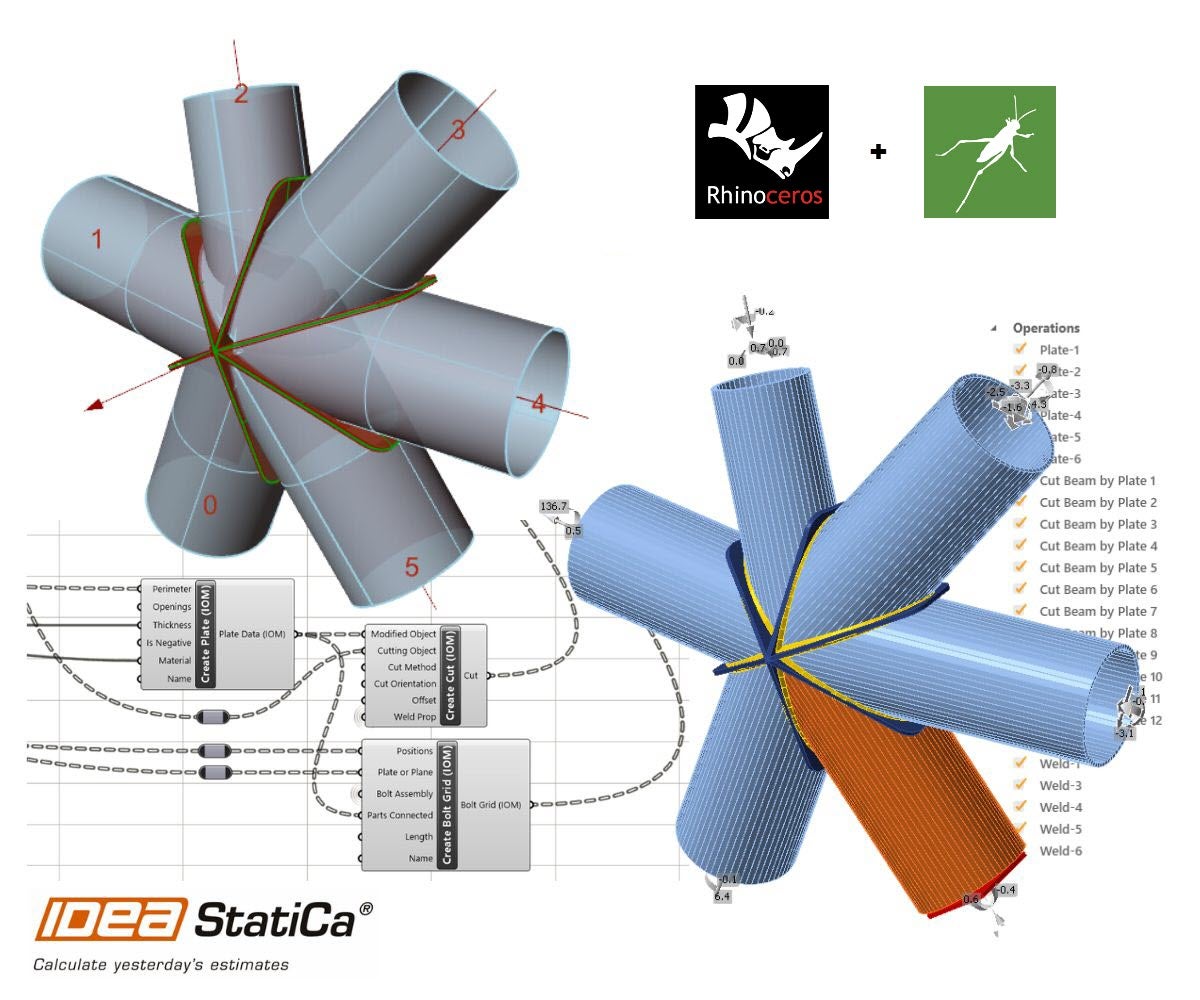

IDEA StatiCa arbeitet mit Rhino und Grasshopper. Rhino und Grasshopper ist eine leistungsstarke CAD-Modellierungsplattform mit einer großen Auswahl an Plugins für die Architektur- und Ingenieurbranche. Die Kombination von Grasshopper mit dem Open Model von IDEA StatiCa schafft eine äußerst leistungsstarke Plattform für die parametrische Definition komplexer Verbindungsgeometrien. Bauteile, Querschnitte und Operationen (Schrauben, Löcher, Schweißnähte und Schnitte) können alle im IDEA StatiCa Grasshopper-Plugin definiert werden.
IDEA StatiCa bietet außerdem die Möglichkeit, 3D-modellierte Geometrie mit importierten FEA-Modellergebnissen auf leistungsstarke Weise zu verknüpfen, um BIM-Links mit beliebigen CAD- oder FEA-Paketen zu erstellen, die mit Grasshopper interagieren.
Hinweis: Diese Erweiterung/Verknüpfung befindet sich derzeit im Vorschaumodus und wird kontinuierlich weiterentwickelt. Wir können derzeit keine Kompatibilität zwischen den einzelnen Versionen des Plugins garantieren.
Verknüpfte Anwendungen: IDEA Open Model, IDEA StatiCa Connection, IDEA StatiCa Checkbot (Standalone)
IDEA StatiCa Version 21.1 und neuer (ab Oktober 2021)
- Geometrisch komplexe Verbindungen mit allen Schrauben, Schnitten und Schweißnähten generieren.
- Mehrere Verbindungen mit IDEA Open Model modellieren und exportieren.
- Geometrie und Ergebnisse durch Erstellen verknüpfter Open Model Result-Dateien verknüpfen.
- Verbindungsgeometrie in und aus Drittanbieteranwendungen importieren und exportieren, die mit Rhino und Grasshopper interagieren.
- Erstellte IOM-Dateien in Checkbot für die Verwaltung und Bemessung von Verbindungen und Bauteilen importieren.
Mehr erfahren über Wie Checkbot funktioniert.
Erste Schritte
Laden Sie zunächst das Plugin über den Rhino Package Manager herunter. Suchen Sie einfach nach IDEAStatiCa.
Sie können die IDEA Open Model-Komponenten kostenlos verwenden, um komplexe Verbindungen zu bemessen. Eine Lizenz ist erforderlich, um direkt an IDEA StatiCa Connection zur Berechnung zu senden.
Bekannte Einschränkungen
- Damit das Plugin ordnungsgemäß funktioniert, müssen die Rhino-Einheiten derzeit auf Meter eingestellt sein.
- Alle Eingabeeinheiten sollten ebenfalls in SI-Grundeinheiten angegeben werden, die der IDEA Open Model-Bezeichnung folgen.
Artikel und Tutorials
Beispiele
Mit jeder Version des Plugins werden Beispiele mitgeliefert. Sie können auf ein Beispiel zugreifen, indem Sie zum Plugin-Installationsordner auf Ihrem Computer navigieren. Dieser befindet sich in der Regel unter „%appdata%\McNeel\Rhinoceros\packages\7.0\IDEAStatiCa\0.1.1\Examples.zip"
Hilfe und Feedback
Diese Werkzeuge werden in enger Zusammenarbeit mit erfahrenen Anwendern und deren erforderlichen Workflows weiterentwickelt.
Wir freuen uns über jedes Feedback und jeden Verbesserungsvorschlag zur Funktionalität. Der beste Weg, Feedback zu geben, ist über das Forum auf dem IDEA StatiCa GitHub.
Wenn Sie mehr über Grasshopper im Allgemeinen erfahren möchten, empfehlen wir Ihnen, sich an Kris von Learn Grasshopper zu wenden und nach Lernmaterialien zu suchen oder eine Schulung anzufragen.
