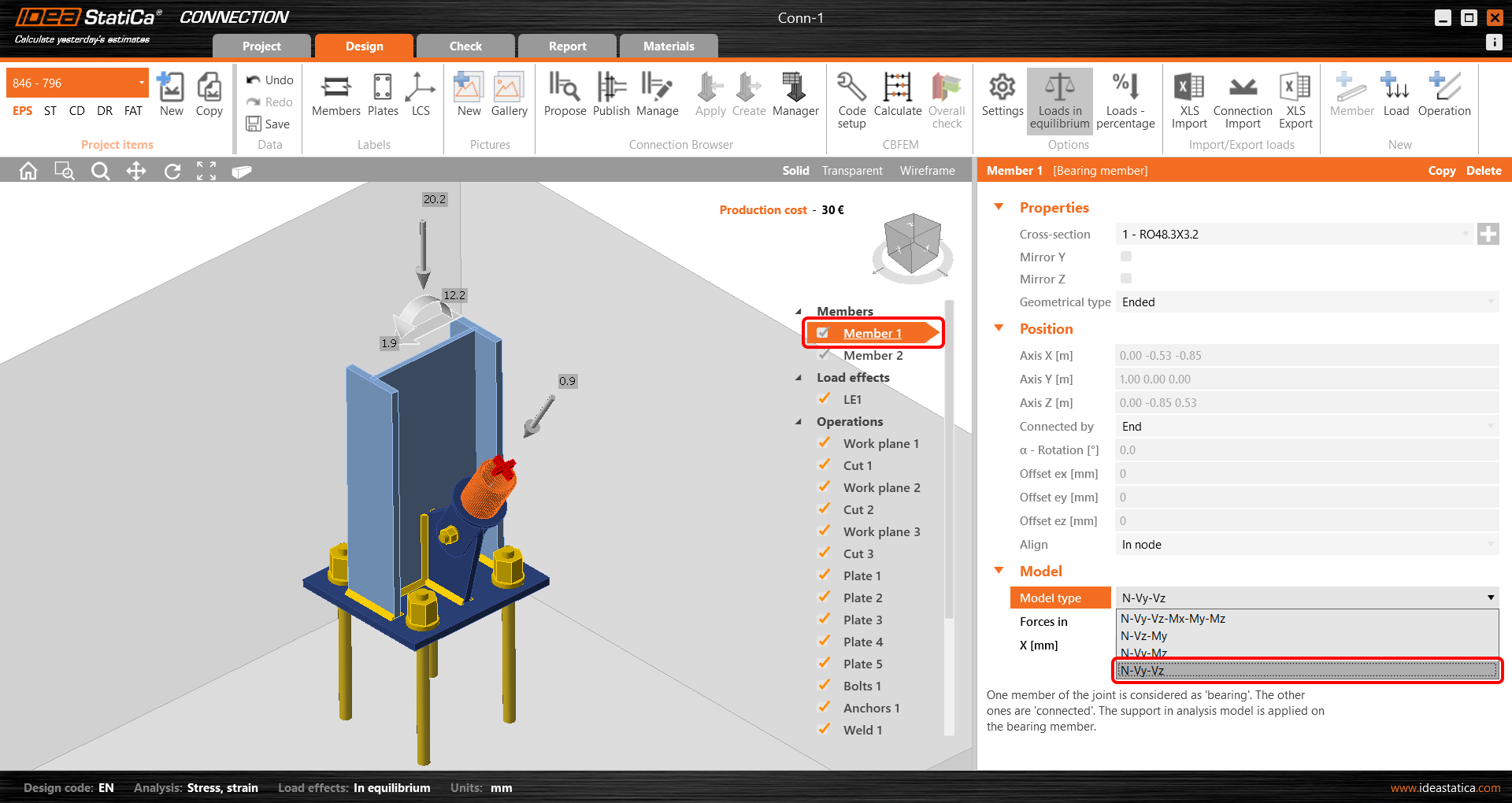

Wir werden eine Ein-Schrauben-Verbindung für die Diagonalstrebe verwenden. Für diese Verbindungsart müssen wir auch den Modelltyp der Streben auf N-Vy-Vz ändern. Wählen Sie die Strebe in der Liste der Bauteile aus und ändern Sie den Modelltyp in der Dropdown-Liste.

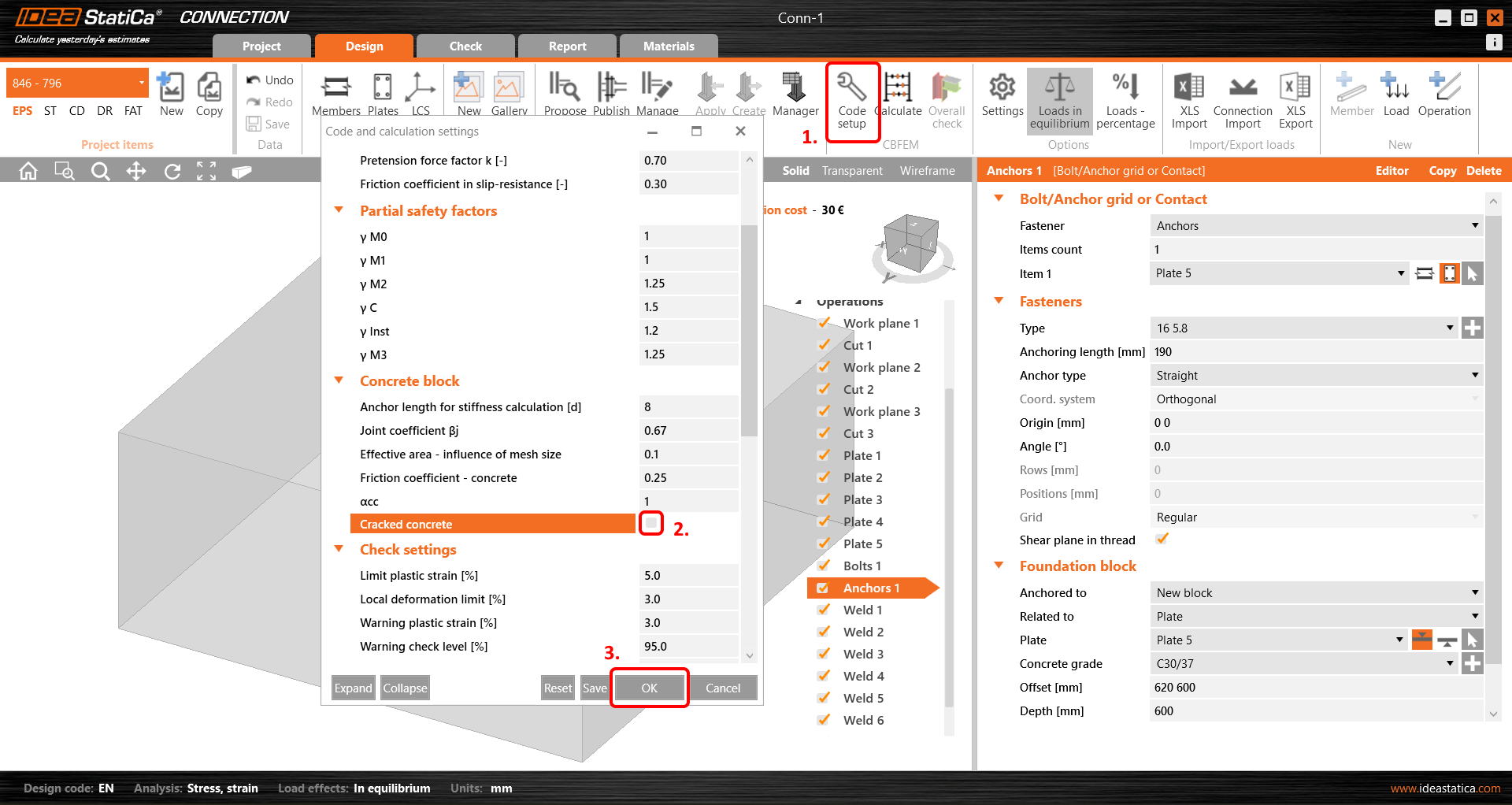

Gehen Sie im oberen Programmbereich zu den Normeinstellungen und deaktivieren Sie die Option Gerissener Beton.

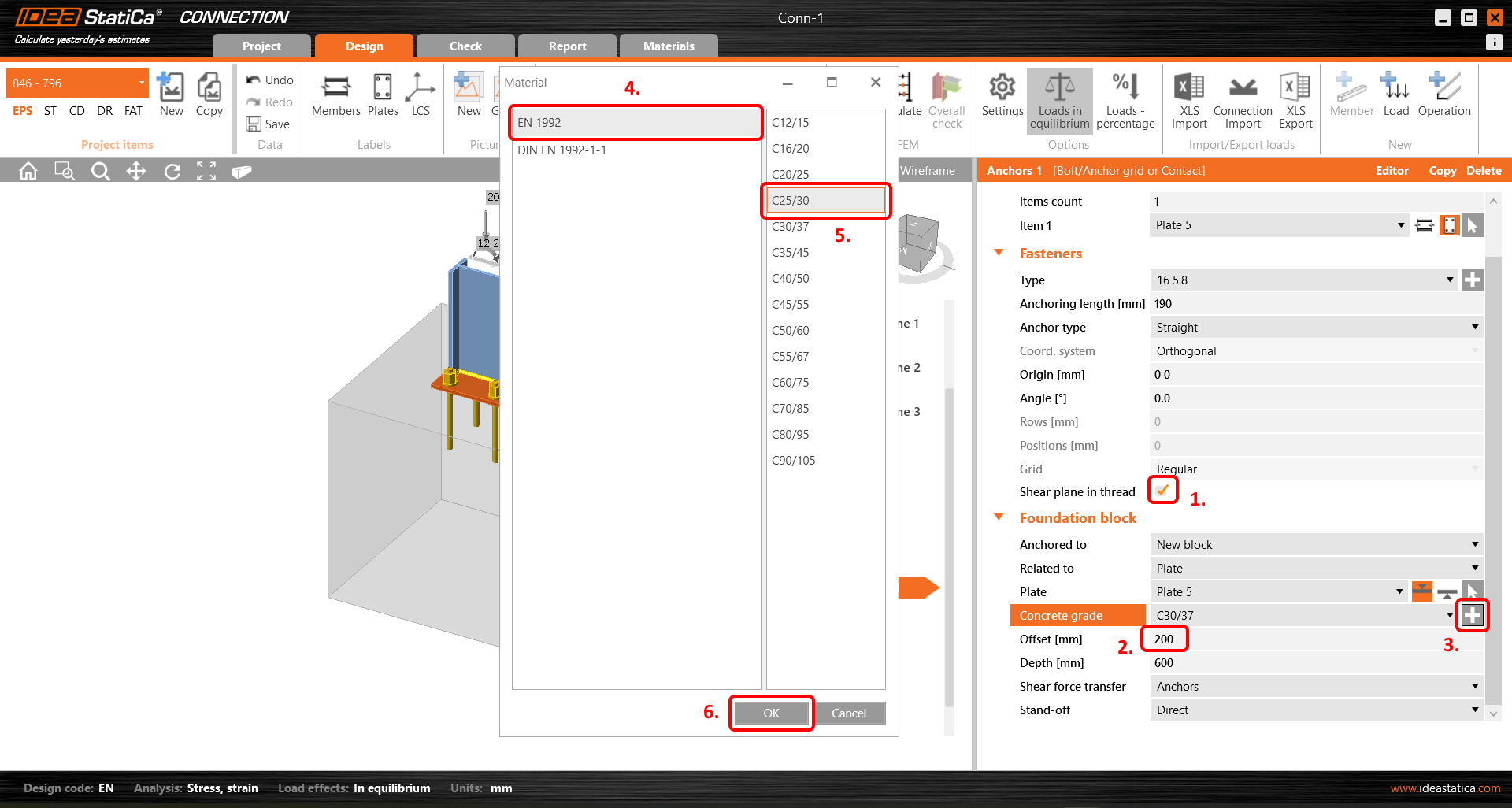

Passen Sie die Eigenschaften der Anker und Betonblöcke an. Wählen Sie die Option Scherebene im Gewinde. Stellen Sie den Wert des Versatzes auf 200 mm ein. Ändern Sie die Betonklasse in C25/30.

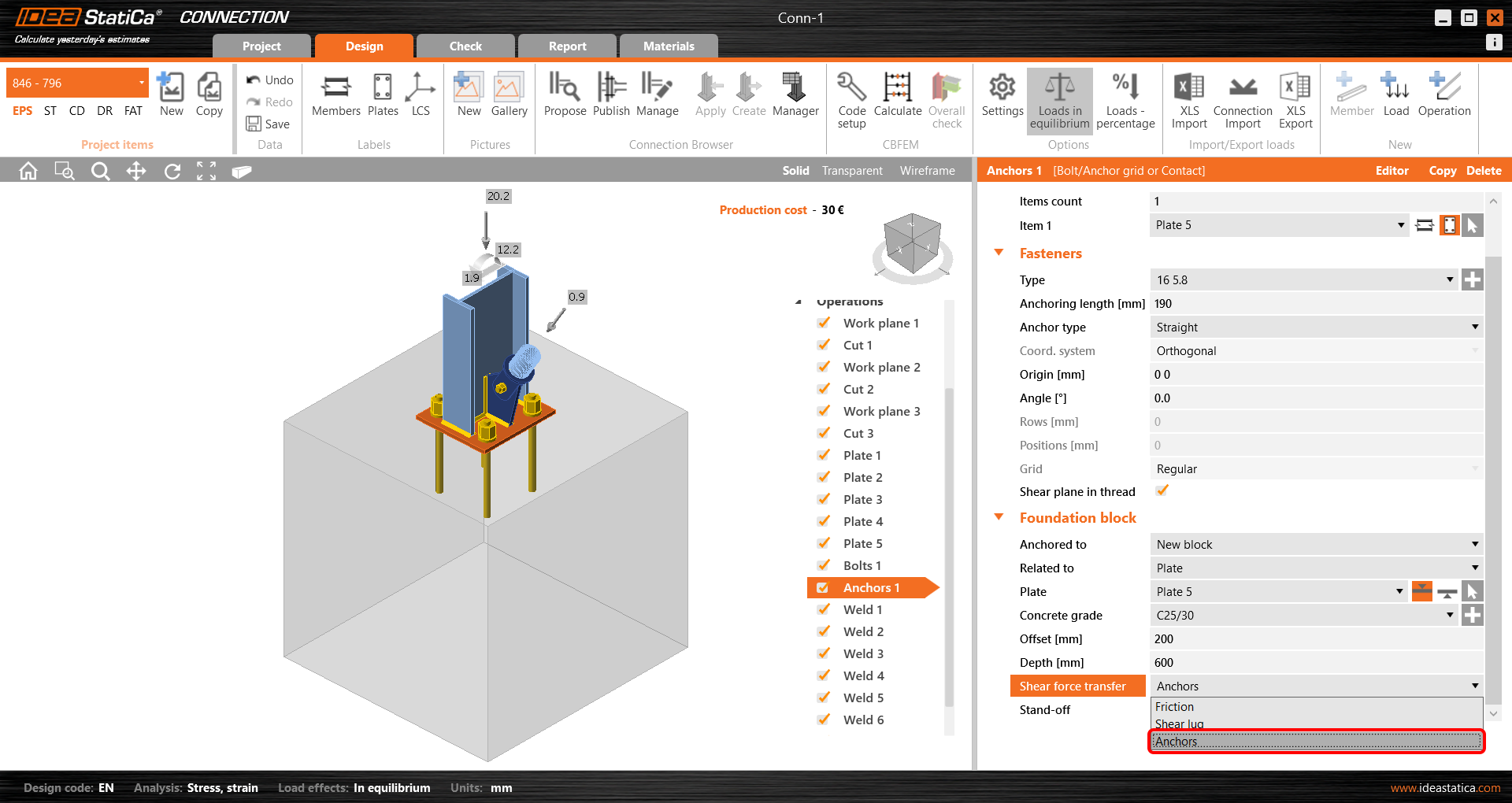

Und wählen Sie zuletzt die Übertragung der Scherkräfte an die Anker aus.
Nachweis und Bericht

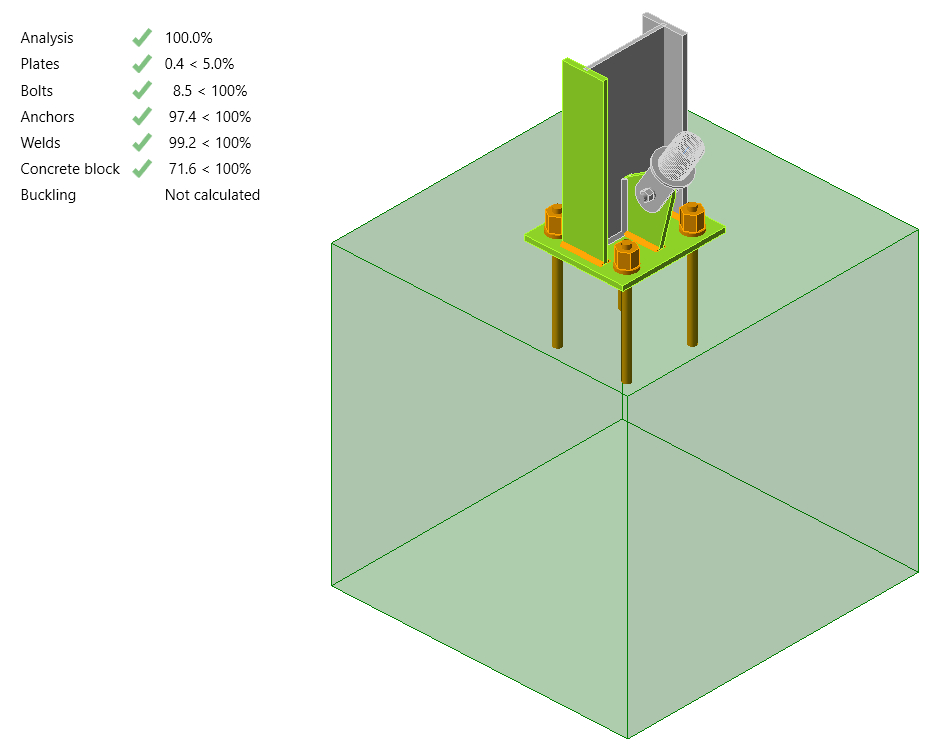

Führen Sie nun einen Normnachweis mit dem Button Berechnen im Bereich CBFEM im oberen Programmbereich durch.
Innerhalb von IDEA StatiCa Connection können Sie viele verschiedene Arten von Analysen und Nachweisen durchführen. Weitere Informationen finden Sie hier.

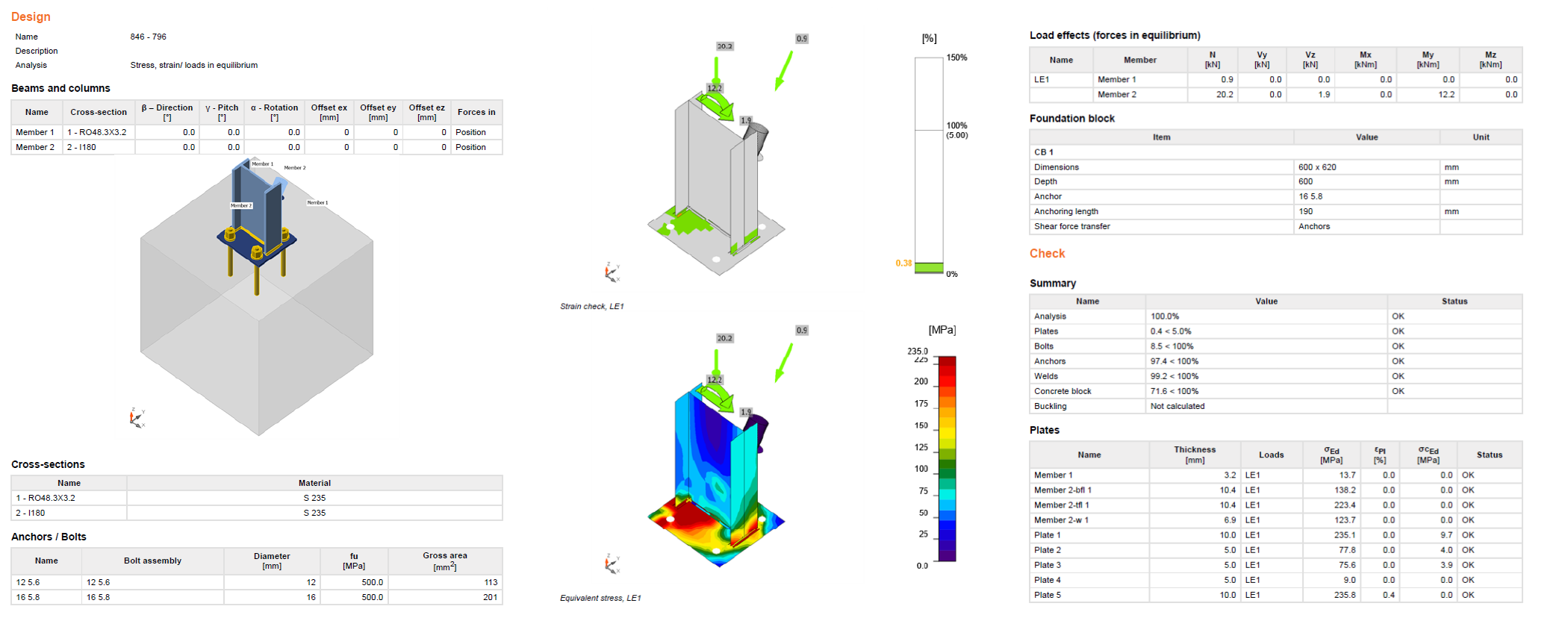

Sobald der Nachweis abgeschlossen ist, können Sie im Tab Bericht den Bericht erstellen, der Ergebnisse und Diagramme für Ihr Verbindungsmodell enthält.
Der Bericht kann gedruckt oder in mehreren Formaten gespeichert werden. Weitere Informationen finden Sie hier.
Speichern und beenden Sie diese Verbindung, um zurück zum Checkbot zu gehen.

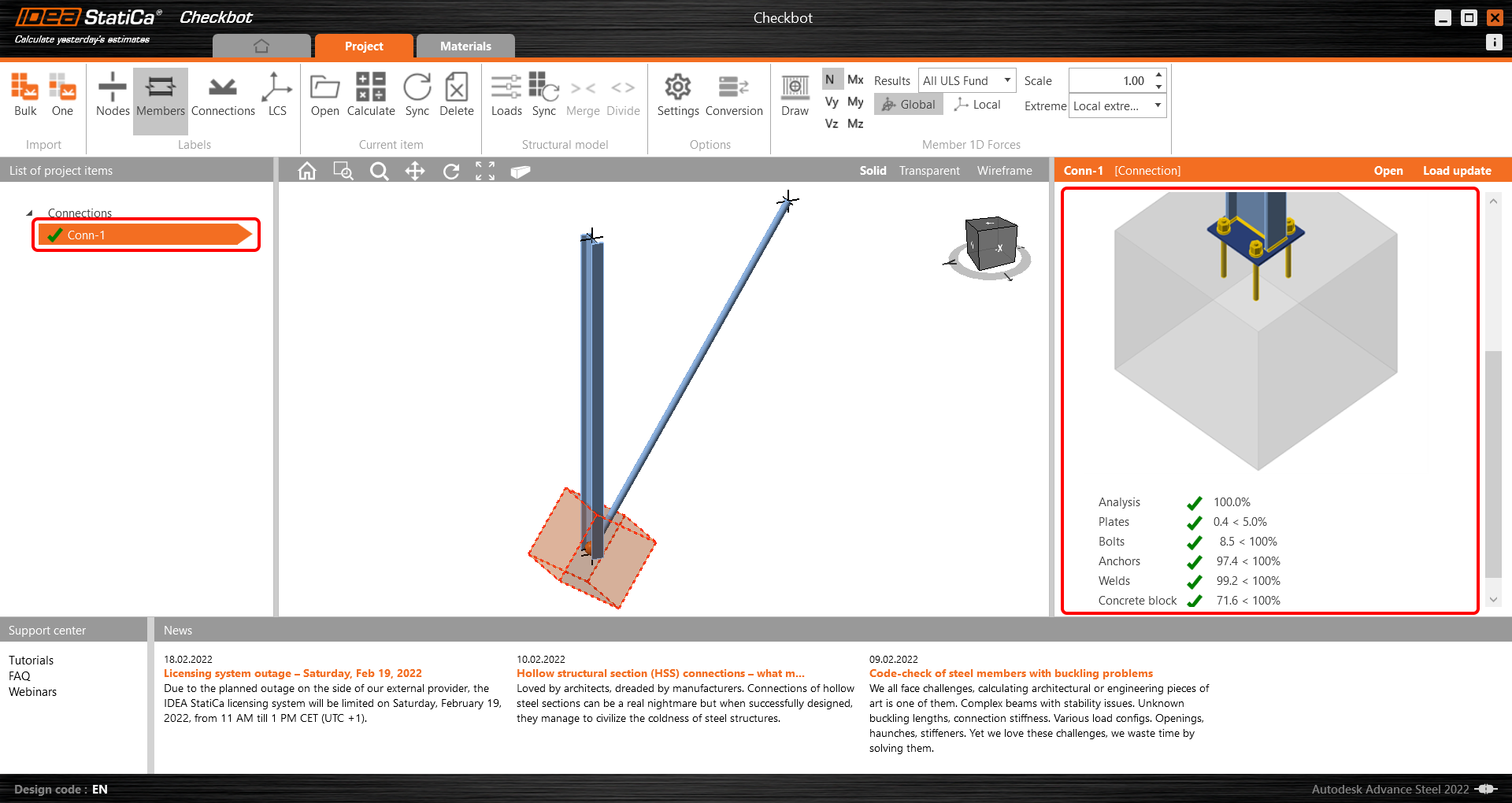

Im Checkbot sehen Sie neben der Verbindung ein grünes Häkchen. Das bedeutet, dass die Verbindung gültig ist und alle Nachweise bestanden hat. Im Bereich Verbindungen können Sie auch eine Darstellung der Verbindung und eine Übersicht der Nachweisergebnisse sehen.
Wenn im Checkbot mehrere Verbindungen vorhanden sind, muss jede geöffnet, entworfen und nachgewiesen werden.

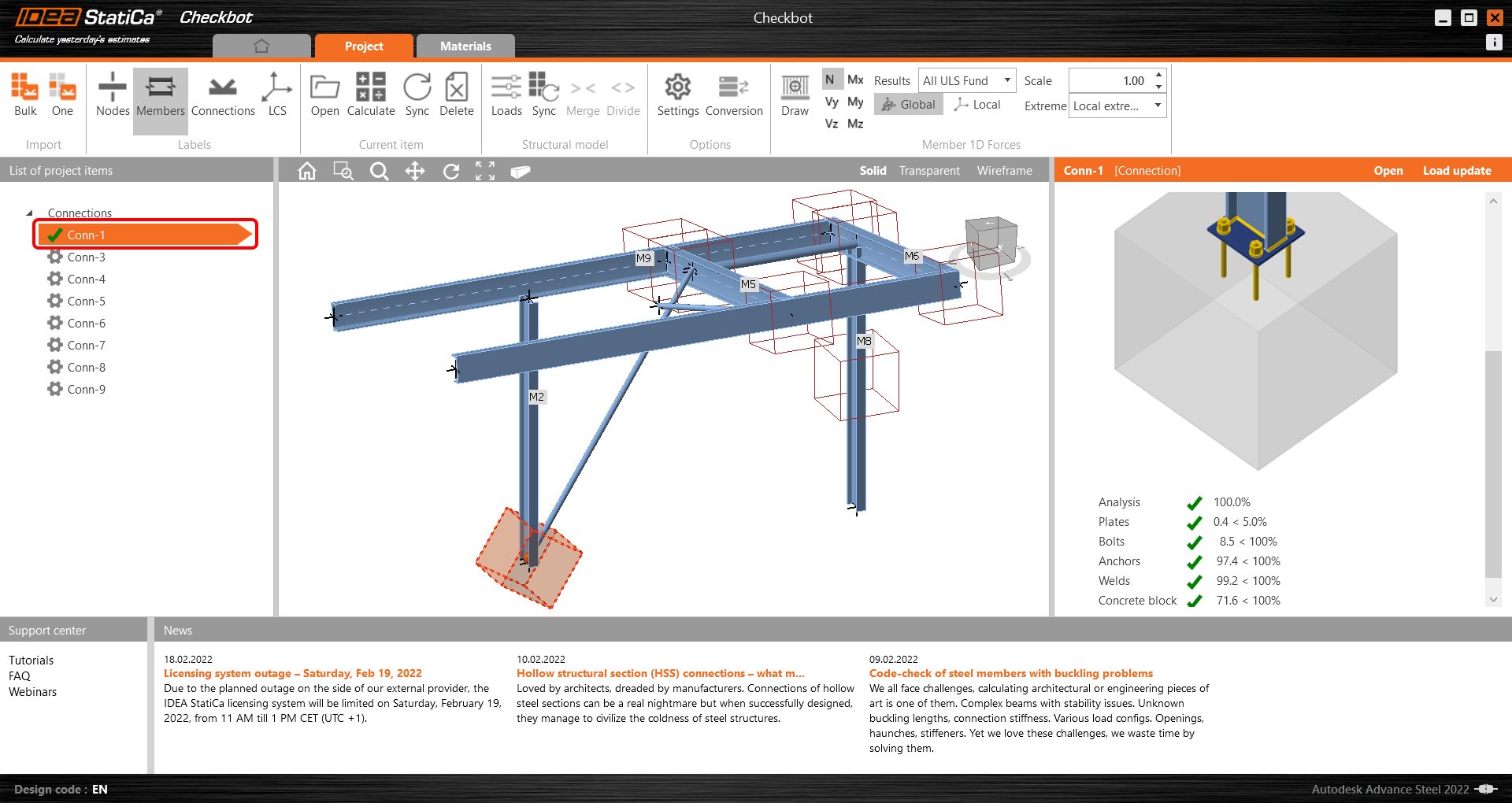

Im Beispiel unten sehen Sie, dass unsere Fußplattenverbindung den entsprechenden Nachweis bestanden hat, während die verbleibenden Verbindungen noch überprüft werden müssen.
Sie können mit dem Entwurf zusätzlicher Verbindungen fortfahren, indem Sie denselben Ansatz verwenden, der oben beschrieben wurde.
