Verbesserung der Winkelblech-Operation
Winkelblechverbindungen sind bei Konstrukteuren und Ingenieuren wegen ihrer Vielseitigkeit beliebt. Grundsätzlich gibt es zwei Hauptverbesserungen bei der Bemessung von Bauteilen, die durch ein Winkelblech verbunden sind. Beide sind vor allem auf dem US-Markt sehr beliebt.

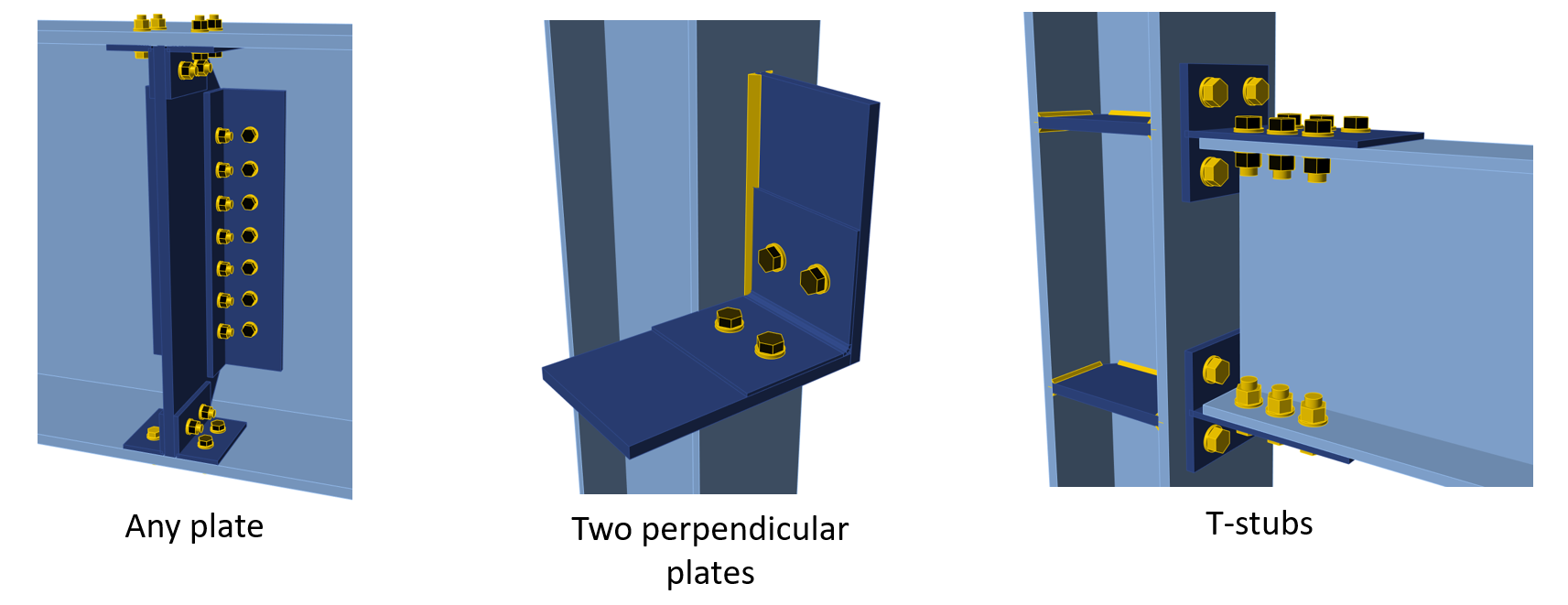

- Beliebige zwei senkrechte allgemeine Platten, die sich gegenseitig schneiden, können jetzt durch ein Winkelblech verbunden werden. Die gleiche Operation gilt für die Verbindung einer beliebigen allgemeinen Platte mit einer Bauteilplatte.
- Es kann ein T-Profil verwendet werden, um L-Profile in der Winkelblech-Operation zu ersetzen oder Flansche und Stege zu verbinden. Dadurch können Schraubverbindungsarten jetzt schneller konstruiert werden.
Erfahren Sie mehr über die Winkelblechoperationen in unserer Wissensdatenbank..

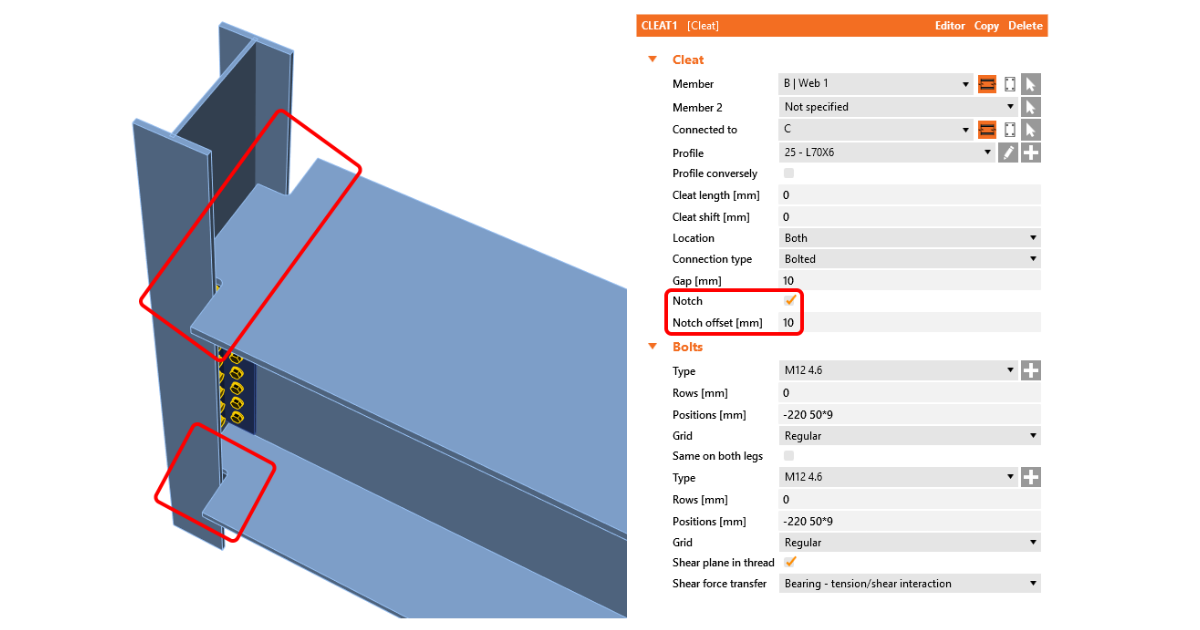

Ausklinkung an einem Bauteil
Die Ausklinkung an einem Bauteil ist eine neu hinzugefügte Fertigungsoperation, welche mit der Version 20 zum Einsatz kam.
In der Vergangenheit mussten bei der Kollision von Bauteilen die Ausklinkungen manuell durch die Fertigungsoperation Öffnung an den Bauteilflanschen definiert werden. Diese Situation führte zu einer erhöhten Anzahl von Fertigungsoperationen.
