Starke Bindungen schmieden: Die Kraft von Stahlverbindungen

Das Aufkommen von Stahl als Werkstoff für den Bau hat die Notwendigkeit mit sich gebracht, alle Teile miteinander zu verbinden. Wenn es machbar ist, kann natürlich geschweißt werden. Wenn nicht, müssen Nieten oder Schrauben eingesetzt werden. Was ist nun die richtige Vorgehensweise?

Stahlrahmen sind aufgrund ihrer bemerkenswerten Festigkeit, Haltbarkeit und Vielseitigkeit zu einer beliebten Wahl in der Bauindustrie geworden. Um eine optimale Leistung und strukturelle Integrität zu erreichen, spielen Stahlträgerverbindungen eine wichtige Rolle bei der effektiven Übertragung von Lasten zwischen Trägern und Stützen. In diesem Artikel befassen wir uns mit verschiedenen Arten von Stahlträgerverbindungen, einschließlich Stützenverbindungen und Verbindungen von Träger zu Träger, sowie mit den wichtigsten Überlegungen zu deren Entwurf.

Verstehen der Querkraft und ihrer Auswirkungen auf Balken

Die Querkraft ist ein entscheidender Faktor, der bei der Planung von Stahlträgeranschlüssen zu berücksichtigen ist. Sie bezieht sich auf die parallel zur Querschnittsfläche eines Trägers wirkende Kraft, die eine seitliche oder scherende Wirkung ausübt.

Das ist für jeden Bauingenieur etwas so Selbstverständliches, dass die meisten von ihnen nie darüber nachgedacht haben, dass auch diese Kraft irgendwie entwickelt worden sein muss. Und wie viele andere Dinge in der Welt des Bauwesens hat sich auch die Querkraft durch jahrelange Beobachtung, Analyse und Experimente entwickelt. Große Namen wie Isaac Newton und Leonhard Euler haben alle zum theoretischen Verständnis von Kräften und Momenten in strukturellen Systemen beigetragen.

Querkräfte können zu Scherversagen führen, bei dem das Material aufgrund übermäßiger Schubspannung versagt. Um Scherversagen bei Trägern zu verhindern, verwenden Ingenieure Scherverbindungen, die die Übertragung von Querkräften von einem Träger auf einen anderen oder zwischen Trägern und Stützen sicherstellen.

Zum Thema Scherverbindungen gibt es noch viel mehr zu sagen, und wir haben ihnen hier einen eigenen Artikel gewidmet.

Arten von Stahlträgerverbindungen

Wie viele davon gibt es heute in der Baupraxis? Nun, wahrscheinlich können wir diese Frage nicht zu 100 % richtig beantworten, da es immer Platz für die Erfindung eines neuen Typs gibt. Basierend auf der Langzeitbeobachtung von Stahlkonstruktionen gehört die Mehrheit jedoch einem recht engen Bereich an. Einige typische Beispiele sind:

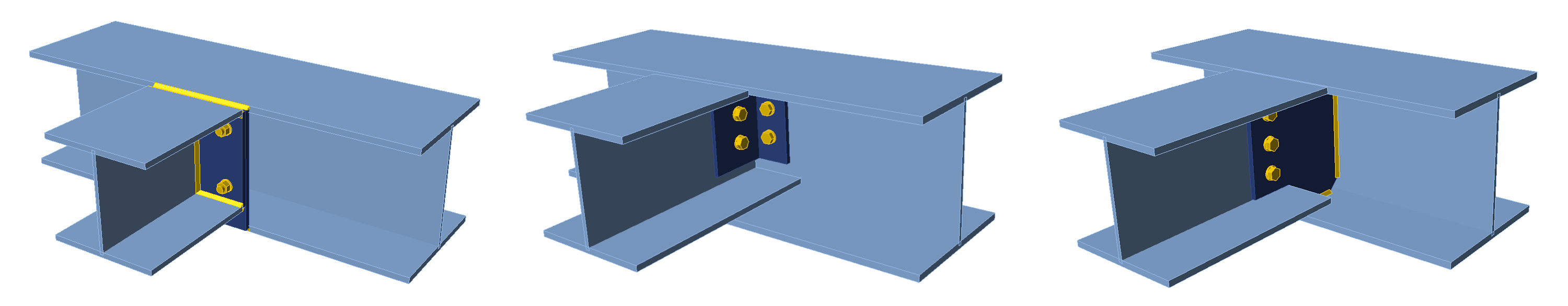

Träger-zu-Träger-Verbindungen:

Endplattenverbindung: Bei dieser Verbindung werden Stahlplatten an den Enden von Trägern befestigt und mit Schrauben verbunden. Die Platten sind so konstruiert, dass sie Scher- und Biegekräften standhalten und so eine robuste Verbindung gewährleisten.

Verbindung mit Winkelprofilen: Hier wird über ein Winkelprofil der Stegen beider Träger verschraubt. Diese Verbindung wird üblicherweise in Situationen verwendet, in denen ein Momentanschluss nicht erforderlich ist.

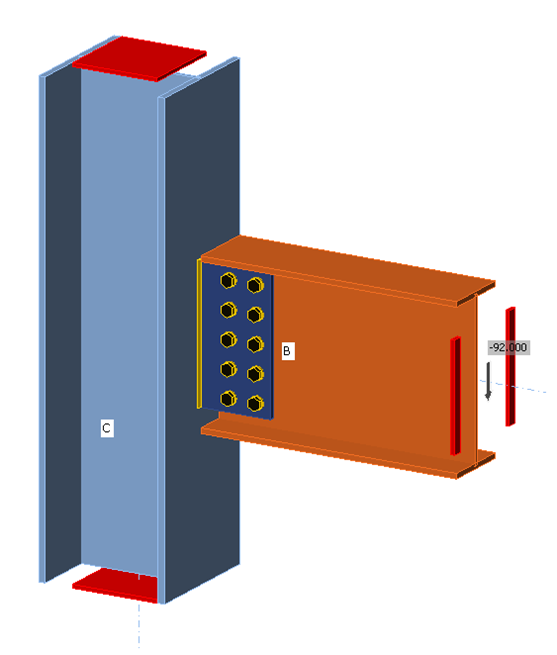

Laschenplatten Verbindung: Eine Lasche ist eine einzelne vertikale Platte, die mit den Flanschen und dem Steg des Hauptträgers verschweißt und mit dem Steg eines Nebenträgers verschraubt ist.

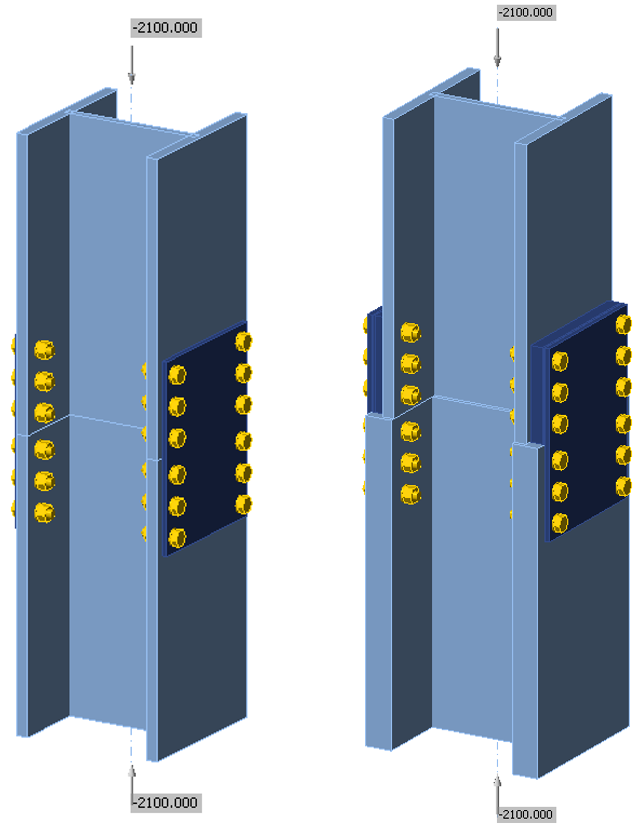

Stützenverbindungen:

Stützenverbindungen sind für die Verbindung von Stahlstützen von entscheidender Bedeutung und gewährleisten Stabilität und Lastübertragung. Sie können in die folgenden Typen eingeteilt werden:

Flanschplattenverbindung: Bei dieser Verbindung werden Flanschplatten an die Enden der Stützen geschweißt oder verschraubt, um für Festigkeit und Steifigkeit zu sorgen. Die Flanschplatten widerstehen den Axial- und Biegekräften und sorgen so für die Stabilität der Struktur.
Verlängerte Endplattenverbindung: Bei dieser Verbindung werden die Endplatten der Stütze verlängert, um eine stärkere Verbindung zu schaffen. Zur Befestigung der verlängerten Endplatten werden Schrauben verwendet, wodurch die Widerstandsfähigkeit der Verbindung gegenüber Axial- und Biegekräften erhöht wird.

Konstruktionsüberlegungen für Scher- und Axialkräfte

Um einen Stahlträger für Torsion zu konstruieren, müssen Ingenieure sowohl Scher- als auch Axialkräfte berücksichtigen. Torsionskräfte führen zu einer Verdrehung innerhalb eines Balkens, was zu struktureller Instabilität führen kann. Durch die Auswahl geeigneter Trägergrößen und Querschnittsformen können Ingenieure Torsionseffekte abschwächen.

Bei der Konstruktion von Schraubverbindungen ist es wichtig, die Axialkraft zu berücksichtigen, die sich auf die Kraft bezieht, die entlang der Längsachse des Bauteils wirkt. Axialkräfte können das Verhalten von Schraubverbindungen beeinflussen und deren Tragfähigkeit beeinträchtigen. Durch die Analyse der kombinierten Auswirkungen von Axial-, Scher-, Biege- und Torsionskräften können Ingenieure die strukturelle Eignung der Verbindung sicherstellen.

Entwerfen von Schraubflanschverbindungen für optimale Leistung

Schraubflanschverbindungen werden üblicherweise zur Verbindung der Flansche von Stahlträgern oder -stützen verwendet. Die Gestaltung dieser Verbindungen erfordert mehrere Überlegungen, wie zum Beispiel:

Schraubenauswahl: Die richtige Auswahl der Schrauben auf der Grundlage ihrer Festigkeit, ihres Durchmessers und ihrer Güte ist für die Integrität der Verbindung von entscheidender Bedeutung. Schrauben müssen den auf die Verbindung einwirkenden Scher- und Zugkräften standhalten können.
Gestaltung der Flanschverbindung: Die Gestaltung der Verbindung sollte eine ausreichende Steifigkeit und Festigkeit aufweisen, um den zu erwartenden Belastungen standzuhalten. Dazu gehören die Anordnung und Anzahl der Schrauben, die Abstände und ggf. die Verwendung von Versteifungen oder Unterlegscheiben.
Detaillierung der Verbindung: Die Detaillierung der Verbindung umfasst die Bestimmung der Schraubenanordnung, der Randabstände und der Endabstände. Um eine einfache Installation und Inspektion zu gewährleisten, sollte ausreichend Freiraum vorhanden sein.

Rohrflanschverbindung

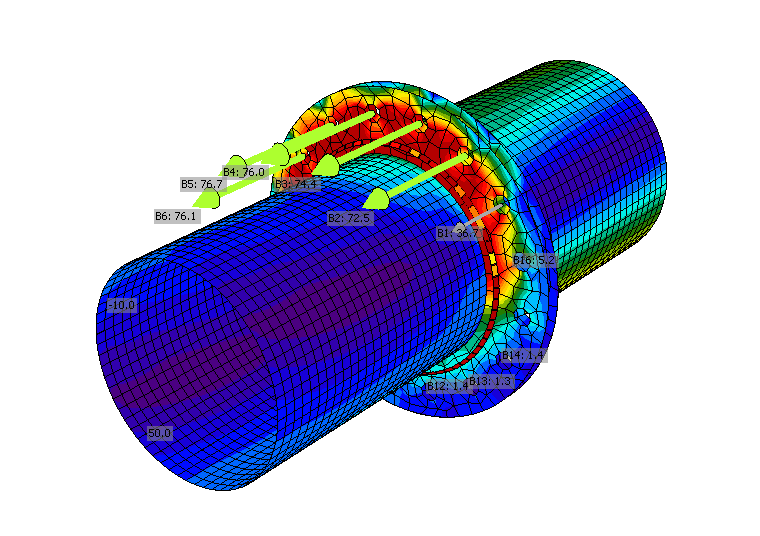

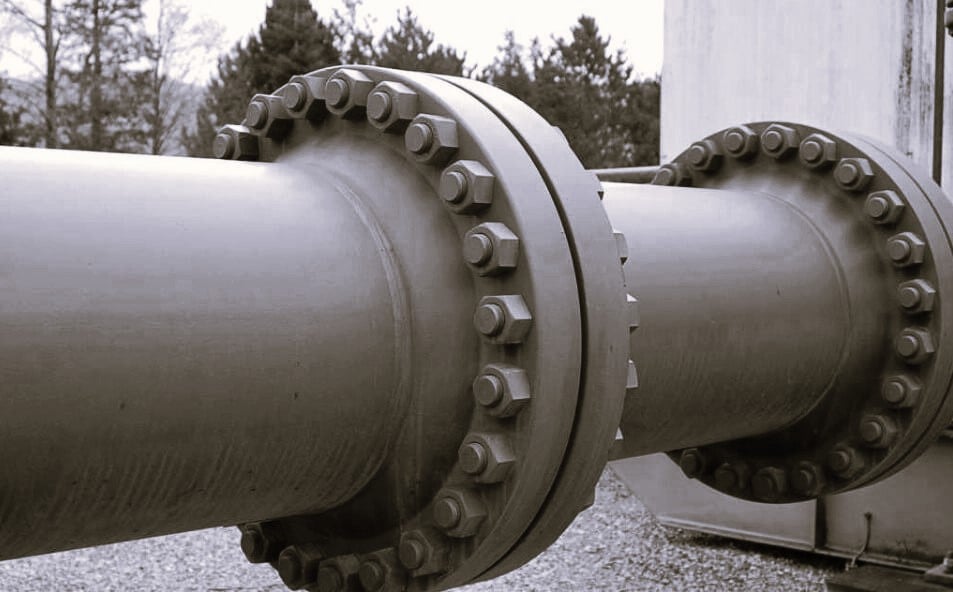

Eine besondere Art der Flanschverbindung ist die Verbindung von Hohlprofilbauteilen. Es handelt sich um die Endplattenverbindung mit der Öffnung in der Platte für ein durchgehendes Rohr. Was scheinbar eine Aufgabe für den Maschinen- oder Rohrleitungsbauer ist, kann oft auch von einem Statiker gelöst werden. Auch diese Verbindungen sind in der Connection-App einfach lösbar . Eine gut durchdachte und gut gefertigte Konstruktion von verschraubten Flanschverbindungen ist für den reibungslosen Ablauf vieler Infrastrukturprojekte von entscheidender Bedeutung.

Wenn es um die Konstruktion von verschraubten Flanschverbindungen geht, reicht die tabellenartige Analyselösung nicht immer aus und stattdessen sollte die FEA verwendet werden. Das Lösen von Stahlverbindungen in einem fortschrittlichen FEA-Tool kann am Anfang eine Herausforderung sein, aber wenn ein intuitives Tool verwendet wird, können die ersten Modelle schneller erstellt werden als normalerweise erwartet. Für diejenigen, die zu Beginn ihrer Modellierungsreise Unterstützung suchen, gibt es eine ganze Reihe von „Tackling IDEA StatiCa Connection“-Webinaren für den Einstieg:

Wie können wir so sicher sein, dass die in IDEA StatiCa-Apps verwendete CBFEM-Methode wirklich wie geplant funktioniert? Weil es auch auf Tests, Experimenten und Überprüfungen basiert. Einer davon war ausschließlich den Einzelplatten-Schubverbindungen gewidmet .

Ein ähnliches Experiment wurde für verschraubte Breitflansch-Verbindungen durchgeführt , bei denen die typische Stahlsäulenverbindung überprüft wurde.

Stahlträgerverbindungen spielen eine entscheidende Rolle bei der Gewährleistung der strukturellen Integrität und Leistung von Stahlkonstruktionen. Durch die Berücksichtigung von Scherkräften, die Konstruktion geeigneter Verbindungen wie Stützenverbindungen und Balken-zu-Balken-Verbindungen sowie die Berücksichtigung von Axial-, Moment- und Torsionskräften können Ingenieure robuste und zuverlässige Stahlverbindungen erstellen. Durch sorgfältige Planung und Umsetzung tragen diese Verbindungen zur allgemeinen Sicherheit und Langlebigkeit von Stahlkonstruktionen bei und erfüllen die Anforderungen moderner Baumethoden und -designs.

Denken Sie daran, dass ein umfassendes Verständnis der verschiedenen Arten von Stahlträgerverbindungen und ihrer Konstruktionsprinzipien für Architekten, Bauingenieure und Baufachleute von entscheidender Bedeutung ist, um Projekte zu liefern, die der Zeit standhalten und die Sicherheit der Bewohner gewährleisten.

Wenn Sie sich für diese Verbindungsmodelle interessieren und sich inspirieren lassen möchten, stöbern Sie einfach durch unsere Beispielprojekte-Galerie .
