BIM-Kollaborationssoftware und IDEA StatiCa

Ich werde das Rad nicht neu erfinden und alles rund um BIM durchgehen, da es ehrlich gesagt viel zu viel Zeit in Anspruch nimmt und es bereits viele Ressourcen gibt.

Es genügt zu sagen, dass BIM ein Prozess oder Arbeitsablauf ist und es wie bei allen Prozessen Ein- und Ausstiegspunkte gibt. In einer früheren Anstellung habe ich immer versucht, eine ideale Arbeitsweise mit Analyse und Modellierung aufzuzeigen – eine, die zu wenig oder gar keinen Doppelarbeit führte. Viele halten diesen Ansatz für eine geschlossene BIM-Lösung (tatsächlich ist er das aber nicht). Ein offener Ansatz für den Informationsaustausch ist sowohl sicherer als auch effizienter .

Hier bei IDEA StatiCa können wir uns glücklich schätzen, dass wir nicht wissen, mit wem wir zusammenarbeiten.  Dies versetzt uns in die beneidenswerte Lage, dass wir uns mit verschiedenen Anwendungen und deren Daten- und Informationsaustausch sehr gut auskennen.  Wir wissen, dass einige Anwendungen (nicht nur die der "Großen Drei") ihre Beschränkungen haben, und wir wissen, wie man sie umgehen kann - ich glaube nicht, dass es in dieser Branche viele gibt, die das von sich behaupten können! Um zu sehen, mit wem wir zusammenarbeiten, schauen Sie hier vorbei.

Was ist unser Ansatz?

Wir verfolgen zwei allgemeine Ansätze: Entweder entwickeln wir eine Integration unter Verwendung bestehender APIs oder wir bieten Unterstützung, damit Drittentwickler ihre eigene Integration mithilfe eines von uns bereitgestellten Toolsets schreiben können. So oder so haben wir am Ende einen einheitlichen Ansatz (bis auf ein paar Beispiele).

Dies führt zu einem Tool, welches in vielen Anwendungen von Drittanbietern und auch in IDEA StatiCa integriert ist. Es wurde Checkbot getauft.

Wie funktioniert Checkbot?

Checkbot fungiert als Repository für Daten, die aus verschiedenen Anwendungen im Zusammenhang mit BIM-Software und FEA-Software exportiert wurden. Es kann sowohl geometrische als auch analytische Daten speichern. Dies geschieht durch die Einbettung in die ursprüngliche Anwendung, über ein Plug-in oder durch den Import einer generierten Datei, entweder unseres eigenen IOM oder SAF. Das SAF-Format wurde von Nemetschek definiert und entwickelt und erfreut sich bei vielen anderen Anbietern zunehmender Beliebtheit.

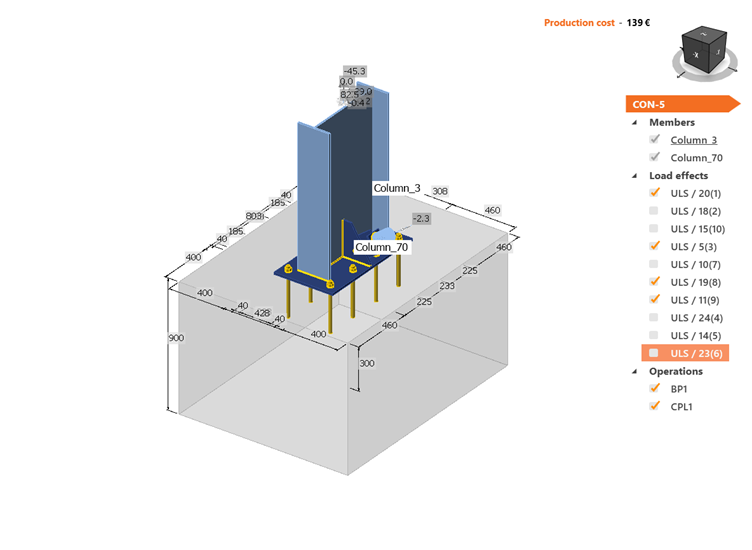

Sobald sich die Informationen im Checkbot-Speicher befinden, können sie entweder von Connection oder Member verwendet werden.

Dies bedeutet, dass Sie als Ingenieur die Informationen nicht erneut eingeben müssen – weder geometrisch noch analytisch – was eine enorme Zeitersparnis bedeuten kann, ganz zu schweigen von der Genauigkeit und dem geringeren Risiko.

Diese Vorteile lassen sich am einfachsten anhand eines Beispiels verdeutlichen.

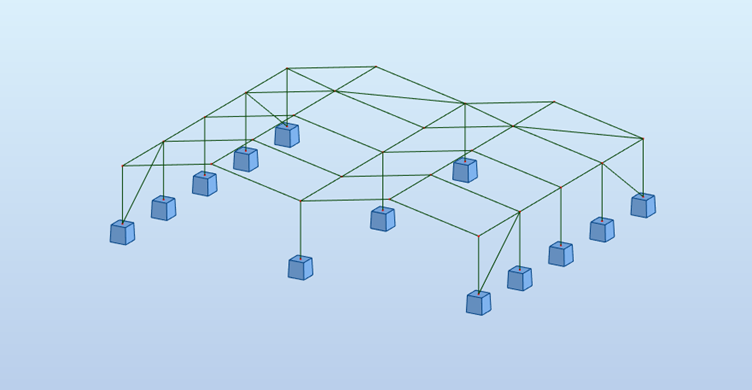

Stellen Sie sich eine relativ einfache Struktur vor: einen Portalrahmen mit zwei Feldern.

Diese Art von Konstruktionen ist im Industriebau weit verbreitet, kann aber komplizierte Verbindungen mit sich bringen.

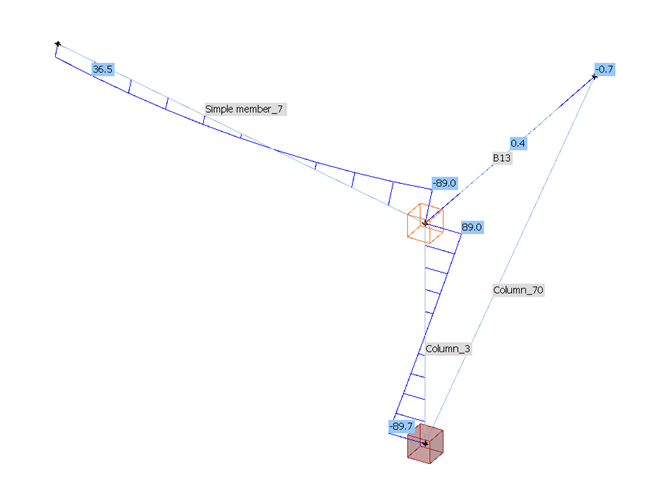

Ja - die Geometrie ist recht einfach, aber die Lasteinwirkungen sind es nicht.  In diesem Beispiel können wir direkt aus der FEM-Softwareanwendung in Checkbot exportieren.

Alle erforderlichen Kombinationen werden exportiert, so dass wir nicht durch die verschiedenen Ergebnislisten gehen müssen, um die relevanten Werte zu extrahieren - was zu Fehlern aufgrund von Lese- oder Tippfehlern führen kann.  Die Geometrie, wie sie in der FEM-Softwarelösung definiert ist (einschließlich der Eigenschaften der Bauteile), wurde ebenfalls exportiert.  Das bedeutet, dass sich der Verbindungskonstrukteur auf genau das konzentrieren kann: die Konstruktion der Verbindungen.  Er kann sich darauf verlassen, dass Checkbot die in der FEM-Softwarelösung definierten Informationen sammelt.  Das bedeutet aber auch, dass die Ausgangsinformationen so genau wie möglich sein sollten.  IDEA StatiCa arbeitet mit einem traditionellen BIM-Workflow, d. h., wenn etwas an der Belastung oder Geometrie geändert werden muss, muss es in der Ursprungsanwendung angepasst werden.  Manche mögen dies als Hindernis empfinden, aber dieser Arbeitsablauf ist aus gutem Grund da: um kostspielige Fehler zu vermeiden.  Wenn sich im FEA-Modell etwas ändert, können wir die neuen Informationen über Checkbot mit dem Verbindungsentwurf synchronisieren - auch hier werden Fehler vermieden.

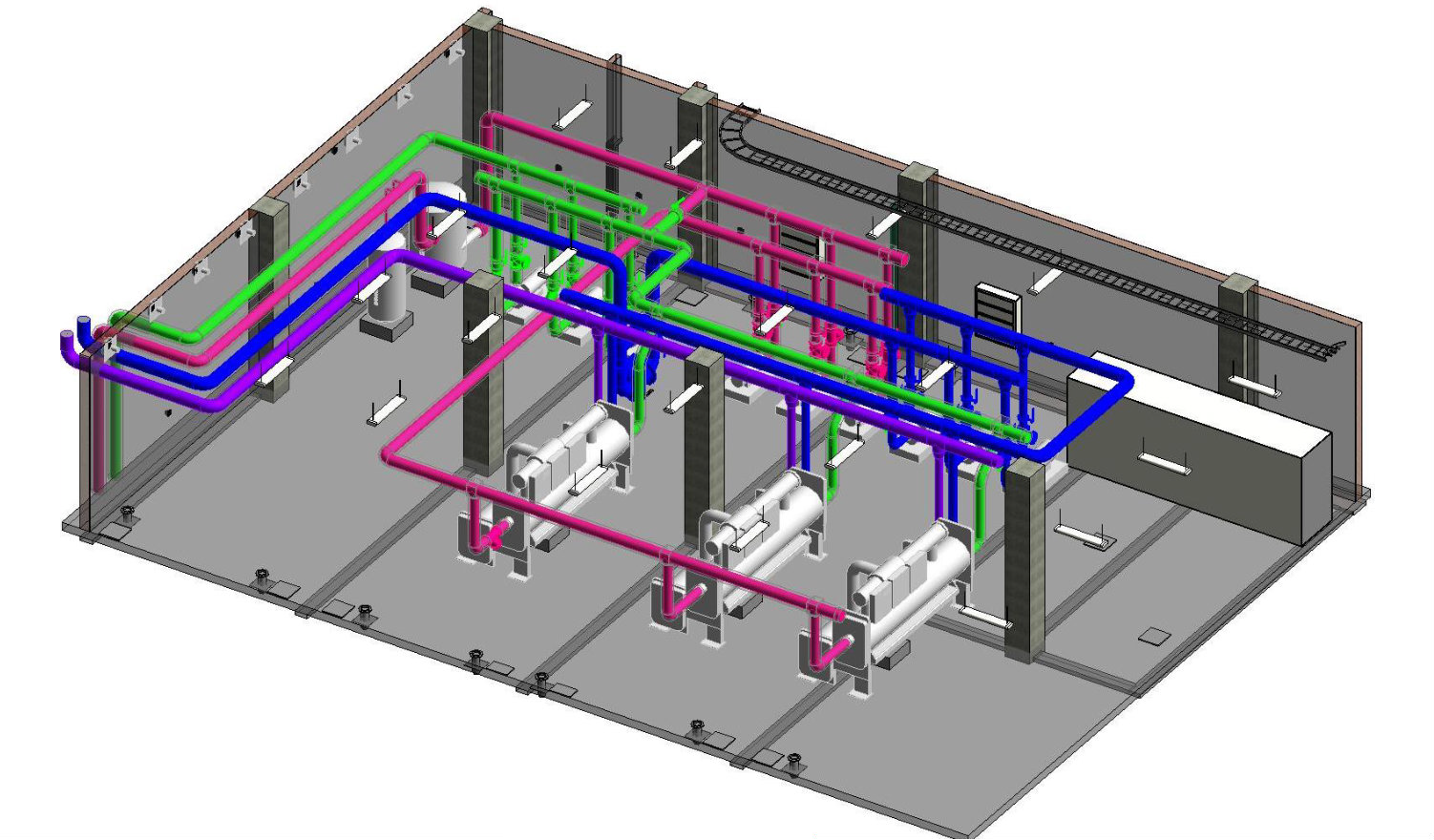

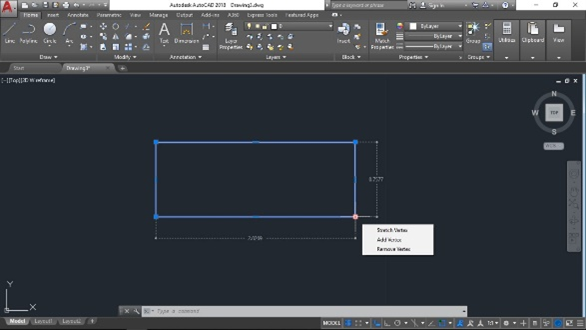

Die gleichen Grundsätze können auch für die Verwendung eines von BIM-Software gesteuerten Modells gelten.  Hier können wir jedoch mehr von der Geometrie in Form von Platten, Schrauben und Schweißnähten verwenden - nicht nur die Eigenschaften der Bauteile.  Ein Nachteil ist jedoch, dass wir keine Lasten haben und uns daher möglicherweise auf traditionelle Techniken wie Zeichnungen verlassen müssen...

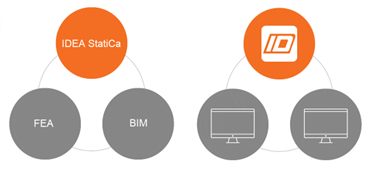

Oder doch nicht?  Die einfache Antwort ist nein.  IDEA StatiCa kann diese fehlenden Informationen aus dem FEA Modell zusammenführen, vorausgesetzt die Geometrie ist dieselbe.  Es gibt keine andere Anwendung, die so etwas kann.  Hier bei IDEA können wir Informationen aus einer FEA-Software mit einem Modell aus einer beliebigen BIM-Software zusammenführen, um eine hybride Lösung für den Verbindungsentwurf zu schaffen (beide Anwendungen müssen natürlich unterstützt werden).  Die Unternehmen sind nicht an einen Anbieter gebunden, sondern können verschiedene Programme kombinieren, was ihnen mehr Flexibilität bietet.  In der Grundform können die Ergebnisse aus einem Excel-Tabellenblatt abgerufen werden.

Dies führt mich zu einer der neuesten Verbesserungen von Checkbot: Unterstützung für SAF. Mit diesem Format können wir eine Möglichkeit bieten, Informationen aus jeder FEA-Anwendung, die SAF unterstützt, in IDEA zu übertragen. Wieder mit größerer Genauigkeit und schneller.

Schlussfolgerung

Bei richtiger Anwendung besteht kein Zweifel, dass ein im BIM-Gedanken verankerter Arbeitsablauf zu schnelleren, genaueren und sichereren Ergebnissen führt.  Die Einschränkung ist jedoch, dass die ausgegebenen Informationen nur so gut sind wie die eingegebenen Informationen, oder anders ausgedrückt: Müll rein = Müll raus.

Solche Arbeitsabläufe können vielen Ingenieuren fremd sein, die es vielleicht nicht gewohnt sind, ihre Informationen digital auszutauschen, aber sie haben enorme Vorteile.  Das Gleiche gilt auch für diejenigen, die das Konstruktionsmodell erstellen.  Die frühzeitige Einbindung von Auftragnehmern und Ingenieuren bei jedem Projekt, ob groß oder klein, zahlt sich aus.

Ich hoffe, Sie hatten Spaß beim Lesen meines letzten Blogs.  Wenn Sie Kommentare haben, nehmen Sie bitte Kontakt mit uns auf - wir würden uns freuen, von Ihnen zu hören!
