Planung Stahl-Beton-Verankerung in 3D
IDEA StatiCa ermöglicht die präzise Modellierung und Nachweisführung von Verankerungen in dreidimensionalen Betonbauteilen – einschließlich randnaher Einbausituationen und nichtlinearem Materialverhalten.
Leistungsmerkmale im Überblick:
- Vollständige 3D-Modellierung von Betonbauteilen mit realitätsnaher Bewehrungsführung
- Bemessung von Stahlverankerungen in Fundamenten, Bauteilen und Wänden
- Berücksichtigung aller Scherübertragungsmechanismen: über Anker, Schubbewehrung, Laschenwirkung und Reibung
- Anwendung der maßgebenden Eurocode-Regelwerke: EN 1992-1-1 (Allgemeine Regeln für Betontragwerke), EN 1992-4 (Bemessung von Befestigungen in Beton), EN 1993-1-8 (Bemessung von Stahlbauteilen und Anschlüssen)
- Ermittlung und Darstellung der Spannungsflüsse im Verbundbereich zwischen Beton und Stahl
WAS KANN ICH *BEMESSEN UND ANALYSIEREN?*
Mit IDEA StatiCa können Sie jede typische oder nicht standardisierte Verankerung entwerfen und nachweisen, einschließlich:
1 von 7
Träger zu Träger
Doppelte Verankerung
Zwei Aussteifungsdiagonalen
Unregelmäßige Form des Fundaments
Eckverankerung
Verankerung an der Wand
Verankerung an der Stütze
*WELCHE ERGEBNISSE* WERDE ICH ERHALTEN?
Zusätzlich zur Liste der Norm-Nachweise für Stahlelemente und Anker bietet Ihnen IDEA StatiCa dank der 3D CSFM-Methode auch:
1 von 6

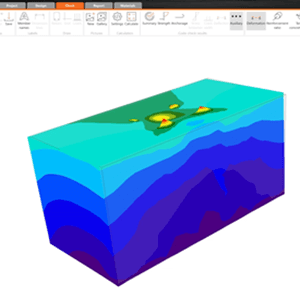

Spannung/Dehnung in Beton
Spannung/Dehnung in der Bewehrung
Spannungsfluss
Verankerung der Stäbe
Durchbiegung
Ergebnisse in Querschnitten
Modellieren und Visualisieren von Bewehrungsverhalten
Gewinnen Sie Einblicke in das Tragwerksverhalten mit detaillierten Analysen von Beton und Bewehrung unter nicht vereinfachten Lasten. Visualisieren und interpretieren Sie komplexes Stahlbeton-Verhalten mithilfe von Schnittansichten und detaillierten Ergebnisausgaben.
- Führen Sie nichtlineare 3D-CSFM-Berechnungen für Stahlbeton durch
- Berechnen Sie Spannungen und Dehnungen in Beton und Stahlstäben
- Verwenden Sie Querschnittsansichten, um kritische Fehler zu identifizieren
- Optimieren Sie Materialien und vermeiden Sie Überdimensionierung mit echter Bewehrung und genauen Steifigkeitseigenschaften der Grundplatte
Analyse *workflow*
Modellieren von Verankerungen in Connection
Export nach Detail für die Bewehrungsmodellierung
Erweiterte nicht-lineare Analysen mit 3D CSFM durchführen
Visualisieren und Optimieren des Designs

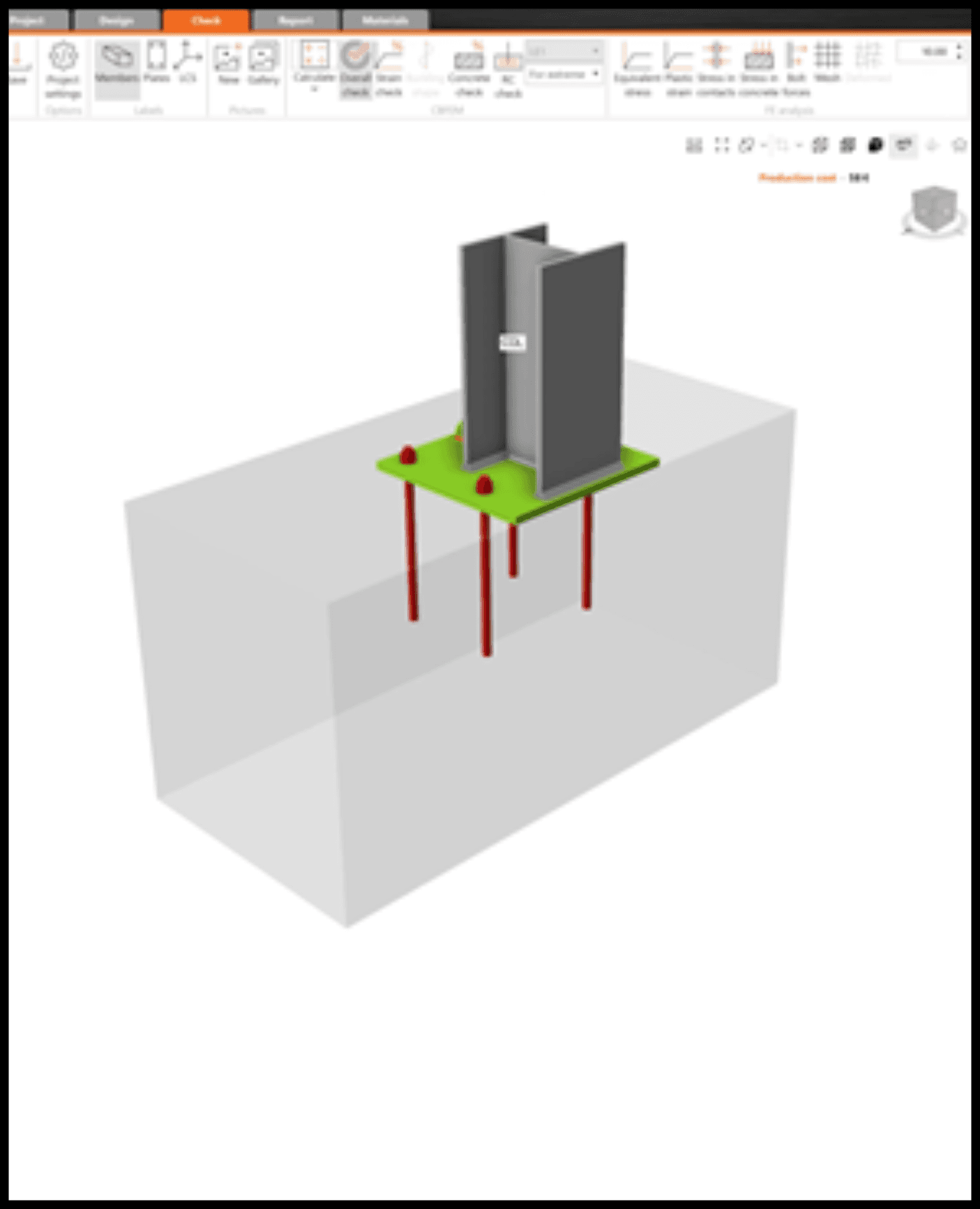

Modellieren von Verankerungen in Connection

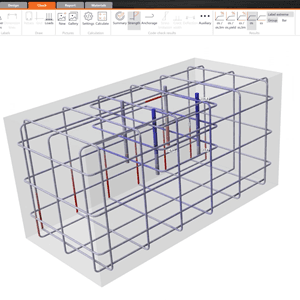

Export nach Detail für die Bewehrungsmodellierung
Erweiterte nicht-lineare Analysen mit 3D CSFM durchführen
